中考物理试题分类汇编——欧姆定律图像分析专题(含答案)

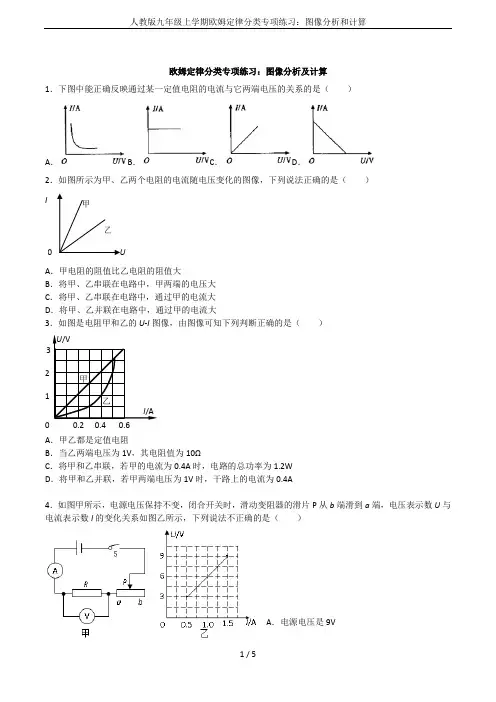

欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。

以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。

如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。

则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。

电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。

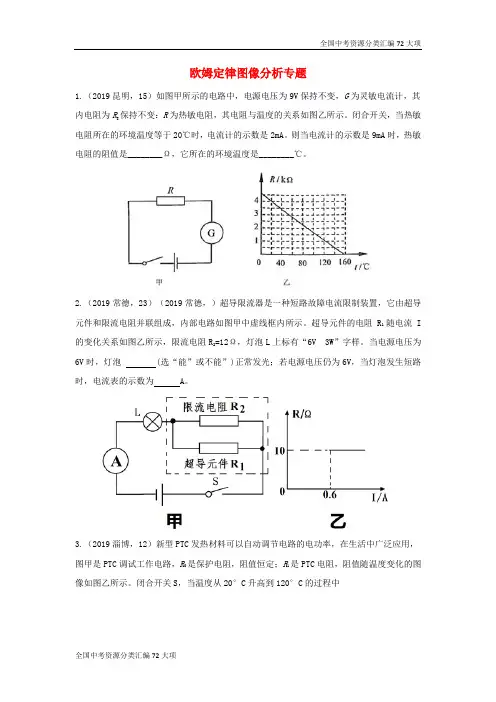

欧姆定律图像分析专题1.（2019昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为R g保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。

闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。

则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。

2.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。

超导元件的电阻R1随电流I 的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。

当电源电压为6V时，灯泡 (选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为 A。

3.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大4.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。

当电压表示数达到一定值时，检测仪发出报警信号。

5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。

图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。

电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( ) A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A 2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U 图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R ，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )并A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”)5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。

则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。

一、初中物理欧姆定律的实际应用问题1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。

闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是A．B．C．D．【答案】B【解析】【分析】【详解】A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意；B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意；C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意；D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。

故选B。

2．如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm ，所以丙的身高是160cm-20cm+30cm=170cm=1.7m ，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。

欧姆定律专题(四)：图像分析1.（11·鸡西、黑河）5．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

现将甲和乙并联后接在电压为3V的电源两端。

下列分析正确的是( )A． R甲:R乙=2:1B．U甲:U乙=2:1C． I甲:I乙=2:1D．I乙:I甲=2:12.（11·泉州）22．如图（a）所示的电路中，电源电压不变。

闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是Ω。

3. （11·襄阳）30．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。

（填“a”或“b”）4.（11·桂林）13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。

则下列判断正确的是A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5.如图1所示是电阻甲和乙的I-U 图像，下列说法中正确的是 （ ）A ．电阻甲和乙都是阻值不变的电阻B ．当乙两端电压为2V 时，R 乙=5ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电源电压为2VD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W 7.（11·十堰）10．标有“6V 3.6W ”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V 的电源两端，则每只灯泡的实际电阻和实际功率分别为( )A ．10Ω 0.9WB ．6Ω 0.9WC ．6Ω 1.5WD ．10Ω 1.8W8.（11·河池）12．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

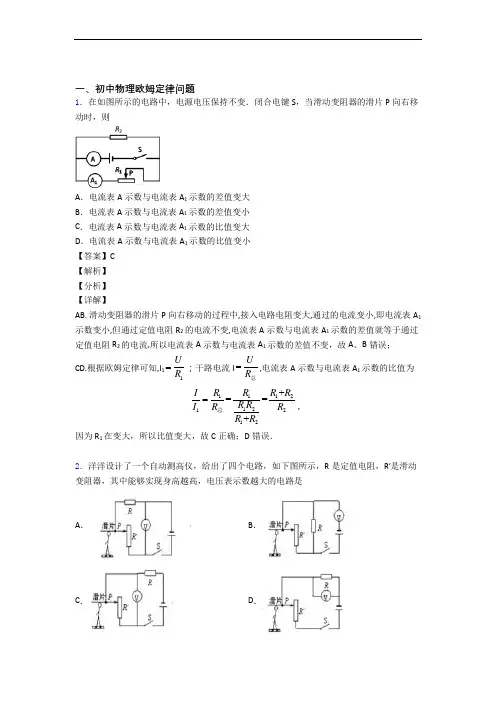

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。

2024年中考物理复习真题训练—欧姆定律（含答案解析）一、选择题1.（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值R1＞R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

则（）A．U1＞U2B．U1＜U2C．I1＜I2D．I1=I2【答案】C【详解】AB．如图所示，电阻R1、R2并联，根据并联电路电压特点，闭合开关，各支路两端的电压相等，即U1=U2，故AB不符合题意；CD．在并联电路中，每条支路两端的电压相等，因为R1＞R2，根据I=U/R可得，通过电阻R1的电流较小，即I1＜I2，故C符合题意，D不符合题意。

故选C。

2．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大【答案】C【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，故BD错误；AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C 正确，A错误。

故选C。

3.（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。

先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．【答案】C【详解】A．当S闭合时，电阻R1和电阻R2串联，根据欧姆定律得到此时电流表示数I=UR1+R2再闭合S1后，R2被短路，只有R1接入电路，此时电流表示数I′=U/RS1断开前后电流表示数不相等，发生了变化，故A不符合题意；B．当S闭合时，只有电阻R2的简单电路，电流表的示数为零，再闭合S1后，两个电阻并联，电流表测量通过电阻R1支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；C．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，由并联电路的特点可知，通过R1的电流不变，此时电流表仍然测量通过电阻R1的电流，电流表的示数不变，故C符合题意；D．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符合题意。

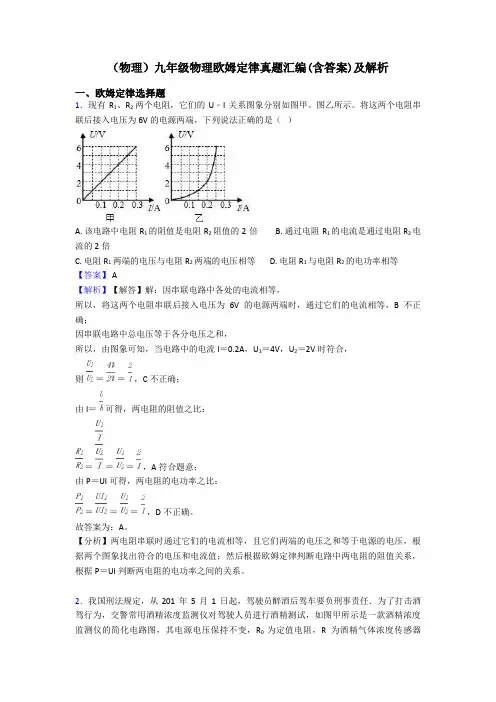

（物理）九年级物理欧姆定律真题汇编(含答案)及解析一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。

将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。

故答案为：A。

【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。

电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。

中考物理试题分类解析汇编（第一辑）：第17章欧姆定律一．选择题（共20小题）1．（2016•枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）U/V 3.0 2.5 2.0 1.8 1.5 1.3I/A 0.20 0.30 0.40 0.440.50 0.54A．B．C．D．2．（2016•枣庄校级自主招生）如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个3．（2016•自贡）为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（）A．总电阻B．总电流C．总功率D．无法判断4．（2016•内江）如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2，E为电压恒定的电源．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为△U0、△U1、△U2．则下列说法中正确的是（）A．△U0＞△U1＞△U2B．△I0＞△I1＞△I2C．△U0=△U1＞△U2D．△I0＜△I1＜△I25．（2016•泰州）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A．滑片P向右移动，V1表示数变大，V2表示数不变B．滑片P向右移动，V1表示数变小，V2表示数变大C．滑片P向左移动，V1表示数变小，V2表示数变大D．滑片P向左移动，V1表示数变大，V2表示数不变6．（2016•岳阳）如图是自动测量油箱的油量装置图．其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（）A．油量表是电压表改装而成的 B．R和Rˊ是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小7．（2016•东营）如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（）A．R1=8ΩB．R2=8ΩC．R1=20ΩD．R2=20Ω8．（2016•金华）如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时（）A．甲表示数不变，乙表示数变大B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变9．（2016•扬州）小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过10．（2016•绵阳）小红测电阻R x的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到R x 的阻值为（）A．5ΩB．3ΩC．2ΩD．1.75Ω11．（2016•玉林）如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R 的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A．A表示数越大，V表示数越小B．A表示数越小，V表示数越大C．A表和V表示数均越小 D．A表和V表示数均越大12．（2016•十堰）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b 端滑动时（）A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1变大D．电流表A示数变大，电压表V2变大13．（2016•淄博）下列电路中，已知电源电压相等，且R1＜R2，则电路中电流表的示数最大的是（）A．B．C． D．14．（2016•咸宁）在如图所示的电路中，电源电压保持不变．闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是（）A．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A2示数的乘积变大15．（2016•达州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．4：3 B．2：3 C．3：5 D．5：316．（2016•聊城）如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断正确的是（）A．图线A是电阻R1的I﹣U关系图象B．电源电压为18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω17．（2016•自贡）如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡产生的热量18．（2016•株洲）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大19．（2016•南昌）如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（）A．U1＞U2，I1＞I2B．U1＜U2，I1＞I2C．U1=U2，I1＜I2 D．U1＜U2，I1＜I220．（2016•滨州）如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小中考物理试题分类解析汇编（第一辑）第17章欧姆定律参考答案与试题解析一．选择题（共20小题）1．（2016•枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）U/V 3.0 2.5 2.0 1.8 1.5 1.3I/A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．【分析】通过表格分析可知，电压表的示数增大时，电流也是随着增大，但电压和电流的比值发生改变．【解答】解：AB、根据电路图可知，电压表测电源的电压，示数不变，故AB不符合题意；C、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，故C不符合题意；D、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故D符合题意．故选D．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．2．（2016•枣庄校级自主招生）如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个【分析】（1）由甲图可知，两电阻串联，根据题意可知有光照射时光敏电阻R1阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知R1两端电压的变化；由图象知R1的电压U1=2V，根据串联电路电压的特点求出R2的电压，根据欧姆定律求出电路中的电流和求出R1的电阻．（2）R1无激光照时，R1与R2串联，由图象可得R1的电压U1′=4V，根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出电路中的电流和此时R1的电阻，即可得出有光照射和无光照射时保护电阻R2两端的电压之比和光敏电阻的阻值之比．（3）由图象可知：每经过0.6s，就有一个产品通过计数装置，可以求出平均每小时通过的产品个数．【解答】解：（1）由甲图可知：R1、R2串联，由光敏电阻有光照射时阻值较小可知，当有光照射时，R1的阻值变小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即R1两端的电压较低，由图象知R1的电压U1=2V，则U2=U﹣U1=6V﹣2V=4V，电路中的电流：I===0.01A，光敏电阻的阻值：R1===200Ω，故A不正确．（2）R1无激光照时，由图象可得U1′=4V，U2′=U﹣U1′=6V﹣4V=2V，所以，有光照射和无光照射时保护电阻R2两端的电压之比U2：U2′=4V：2V=2：1，故B不正确；I′===0.005A，此时电阻R1的阻值：R1′===800Ω，所以，光照射和无光照射时光敏电阻的阻值之比R1：R1′=200Ω：800Ω=1：4，故C不正确；（3）由图象可知：每经过0.6s，就有一个产品通过计数装置．n==6000个，故D正确．故选D．【点评】本题考查了串联电路的电流特点和欧姆定律的灵活应用．关键是根据欧姆定律结合光敏电阻随光照的变化从图象中得出有无光照和无光照时对应的电阻、电压．3．（2016•自贡）为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是（）A．总电阻B．总电流C．总功率D．无法判断【分析】家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．【解答】解：家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此没多关闭一个用电器，总电阻将变大，故A符合题意，D不符合题意；因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故C不符合题意；由P=UI可知，电路中的总电流变小，故B不符合题意．故选A．【点评】本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．4．（2016•内江）如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2，E为电压恒定的电源．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为△U0、△U1、△U2．则下列说法中正确的是（）A．△U0＞△U1＞△U2B．△I0＞△I1＞△I2C．△U0=△U1＞△U2D．△I0＜△I1＜△I2【分析】根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流，电流表A2测量R2中的电流；（1）根据并联电路两端电压相等可知△U1与△U2的关系，据此判断AC选项是否正确；（2）先根据滑片移动的方向确定电路总电阻的变化，然后根据欧姆定律可知干路电流的变化，再根据串联电路电压规律和欧姆定律可知通过R2电流的变化，最后并联电路电流规律可知△I0、△I1、△I2的关系．【解答】解：因为R0、R2并联，所以无论滑片如何移动，△U0和△U2的变化量相等，因此△U0=△U2，并且串联电路中，各部分电压之和等于电源电压，而电源电压不变，因此△U0=△U1=△U2；故AC错误；因为R1＜R2，由△I=可知，△I1＞△I2；故D错误；值电阻当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，因此通过滑动变阻器中的电流变小，并且通过R2的电流变大，干路电流变小，故△I0＞△I1；故选B．【点评】本题是一道混连电路，考查串并联电路的特点以及欧姆定律的应用，具有一定的难度，关键明确定值电阻可利用R=进行计算．5．（2016•泰州）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A．滑片P向右移动，V1表示数变大，V2表示数不变B．滑片P向右移动，V1表示数变小，V2表示数变大C．滑片P向左移动，V1表示数变小，V2表示数变大D．滑片P向左移动，V1表示数变大，V2表示数不变【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，根据电源的电压可知滑片移动电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电路变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电路变大，R两端的电压变大，电压表V1的示数变大，故D正确．故选D．【点评】本题考查了电路的动态分析，涉及到欧姆定律的应用，分清电路的结构是关键．6．（2016•岳阳）如图是自动测量油箱的油量装置图．其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（）A．油量表是电压表改装而成的 B．R和Rˊ是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小【分析】（1）根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；（2）串联电路是指各元件顺次逐个连接，电流只有一条路径可以通过；而并联电路则是各用电器并列连接，电流有至少两条路径可以通过；（3）当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使电路中的电流相应的发生改变，根据欧姆定律可知电路中电流和R′两端电压的变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：A．图中油量表串联在电路中，是由电流表改装而成的，故A错误．B．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；C．油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即通过R的电流越大，故C正确；D．油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．故选C．【点评】本题考查了油量表改装电表的判断和工作原理、电路电阻的作用等问题，分析清楚电路结构、掌握滑动变阻器的作用是正确解题的关键．7．（2016•东营）如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（）A．R1=8ΩB．R2=8ΩC．R1=20ΩD．R2=20Ω【分析】当开关S1、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过R1的电流，根据公式R=可求电阻R1的阻值．将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，电压表测串联电路的电源电压，电流表测串联电路的电流，利用公式R=可求串联电路总电阻，R2的阻值等于串联总电阻减去电阻R1的阻值．【解答】解：当开关S1、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过R1的电流，由I=得：R1===12Ω；将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，由I=得：电路总电阻R===20Ω，所以根据串联电路的总电阻等于各电阻之和可知：R2=R﹣R1=20Ω﹣12Ω=8Ω．故选B．【点评】本题考查欧姆定律的应用和电流表、电压表的使用，关键明白当开关断开与闭合时电路的连接情况，这是本题的难点．8．（2016•金华）如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时（）A．甲表示数不变，乙表示数变大B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变【分析】根据电路图可知，同时闭合开关S和S1时，两灯泡并联，电流表甲测量干路电流，电流表乙测量一条之路电流，开关S控制整个电流，开关S1控制另一条支路；断开开关S1后，电路为一个灯泡的基本电路，电流表甲乙都测量电路电流；先根据并联电路各支路互不影响的特点确定电流表乙示数的变化，然后根据并联电路电流规律确定电流表甲示数的变化．【解答】解：根据电路图可知，同时闭合开关S和S1时，两灯泡并联，电流表甲测量干路电流，电流表乙测量一条之路电流；因为并联电路中干路电流等于各支路电流之和，因此电流表甲的示数大于电流表乙的示数；断开开关S1后，电路为一个灯泡的基本电路，电流表甲乙都测量电路电流，此时两电流表示数相同；由于电流表原来位于支路中，因此电流表乙示数不变，电流表甲示数变小．故选D．【点评】本题是一道电路动态分析题，分析清楚电路结构是正确解题的关键，分析清楚电路结构后应用并联电路特点与欧姆定律可以解题．9．（2016•扬州）小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过【分析】输液管内有液体时，电阻大，无液体时电阻小，根据欧姆定律判断电路中的电流大小和电铃两端的电压示数变化．【解答】解：由题意知，当输完药液时，警报器内的电阻较小，未输完药液时，警报器内的电阻较大；A、由I=可知，当输完药液时，警报器内的电阻较小，电路中的电流较大，电流表的示数变大，故A错误；B、由A知，输完药液时，电路中的电流变大，所以电铃两端的电压变大，故B错误；C、输完药液时，电铃两端的电压变大，所以电铃可以正常工作而发声，故C正确；D、未输完药液时，电阻较大，电流较小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出警报器内电阻的变化，根据电阻的变化判断出电路中电流的变化，10．（2016•绵阳）小红测电阻R x的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到R x的阻值为（）A．5ΩB．3ΩC．2ΩD．1.75Ω【分析】由电路图可知，R x、R、R0串联，电流表测电路中的电流；开关S掷于a时，电压表测R x与R两端的电压之和，根据欧姆定律求出它们的总电阻；开关S掷于b时，电压表测R两端的电压，根据题意得出电表的示数，根据欧姆定律求出R的阻值，进一步求出R x的阻值．【解答】解：由电路图可知，R x、R、R0串联，电流表测电路中的电流；开关S掷于a时，电压表测R x与R两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以，由I=可得：R x+R===5Ω，开关S掷于b时，电压表测R两端的电压，因电压表读数减小0.7V，电流表读数增加0.4A，所以，U b=U a﹣0.7V=2.5V﹣0.7V=1.8V，电路中的电流I′=I+0.4A=0.5A+0.4A=0.9A，则R的阻值：R===2Ω，则R x的阻值：R x=5Ω﹣R=5Ω﹣2Ω=3Ω．故选B．【点评】本题考查了串联电路的特点和欧姆定律的应用，分清电路的连接方式是解题的关键．11．（2016•玉林）如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R 的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A．A表示数越大，V表示数越小B．A表示数越小，V表示数越大C．A表和V表示数均越小 D．A表和V表示数均越大【分析】由电路图可知，定值电阻R0与传感器的电阻R串联，电流表测量电路中的电流，电压表测R0两端电压；如果驾驶员呼出的酒精气体浓度越大，则酒精气体传感器R的电阻越小，根据欧姆定律可知电路中电流的变化和定值电R0阻两端的电压变化．【解答】解：由电路图可知，定值电阻R0与传感器的电阻R串联，电流表测量电路中的电流，电压表测R0两端电压．如果驾驶员呼出的酒精气体浓度越大，则酒精气体传感器R的电阻越小，电路的总电阻变小，电源电压不变，由I=可知，电路中电流变大，即电流表的示数变大；由U=IR可知，定值电阻R0两端的电压变大，即电压表示数变大．故ABC错误，D正确．故选D．【点评】本题考查了串联电路特点和欧姆定律的应用．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．12．（2016•十堰）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b 端滑动时（）A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1变大D．电流表A示数变大，电压表V2变大【分析】由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中的电流变化，再根据欧姆定律结合R1、R2的阻值可知电压表示数与电流表示数的比值变化；根据欧姆定律可知电压表。

三年（2022-2024）中考物理真题分项汇编（全国通用）专题16欧姆定律1．【科学思维】（2024·贵州·中考真题）如图所示电路，电源电压恒定，定值电阻R 阻值为20Ω，灯泡L 标有“6V 3W”字样。

当闭合开关S 、1S ，L 正常发光，滑片P 在a 端时，干路电流为I ；当闭合开关S 、断开1S ，滑动变阻器接入的阻值为10Ω时，电路中电流为I '。

则:I I '=。

【答案】4∶1【解析】当闭合开关S 、1S ，滑片P 在a 端时，定值电阻R 与灯泡L 并联，L 正常发光，则电源电压为6V ，通过灯泡电流L L L 3W =0.5A 6VP I U ==通过定值电阻R 电流6V =0.3A 20ΩR U I R ==干路电流为L 0.5A+0.3A=0.8AR I I I =+=当闭合开关S 、断开1S ，定值电阻R 与滑动变阻器串联，滑动变阻器接入的阻值为10Ω时，电路中电流6V '==0.2A 20Ω+10ΩU I R R =+滑则:0.8A 0.2A=4:1I I '=：2．【创新实验】（2024·山东枣庄·中考真题）如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有2.5V 字样。

（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）；（2）在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片P 向（选填“A ”或“B ”）端移动，同时眼睛注意观察（选填“电压表”、“电流表”或“灯泡”），直至灯泡正常发光；（3）通过移动滑动变阻器的滑片P ，进行多次测量记录数据，并绘制U-I 图像如图丙所示，由此可得小灯泡正常发光时的电阻是Ω；（4）根据图丙可知小灯泡的电阻是（选填“变化”或“不变”），你认为原因是；（5）根据小灯泡的U -I 图像和观察到的亮度变化，还可以发现。

欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”) 5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。

则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。

中考物理复习专题练习—欧姆定律（含解析）1．一根导线的电阻是12Ω，当其两端的电压为6V 时，通过导线的电流为0.5A ；若它两端的电压为18V ，则通过导线的电流是______A ，此时导线的电阻是______Ω；若通过导线的电流为零，则导线的电阻是______Ω。

【答案】 1.5 12 12【详解】[1][2][3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当它两端的电压为18V 或通过导线的电流为零时，导体的电阻仍为12Ω不变，当导线两端加18V 的电压时，通过导体的电流为18V 1.5A 12ΩU I R === 2．在图中，闭合开关前应将变阻器的滑片调到_____端（选填“最上”或“最下”）。

当滑片P 向下移动时，滑动变阻器接入电路中的电阻变_____，电流表的示数变_____，灯泡亮度变____。

【答案】 最下 大 小 暗【详解】[1]在图中，闭合开关前应将变阻器的滑片调到阻值最大的一端，即最下端。

[2][3][4]由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当滑片P 向下移动时，滑动变阻器接入电路中的电阻变大，电路中总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表的示数变小；通过灯泡的电流变小，灯泡亮度变暗。

3.某导体两端电压是2V 时，通过它的电流是200mA ，该导体的电阻是___________；当它两端电压为0V 时，该导体的电阻为___________。

【答案】 【答案】 10Ω 10Ω【详解】[1]由U I R =可得，导体的电阻为 2V =10Ω0.2AU R I == [2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为0V 时，导体的电阻仍为10Ω不变。

4.小明做实验时，连接了如图所示的电路，电源电压保持不变。

闭合开关S 时，三个电表的示数分别为0.2A 、2V 、5V ，但当时没有记录清楚每个数据对应哪一个电表。

欧姆定律专题：图像问题1，如图（a）所示的是电阻甲和乙的1-U图像，下列说法正确的是（）A.当电阻甲两端的电压为2V时，R甲=0.4ΩB.电阻乙两端的电压与通过它的电流成正比C.如图（b）所示，当开关闭合，电路中的电流为0.2A时，电路的总电阻为15ΩD.如图（c）所示，当开关闭合，电源电压为2.5V时，电路的总电流为0.5A2，如图所示是电阻甲和乙的U-I图像，属于定值电阻的是阻值是，将甲、乙并联后接到电压为2V的电源上，则干路中的电流是A,如果把甲、乙串联接在电路中，电流为0.2A，则电源电压是V, 若把把甲、乙串联接在电源电压是6V的电路中，则甲和乙上分得的电压各是V和V。

2题图3题图4题图3，图示为电阻R1和R2的I-U图像，由图可知（）A. R1的阻值为5ΩB. R1的阻值小于R2的阻值C. 将R1和R2串联接入电路，通电后R1两端的电压大于R2两端的电压D.将R1和R2并联接入电路，通电后通过R1的电流大于通过R2的电流4，如图甲所示，电源电压恒定，定值电阻R0的阻值为8Ω。

将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图像如图乙所示。

滑动变阻器R的最大阻值为Ω, 电源电压为V.5, 如图甲所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图像如图乙所示，则下列判断正确的是（）A.电源电压为14VB.图线A是电阻R1的1-U关系图像C.R1的阻值是30ΩD.滑动变阻器R2的最大阻值为70Ω6，如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。

闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则（填AB或BC）段是电压表V2示数变化的图像，电源电压为V, R1的阻值是Ω，R2的阻值是Ω，R3的最大阻值是Ω。

7.如图甲所示，电源电压恒定，R0为定值电阻。

2020年中考物理真题分类训练——欧姆定律一、选择题1.（2020常德，16）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。

下列说法不正确的是（）A.R1和R2的阻值不随温度的变化而变化B. R1: R2=2: 1C.R1和R2并联在4V电源上，通过电流I1:I2=2:1D.R1和R2并联在4V电源上，消耗总功率为1.2W2.（2020常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行实验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小3.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。

当袋中药液量减少时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮4.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机○M，与冰箱门联动的开关S2控制照明灯L。

为此，小丽设计了图3中的四种电路，其中正确的是( )5.（2020遂宁，8）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是6.（2020泰安，8）如图所示，闭合开关，两灯均不亮。

已知电路连接正确，是其中一个小灯泡出现了故障。

将电压表并联在灯泡L1两端时，电压表有示数。

欧姆定律图像分析专题1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

现将甲和乙并联后接在电压为3V的电源两端，则R甲:R乙= ；U甲:U乙= ；I甲:I乙= 如果，把甲和乙串联在3v的电路中，则U甲:U乙= ；I甲:I乙= ；R甲:R乙= ；2．如图是电阻R A和R B两端电压与电流的U-I图象。

如果将R A和R B串联起来，它们两端电压之比为________；如果将R A和R B并联起来，通过它们的电流之比为________。

3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。
