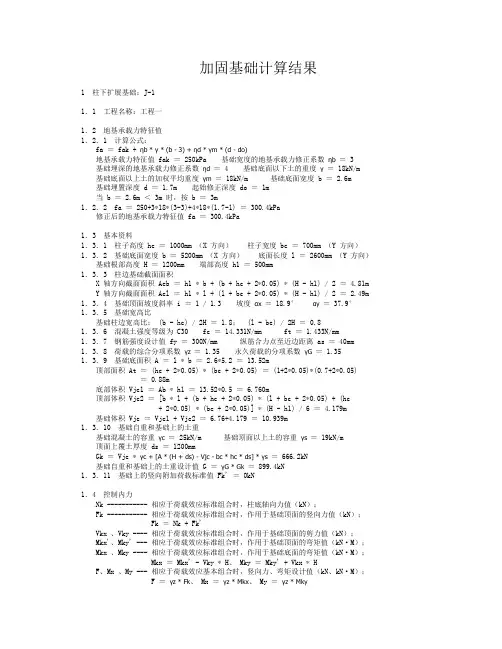

加固基础计算结果1 柱下扩展基础：J-11．1 工程名称：工程一1．2 地基承载力特征值1．2．1 计算公式：fa ＝ fak + ηb * γ * (b - 3) + ηd * γm * (d - do)地基承载力特征值 fak ＝ 250kPa 基础宽度的地基承载力修正系数ηb ＝ 3基础埋深的地基承载力修正系数ηd ＝ 4 基础底面以下土的重度γ ＝ 18kN/m基础底面以上土的加权平均重度γm ＝ 18kN/m 基础底面宽度 b ＝ 2.6m基础埋置深度 d ＝ 1.7m 起始修正深度 do ＝ 1m当 b ＝ 2.6m ＜ 3m 时，按 b ＝ 3m1．2．2 fa ＝ 250+3*18*(3-3)+4*18*(1.7-1) ＝ 300.4kPa修正后的地基承载力特征值 fa ＝ 300.4kPa1．3 基本资料1．3．1 柱子高度 hc ＝ 1000mm （X 方向）柱子宽度 bc ＝ 700mm （Y 方向）1．3．2 基础底面宽度 b ＝ 5200mm （X 方向）底面长度 l ＝ 2600mm （Y 方向）基础根部高度 H ＝ 1200mm 端部高度 h1 ＝ 500mm1．3．3 柱边基础截面面积X 轴方向截面面积 Acb ＝ h1 * b + (b + hc + 2*0.05) * (H - h1) / 2 ＝ 4.81m Y 轴方向截面面积 Acl ＝ h1 * l + (l + bc + 2*0.05) * (H - h1) / 2 ＝ 2.49m 1．3．4 基础顶面坡度斜率 i ＝ 1 / 1.3 坡度αx ＝ 18.9°αy ＝ 37.9°1．3．5 基础宽高比基础柱边宽高比： (b - hc) / 2H ＝ 1.8； (l - bc) / 2H ＝ 0.81．3．6 混凝土强度等级为 C30 fc ＝ 14.331N/mm ft ＝ 1.433N/mm1．3．7 钢筋强度设计值 fy ＝ 300N/mm 纵筋合力点至近边距离 as ＝ 40mm1．3．8 荷载的综合分项系数γz ＝ 1.35 永久荷载的分项系数γG ＝ 1.351．3．9 基础底面积 A ＝ l * b ＝ 2.6*5.2 ＝ 13.52m顶部面积 At ＝ (hc + 2*0.05) * (bc + 2*0.05) ＝ (1+2*0.05)*(0.7+2*0.05)＝ 0.88m底部体积 Vjc1 ＝ Ab * h1 ＝ 13.52*0.5 ＝ 6.760m顶部体积 Vjc2 ＝ [b * l + (b + hc + 2*0.05) * (l + bc + 2*0.05) + (hc+ 2*0.05) * (bc + 2*0.05)] * (H - h1) / 6 ＝ 4.179m 基础体积 Vjc ＝ Vjc1 + Vjc2 ＝ 6.76+4.179 ＝ 10.939m1．3．10 基础自重和基础上的土重基础混凝土的容重γc ＝ 25kN/m 基础顶面以上土的容重γs ＝ 19kN/m顶面上覆土厚度 ds ＝ 1200mmGk ＝ Vjc * γc + [A * (H + ds) - Vjc - bc * hc * ds] * γs ＝ 666.2kN基础自重和基础上的土重设计值 G ＝γG * Gk ＝ 899.4kN1．3．11 基础上的竖向附加荷载标准值 Fk' ＝ 0kN1．4 控制内力Nk ----------- 相应于荷载效应标准组合时，柱底轴向力值（kN）；Fk ----------- 相应于荷载效应标准组合时，作用于基础顶面的竖向力值（kN）；Fk ＝ Nk + Fk'Vkx 、Vky ---- 相应于荷载效应标准组合时，作用于基础顶面的剪力值（kN）；Mkx'、Mky' --- 相应于荷载效应标准组合时，作用于基础顶面的弯矩值（kN·M）； Mkx 、Mky ---- 相应于荷载效应标准组合时，作用于基础底面的弯矩值（kN·M）； Mkx ＝ Mkx' - Vky * H、 Mky ＝ Mky' + Vkx * HF、Mx 、My --- 相应于荷载效应基本组合时，竖向力、弯矩设计值（kN、kN·M）；F ＝γz * Fk、 Mx ＝γz * Mkx、 My ＝γz * Mky1．4．1 Nk ＝ 500； Mkx'＝ 1600； Mky'＝ 0； Vkx ＝ 0； Vky ＝ 0Fk ＝ 500； Mkx ＝ 1600； Mky ＝ 0F ＝ 675； Mx ＝ 2160； My ＝ 01．5 轴心荷载作用下pk ＝ (Fk + Gk) / A （式 5.2.2-1）pk ＝ (500+666.2)/13.52 ＝ 86.3kPa ≤ fa ＝ 300.4kPa，满足要求。

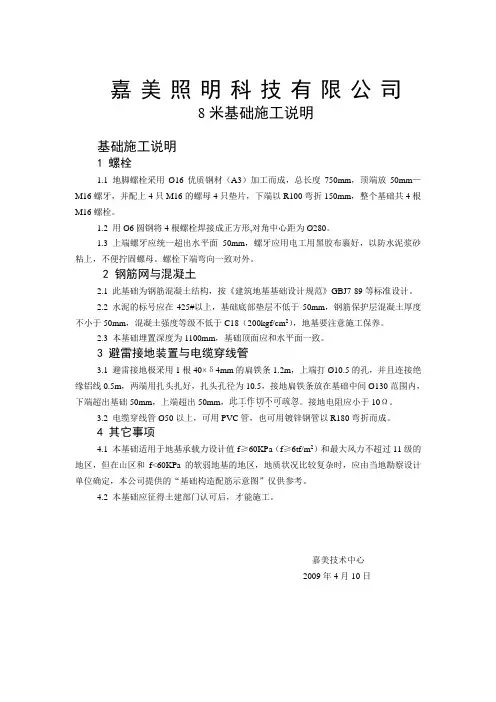

基础施工说明1 螺栓1.1 地脚螺栓采用Ø16优质钢材（A3）加工而成，总长度750mm ，顶端放50mm —M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm ，整个基础共4根M16螺栓。
1.2 用Ø6圆钢将4根螺栓焊接成正方形,对角中心距为Ø280。
1.3 上端螺牙应统一超出水平面50mm ，螺牙应用电工用黑胶布裹好，以防水泥浆砂粘上，不便拧固螺母。
螺栓下端弯向一致对外。
2 钢筋网与混凝土2.1 此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。
2.2 水泥的标号应在425#以上，基础底部垫层不低于50mm ，钢筋保护层混凝土厚度不小于50mm ，混凝土强度等级不低于C18（200kgf/cm 2），地基要注意施工保养。
2.3 本基础埋置深度为1100mm ，基础顶面应和水平面一致。
3 避雷接地装置与电缆穿线管3.1 避雷接地极采用1根40×δ4mm 的扁铁条1.2m ，上端打Ø10.5的孔，并且连接绝缘铝线0.5m ，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间Ø130范围内，下端超出基础50mm ，上端超出50mm ，此工作切不可疏忽．．．．．．．．。
接地电阻应小于10Ω。
3.2 电缆穿线管Ø50以上，可用PVC 管，也可用镀锌钢管以R180弯折而成。
4 其它事项4.1 本基础适用于地基承载力设计值f ≥60KPa （f ≥6tf/m 2）和最大风力不超过11级的地区，但在山区和f<60KPa 的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定，本公司提供的“基础构造配筋示意图”仅供参考。
4.2 本基础应征得土建部门认可后，才能施工。
嘉美技术中心2009年4月10日嘉美照明科技有限公司 8米基础施工说明地基示意图此图需土建部门认可后，方可施工。
高层建筑基础埋深高层建筑基础埋深的作用和要求高层建筑由于质心高、荷载重,除了满足地基基础设计的一般规定外,在我国现行的《高层建筑混凝土结构技术规程》(以下简称为《砼高规》)第12.1.7条,明确规定,“基础应有一定的埋深,在确定埋深时,应考虑建筑的高度、体型、地基土质、抗震设防烈度等因素、埋置深度可从室外地坪算至基础底面,并宜符合下列要求:1)天然地基或复合地基,可取房屋高度的1/15;2)桩基础可取房屋高度的1/18。
”《砼高规》在大量科学研究和工程实践总结的基础上,对基础埋深做出了相应规定,是出于下列四个方面的考虑:1)提高基础的稳定性,防止基础在水平风力和水平地震作用下发生滑移和倾斜;2)提高地基的承载力,减少基础的沉降量:3)增大地下室外墙的土压力、摩擦力,限制基础的倾斜,使基底下土反力的分布趋于平缓;4)增大阻尼,减少输入加速度,减轻地震灾害;在工程设计中,有少数工程技术人员对高层建筑基础埋深的作用认识不足,暂且不谈上述2)、3)、4)方面的研究和探讨,有些工程实际的基础埋深达不到规范要求的安全度,不满足抗倾覆和滑移要求,甚至危及到基础整体稳定性,例如:房屋四周地坪标高不同时,主楼与裙房设沉降缝、伸缩缝时,基础埋深的起算面采用最高侧的室外地坪,类似于选择“莲花河畔景苑”七号楼北侧堆土的坡顶面。
土力学大量的实验表明,在中心受压且土质均匀时,地基破坏面是四周对称挤出。
如果土质不均匀或荷载有偏心或荷载倾斜作用时,地基内的滑动面则不对称,或向一侧挤出。
如果高层建筑的嵌固面不在一个水平面时,高的一侧不仅不能作为嵌固面,还会造成荷载偏心或荷载倾斜作用。
它的受力机理与规范给出的高层建筑基础埋深限值的基本假设存在相悖。
土力学实验同时揭示,基础埋深对滑动面的形状有很大的影响,当埋深较大时,在重心荷载下滑动面一般不出露至地面,只封闭在基础底面附近不太大的范围内,此时还可利用基础埋深的被动土压力来抵抗高层建筑倾覆弯矩和水平作用。
