电能表错接线分析中相位伏安表的使用

相位伏安表
相位伏安表是实验物理学中求解物质电性质的重要实验仪器，又
称as相位宽度档位表。

它是一种设计用来测量电容和线性电路容性参
数的仪器。

相位伏安曲线（PAC）可以显示不同频率下电路中对电压或
电流的反应。

相位伏安表是一种多功能电桥，用于测量交流电路中的电容，交
流容性，介质电容等参数。

此外，它还能用于测量交叉频率以及绝缘
损耗的测量。

它的构造由两个输入端线和四个输出端线组成，可以通
过改变端线风格来调节测量结果。

相位伏安表的测量是相对复杂的，只有在掌握了专业知识的条件下，才能够熟练的使用。

使用的方法是将它接入要测量的电路，并改
变测量端线的极性，分别轮流测量每一路的振荡电压。

然后，就可以
用来求解电容和线性电路容性的参数。

由于相位伏安表可以有效测量容性参数，因此，它广泛应用于无
线通信设备、电子变压器以及电能仪表等电子设备的工程设计中。

它
还可以应用于建筑物中交换机的测量，以检查线路开关是否正常工作。

相位伏安表的发展为电气工程技术提供了开放式的平台，使电路的测量变得更加安全、精确、快捷。

借助相位伏安表，可以隐藏测量电路中不可见的电路元件，从而提高测量效率。

相位伏安表是实验物理学中重要的实验仪器，已在电气工程中得到广泛应用，可以准确测量交流电路中的容性参数。

此外，它还可以用来检查电路中不可见的元件，从而提高测量效率。

它也为电气工程技术带来了许多良好的改善，使其工作更加安全、精确和高效。

相位伏安表在日常工作中的应用发布时间：2021-12-30T08:01:19.515Z 来源：《福光技术》2021年21期作者：秦先坤[导读] 相位伏安表是用来测量任意两相电压、任意两相电流及任意相电压与电流之间的相位角的便携式双通道测量仪表。

超高压输电公司柳州局 545001摘要：相位伏安表是用来测量任意两相电压、任意两相电流及任意相电压与电流之间的相位角的便携式双通道测量仪表。

日常工作中，我们通常用它判断装表完成后电能表接线正确与否，并利用电压电流之间的相位角θ值进行判断、改正接线，方法简单快捷。

在使用时，首先必须保证仪表输入既有电压又有电流，也就是通常讲的不失压、不失流。

笔者现就其通常用法作一简单介绍。

关键词：相位伏安表；在日常工作中；应用1三相四线带电流互感器电能表接线判断（0°＜θ≤30°）方法一：以UL1为基准电压，第一步用钳口卡测L1相电流，此时相位伏安表的读数应在0～30°；第二步用钳口卡测L2相电流，此时相位伏安表的读数应在120～150°；第三步用钳口卡测L3相电流，此时相位伏安表的读数应在240～270°，测得上述数值说明电能表接线正确。

当测量的数值不是上述数据，则说明电能表接线错误，工作中根据测量值很容易进行接线改正。

注意测量时钳口的电流流入方向不得反向。

方法二：分别以UL1，UL2，UL3为基准电压，然后用钳口卡测寻找对应的一组正确的相关联的电压、电流。

第一步以UL1为基准电压，分别测量三个电流元件中的电流，当相位伏安表的读数θ在0～30°时，则说明UL1与测量的这一相电流为一组正确的关联量，可在纸上做相关记录；第二步以UL2为基准电压，分别测量剩下的两个电流元件中的电流，当相位伏安表的读数在0～30°时，则说明UL2与测量的这一相电流为一组正确的关联量；第三步以UL3为基准电压，测量最后一个电流元件中的电流，当相位伏安表的读数在0～30°时，则说明UL3与测量的这一相电流为一组正确的关联量。

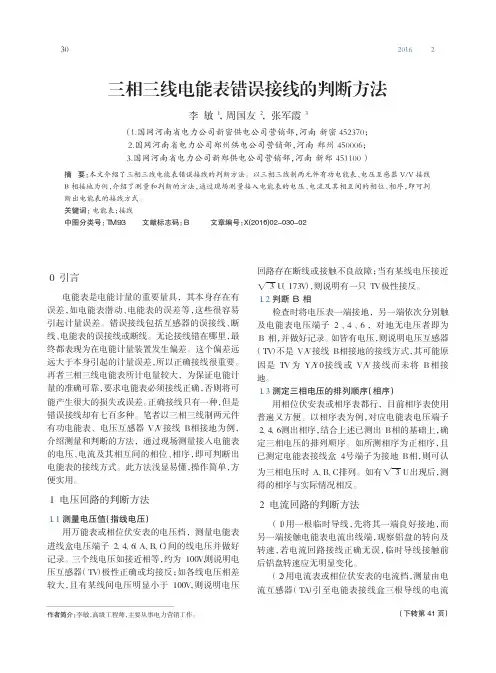

2016年第2期三相三线电能表错误接线的判断方法李敏１，周国友２，张军霞３（1.国网河南省电力公司新密供电公司营销部，河南新密452370；2.国网河南省电力公司郑州供电公司营销部，河南郑州450006；3.国网河南省电力公司新郑供电公司营销部，河南新郑451100）摘要：本文介绍了三相三线电能表错误接线的判断方法。

以三相三线制两元件有功电能表、电压互感器V/V接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。

关键词：电能表；接线中图分类号：ＴＭ９３文献标志码：Ｂ文章编号：X(2016)02-030-02０引言电能表是电能计量的重要量具，其本身存在有误差，如电能表潜动、电能表的误差等，这些很容易引起计量误差。

错误接线包括互感器的误接线、断线、电能表的误接线或断线。

无论接线错在哪里，最终都表现为在电能计量装置发生偏差。

这个偏差远远大于本身引起的计量误差，所以正确接线很重要。

再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。

正确接线只有一种，但是错误接线却有七百多种。

笔者以三相三线制两元件有功电能表、电压互感器Ｖ／Ｖ接线Ｂ相接地为例，介绍测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。

此方法浅显易懂，操作简单，方便实用。

１电压回路的判断方法１．１测量电压值（指线电压）用万能表或相位伏安表的电压档，测量电能表进线盒电压端子２、４、６（Ａ、Ｂ、Ｃ）间的线电压并做好记录。

三个线电压如接近相等，约为１００Ｖ，则说明电压互感器（ＴＶ）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于１００Ｖ，则说明电压回路存在断线或接触不良故障；当有某线电压接近３姨Ｕ（１７３Ｖ），则说明有一只ＴＶ极性接反。

１．２判断Ｂ相检查时将电压表一端接地，另一端依次分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。

引言电力系统运行方式包括中性点有效接地和中性点非有效接地。

DL/T 448-2000《电能计量装置技术管理规程》规定35kV 级以下电力系统的高供高计计量装置多采用三相三线方式。

高供高计三相三线电能计量装置的接线检查和分析，一般为带电检查，也就是计量装置在正常运行的情况下通过相位伏安表及其他工具对计量装置接线正确与否的检查。

电能计量装置的错接线类型主要有电压、电流互感器极性或相序接错，二次侧连接线接错或者接线盒连接片接错等类型。

一般二次侧连接线接错或接线盒连接片接错可以通过直接观察的方式得出。

本文主要讨论电压、电流互感器极性或相序接错的分析。

1分析方法用电检查人员到现场对电能表进行带电检查，通过相位伏安表对三相三线接线的电能表数据进行测量，得出|U 12|、|U 32|、|U 13|、|I 1|、|I 2|U 12U 32，U 12I 1，U 32与I 2之间的夹角。

由于用户设备多为感性设备，本文所涉及的元件均为感性元件。

2分析步骤2.1判断是否存在断相或短路若测得|U 12|为0则可能是A 相断相，若测得|U 32|为0则可能是C 相断相。

若|U 12|及|U 32|均不为0，且数值为|U 13|的二分之一，则可能是B 相断相。

若测得电流|I 1|或|I 2|为0，则可能是A 相或者C 相电流短路。

2.2利用向量法判断是否存在互感器二次侧极性反接或错接通过1排除了电压电流断相或短路的情况，则测得的|U 12|、|U 32|、|U 13|均为额定电压值，测得的|I 1|、|I 2|均为额定电流值。

①判断U 1U 2U 3为正相序或逆相序。

由于电网提供的三相电为正相序，U 12U 32夹角为300度，则可判断所测U 1U 2U 3为正相序，由于电网提供的三相电为正相序，若测得U 12U 3260度，则可判断所测U 1U 2U 3为逆相序，如图1所示。

②在判断①为正相序的基础上，画出U 12及U 322所示。
