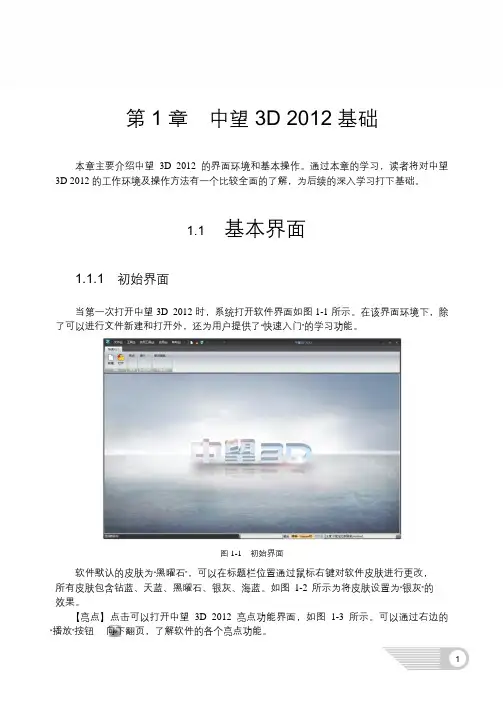

第1 章中望3D 2012 基础本章主要介绍中望3D 2012 的界面环境和基本操作。

通过本章的学习，读者将对中望3D 2012 的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。

1.1 基本界面1.1.1 初始界面当第一次打开中望 3D 2012 时，系统打开软件界面如图 1-1 所示。

在该界面环境下，除了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。

图 1-1 初始界面软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。

如图1-2 所示为将皮肤设置为“银灰”的效果。

【亮点】点击可以打开中望3D 2012 亮点功能界面，如图1-3 所示。

可以通过右边的“播放”按钮向下翻页，了解软件的各个亮点功能。

图 1-2 “银灰”皮肤效果图图 1-3 亮点功能界面【边学边用】中望3D 独特的培训系统，可以通过该系统在学习过程中得到全程指导。

系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。

单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工程图、更多…（自动链接到中望软件官网社区）、打开…（打开现有的边学边用素材），如图1-4 所示。

单击“简介”选项，系统打开如图1-5 所示的“简介”边学边用指导环境。

可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。

第1 章中望3D 2012 基础图 1-4 “边学边用”素材模块图 1-5 “简介”边学边用指导环境【训练手册】打开中望3D 内部PDF 学习资料，系统默认包含了培训指南、基础知识、更多（打开现有的 PDF 资料）。

1.1.2 建模环境当新建或打开一个文件后，可以激活并进入软件建模环境，如图 1-6 所示。

图 1-6 软件建模环境界面1．菜单栏菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。
