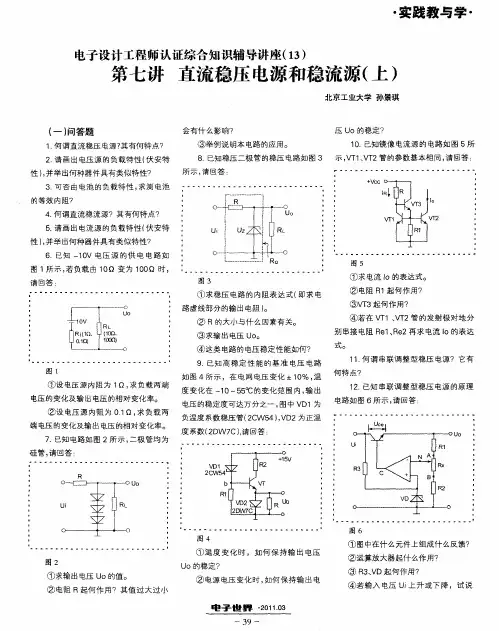

・实践教与学・ 电子设计工程师认证综合知识辅导讲座（１３） 第七讲直流稳压电源和稳流源（上）
＿．。。．．．．．．．．．．．．．．．．．．．．．．．． 图３ ①求稳压电路的内阻表达式（即求电 路虚线部分的输出电阻）。 ②Ｒ的大小与什么因素有关。 ③求输出电压Ｕｏ。 ④这类电路的电压稳定性能如何？ ９．已知高稳定性能的基准电压电路 如图４所示，在电网电压变化±１Ｏ％，温 度变化在一１０～５５℃的变化范围内，输出 电压的稳定度可达万分之一，图中ＶＤ１为 负温度系数稳压管（２ＣＷ５４），ＶＤ２为正温 度系数（２ＤＷ７Ｃ），请回答：
电子世界・２０１１．ｏ３ —３９一 北京工业大学孙景琪
图５ ①求电流Ｉｏ的表达式。 ②电阻Ｒ１起何作用？ （ ／Ｔ３起何作用？ ④若在ＶＴ１、ＶＴ２管的发射极对地分 别串接电阻Ｒｅ１、Ｒｅ２再求电流ｌｏ的表达 式。 １１．何谓串联调整型稳压电源？它有 何特点？ １２．已知串联调整型稳压电源的原理 电路如图６所示，请回答：
・买践教与学・ 明使输出Ｕｏ稳定的过程。 １３．已知串联调整型稳压电源的原理 电路如图６所示，运放的基准电压 Ｕｚ＝６Ｖ，电位器位于中点时，Ｕｏ＝１２Ｖ，请 回答： ①电位器调至Ａ点时，输出电压 Ｕｏ＝？（设ＲＩ＝Ｒ２＝Ｒｘ＝Ｒ ｏ ②电位器调至Ｂ点时，输出电压 Ｕｏ＝？（设Ｒ１＝Ｒ２＝Ｒｘ＝Ｒ ｏ ③为适应电源输出电压之需，电路的 输入电压至少为多少伏？ １４．已知串联调整型稳压电源的整机 电路组成如图７所示，请回答： ￣２２０ｖ＿＿［ 因 １２ｖ 图７ ①标出各框图名称。 ②画出Ａ、Ｂ、Ｄ各点信号的波形图。 ③指明ｃ点信号的电压值。 ④指明Ａ点信号的有效值。 ⑤滤波电容的耐压如何决定？ １５．设串联调整型稳压电源的输出电 压为十１２Ｖ，输出电流为５００ｍＡ，若调整 管（或三端芯片）的压降为３～４伏，请回 答： ①当电网电压２２０Ｖ升１０％时，求 调整管的电压降及功率损耗。 ②当电网电压２２０Ｖ降１Ｏ％时，求 调整管的电压降及功率损耗。 ③所设的调整管压降是否合理？ １６．已知某电压可调，串联调整稳压 电源的电路如图８所示，请回答： 图８ ①电阻Ｒ１上的电压是多少？ ②求输出电压Ｕｏ的表达式。 ③二极管ＶＤ的作用是什么？ ④小电容Ｃ１、Ｃ２起什么作用？ １７．已知某扩大输出电流的直流稳压 电路如图９所示，请回答： ＿－●●●●－●－－－－－＿－。●－。＿－●●－Ｉ－－● 图９ ①设７８ＸＸ为７８１２，求电路的输出电 压Ｕｏ。 ②求负载电流的最大值。 ⑧电容Ｃ１、Ｃ２的作用是什么？ 侣．已知程控稳压电源的原理电路如 图１Ｏ所示，请回答： ＿ － Ｉ ＿ 蒹统 ． 片机）． 图１Ｏ ①电路如何使输出电压Ｕｏ进行稳 定？ ②电路如何实现对输出电压Ｕｏ进行 程序控制？ ③若负载电流要求较大，＼厂ｒ管不能满 足，应如何解决？ １９．已知程控稳压电源的原理如图 １１所示，设三端稳压芯片Ｗ１１７的输出 电压ＵＲ１＝１．２５Ｖ，Ｄ３、Ｄ２、Ｄ１、ＤＯ是由拨 码开关或单片机置入的开关量，请回答： ①求Ｄ３Ｄ２Ｄ１ ＤＯ＝Ｏ０００时的输出电 压Ｕｏ值。 ②求Ｄ３Ｄ２Ｄ１Ｄ０＝Ｉ１１１时的输出电 压Ｕｏ值。 ③若Ｒ２＝１１Ｒ１，且Ｒ２＝Ｒ３＝Ｒ４＝ Ｒ５＝Ｒ６＝Ｒ，则Ｕｏｍａｘ、Ｕｏｍｉｎ分别为多 少？ ④此电路能对输出电压分成多少等 级７每级电压的差值（即步进值）是多少？ ２Ｏ．已知由三端稳压芯片组成的正、 负稳压电路如图１２所示，图中７８０５为正 电压输出芯片，７９０５为负电压输出芯片， 请回答： 。ｚ ＝ Ｃ３ Ｖ０１ Ｉ 斟 ２ ｌ上∞ Ⅷ２ Ｉ ①简述负电压输出的工作原理。 ②ＶＤ１、ＶＤ２的作用是什么？ ③当Ｒ１＝２００Ｑ，Ｒ２＝０Ｑ，求此时的 输出电压Ｕｏｍｉｎ。 ④当Ｒ１＝２０００，Ｒ２＝１ｋＱ时，求此时 的输出电压Ｕｏｍａｘ。 ２１．已知半波整流电路如图１３所示， ： ： － …‘．。。－－‘－－－‘－－＿－－＿－．－－＿－＿＿ ｌ＿．－＿Ｉ－－＿＿－－＿－●‘＿－－‘－．．－‘．． 图１１ 图１３ 电子世界・２０１ １．０３ ——
・实践教与学・
电子设计工程师认证综合知识辅导讲座（１４－）
第七讲直流稳压电源和稳流源（下）
（二）填空题
１．实验室中常用稳压电源的内阻大 约为——级，纹波值约为
级。 ２．稳压电源中的电压调整率是指在
额定负载（或额定电流）的条件下，输入电 压发生 的——所引起的输出电压
．．．．．．．．． ．．．．．．．．．．．．．．．．一０ ３．稳压电源中的电流调整率是指在
输入电压为某定值的条件下，负载电流产 生——所引起的输出电压——。 ４稳压电源中的负载调整率是指在
指定的输出电流的变化范围内，输出电压
——与所指定的的输出电压（或标称 值）之——。
５． 稳压二极管的内阻约为
——，应愈——愈好。
６ 单相半波整流的负载为纯电阻 时，若输入交流正弦电压为１Ｏ伏有效 值，则其输出电压的峰值接近——
伏，平均值（直流分量）为——伏。
７． 单相全波整流的负载为纯电阻 时，若输入交流正弦电压为１０伏有效
值，则其输出电压的峰值接近——
伏，平均值（直流分量）为——伏。 ８． 单相桥式整流的负载为纯电阻 时，若输入交流正弦电压为１０伏有效 值，则其输出电压的峰值接近—伏，平均值（直流分量）为——伏。 ９．单相半波整流，负载为大电容滤 波，负载电阻也较大，若输入交流正弦电 压为１０伏有效值，则其输出电压接近
——伏，整流二极管的耐压应约大于
——伏。 １０． 单相全波整流，负载为大电容 滤波，负载电阻也较大，若输入交流正弦
电压为１０伏有效值，则其输出电压接近
——伏，整流二极管的耐压应约大于
——伏。 １１．桥式整流，负载为大电容滤波，
负载电阻也较大，若输入交流正弦电压为 １Ｏ伏有效值，则其输出电压接近——
伏，整流二极管的耐压应约大于——
伏。 １２． 单相半波整流电路的特点是电
路——，易于实现，但其输出信号中 的脉动分量——，效率——。 １３ 单相桥式流电路的特点是输出 电压中的直流分量——，脉动分量
1 第一节、两种电荷
一、摩擦起电
典型例题一、台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了 ，可以 轻小物体，所以灰尘会附着在扇叶上。
解析：用摩擦的方法使物体带电叫做摩擦起电，带电体具有吸引轻小物体的特性。扇叶在转动过程中与空气摩擦带上了电荷，属于摩擦后的带电体，可以吸引轻小物体，所以灰尘会附着在扇叶上，这属于典型的静电现象。
典型例题二、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A．有电子发生了转移 B．有原子核发生了转移
C．摩擦创造了正电荷 D．摩擦创造了负电荷
典型例题三、自然界中只存在 两种电荷，电荷之间有相互作用。在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上 电荷，互相 的缘故．
二、电荷间的相互作用规律及带电体的性质
典型例题一、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A． 小球一定带正电 B． 小球一定带负电
C． 小球可能带负电，也可能带正电 D． 小球一定不带电
典型例题二、现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A． B一定不带电，C带正电 B． B可能带正电，C带正电
C． B一定带正电，C带负电 D． B可能不带电，C带负电
三、导体和绝缘体
典型例题一、高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。下列材料最适合的是（ ）
A.铝合金 B.干木头 C.橡胶 D.陶瓷

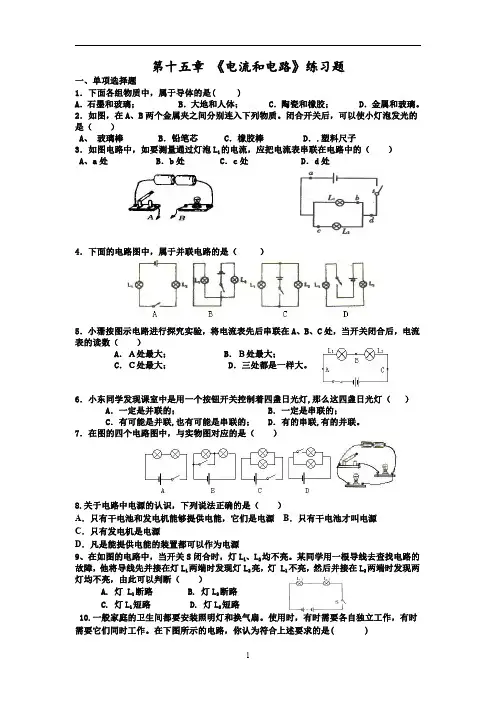

1第十五章《电流和电路》练习题
一、单项选择题
1．下面各组物质中，属于导体的是()
A．石墨和玻璃；B．大地和人体；C．陶瓷和橡胶；D．金属和玻璃。
2．如图，在A、B两个金属夹之间分别连入下列物质。闭合开关后，可以使小灯泡发光的
是（）
A、玻璃棒B．铅笔芯C．橡胶棒D．.塑料尺子
3．如图电路中，如要测量通过灯泡L
1的电流，应把电流表串联在电路中的（）
A、a处B．b处C．c处D．d处
4．下面的电路图中，属于并联电路的是（）
5．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流
表的读数（）
A．Ａ处最大；B．Ｂ处最大；
C．Ｃ处最大；D．三处都是一样大。
6．小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯（）
A．一定是并联的；B．一定是串联的；
C．有可能是并联,也有可能是串联的；D．有的串联,有的并联。
7．在图的四个电路图中，与实物图对应的是（）
8.关于电路中电源的认识，下列说法正确的是（）
A．只有干电池和发电机能够提供电能，它们是电源B．只有干电池才叫电源
C．只有发电机是电源
D．凡是能提供电能的装置都可以作为电源
9、在如图的电路中，当开关S闭合时，灯L
1、L
2均不亮。某同学用一根导线去查找电路的
故障，他将导线先并接在灯L
1两端时发现灯L
2亮，灯L
1不亮，然后并接在L
2两端时发现两
灯均不亮，由此可以判断（）
A.灯L
1断路B.灯L
2断路
C.灯L
1短路D.灯L
2短路
10.一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时
需要它们同时工作。在下图所示的电路，你认为符合上述要求的是(
)
211.在图（甲）所示的电路中，A
１的示数为1.2A，A
２的示数如图（乙）所示．下列判断正确
的是（）
A.通过L
１的电流为0.7AB.通过L
１的电流为1.2A
C.通过L
2的电流为1.2AD.通过L
2的电流为2.5A
12、图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人
