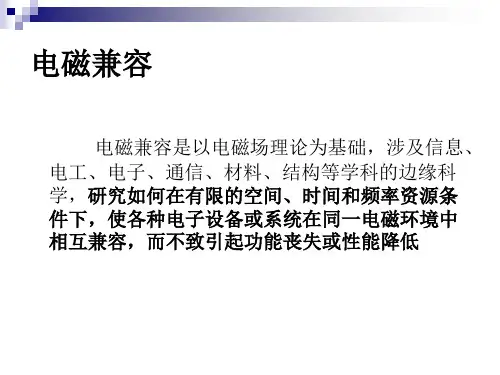

• 1、设备或系统产生的电磁干扰，不应对周围 造成不能承受的影响；也不应对周围环境造成 不能承受的“污染”；
• 2、设备或系统对来自周围的电磁干扰，应具 有足够的防御能力。
•
研究内容：电磁兼容设计、电磁兼容测试、
电磁兼容标准及EMC预测。
• EMC的三要素：干扰源、耦合通路和敏感 体。切断任何一项都可解决电磁兼容问题。
• 电磁噪声（Electromagnetic Noise）是一种明 显不传送信息的时变电磁现象，它可与有用信 号叠加或组合，有时也称为电磁环境。
共模干扰(CM)和差模干扰(DM)：共模干扰存在于电 源任何一相线与大地或中线与大地间。共模干扰有时也 称纵模干扰、不对称干扰或接地干扰，是载流导体与大 地之间的干扰。差模干扰存在于电源相线与中线及相线 与相线之间。差模干扰也称常模干扰、横模干扰或对称 干扰，这是载流导体之间的干扰。共模干扰表明干扰是 由辐射或串扰耦合到电路中来的。而差模干扰则表明干 扰是源于同一条电源电路的。
在电磁兼容中，人们最关心的交流阻抗。 ③采用频率分离方法，使产生辐射的设备和易接收辐射的设备的工作频率不同。
道或系统性能下降。 ③时钟发生电路应在板中心附近，时钟扇出应采用菊链式或并联布线。
因此，导线宽度为1．5mm可满足要求。 同时，使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。 具有滤波插针的多芯连接器适于这种场合使用。
传导干扰是指一个电网络信号通过导电介质，耦
合(干扰)到另一个电网络。
比如开空调时，室内的荧光灯会出现瞬间变暗的 现象，这是因为大量电流流向空调，电压急速下降， 利用同_电源的荧光灯受到影响。通常采用的解决方 法是通过去耦来消除传导性干扰，比如给发生源及 被干扰设备的电源线安装滤波器，或者将信号线改 为光纤。
《电磁兼容原理》课件
电磁抗扰度测试
模拟各种电磁干扰环境，测试 设备在受到干扰时的性能表现 。
谐波测试和闪烁测试
针对电源设备的电磁兼容性测 试，主要检测电源谐波和闪烁
对其他设备的影响。
04
电磁兼容性设计技术
接地技术
01
接地技术是电磁兼容性设计中的重要环节，通过将设备或系统的电路 连接到大地，以减少电磁干扰和静电积累。
03
电磁兼容性标准与测试
国际电磁兼容性标准
IEC 61000系列标准
国际电工委员会制定的电磁兼容性标准，包括电磁干扰、电磁抗扰度等测试方法。
CISPR标准
国际无线电干扰特别委员会制定的无线电干扰标准，主要应用于无线通信设备的电磁兼容性测试。
电磁兼容性测试设备
电磁干扰测试设备
包括信号发生器、功率放大器、接收 机和测量仪表等，用于产生和测量电 磁干扰。
工业设备中的电磁干扰问题
总结词
工业设备中的电磁干扰问题主要表现在对控制系统的干扰和对传感器输出的影响。
详细描述
在工业生产中，许多设备都采用自动化控制系统，这些系统对电磁干扰非常敏感。电磁干扰可能导致控制系统的 误动作或失灵，进而影响生产过程的安全和稳定。此外，工业设备中的传感器也容易受到电磁干扰的影响，导致 输出信号失真或误差，影响设备的正常运行。
电磁抗扰度测试设备
包括电磁脉冲发生器、静电放电模拟 器、射频电磁场辐射抗扰度测试设备 等，用于模拟各种电磁干扰环境，测 试设备的抗干扰能力。
电磁兼容性测试方法
传导干扰测试
通过电源线、信号线等传导途 径传播的电磁干扰测试。
辐射干扰测试
通过空间辐射传播的电磁干扰 测试，包括无线电频率和微波 频段的测试。
02
精品课件电磁兼容性设计ppt课件
IC的引脚排列也会影响电磁兼容性能。因此IC的VCC与GND之间的距离越 近，去耦电容越有效。
无论是集成电路、PCB板还是整个系统，大部分噪声都与时钟频率及其 高次谐波有关。
合理的地线、适当的去耦电容和旁路电容能减小时钟辐射。
用于时钟分配的高阻抗缓冲器也有助于减小时钟信号的反射和振荡。
TTL和CMOS器件混合逻辑电路会产生时钟、有用信号和电源的谐波，因 此，最好使用同系列的逻辑器件。
铁氧体磁珠或串联电阻） －降低负载电容，以使靠近输出端的集电极开路驱动器而便于上拉，电阻值
尽量大 －处理器散热片与芯片之间经导热材料隔离，并在处理器周围多点射频接地 －电源的高质量射频旁路（解耦）在每个电源管脚都是重要的 －高质量电源监视电路需对电源中断、跌落、浪涌和瞬态干扰有抵抗能力 －需要一只高质量的“看门狗” －决不能在“看门狗”或电源监视电路上使用可编程器件 －电源监视电路及“看门狗”也需适当的电路和软件技术，以使它们可以适
模拟器件也需要为电源提供高质量的射频旁路和低频旁路。
对每个运放、比较器或数据转换器的每个模拟电源引脚的RC或LC滤波都 是必要的。
对模拟电路而言，模拟本振和IF频率一般都有较大的泄漏，所以需要着 重屏蔽和滤波。
02:33
20
2.3 逻辑电路设计
对高频数字电路布局时应作到有关的逻辑元件应相互靠近，易产 生干扰的器件(如时钟发生器)或发热器件应远离其他集成电路。
应大多数的不测情况 －当逻辑信号沿的上升/下降时间比信号在PCB走线中传输一个来回的时间短时，
应采用传输线技术
02:33
22
在逻辑电路中，数字信号的传输线的处理也相当重要。
当电路在高速运行时，在源和目的间的阻抗匹配非常重要。
否则过量的射频能量将会引起电磁兼容性问题。
无论是集成电路、PCB板还是整个系统，大部分噪声都与时钟频率及其 高次谐波有关。
合理的地线、适当的去耦电容和旁路电容能减小时钟辐射。
用于时钟分配的高阻抗缓冲器也有助于减小时钟信号的反射和振荡。
TTL和CMOS器件混合逻辑电路会产生时钟、有用信号和电源的谐波，因 此，最好使用同系列的逻辑器件。
铁氧体磁珠或串联电阻） －降低负载电容，以使靠近输出端的集电极开路驱动器而便于上拉，电阻值
尽量大 －处理器散热片与芯片之间经导热材料隔离，并在处理器周围多点射频接地 －电源的高质量射频旁路（解耦）在每个电源管脚都是重要的 －高质量电源监视电路需对电源中断、跌落、浪涌和瞬态干扰有抵抗能力 －需要一只高质量的“看门狗” －决不能在“看门狗”或电源监视电路上使用可编程器件 －电源监视电路及“看门狗”也需适当的电路和软件技术，以使它们可以适
模拟器件也需要为电源提供高质量的射频旁路和低频旁路。
对每个运放、比较器或数据转换器的每个模拟电源引脚的RC或LC滤波都 是必要的。
对模拟电路而言，模拟本振和IF频率一般都有较大的泄漏，所以需要着 重屏蔽和滤波。
02:33
20
2.3 逻辑电路设计
对高频数字电路布局时应作到有关的逻辑元件应相互靠近，易产 生干扰的器件(如时钟发生器)或发热器件应远离其他集成电路。
应大多数的不测情况 －当逻辑信号沿的上升/下降时间比信号在PCB走线中传输一个来回的时间短时，
应采用传输线技术
02:33
22
在逻辑电路中，数字信号的传输线的处理也相当重要。
当电路在高速运行时，在源和目的间的阻抗匹配非常重要。
否则过量的射频能量将会引起电磁兼容性问题。
EMC电磁兼容培训讲义
•
信号端测试 屏蔽线，干扰加在屏蔽层 非屏蔽线，干扰加在信号线。
15
Surge：浪涌波形
16
Surge：试验现场
17
PMS：Power-frequency Magnetic Susceptibility
PMS工频磁场试验： 模拟50Hz工频磁场（如大型变压设备附近的磁场等）对设备的影响。 测试标准：IEC 61000-4-8。
DIP/interruptions：模拟AC电网中接入 大功率设备引起的电网电压下降甚 至短时中断，考察设备在此工作状 态的性能稳定性。 交流测试标准：IEC 61000-4-11。 直流测试标准： IEC 61000-4-29。 跌落深度 70％ 40% 0 0
试验组合 持续时间 500ms 200ms 10ms 5s 性能判据 C C B C
27
CE：测试示意图（电源端） • LISN：Line impedance stabilization network 线路阻抗稳定网络。
28
Harmonics：交流电源谐波
• 设备的输入电压为正弦波（50Hz 或者60Hz），当该电压的输入负 载为非线性电路时，将会使得输 入电流发生畸变，即输入电流不 为正弦波，根据傅利叶变换，非 正弦波信号在频域将会存在谐波， 这些谐波电流将会降低设备电源 的使用效率，并且会倒灌至电网， 对电网产生污染。 测试标准：IEC 61000-3-2。 测试上限为基频的40次谐波频率。
50Hz电流 试验仪器 EUT
线圈
18
PMS：试验现场
19
RS：Radiated Susceptibility
RS： 考察对外界电磁场干扰的抗扰能力； 测试频段：80MHz～2000MHz； 用1kHz的正弦波进行调幅，在电波暗室内进行。 测试标准：IEC 61000-4-3。
电磁兼容培训教材2课件.pptx
0
-20
-40
-60
-80
0 20 40 60 80 100 %额定电压（Vdc）
%C
实际电感器的特性
ZL
理想电感
实际电感
f
电感量 （H）
谐振频率 (MHZ)
3.4
经过瞬态抑制频谱
低通滤波后频谱
解决谐波问题
交流输入
直流输出
电压提升器
控制电路
整流后电压
整流后电流
输出电压
整流后电压
整流后电流
直流输出电压
提升电压
谢谢大家！
45
8.8
28
68
5.7
125
2.6
500
1.2
绕在铁粉芯上的电感
1/2 LC
L
C
电感寄生电容的来源
每圈之间的电容 CTT导线与磁芯之间的电容CTC
磁芯为导体时，CTC为主要因素，磁芯为非导体时，CTT为主要因素。
容量适当的瓷片电容或独石电容，引线尽量短
电缆滤波的方法
屏蔽盒
馈通滤波器
连接器
滤波连接器虽然是最佳选择，但是当空间允许时，也可以这样：
自制面板滤波器
滤波电路可以按照需要设计，但是至少有一级馈通滤波器
连接器按照需要选择，也可以是引线
锡焊，保证完全隔离
螺纹盲孔
面板安装滤波器注意事项
滤波器与面板之间必须使用电磁密封衬垫！
三端电容器的不足
寄生电容造成输入端、输出端耦合
接地电感造成旁路效果下降
穿心电容更胜一筹
金属板隔离输入输出端
一周接地电感很小
穿心电容的插入损耗
插入损耗
频率
1GHz
-20
-40
-60
-80
0 20 40 60 80 100 %额定电压（Vdc）
%C
实际电感器的特性
ZL
理想电感
实际电感
f
电感量 （H）
谐振频率 (MHZ)
3.4
经过瞬态抑制频谱
低通滤波后频谱
解决谐波问题
交流输入
直流输出
电压提升器
控制电路
整流后电压
整流后电流
输出电压
整流后电压
整流后电流
直流输出电压
提升电压
谢谢大家！
45
8.8
28
68
5.7
125
2.6
500
1.2
绕在铁粉芯上的电感
1/2 LC
L
C
电感寄生电容的来源
每圈之间的电容 CTT导线与磁芯之间的电容CTC
磁芯为导体时，CTC为主要因素，磁芯为非导体时，CTT为主要因素。
容量适当的瓷片电容或独石电容，引线尽量短
电缆滤波的方法
屏蔽盒
馈通滤波器
连接器
滤波连接器虽然是最佳选择，但是当空间允许时，也可以这样：
自制面板滤波器
滤波电路可以按照需要设计，但是至少有一级馈通滤波器
连接器按照需要选择，也可以是引线
锡焊，保证完全隔离
螺纹盲孔
面板安装滤波器注意事项
滤波器与面板之间必须使用电磁密封衬垫！
三端电容器的不足
寄生电容造成输入端、输出端耦合
接地电感造成旁路效果下降
穿心电容更胜一筹
金属板隔离输入输出端
一周接地电感很小
穿心电容的插入损耗
插入损耗
频率
1GHz
EMI-EMC 讲座

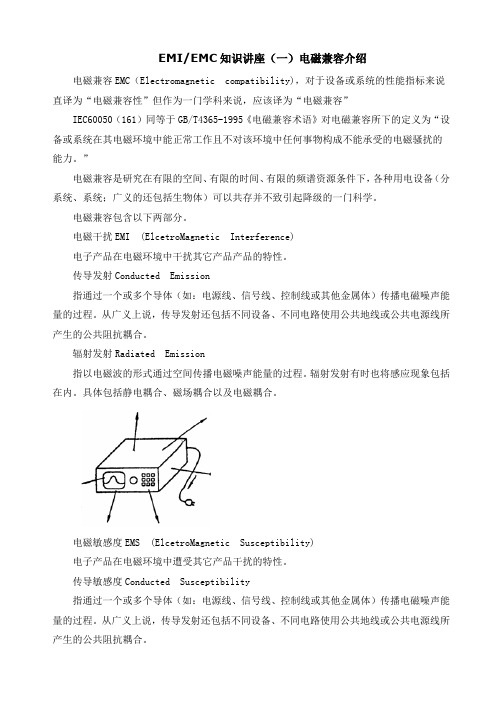

EMI/EMC知识讲座（一）电磁兼容介绍电磁兼容EMC（Electromagnetic compatibility)，对于设备或系统的性能指标来说直译为“电磁兼容性”但作为一门学科来说，应该译为“电磁兼容”IEC60050（161）同等于GB/T4365-1995《电磁兼容术语》对电磁兼容所下的定义为“设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
