上拉电阻上拉电阻，就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。

上拉电阻一般是一端接电源，一端接芯片管脚的电路中的电阻，下拉电阻一般是指一端接芯片管脚一端接地的电阻。

上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。

下拉同理。

也是将不确定的信号通过一个电阻钳位在低电平。

上拉电阻的作用1、当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的最低高电平（一般为3.5伏），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必须使用上拉电阻，以提高输出的高电平值。

3、为增强输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻以降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限，增强抗干扰能力。

6、提高总线的抗电磁干扰能力，管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上、下拉电阻是电阻匹配，有效的抑制反射波干扰。

上拉电阻的原理在数字电路通电初期，由于输出状态的高电平及低电平具有不确定性，为了能够让电路状态正确，所以需要上拉或下拉电阻，将不确定的电路状态稳定下来。

上拉电阻就是就是将电阻接在该电源的状态口即可，简单的讲就是将高的电压加到该点，该店的电位即升高即可。

而下拉电阻则是讲电阻接到负极上，也有数字接地的情况。

当输入端口信号因为电路形式的不同而变化，该变化会反馈到输出口，从而输出口获取一个状态，本来应该完成的任务，但是输入口此时无信号，而输出端却依然是该状态。

电阻之上拉电阻与下拉电阻详解（转）上拉（Pull Up ）或下拉（Pull Down）电阻（两者统称为“拉电阻”）最基本的作⽤是：将状态不确定的信号线通过⼀个电阻将其箝位⾄⾼电平（上拉）或低电平（下拉），⽆论它的具体⽤法如何，这个基本的作⽤都是相同的，只是在不同应⽤场合中会对电阻的阻值要求有所不同，从⽽也引出了诸多新的概念，本节我们就来⼩谈⼀下这些内容。

如果拉电阻⽤于输⼊信号引脚，通常的作⽤是将信号线强制箝位⾄某个电平，以防⽌信号线因悬空⽽出现不确定的状态，继⽽导致系统出现不期望的状态，如下图所⽰：在实际应⽤中，10K欧姆的电阻是使⽤数量最多的拉电阻。

需要使⽤上拉电阻还是下拉电阻，主要取决于电路系统本⾝的需要，⽐如，对于⾼有效的使能控制信号（EN），我们希望电路系统在上电后应处于⽆效状态，则会使⽤下拉电阻。

假设这个使能信号是⽤来控制电机的，如果悬空的话，此信号线可能在上电后（或在运⾏中）受到其它噪声⼲扰⽽误触发为⾼电平，从⽽导致电机出现不期望的转动，这肯定不是我们想要的，此时可以增加⼀个下拉电阻。

⽽相应的，对于低有效的复位控制信号（RST#），我们希望上电复位后处于⽆效状态，则应使⽤上拉电阻。

⼤多数具备逻辑控制功能的芯⽚（如单⽚机、FPGA等）都会集成上拉或下拉电阻，⽤户可根据需要选择是否打开，STM32单⽚机GPIO模式即包含上拉或下拉，如下图所⽰（来⾃ST数据⼿册）：根据拉电阻的阻值⼤⼩，我们还可以分为强拉或弱拉（weak pull-up/down），芯⽚内部集成的拉电阻通常都是弱拉（电阻⽐较⼤），拉电阻越⼩则表⽰电平能⼒越强（强拉），可以抵抗外部噪声的能⼒也越强（也就是说，不期望出现的⼲扰噪声如果要更改强拉的信号电平，则需要的能量也必须相应加强），但是拉电阻越⼩则相应的功耗也越⼤，因为正常信号要改变信号线的状态也需要更多的能量，在能量消耗这⼀⽅⾯，拉电阻是绝不会有所偏颇的，如下图所⽰：对于上拉电阻R1⽽⾔，控制信号每次拉低L都会产⽣VCC/R1的电流消耗（没有上拉电阻则电流为0），相应的，对于下拉电阻R2⽽⾔，控制信号每次拉⾼H也会产⽣VCC/R2R 电流消耗（本⽂假设⾼电平即为VCC）。

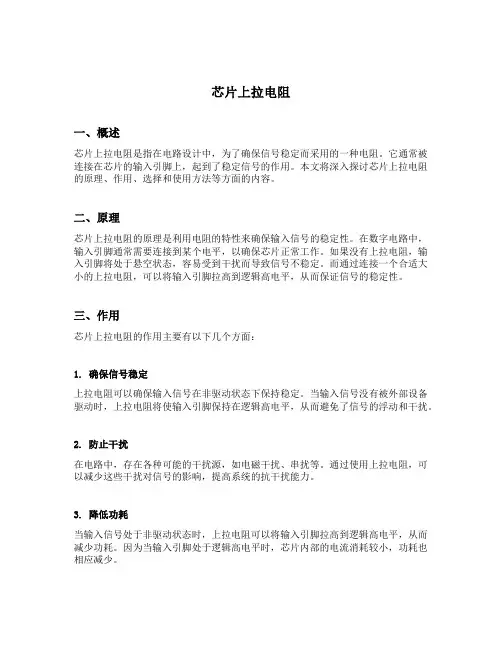

芯片上拉电阻一、概述芯片上拉电阻是指在电路设计中，为了确保信号稳定而采用的一种电阻。

它通常被连接在芯片的输入引脚上，起到了稳定信号的作用。

本文将深入探讨芯片上拉电阻的原理、作用、选择和使用方法等方面的内容。

二、原理芯片上拉电阻的原理是利用电阻的特性来确保输入信号的稳定性。

在数字电路中，输入引脚通常需要连接到某个电平，以确保芯片正常工作。

如果没有上拉电阻，输入引脚将处于悬空状态，容易受到干扰而导致信号不稳定。

而通过连接一个合适大小的上拉电阻，可以将输入引脚拉高到逻辑高电平，从而保证信号的稳定性。

三、作用芯片上拉电阻的作用主要有以下几个方面：1. 确保信号稳定上拉电阻可以确保输入信号在非驱动状态下保持稳定。

当输入信号没有被外部设备驱动时，上拉电阻将使输入引脚保持在逻辑高电平，从而避免了信号的浮动和干扰。

2. 防止干扰在电路中，存在各种可能的干扰源，如电磁干扰、串扰等。

通过使用上拉电阻，可以减少这些干扰对信号的影响，提高系统的抗干扰能力。

3. 降低功耗当输入信号处于非驱动状态时，上拉电阻可以将输入引脚拉高到逻辑高电平，从而减少功耗。

因为当输入引脚处于逻辑高电平时，芯片内部的电流消耗较小，功耗也相应减少。

四、选择与使用选择合适的上拉电阻并正确使用是确保电路正常工作的关键。

以下是一些选择与使用上拉电阻的注意事项：1. 电阻值选择上拉电阻的电阻值需要根据具体的应用场景来选择。

一般来说，电阻值越大，输入信号的稳定性越好，但同时也会增加功耗。

因此，在选择电阻值时需要权衡信号稳定性和功耗之间的关系。

2. 电阻功率选择上拉电阻的功率需要根据电路中的最大电流来选择。

一般来说，功率越大，电阻越能承受较大的电流，但同时也会增加成本和尺寸。

因此，在选择电阻功率时需要根据实际情况进行综合考虑。

3. 连接方式上拉电阻可以通过两种方式连接到芯片的输入引脚上：内部上拉和外部上拉。

内部上拉是通过芯片内部的电路实现上拉功能，而外部上拉则是将外部电阻连接到芯片的输入引脚上。

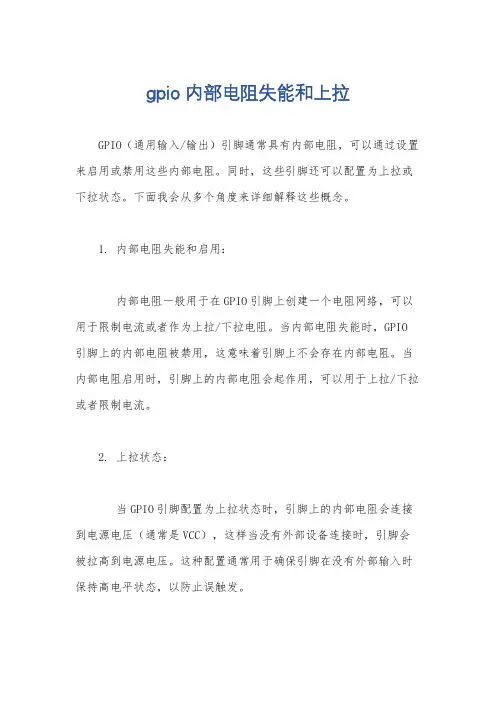

gpio内部电阻失能和上拉
GPIO（通用输入/输出）引脚通常具有内部电阻，可以通过设置来启用或禁用这些内部电阻。

同时，这些引脚还可以配置为上拉或下拉状态。

下面我会从多个角度来详细解释这些概念。

1. 内部电阻失能和启用：
内部电阻一般用于在GPIO引脚上创建一个电阻网络，可以用于限制电流或者作为上拉/下拉电阻。

当内部电阻失能时，GPIO 引脚上的内部电阻被禁用，这意味着引脚上不会存在内部电阻。

当内部电阻启用时，引脚上的内部电阻会起作用，可以用于上拉/下拉或者限制电流。

2. 上拉状态：
当GPIO引脚配置为上拉状态时，引脚上的内部电阻会连接到电源电压（通常是VCC），这样当没有外部设备连接时，引脚会被拉高到电源电压。

这种配置通常用于确保引脚在没有外部输入时保持高电平状态，以防止误触发。

3. 多角度分析：
从硬件角度来看，内部电阻失能和上拉状态的设置会影响GPIO引脚的电气特性，这对于电路设计和信号传输至关重要。

从软件角度来看，开发人员可以通过配置寄存器或使用特定的库函数来控制内部电阻和上拉状态，以满足特定的应用需求。

此外，从应用角度来看，了解内部电阻失能和上拉状态的概念可以帮助开发人员正确地设计和使用GPIO引脚，确保系统的稳定性和可靠性。

总结来说，内部电阻失能和上拉是GPIO引脚的重要特性，对于嵌入式系统和电子设备的设计和开发具有重要意义。

了解这些概念并正确地应用它们可以帮助开发人员更好地利用GPIO引脚的功能，确保系统的正常运行和稳定性。

最近一段时间一直在学习STM32和ucos的移植，使用的开发环境是keil u4版本。

仿真器是80元买的jlink。

在学习了STM32固件库和ucos内核与移植相关的程序之后，写了一个流水灯程序，准备下载到板子上看看情况。

哪知程序还没有下进去，在debug时，keil的错误提示到：Error: Flash download failed-"Cortex-M3"感觉这么错误很普遍，也是初学者常常遇到的错误，下面我就将这个错误产生的原因和解决方法赘述一下：错误产生的原因和分析，解决。

首先，我们看到提示信息是有关flash的，那么我们来查看一下STM32F103XB的数据手册关于这部分的描述（我使用的芯片是STM32F103RB，有128kflash。

）知道了原来flash在此芯片中的地址是从0x0800 0000到0x0801 FFFF 这段，也就是说这段存储空间是用来存储程序。

而在STM32芯片方面，它又有一个规则，那就是芯片启动的方式，如果你把程序下载到了flash中，那么在复位芯片之前或者通电之前，要将boot0，boot1两个引脚拉到高电平，这样在启动时，芯片初始化之后，运行程序代码才是从flash地址开始执行的。

于是，我们来查看一下keil中仿真器的设置，是不是正确，设置的选项在keil软件的project-options for target中的Utilities中，先来查看下仿真器是否选对，然后点settings，弹出如下菜单：查看一下programming Algorism 下的flash地址是否正确，如果不正确则会引起开始那个错误的提示信息，如果正确还是出现那个错误，那么按照官方给的解决方法是，删除现有的flash地址，重新配置一下，记得要选对芯片型号和地址空间。

配置好之后点击OK退出。

然后再查看一下Target中的地址，是否跟你重新添加的一致，如果一致，那么点OK退出。

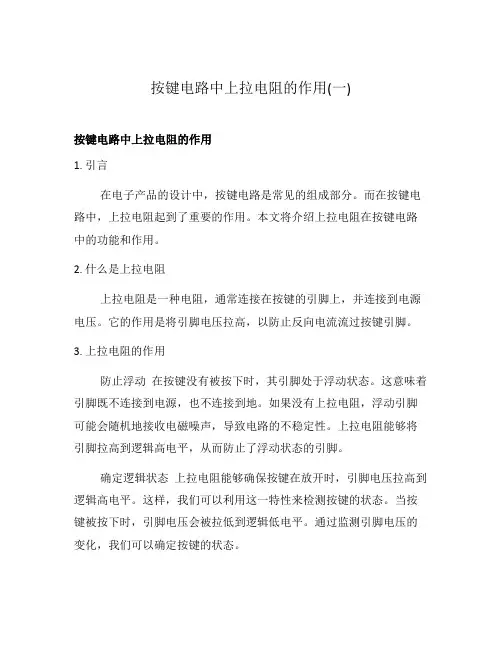

按键电路中上拉电阻的作用(一)按键电路中上拉电阻的作用1. 引言在电子产品的设计中，按键电路是常见的组成部分。

而在按键电路中，上拉电阻起到了重要的作用。

本文将介绍上拉电阻在按键电路中的功能和作用。

2. 什么是上拉电阻上拉电阻是一种电阻，通常连接在按键的引脚上，并连接到电源电压。

它的作用是将引脚电压拉高，以防止反向电流流过按键引脚。

3. 上拉电阻的作用防止浮动在按键没有被按下时，其引脚处于浮动状态。

这意味着引脚既不连接到电源，也不连接到地。

如果没有上拉电阻，浮动引脚可能会随机地接收电磁噪声，导致电路的不稳定性。

上拉电阻能够将引脚拉高到逻辑高电平，从而防止了浮动状态的引脚。

确定逻辑状态上拉电阻能够确保按键在放开时，引脚电压拉高到逻辑高电平。

这样，我们可以利用这一特性来检测按键的状态。

当按键被按下时，引脚电压会被拉低到逻辑低电平。

通过监测引脚电压的变化，我们可以确定按键的状态。

降低功耗上拉电阻还可以降低功耗。

当按键没有被按下时，因为引脚电压被上拉电阻拉高到逻辑高电平，电流消耗非常小。

这可以延长电池寿命，并提高电子产品的使用时间。

4. 上拉电阻的选择电阻值在选择上拉电阻时，需要根据具体电路的要求来确定合适的电阻值。

一般来说，上拉电阻的值应该足够大，以确保引脚电压能够稳定地达到逻辑高电平，但又不至于太大以导致电流过小而影响按键的灵敏度。

功耗和速度选择合适的电阻值还与功耗和速度有关。

较大的上拉电阻值可以降低功耗，但可能会增加按键的响应时间。

因此，在设计电路时，需要综合考虑功耗和速度的要求。

5. 结论上拉电阻在按键电路中扮演着重要的角色。

它可以防止浮动，确保逻辑状态的准确判断，并降低功耗。

在设计按键电路时，合理选择上拉电阻的参数是十分关键的。

以上是关于按键电路中上拉电阻作用的简要介绍。

希望能对读者有所帮助。

谢谢阅读！。

单片机上拉电阻作用一、单片机上拉电阻的原理单片机上拉电阻是指在单片机输入引脚与电源正电压之间连接一个高阻值电阻，通常取10kΩ以上。

在单片机中，输入引脚本质上是一个电容输入的引脚，它具有很高的输入阻抗。

当引脚没有接其他器件时，会表现出非常高的阻抗，从而形成一个高阻抗电路。

二、单片机上拉电阻的作用1.输入电平的稳定性：单片机的输入引脚直接与外部信号连接，通过上拉电阻的连接，可以使输入电平稳定。

当引脚没有接其他器件时，上拉电阻连接的是电源正电压，可以保证引脚的电平为高电平。

2.防止干扰信号：单片机输入引脚通常会受到来自外部电路的干扰，比如电磁干扰、静电干扰等。

通过上拉电阻连接，可以有效地防止这些干扰信号对单片机的影响。

3.降低功耗：当单片机输入引脚没有接其他器件时，引脚高阻抗状态下的电流非常小，因此通过上拉电阻的连接，可以降低功耗。

4.方便信号采集：上拉电阻连接的引脚通常用于接收外部信号，在信号采集中非常有用。

如果没有上拉电阻的连接，外部信号无法有效地驱动单片机输入引脚，会导致信号采集异常。

三、单片机上拉电阻的应用场景1.按键输入：在按键输入中，通常将按键连接到单片机的输入引脚上，通过上拉电阻连接，可以保证输入引脚在按键未被按下时为高电平，在按键被按下时变为低电平。

这样可以方便地检测按键输入事件。

2.信号采集：在信号采集中，通常将传感器输出信号连接到单片机的输入引脚上。

通过上拉电阻的连接，可以保证信号采集的稳定性和可靠性。

3.输入端信号处理：单片机的输入引脚通常用于接收外部信号，如PWM信号、ADC转换结果等。

通过上拉电阻的连接，可以方便地实现信号的处理和读取。

4.外设控制：在控制外设时，通常将单片机的输出引脚与外设连接。

外设通常需要有一个有效的高电平信号来控制，通过上拉电阻的连接，可以提供一个有效的高电平信号，方便实现外设的控制。

综上所述，单片机上拉电阻是单片机系统中常见的电路元件，它通过连接输入引脚与电源正电压之间的高阻值电阻，可以保证输入电平的稳定性，防止干扰信号，降低功耗，并方便信号的采集和处理，常见应用场景有按键输入、信号采集、输入端信号处理和外设控制等。

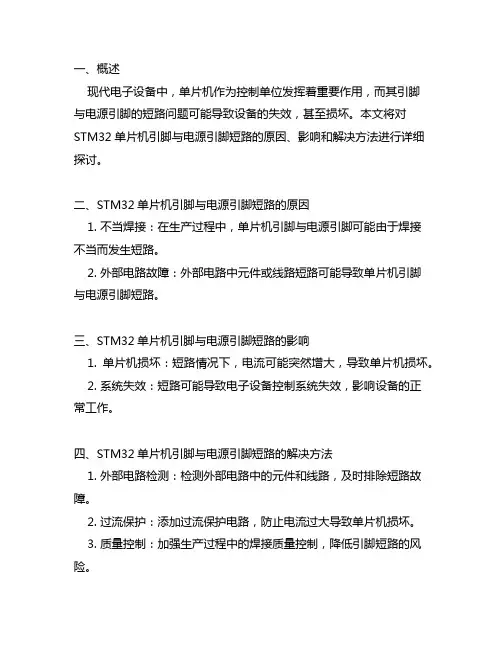

一、概述现代电子设备中，单片机作为控制单位发挥着重要作用，而其引脚与电源引脚的短路问题可能导致设备的失效，甚至损坏。

本文将对STM32单片机引脚与电源引脚短路的原因、影响和解决方法进行详细探讨。

二、STM32单片机引脚与电源引脚短路的原因1. 不当焊接：在生产过程中，单片机引脚与电源引脚可能由于焊接不当而发生短路。

2. 外部电路故障：外部电路中元件或线路短路可能导致单片机引脚与电源引脚短路。

三、STM32单片机引脚与电源引脚短路的影响1. 单片机损坏：短路情况下，电流可能突然增大，导致单片机损坏。

2. 系统失效：短路可能导致电子设备控制系统失效，影响设备的正常工作。

四、STM32单片机引脚与电源引脚短路的解决方法1. 外部电路检测：检测外部电路中的元件和线路，及时排除短路故障。

2. 过流保护：添加过流保护电路，防止电流过大导致单片机损坏。

3. 质量控制：加强生产过程中的焊接质量控制，降低引脚短路的风险。

五、结论STM32单片机引脚与电源引脚短路可能造成严重后果，需要引起足够的重视。

在生产、使用和维护过程中，应加强对引脚短路问题的管理和防范，确保电子设备的正常工作和维护。

六、外部电路检测与排除短路故障针对外部电路中可能存在的元件或线路短路问题，需要进行系统的检测与排除。

可以利用万用表等测试仪器对电路中的元件进行逐个测试，确保元件的正常工作。

对电路中的线路进行仔细排查，查找可能存在的短路情况并进行修复。

在排除短路故障的过程中，需要具备一定的电子电路知识和维修技能，尤其是对电路板的检查和焊接修复技术。

七、添加过流保护为了防止电流过大导致单片机损坏，可以考虑在电路中添加过流保护电路。

过流保护电路通常由保险丝、保护管或过流保护芯片等组成，当电流超过设定数值时，过流保护电路将切断电路中的电源，避免短路导致的损坏。

通过添加过流保护电路，可以有效保护单片机及其它电子元件免受短路引起的损坏。

八、质量控制在产品生产过程中，加强对焊接质量的控制是预防引脚短路问题的重要途径。

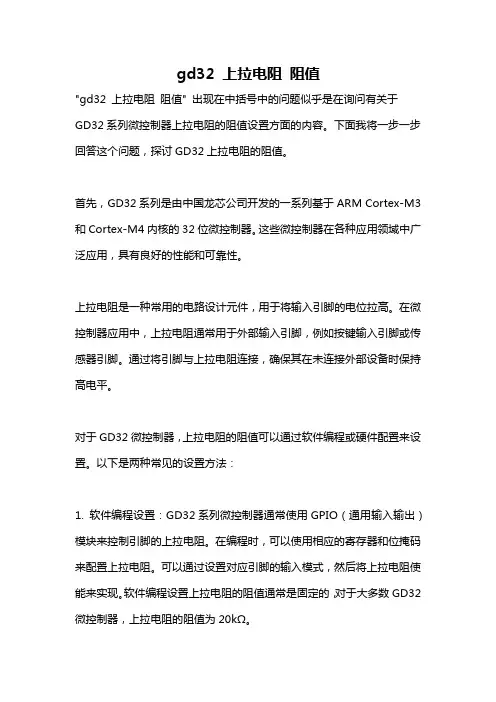

gd32 上拉电阻阻值"gd32 上拉电阻阻值" 出现在中括号中的问题似乎是在询问有关于GD32系列微控制器上拉电阻的阻值设置方面的内容。

下面我将一步一步回答这个问题，探讨GD32上拉电阻的阻值。

首先，GD32系列是由中国龙芯公司开发的一系列基于ARM Cortex-M3和Cortex-M4内核的32位微控制器。

这些微控制器在各种应用领域中广泛应用，具有良好的性能和可靠性。

上拉电阻是一种常用的电路设计元件，用于将输入引脚的电位拉高。

在微控制器应用中，上拉电阻通常用于外部输入引脚，例如按键输入引脚或传感器引脚。

通过将引脚与上拉电阻连接，确保其在未连接外部设备时保持高电平。

对于GD32微控制器，上拉电阻的阻值可以通过软件编程或硬件配置来设置。

以下是两种常见的设置方法：1. 软件编程设置：GD32系列微控制器通常使用GPIO（通用输入输出）模块来控制引脚的上拉电阻。

在编程时，可以使用相应的寄存器和位掩码来配置上拉电阻。

可以通过设置对应引脚的输入模式，然后将上拉电阻使能来实现。

软件编程设置上拉电阻的阻值通常是固定的，对于大多数GD32微控制器，上拉电阻的阻值为20kΩ。

2. 硬件配置设置：除了软件编程设置之外，GD32微控制器还提供了硬件配置选项来设置上拉电阻的阻值。

通过一些外部电路元件，如电阻分压器，可以实现不同的上拉电阻阻值。

这种方法需要进行额外的硬件设计和布局，因此更适合一些特殊需求或较大规模的项目。

总结起来，对于大多数GD32微控制器，软件编程设置的上拉电阻阻值为20kΩ。

然而，根据实际的应用需求，也可以通过硬件配置来实现其他阻值。

在设计时，应根据具体的输入引脚要求和信号特性，选择适当的上拉电阻阻值。

需要注意的是，上拉电阻的阻值并不是越大越好。

过大的上拉电阻阻值可能导致输入引脚电平抖动或失真，从而影响系统的稳定性和性能。

因此，在设置上拉电阻时，需根据具体情况进行合理选择。

总的来说，针对GD32微控制器中的上拉电阻设置，阻值的选择取决于软件编程或硬件设计需求。

把Lua移植到stm32上，效果不错！（amoBBS阿莫电子论坛）因为我们产品的需要满足不同行业需求，所以一直在寻找一个脚本语言，以便灵活配置。

前段时间还自己花时间去实现一个C语言解释器，看了一堆编译原理的东西，以及虚拟机等，头都搞大了，把基本功能实现了，但总是不满意。

后来看到lua，网上一搜:才知道魔兽世界的插件就是lua写的....，愤怒的小鸟也是lua写的，lua在苹果和android都支持lua语言开发，lua已经成为移动平台开发的新贵...lua是纯c写的最高效的脚本语言...恍然大悟，原来lua就是我要找的东西啊！正所谓：梦里寻他千百度，蓦然回首，那人却在灯火阑珊处！于是立即产生了把lua移植到stm32的想法。

到网上查了半天stm32移植lua的资料，居然一篇都没有找到，失望啊。

难道我是第一个干这事的蠢人？没办法，只好硬着头皮上了！lua果然名不虚传，代码极其简略，移植性极高，由标准ansi c写成。

移植过程非常顺利，在IAR下编译后只有几十K字节。

编译了一个bin下载到stm32后，立马就顺利运行起来。

为了测试lua的内存的需求，我把ram设置到48k字节，结果运行很顺利。

看来lua对内存的需求确实很小。

在STM32处于24M的频率下，测试了一下lua脚本的运行效率，大致为每秒2万次浮点计算。

（在我的电脑上测试lua是每秒1千万次运算）。

如果stm32设置到72M的话，大致应该是每秒6万次浮点运算。

花了几分钟时间，通过lua c api实现了几个api函数让lua调用，感觉lua和c的交互调用确实极其方便。

int main(){.....Sys_TimerInit();SerialPort_Init();IWDG_Configuration();WWDG_Configuration();__set_PRIMASK(0);Sys_TimerRequest(OTimerID7,50,1);// 这是main里面的调用luaL = lua_open();luaopen_base(L);//注_册自己的c函数到lua中lua_register(L, "average", average);lua_register(L, "Lsleep", Lsleep);lua_register(L, "Lmyputs0", Lmyputs0);InitTasks();AddTask(facetask,1);AddTask(uart0task,1);float a,c2;char buf[100];//这里是lua脚本，脚本里面又调用了自己定义得c函数, Lmyputs0---串口输出函数 average --平均值函数， Lsleep--延时函数strcpy(buf," Lmyputs0(\"start!\",6); c2=2; a1 = {\"one\",\"two\",\"three\"} a=average(10, 20, 30, 40, 50); count=0; while 1>0 do \r\n count=count+1; Lmyputs0(a1[(count%3)+1],6); Lsleep (300); \r\n end; \r\n Lmyputs0(\"end!\",4)");//让lua运行脚本!luaL_dostring(L, buf);...}//下面是几定义的函数static int average(lua_State *L) {/* 得到参数个数 */int n = lua_gettop(L); double sum = 0;int i;/* 循环求参数之和 */for (i = 1; i <= n; i++){/* 求和 */sum += lua_tonumber(L, i); }/* 压入平均值 */lua_pushnumber(L, sum / n); /* 压入和 */lua_pushnumber(L, sum);/* 返回返回值的个数 */return 2;}static int Lsleep(lua_State *L){int d;PT_Timer_t tmr0;d=lua_tonumber(L, 1);PT_TimerSet(&tmr0,d);while(PT_TimerExpired(&tmr0)==false){WDT_FLAG = 0;RunTaskList();}lua_pushnumber(L, 1);return 1;}static int Lmyputs0(lua_State *L){char *buf;int len;buf=(char *)lua_tostring(L,1);len=lua_tonumber(L, 2);myputs0(buf,len);lua_pushnumber(L, 1);return 1;}//---------------附lua的说明------------------------Lua 是一个小巧的脚本语言。

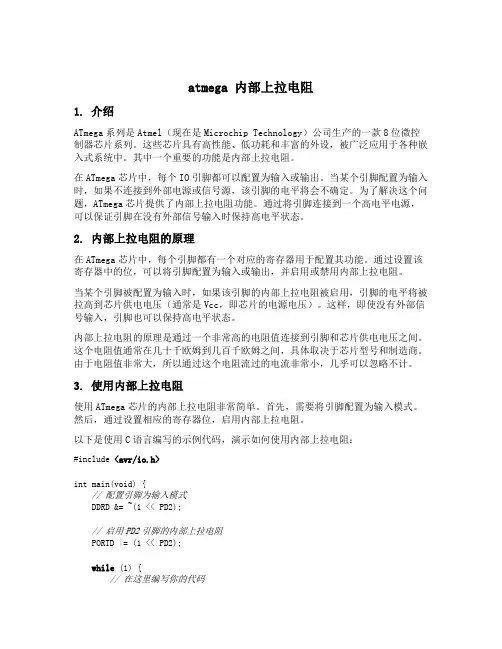

atmega 内部上拉电阻1. 介绍ATmega系列是Atmel（现在是Microchip Technology）公司生产的一款8位微控制器芯片系列。
