过程设备设计知识点过程设备设计是工程设计领域中一个重要的专业领域，它涉及到工业生产中的各种设备和系统的设计和优化。
在实际的过程设备设计中，有一些知识点是十分重要的，下面将介绍其中的一些。
一、工艺流程图工艺流程图是过程设备设计的基础。
它是通过图形的形式来表示工业生产的过程流程、设备及其操作方式、原料输入和产品输出等信息。
在设计工艺流程图的时候，需要考虑到整个生产过程的连续性和稳定性，并且合理安排设备的布局和连接方式，以便实现高效的生产。
二、设备选择与设计在过程设备设计中，设备的选择和设计是至关重要的。
首先，需要根据工艺要求和产品规格选择适合的设备类型；其次，需要考虑到设备的性能指标，如容量、转速、温度等；最后，需要进行设备的详细设计，包括结构设计、材料选取和加工工艺等方面。
三、安全性设计在过程设备设计中，安全性设计是一个非常重要的方面。
需要考虑到设备在运行过程中的安全性能，包括设备的稳定性、可靠性和防护措施等。
同时，还需要考虑到设备的维护和修理方便性，以确保设备在出现故障时能够及时修复，减少生产中的停工时间。
四、能耗与效率在过程设备设计中，能耗与效率也是需要考虑的重要因素。
需要通过合理的设计和优化来减少能耗，并提高生产的效率。
其中，可以通过改进设备的结构和材料，优化工艺流程，以及采用先进的节能技术等方式来实现。
五、环境友好设计过程设备设计要兼顾环境保护的要求。
需要考虑到设备在运行过程中可能产生的废气、废水、废固等污染物的排放问题，并采取相应的措施进行处理和净化，以确保符合环保法规和标准。
六、自动化与智能化随着科技的进步，过程设备设计也逐渐实现了自动化与智能化。
在设计过程中，需要考虑到设备的自动化控制和智能化管理，以提高生产的自动化程度和生产的智能化水平，并降低人工操作的难度和疲劳度。
总结：过程设备设计是一个涉及广泛且复杂的专业领域，需要综合运用各种知识和技术。
本文主要介绍了工艺流程图、设备选择与设计、安全性设计、能耗与效率、环境友好设计以及自动化与智能化等知识点。

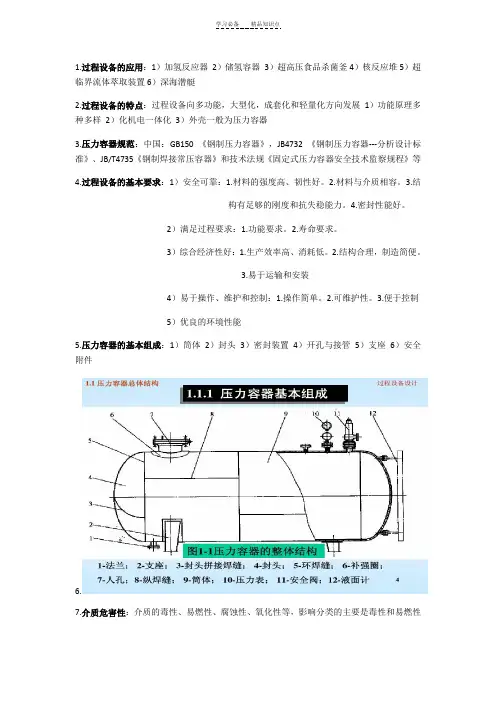

1.过程设备的应用：1）加氢反应器2）储氢容器3）超高压食品杀菌釜4）核反应堆5）超临界流体萃取装置6）深海潜艇2.过程设备的特点：过程设备向多功能，大型化，成套化和轻量化方向发展1）功能原理多种多样2）化机电一体化3）外壳一般为压力容器3.压力容器规范：中国：GB150 《钢制压力容器》，JB4732 《钢制压力容器---分析设计标准》、JB/T4735《钢制焊接常压容器》和技术法规《固定式压力容器安全技术监察规程》等4.过程设备的基本要求：1）安全可靠：1.材料的强度高、韧性好。
2.材料与介质相容。
3.结构有足够的刚度和抗失稳能力。
4.密封性能好。
2）满足过程要求：1.功能要求。
2.寿命要求。
3）综合经济性好：1.生产效率高、消耗低。
2.结构合理，制造简便。
3.易于运输和安装4）易于操作、维护和控制：1.操作简单。
2.可维护性。
3.便于控制5）优良的环境性能5.压力容器的基本组成：1）筒体2）封头3）密封装置4）开孔与接管5）支座6）安全附件6.7.介质危害性：介质的毒性、易燃性、腐蚀性、氧化性等，影响分类的主要是毒性和易燃性8.毒性：极度危害（Ⅰ级）<0.1mg/m3 高度危害（Ⅱ级）0.1~1mg/m3中度危害（Ⅲ级）1~10mg/m3 轻度危害（Ⅳ级）>10mg/m39.压力容器的分类：1）按压力容器等级分：低压容器L 0.1~1.6MPa；中压容器M1.6~10.0MPa ；高压容器H 10~100MPa；超高压容器U 100MPa~2）按容器在生产中的作用分类：反应压力容器R；换热压力容器E；分离压力容器S；储存压力容器C球罐B。
3）按安装方式分类：固定式压力容器；移动式压力容器。
4）按安全技术管理分类：1.介质分组：第一组介质：毒性危害程度为极度危害、高度危害的化学介质，易爆介质，液化气体。
第二组介质2.压力容器分类10.国外主要规范标准简介：ASME规范（美国）JIS B8266《压力容器构造---特定标准》（日本）EEC/EC指令和协调标准（欧盟）11.国内主要规范标准介绍：法律---行政法规---部门规章---安全技术规范---引用标准12.压力来源的三种情况：一是流体经泵或压缩机，通过与容器相连接的管道，输入容器内而产生压力。
过程设备设计期末考卷一、选择题（每题2分，共20分）1. 过程设备设计的主要目的是（）。
A. 提高设备性能B. 降低生产成本C. 保证设备安全D. 满足生产工艺要求2. 下列哪种设备不属于过程设备？（）A. 反应釜B. 蒸馏塔C. 风机D. 泵3. 过程设备设计的基本原则不包括（）。
A. 安全性B. 可靠性C. 经济性D. 实用性A. 生产能力B. 操作压力C. 设备材质D. 设备形状5. 下列哪种设备适用于高温、高压工况？（）A. 球罐B. 圆柱形储罐C. 立式储罐D. 卧式储罐6. 过程设备设计中，下列哪种应力属于一次应力？（）A. 温差应力B. 外压应力C. 重力应力D. 装饰应力A. GB 150B. ASMEC. JB 4732D. API8. 在过程设备设计中，下列哪种因素对设备的疲劳寿命影响最大？（）A. 材料性能B. 设备尺寸C. 工作温度D. 工作压力9. 下列哪种设备密封形式适用于有毒、易燃介质？（）A. 填料密封B. 垫片密封C. 橡胶密封D. 齿轮密封10. 过程设备设计中，下列哪种结构不利于设备的散热？（）A. 折流板B. 挡板C. 支承D. 拉杆二、填空题（每题2分，共20分）1. 过程设备设计的主要内容包括：____、____、____、____和____。
2. 压力容器的设计压力分为三个等级：____、____和____。
3. 设备的公称直径是指____的直径。
4. 过程设备设计中，常用的焊接方法有：____、____、____和____。
5. 在设备设计中，为了保证设备的强度和稳定性，通常需要对____、____、____和____等部位进行加强。
6. 设备的腐蚀裕量应根据____、____和____等因素确定。
7. 过程设备设计中，常用的法兰标准有：____、____和____。
8. 设备的绝热层分为____、____和____三个等级。
9. 设备的抗震设计应考虑____、____和____等因素。
1．根据几何形式的不同可以把化工生产中用到的反应器分为：锅式、塔式、管式、固定床或流化床反应器等。
2．选择釜式反应器的搅拌器时，需要考虑的主要因素有：搅拌目的、化学反应要求和物料物性等。
3．根据传热过程方程式，欲强化搅拌反应釜的传热，可以采取提高传热面积，提高传热系数和增大传热温差等措施。
4．反应器中流体微元在流动方向（即轴向）上的混合，称做返混。
这种现象的存在会使反应物的浓度降低，造成反应速度也降低。
5．物料衡算的理论基础是：质量守衡定律。
6．要控制一定的反应温度，可采用间壁传热式、直接传热式、蒸发式传热、外循环传热或绝热式传热等传热形式对反应器进行换热。
7．液体从轴向流入叶轮，并从轴向流出的叶轮，称为轴向流叶轮；液体从轴向流入，径向流出的叶轮，称为径向流叶轮。
8．在理想置换反应器中，所有流体微元的停留时间相同，同一横截面上各处物料的组成和温度都是相同的，反应时间也相同。
9．确定搅拌反应器的搅拌功率时，反映物料的流动特性的准数为：Re，反映重力影响的准数为：Fr。
10．间歇反应器内反应物料的浓度是时间的函数，与其在反应器内的空间位置无关；并且物料中的所有流体微元在反应器内的反应时间都是相同的。
11．确定搅拌反应器的搅拌功率时，准数Fr反映了重力对功率的影响，准数Re反映了物料的流动特性对功率的影响。
12．对于理想混合反应器来说，反应器内部各处的物料组成和温度都是相同的，且等于出口处的组成和温度。
13．间歇反应器内反应物料的浓度是时间的函数，与其在反应器内的空间位置无关；并且物料中的所有流体微元在反应器内的反应时间都是相同的。
14．对于理想混合反应器来说，反应器内部各处和出口处的物料的组成和温度都是相同的。
15. 精细化学品的特点：多品种、化学反应复杂、反应物料相态多样化、反应介质腐蚀性强、高技术密集度。
16. 精细化率=精细化工总产值/化工总产值17.一般说来，对于互不相溶的非均相体系，通常采用涡轮式或推进式搅拌器作强烈的混合；对于不太强烈的混合，如固态或悬浮态物料，不要求剧烈的搅拌，大多采用桨式或锚式搅拌器。
