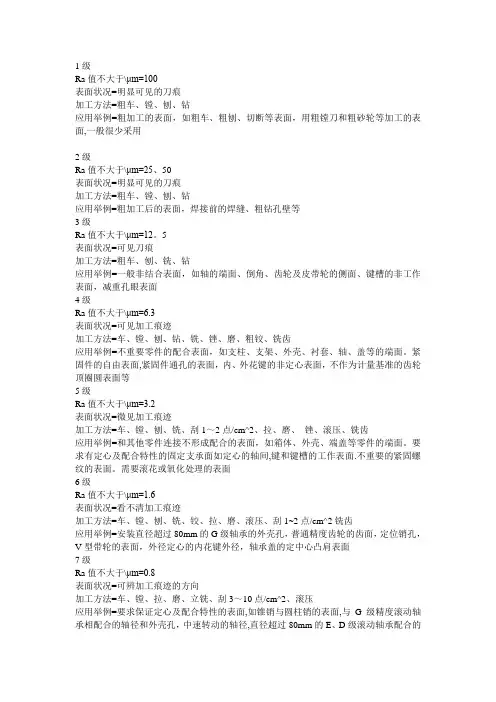

1级
Ra值不大于\μm=100
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面,一般很少采用
2级
Ra值不大于\μm=25、50
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等
3级
Ra值不大于\μm=12。5
表面状况=可见刀痕
加工方法=粗车、刨、铣、钻
应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面
4级
Ra值不大于\μm=6.3
表面状况=可见加工痕迹
加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿
应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面,紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等
5级
Ra值不大于\μm=3.2
表面状况=微见加工痕迹
加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、 锉、滚压、铣齿
应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间,键和键槽的工作表面.不重要的紧固螺纹的表面。需要滚花或氧化处理的表面
6级
Ra值不大于\μm=1.6
表面状况=看不清加工痕迹
加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1~2点/cm^2铣齿
应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面
7级
Ra值不大于\μm=0.8
表面状况=可辨加工痕迹的方向
加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压
应用举例=要求保证定心及配合特性的表面,如锥销与圆柱销的表面,与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径,直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8,H9)，磨削的齿轮表面等

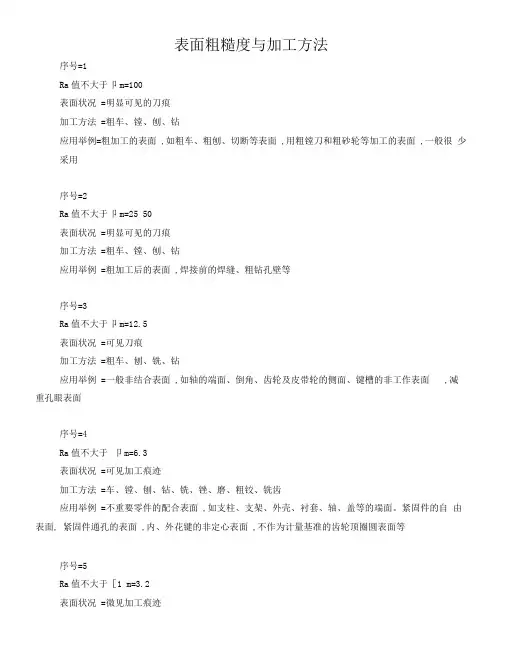

表面粗糙度选用
-----------------------------------------------------------
序号=1
Ra值不大于\μm=100
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用
-----------------------------------------------------------
序号=2
Ra值不大于\μm=25、50
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等
-----------------------------------------------------------
序号=3
Ra值不大于\μm=12.5
表面状况=可见刀痕
加工方法=粗车、刨、铣、钻
应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面
-----------------------------------------------------------
序号=4
Ra值不大于\μm=6.3
表面状况=可见加工痕迹
加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿
应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等
-----------------------------------------------------------
序号=5
Ra值不大于\μm=3.2
表面状况=微见加工痕迹
加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、 锉、滚压、铣齿
应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1 表面粗糙度选择 很详细的
37．表面粗糙度如何选择？
答：表面粗糙度的选择既要满足零件表面的使用功能要求，又要考虑加工的经济性。
38．用类比法确定表面粗糙度时，对高度参数一般按哪些原则选择？
答：同一零件上，工作表面的表面粗糙度值应小于非工作表面。
摩擦表面的表面粗糙度值应小于非摩擦表面；滚动摩擦表面的表面粗糙度值应小于滑动摩擦表面；运动速度高、单位压力大的表面粗糙度值应小。
受循环载荷的表面及易引起应力集中的部位（如圆角、沟槽）表面粗糙度值应选得小些。
配合性质要求高的结合表面，配合间隙小的配合表面以及要求连接可靠，受重载的过盈配合表面等都应取较小的表面粗糙度值。
配合性质相同，零件尺寸越小，其表面粗糙度值应越小。同一精度等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。
对于配合表面，其尺寸公差、形状公差、表面粗糙度应当协凋，一般情况下有一定的对应关系。
39．表面粗糙度Ra为50-100μm时，表面形状什么特征，如何应用？
答：表面形状特征为明显可见刀痕，应用于粗造的加工面，一般很少采用。铸、锻、气割毛坯可达此要求。
40．表面粗糙度Ra为25μm时，表面形状什么特征，如何应用？
答：表面形状特征为可见刀痕，应用于粗造的加工面，一般很少采用。铸、锻、气割毛坯可达此要求。
41．表面粗糙度Ra为12.5μm时，表面形状什么特征，如何应用？
答：表面形状特征为微见刀痕, 应用于粗加工表面比较精确的一级，应用范围较广，如轴端面、倒角、螺钉孔和铆钉孔的表面、垫圈的接触面等。
42．表面粗糙度Ra为6.3μm时，表面形状什么特征，如何应用？
答：表面形状特征为可见加工痕迹，应用于半粗加工面，支架、箱体、离合器、皮带轮侧面、凸轮侧面等非接触的自由表面，与螺栓头和铆钉头相接触的表面，所有轴和孔的退刀槽，一般遮板的结合面等。
43．表面粗糙度Ra为3.2μm时，表面形状什么特征，如何应用？
表面粗糙度的概念及计算方法
论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。这就是零件加工后的表面粗糙度。过去称为表面光洁度。
国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。 高度参数共有三个:
轮廓的平均算术偏差(Ra)如图1所示，通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，即
F1+F3+........+Fn-1=F2+F4+.......+Fn
图1 轮廓的平均算术偏差
轮廓的平均算术偏差值Ra，就是在一定测量长度 l 范围内，轮廓上各点至中线距离绝对值的平均算术偏差。用算式表示
或近似写成 不平度平均高度(Rz)就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离(图2)，即
图2 不平度平均高度
轮廓最大高度Ry，就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
间距参数共有两个：
轮廓单峰平均间距S，就是在取样长度内，轮廓单峰间距的平均值。而轮廓单峰间距，就是两相邻轮廓单峰的最高点在中线上的投影长度Si。
轮廓微观不平度的平均间距Sm。含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。
综合参数只有一个，就是轮廓支承长度率tp。它是轮廓支承长度np与取样长度l之比。
在原有的国家标准中，表面光洁度分为14级，其代号为1、2........;14。后的数字越大，表面光洁度就越高，即表面粗糙度数值越小。
在车间生产中，常根据表面粗糙度样板和加工出来的零件表面进行比较，用肉眼或手指的感觉，来判断零件表面粗糙度的等级。此外，还有很多测量光洁度的仪器。
