帮助文档ABAQUS Example Problems Menual
1. 静态应力/位移分析
1.1． 静态与准静态应力分析
1.1.1. 螺栓结合型管法兰连接的轴对称分析
1.1.2. 薄壁机械肘在平面弯曲与内部压力下的弹塑性失效
1.1.3. 线弹性管线在平面弯曲下的参数研究
1.1.4. 橡胶海绵在圆形凸模下的变形分析
1.1.5. 混泥土板的失效
1.1.6. 有接缝的石坡稳定性研究
1.1.7. 锯齿状梁在循环载荷下的响应
1.1.8. 静水力学流体单元：空气弹簧模型
1.1.9. 管连接中的壳-固体子模型与壳-固体耦合的建立
1.1.10. 无应力单元的再激活
1.1.11. 黏弹性轴衬的动载响应
1.1.12. 厚板的凹入响应
1.1.13. 叠层复合板的损害和失效
1.1.14. 汽车密封套分析
1.1.15. 通风道接缝密封的压力渗透分析
1.1.16. 震动缓冲器的橡胶/海绵成分的自接触分析
1.1.17. 橡胶垫圈的橡胶/海绵成分的自接触分析
1.1.18. 堆叠金属片装配中的子模型分析
1.1.19. 螺纹连接的轴对称分析
1.1.20. 周期热-机械载荷下的汽缸盖的直接循环分析
1.1.21. 材料（沙产品）在油井中的侵蚀分析
1.1.22. 压力容器盖的子模型应力分析
1.1.23. 模拟游艇船体中复合涂覆层的应用
1.2． 屈曲与失效分析
1.2.1．圆拱的完全弯曲分析
1.2.2. 层压复合壳中带圆孔圆柱形面的屈曲分析
1.2.3． 点焊圆柱的屈曲分析
1.2.4. K型结构的弹塑性分析
1.2.5. 不稳定问题：压缩载荷下的加强板分析
1.2.6． 缺陷敏感柱型壳的屈曲分析
1.3. 成形分析
1.3.1. 圆柱形坯料墩粗：利用网格对网格方案配置与自适应网格
的准静态分析
1.3.2. 矩形方盒的超塑性成型

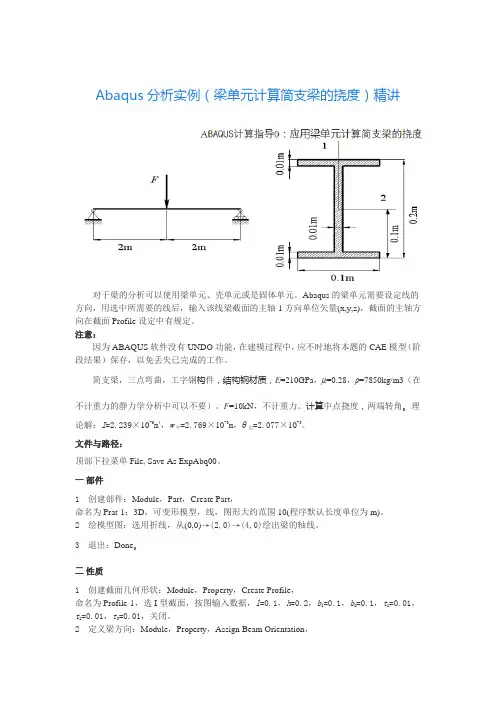

Abaqus分析实例（梁单元计算简支梁的挠度）精讲
对于梁的分析可以使用梁单元、壳单元或是固体单元。Abaqus的梁单元需要设定线的方向，用选中所需要的线后，输入该线梁截面的主轴1方向单位矢量(x,y,z)，截面的主轴方向在截面Profile设定中有规定。
注意：
因为ABAQUS软件没有UNDO功能，在建模过程中，应不时地将本题的CAE模型（阶段结果）保存，以免丢失已完成的工作。
简支梁，三点弯曲，工字钢构件，结构钢材质，E=210GPa，μ=0.28，ρ=7850kg/m3（在不计重力的静力学分析中可以不要）。F=10kN，不计重力。计算中点挠度，两端转角。理论解：I=2.239×10-5m4，w中=2.769×10-3m，θ边=2.077×10-3。
文件与路径：
顶部下拉菜单File, Save As ExpAbq00。
一 部件
1 创建部件：Module，Part，Create Part，
命名为Prat-1；3D，可变形模型，线，图形大约范围10(程序默认长度单位为m)。
2 绘模型图：选用折线，从(0,0)→(2,0)→(4,0)绘出梁的轴线。
3 退出：Done。
二 性质
1 创建截面几何形状：Module，Property，Create Profile，
命名为Profile-1，选I型截面，按图输入数据，l=0.1，h=0.2，bl=0.1，b2=0.1，tl=0.01，t2=0.01，t3=0.01，关闭。
2 定义梁方向：Module，Property，Assign Beam Orientation， 选中两段线段，输入主轴1方向单位矢量(0,0,1)或(0,0,-1)，关闭。
3 定义截面力学性质：Module，Property，Create Section，
命名为Section-1，梁，梁，截面几何形状选Profile-1，输入E=210e9（程序默认单位为N/m2，GPa=109 N/m2），
1：模块：部件
2：从菜单栏中选择部件→创建，弹出创建部件对话框
名称：LIAN_FuJian
模型空间：三维
类型：可变形
形状：实体
类型：拉伸
大约尺寸：2000，为部件最大尺寸的2倍
3：点击继续，进入草绘模式，为实体拉伸绘制截面草图。
4：点击创建圆工具，绘制2个同心圆。大圆直径为1000，小圆直径为400。
5：点击创建构造：圆工具，绘制一个直径为700的构造圆。
6：点击创建构造工具，创建2条构造线，一并添加固定约束。
7：点击创建圆工具，以构造圆与竖直构造线的交点为圆心，绘制一个直径为100的圆。
8：点击环形阵列工具，点选刚才创建的圆为要阵列的实体，按下鼠标中键，弹出环形阵列对话框
个数：6
总角度：360
点击确定
阵列结果如下：
9：在绘图区按下鼠标中键，弹出编辑基本拉伸对话框
类型：指定深度
深度：200
点击确定，第一个部件绘制完成
10：创建第二个部件-轴：ZHOU。
（二）装配
1：模块：装配
2：点击创建实例工具，弹出创建实例对话框
创建实例：从部件
部件：按住Ctrl选取LIAN_FuJian与ZHOU这2个部件
实例类型：非独立（网格在部件上）
点击确定，装配体如下
2：点击平移实例工具，选择ZHOU为要平移的实例，点击完成。输入平移向量的起始点（0，0，0），回车；输入平移向量的终点（0，0，100），回车。再点击确定，平移后的装配体如下
3：点击合并/切割实例工具，弹出合并/切割实体对话框。
部件名：ASM
运算：合并-几何
原始实体：禁用
相交边界：删除
点击继续，选择待合并的实例，框选整个模型，点击完成。
4：在模型树下删除LIAN_FuJian-1和ZHOU-1
5：由于在接下来的分析中只需要用到ASM部件，故可以将LIAN_FuJian和ZHOU删除。
模块：部件
点击部件管理器工具，选中LIAN_FuJian和ZHOU，删除。
（三）定义材料和截面属性 1：模块：属性
abaqus弯曲应变 -回复
Abaqus弯曲应变 - 了解和应用
引言：
Abaqus是一种非常强大的有限元分析工具，广泛应用于工程领域。在这篇文章中，我们将深入探讨Abaqus软件在弯曲应变分析中的应用。我们将从基本概念开始，逐步解释Abaqus中的弯曲应变计算，并通过一个实际案例详细说明其应用。
第一部分：基本概念
在进入Abaqus软件的具体应用之前，让我们先来了解一些与弯曲应变相关的基本概念。弯曲应变是指在物体的横向加载下，由于受力作用发生的变形。它可以描述为物体上的各点发生的拉伸和挤压。
在弯曲应变中，我们通常使用弯矩（Moment）这一物理量来描述受力情况。弯矩是指应力在截面上的一个力矩，它会引起物体产生弯曲应变。
第二部分：Abaqus的使用
现在，我们将介绍如何在Abaqus软件中进行弯曲应变分析。首先，我们需要定义我们的模型。可以通过Abaqus提供的建模工具来创建模型，也可以导入从其他软件中生成的模型。
在创建或导入模型后，我们需要定义材料属性和加载条件。材料属性包括弯曲模量、屈服应力等。加载条件指定了施加在模型上的外部载荷。
接下来，我们需要定义模型的几何约束条件。这些约束条件通常包括模型基座状态、轴向约束等。
在完成模型的建立后，我们可以进行网格划分。网格划分是将模型分割为较小单元的过程，这些单元被称为元素。网格划分对于完成后续分析非常重要，可以通过Abaqus提供的自动网格划分算法或手动设置网格划分参数。
第三部分：Abaqus中的弯曲应变分析
在定义好模型并进行网格划分后，我们可以进行弯曲应变分析。首先，我们需要选择适当的求解器类型和求解器选项。通常，在弯曲应变分析中，我们选择隐式动态或静态求解器。
在设置好求解器选项后，我们需要定义输出请求。通过定义输出请求，我们可以选择并记录感兴趣的结果数据，如应力、应变、位移等。
接下来，我们可以运行分析并查看结果。Abaqus为我们提供了各种结果查看工具，如图形查看、结果图表等。这些工具可以帮助我们直观地理解和分析结果。
