DB9串口引脚定义

九针串口Serial

(PC 9)

1 CD 载波检测

2 RXD 接收数据

3 TXD 发送数据

4 DTR 数据终端准备好

5 GND 地

6 DSR 设备准备好

7 RTS 发送请求

8 CTS 清除发送

9 RI 铃声指示

9针串口引脚定义 25针串口引脚定义

9针RS-232串口（DB9）

. 25针RS-232串口（DB25）

引脚 简写 功能说明 引脚 简写 功能说明

1 CD 载波侦测（Carrier Detect） 8 CD 载波侦测（Carrier Detect）

2 RXD 接收数据（Receive） 3 RXD 接收数据（Receive）

3 TXD 发送数据（Transmit） 2 TXD 发送数据（Transmit）

4 DTR 数据终端准备（Data Terminal Ready） 20 DTR 数据终端准备（Data Terminal Ready）

5 GND 地线（Ground） 7 GND 地线（Ground）

6 DSR 数据准备好（Data Set Ready） 6 DSR 数据准备好（Data Set Ready）

7 RTS 请求发送（Request To Send） 4 RTS 请求发送（Request To Send）

8 CTS 清除发送（Clear To Send） 5 CTS 清除发送（Clear To Send）

9 RI 振铃指示（Ring Indicator） 22 RI 振铃指示（Ring Indicator）

RS-232-C 串口通讯详解

串行通信接口标准经过使用和发展，目前已经有几种。但都是在RS-232标准的基础上经过改进而形成的。所以，以RS-232C为主来讨论。RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。它适合于数据传输速率在0～20000b/s范围内的通信。这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

1 / 7

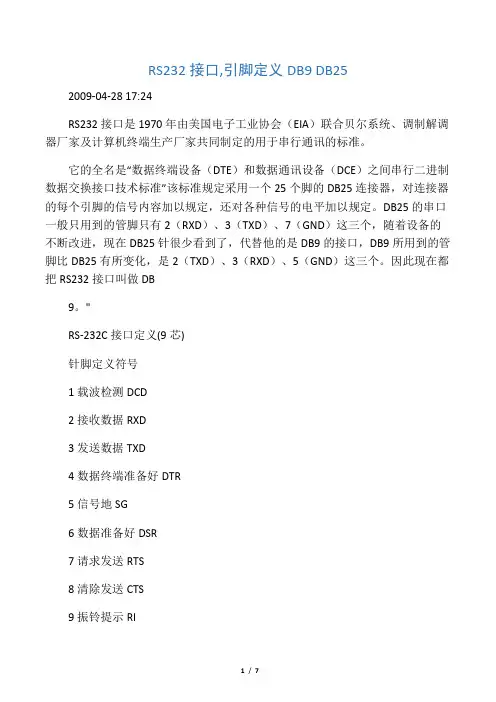

RS232接口,引脚定义DB9 DB25

2009-04-28 17:24

RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。因此现在都把RS232接口叫做DB

9。"

RS-232C接口定义(9芯)

针脚定义符号

1载波检测DCD

2接收数据RXD

3发送数据TXD

4数据终端准备好DTR

5信号地SG

6数据准备好DSR

7请求发送RTS

8清除发送CTS

9振铃提示RI

2 / 7

RS-232C接口定义(25芯)

针脚定义符号

1频蔽地线

2发送数据TXD

3接收数据RXD

4请求发送RTS

5允许发送CTS

6数据准备好DSR

7信号地SG

8载波检测DCD

9发送返回(+)

10未定义

11数据发送(-)

12~17未定义

18数据接收(+)

19未定义

20数据终端准备好DTR

21未定义

22振铃RI

23~24未定义

25接收返回(-)

3 / 7

由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：

（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。

精品文档

. 电脑9针串口

电脑串口引脚定义

按序号说明：

1 载波检测(DCD)

2 接受数据(RXD)

3 发出数据(TXD)

4 数据终端准备好(DTR)

5 信号地线(SG)

6 数据准备好(DSR)

7 请求发送(RTS)

8 清除发送(CTS)

9 振铃指示(RI)

串口母头连接器的管脚定义

9 PIN-connector 25 PIN-connector Name Dir Description

1 8 CD input Carrier Detect

2 3 RXD input Receive Data

3 2 TXD output Transmit Data

4 20 DTR output Data Terminal Ready

5 7 GND -- System Ground

6 6 DSR input Data Set Ready

7 4 RTS output Request to Send

8 5 CTS input Clear to Send

9 22 RI input Ring Indicator 精品文档

. 此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：

，注意图和总引脚的标号。

针脚 定义 符号

1 载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端准备好 DTR

5 信号地 SG

6 数据准备好 DSR

7 请求发送 RTS

8 清除发送 CTS

9 振铃提示 RI

Pin 1 Received Line Signal Detector(Data Carrier Detect)

RS232 DB9 计算机接口定义

9 针接口针脚定义 Pin 1 Received Line Signal Detector (Data

说明：实际开发接口时，一般只要 2，3，5，即收、发和地三根线，就能实

现通信。

Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal

ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear

To

SendPin 9 Ring IndicatorRS232 接口针脚定义 25 针的接口定义：Pin 1 Protective

GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear

To

SendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal

Detector(Data Carrier Detect)Pin 20 Data Terminal Ready

接线说明 1.DB9 和 DB25 的常用信号脚说明

9 针串口（DB9） 25 针串口（DB25）针号功能说明 缩写 针号功能说明

缩写 1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD 3 接收数

据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端

准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备

好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9

振铃指示 DELL 22 振铃指示 DELL
