DB9串口引脚定义

RS232 DB9 计算机接口定义之青柳念文创作0114 11:28说明：实际开辟接口时，一般只要2，3，5，即收、发和地三根线，就可以实现通信.DB9和DB25的常常使用信号脚说明;RS232接口针脚定义(0820 16:24:21)标签：杂谈分类：电子专业9针接口针脚定义Pin 1 Received Line Signal Detector (Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring IndicatorRS232接口针脚定义25针的接口定义：Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal Detector(Data Carrier Detect)Pin 20 Data Terminal Ready接线说明1.DB9和DB25的常常使用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接纳数据 RXD3 接纳数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7RS232接口RS232串行接口尺度今朝RS232是PC机与通信工业中应用最广泛的一种串行接口.RS232被定义为一种在低速率串行通讯中增加通讯间隔的单端尺度.RS232采纳不服衡传输方式，即所谓单端通讯.图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25毗连器时是2脚相对7脚（信号地）的电平，DB25各引脚定义拜见图1.典型的RS232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在5～15V电平.当无数据传输时，线上为TTL，从开端传送数据到竣事，线上电平从TTL电平到RS232电平再返回TTL电平.接纳器典型的工作电平在+3～+12V与3～12V.由于发送电平与接纳电平的差仅为2V至3V左右，所以其共模抑制才能差，再加上双绞线上的分布电容，其传送间隔最大为约15米，最高速率为20kb/s.RS232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ.所以RS232适合当地设备之间的通信.其有关电气参数拜见表1.。

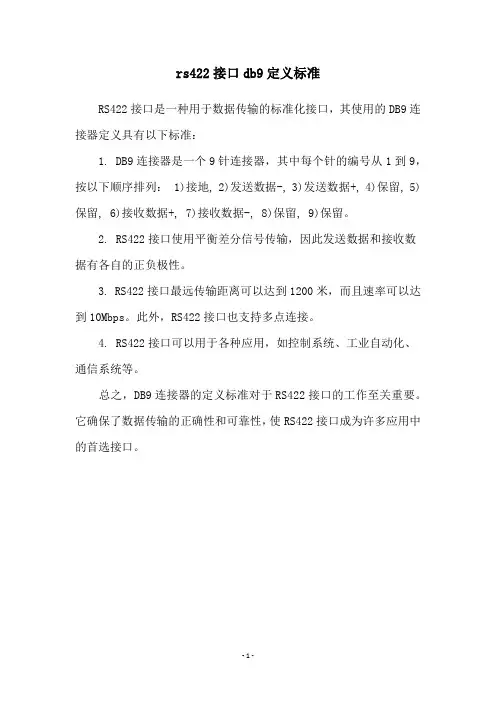

rs422接口db9定义标准
RS422接口是一种用于数据传输的标准化接口，其使用的DB9连接器定义具有以下标准：
1. DB9连接器是一个9针连接器，其中每个针的编号从1到9，按以下顺序排列： 1)接地, 2)发送数据-, 3)发送数据+, 4)保留, 5)保留, 6)接收数据+, 7)接收数据-, 8)保留, 9)保留。

2. RS422接口使用平衡差分信号传输，因此发送数据和接收数据有各自的正负极性。

3. RS422接口最远传输距离可以达到1200米，而且速率可以达到10Mbps。

此外，RS422接口也支持多点连接。

4. RS422接口可以用于各种应用，如控制系统、工业自动化、通信系统等。

总之，DB9连接器的定义标准对于RS422接口的工作至关重要。

它确保了数据传输的正确性和可靠性，使RS422接口成为许多应用中的首选接口。

- 1 -。

9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

一、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

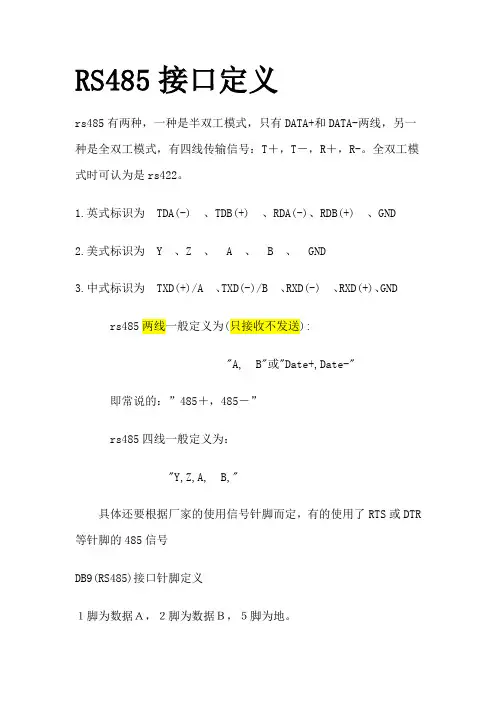

RS485接口定义rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。

全双工模式时可认为是rs422。

1.英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+) 、GND2.美式标识为Y 、Z 、 A 、 B 、GND3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为(只接收不发送):"A, B"或"Date+,Date-"即常说的：”485＋，485－”rs485四线一般定义为："Y,Z,A, B,"具体还要根据厂家的使用信号针脚而定，有的使用了RTS或DTR 等针脚的485信号DB9(RS485)接口针脚定义１脚为数据Ａ，２脚为数据Ｂ，５脚为地。

RS-422的电气性能与RS-485完全一样。

主要的区别在于：RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。

由于RS-422的收与发是分开的，所以可以同时收和发（全双工）。

RS-485有2根信号线：发送和接收都是A和B。

由于RS-485的收与发是共用两根线所以不能够同时收和发（半双工）。

* 能否将RS-422的Y-A短接作为RS-485的A，将RS-422的Z-B短接作为RS-485的B呢？回答：不一定。

条件是RS-422必须是能够支持多机通信的。

波士电子的所有接口转换器的RS-422口都能够支持全双工多机通信，所以可以这样简单转换为RS-485。

RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或RS-422）通信要求通信双方的地电位差小于 1V。

即：半双工通信接 3 根线（+A、—B、地），全双工通信接 5 根线（+发、—发、+收、—收、地）。

为了安全起见，建议通信机器的外壳接大地。

接线及引脚分配RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。

串口引脚定义图管脚定义vpc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)DB9 公头母头串口引脚定义1．RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义RXD TXD 地内部相连内部相连PC/XT 机上的串行口是25 针公插座，引脚定义为Transmit Data Request to SendData Terminal Ready硬件握手原理：第二种是使用硬件线握手。

和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。

第一组线是RTS （Request to Send）和CTS（Clear to Send）。

当接收方准备好接收数据，它置高RTS线表示它准备好了，如果发送方也就绪，它置高CTS，表示它即将发送数据。

另一组线是DTR（Data Terminal Ready）和DSR（Data Set Ready）。

这些现主要用于Modem通信。

使得串口和Modem通信他们的状态。

例如：当Modem已经准备好接收来自PC的数据，它置高DTR线，表示和电话线的连接已经建立。

读取DSR线置高，PC机开始发送数据。

一个简单的规则是DTR/DSR用于表示系统通信就绪，而RTS/CTS用于单个数据包的传输。

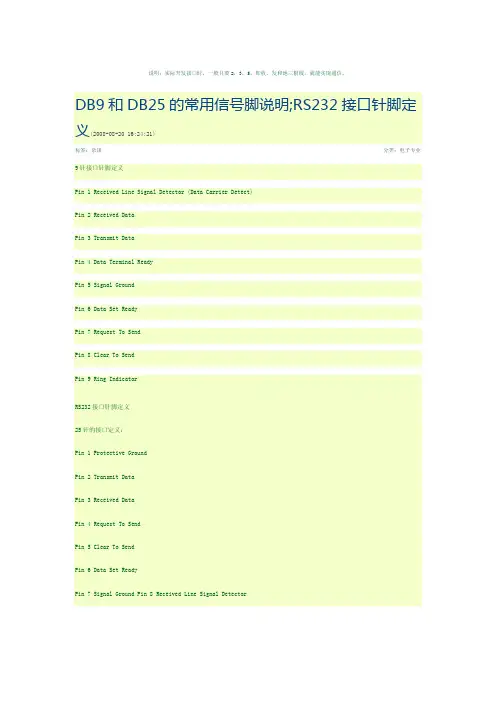

说明：实际开发接口时，一般只要2，3，5，即收、发和地三根线，就能实现通信。

DB9和DB25的常用信号脚说明;RS232接口针脚定义(2008-08-20 16:24:21)标签：杂谈分类：电子专业9针接口针脚定义Pin 1 Received Line Signal Detector (Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring IndicatorRS232接口针脚定义25针的接口定义：Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal Detector(Data Carrier Detect)Pin 20 Data Terminal Ready接线说明1.DB9和DB25的常用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7RS-232接口RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS232 DB9 计算机接口定义之宇文皓月创作0114 11:28说明：实际开发接口时，一般只要2，3，5，即收、发和地三根线，就能实现通信。

DB9和DB25的经常使用信号脚说明;RS232接口针脚定义(0820 16:24:21)标签：杂谈分类：电子专业9针接口针脚定义Pin 1 Received Line Signal Detector (Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring IndicatorRS232接口针脚定义25针的接口定义：Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal Detector(Data Carrier Detect)Pin 20 Data Terminal Ready接线说明1.DB9和DB25的经常使用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7RS232接口RS232串行接口尺度目前RS232是PC机与通信工业中应用最广泛的一种串行接口。

9针串口引脚功能使用串口进进行通信时，我们最主要关心的时以下这三个引脚：5 GND2 RXD3 TXD要完成数据的发送与接收就必须要到上面这三个引脚。

而其它引脚是用来控制传输规则的，即握手协议。

下面是9针串口（DB9），引脚功能。

引脚号缩写英文全称功能说明1DCD Data Carrier Detection数据载波检测2RXD Receive Data接收数据3TXD Transmit Data发送数据4DTR Data Terminal Ready数据终端准备5GND System Ground信号地6DSR Data Set Ready数据设备准备好7RTS Request to Send请求发送8CTS Clear to Send清除发送9RI Ring Indicator振铃指示在proteus中串口的名称为：COMPIM 如下图所示protues串口图一个完整的RS-232接口是一个25针的D型插头座，25针的连接器实际上只有9根连接线，所以就产生了一个简化的9针D型RS-232插头座，常用的就是一个9针的D型插头座。

EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定:在TxD和RxD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V介于-3～+3V之间的电压无意义，低于-15V或高于+15V的电压也认为无意义因此如果要进行通信，还要对信号的电平进行转换，比如使用MAX3232芯片来转换电平。

RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232 标准的基础上经过改进而形成的。

所以，以RS-232C 为主来讨论。

RS- 323C 标准是美国EIA（电子工业联合会）与BELL 等公司一起开发的1969 年公布的通信协议。

它适合于数据传输速率在0〜20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C 制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C 接口标准的内容之前，先说明两点：首先，RS-232-C 标准最初是远程通信连接数据终端设备DTE（Data Terminal Equipment）与数据通信设备DCE （Data Communication Equipment）而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C 标准与计算机不兼容的地方就不难理解了其次，RS-232C 标准中所提到的“发送”和“接收”，都是站在DTE 立场上，而不是站在DCE 的立场来定义的。

由于在计算机系统中，往往是CPU 和I/O 设备之间传送信息，两者都是DTE ，因此双方都能发送和接收。

一、RS-232-CRS-232C 标准（协议）的全称是EIA-RS-232C 标准，其中EIA（Electronic Industry Association）代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A 。

PS2、USB、DB-9、网卡、串口、并口、VGA 针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

RS232/RS422/RS485引脚如何？串口线应该分别如何制作，才能正确的使用RS232/RS422/RS485？Pin 信号定义RS232•RS232 (DB9)引脚定义1. DCD :载波检测。

主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

2. RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入3. TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

4. DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

5. GND:信号地；此位不做过多解释。

6. DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

7. RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

8. CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

9. RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定。

•232完整接法是2，3交叉，4，6交叉，7，8交叉5直连，流控方能起作用。

RS485/422RS-422 是一个差分标准，允许传送更远的距离，高输入电阻和更强的驱动能力允许总线上连接多个节点；RS-422的另外一个好处是有单独的发送和接收通道，因此不必要控制数据方向装置之间任何必须的信号交换可以按软件方式XON/XOFF握手或硬件方式一对单独的双绞线实现。

RS422使用二对特性阻抗为120~150欧姆屏蔽双绞线，通信距离与RS485基本一致。

RS-485 的驱动器可以用在RS-422的应用中，因为RS-485满足所有的RS-422规范，反之则不成立。

RS232接口,引脚定义 DB9 DB252009-04-28 17:24RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。

因此现在都把RS232接口叫做DB9。

RS-232C接口定义(9芯)针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIRS-232C接口定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好 DSR7 信号地 SG8 载波检测 DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。

DB9串口引脚电脑并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

1、25针并行口插口的针脚功能：针脚功能针脚功能1 选通(STROBE低电平) 10 确认(ACKNLG低电平)2 数据位0 (DATAO) 11 忙(BUSY)3 数据位1 (DATA1) 12 却纸(PE)4 数据位2 (DATA2) 13 选择(SLCT)5 数据位3 (DATA3) 14 自动换行(AUTOFEED低电平)6 数据位4 (DATA4) 15 错误观点(ERROR低电平)7 数据位5 (DATA5) 16 初始化成(INIT低电平)8 数据位6 (DATA6) 17 选择输入(SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。

25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

其针脚功能如下：针脚功能针脚功能1 未用2 发出数据(TXD) 11 数据发送(一)3 接受数据(RXD) 12-17 未用4 请求发送(RTS) 18 数据接收(+)5 清除发送(CTS) 19 未用6 数据准备好(DSR) 20 数据终端准备好比(DTR)7 信号地线路(SG) 21 未用8 载波检测(DCD) 22 振铃指示精神(RI)9 发送返回(+) 23-24 未用10 未用25 接收返回(一)9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)注：上面的数据事对微机标准串行口而言的，对非标准设备，如接收GPS 数据或电子罗盘数据，要记住：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接。

DB9引脚在UART，CAN，RS485中的定义 2018-2-26更新 按照此RS485的接线定义做回的线缆⽆法使⽤，核实了⼀下，确实为RS485转RS232的转接头PIN1设计为DATA+, PIN2设计为DATA-。

再查阅相关资料，RS485标准没有DB9接线相关内容，也⽆此相关的国标。

RS485与DB9完全没有半⽑钱关系，只是PIN1-DATA-, PIN2-DATA+⼤家使⽤⽐较多，也就成了⼀条⼩路。

后续使⽤DB9做RS845的转接头时，务必注意应⽤环境，确保与负载设备接线定义⼀致。

还是研究得不够深⼊，引以为戒，引以为鉴。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 今⽇核对DB9的信号，突然发现此类问题居然需要百度解决，⼼绪惘然，遂将次整理成章，以备后⽤。

DB9的公母如下： 需要注意公母的定义，印象⽐较深刻的公头，因为⽤的⽐较多，引脚序号已经深⼊印在我的脑海。

母座如果和公头对接，引脚定义是完全⼀⼀对应的，所以母座的引脚序号与公头是倒置相反的。

即如果按照公头的⽅式摆放母座，12345的序号与54321的序号是⼀⼀对应的。

6789与9876的序号是⼀⼀对应的。

注意⽆论是公头还是母座都是序号1紧靠序号6，序号5紧靠序号9。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- DB9的UART定义公头是2-RX，3-TX，5-GND，对应的母座就是2-TX，3-RX，5-GND，这是为了能让设备之间TX与对⽅的RX⼀⼀对应。

电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
