针串口引脚定义25针串口引脚定义

串口引脚定义图管脚定义vpc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)DB9 公头母头串口引脚定义1．RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义RXD TXD 地内部相连内部相连PC/XT 机上的串行口是25 针公插座，引脚定义为Transmit Data Request to SendData Terminal Ready硬件握手原理：第二种是使用硬件线握手。

和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。

第一组线是RTS （Request to Send）和CTS（Clear to Send）。

当接收方准备好接收数据，它置高RTS线表示它准备好了，如果发送方也就绪，它置高CTS，表示它即将发送数据。

另一组线是DTR（Data Terminal Ready）和DSR（Data Set Ready）。

这些现主要用于Modem通信。

使得串口和Modem通信他们的状态。

例如：当Modem已经准备好接收来自PC的数据，它置高DTR线，表示和电话线的连接已经建立。

读取DSR线置高，PC机开始发送数据。

一个简单的规则是DTR/DSR用于表示系统通信就绪，而RTS/CTS用于单个数据包的传输。

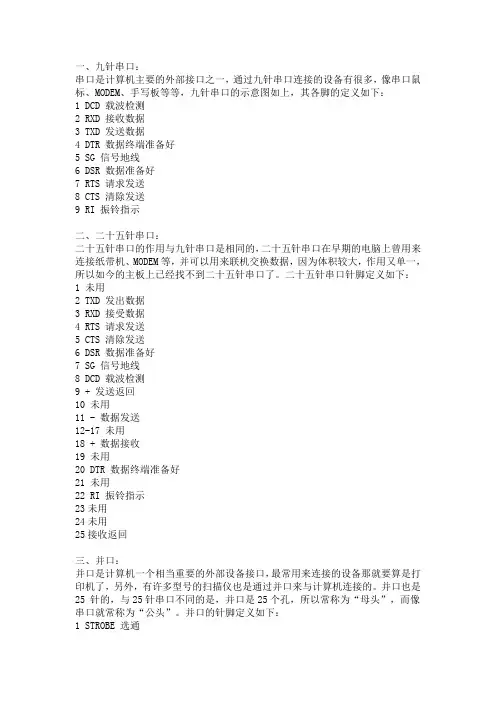

一、九针串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地线6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃指示二、二十五针串口：二十五针串口的作用与九针串口是相同的，二十五针串口在早期的电脑上曾用来连接纸带机、MODEM等，并可以用来联机交换数据，因为体积较大，作用又单一，所以如今的主板上已经找不到二十五针串口了。

二十五针串口针脚定义如下：1 未用2 TXD 发出数据3 RXD 接受数据4 RTS 请求发送5 CTS 清除发送6 DSR 数据准备好7 SG 信号地线8 DCD 载波检测9 + 发送返回10 未用11 - 数据发送12-17 未用18 + 数据接收19 未用20 DTR 数据终端准备好21 未用22 RI 振铃指示23未用24未用25接收返回三、并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25 针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。

并口的针脚定义如下：1 STROBE 选通2-9 DATA0-DATA7 数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线四、键盘接口：键盘接口的重要性想必我也不用说了，上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）五、MODEM接口：随着网络的发展，MODEM是现在越来越流行的设备了，MODEM分为外置和内置两种，它们的接口有许多相同的功能，上图所示就是两种MODEM的接口，其针脚定义如下：1、串口连接器：外置MODEM是通过串口转接线与计算机的串口连接的，所以这一个部分便是串口连接器。

PC电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)9针串口引脚定义25针串口引脚定义如何制作称重仪表与计算机之间的连线一般情况下，地磅本身带有连接到计算机com口的线，如果该线丢失或损坏，请参考下面的资料重新制作！请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。

按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接：仪表的引脚说明，请查看连接称重仪表说明书。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口 (RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，和DB25的常用信号脚说明：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

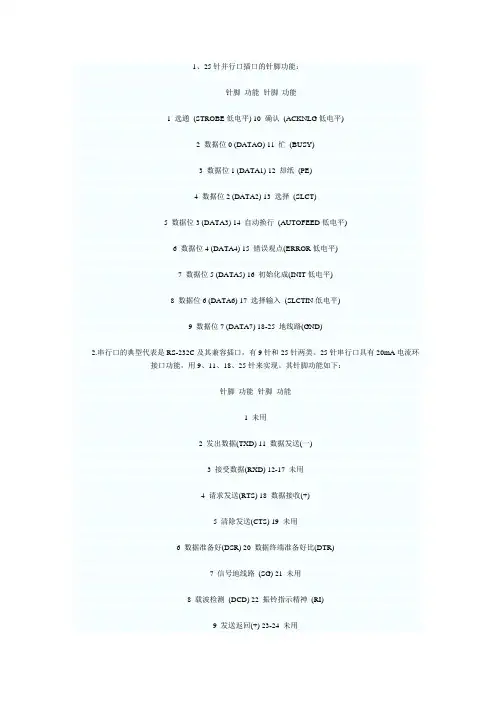

1、25针并行口插口的针脚功能：针脚功能针脚功能1 选通(STROBE低电平) 10 确认(ACKNLG低电平)2 数据位0 (DATAO) 11 忙(BUSY)3 数据位1 (DATA1) 12 却纸(PE)4 数据位2 (DATA2) 13 选择(SLCT)5 数据位3 (DATA3) 14 自动换行(AUTOFEED低电平)6 数据位4 (DATA4) 15 错误观点(ERROR低电平)7 数据位5 (DATA5) 16 初始化成(INIT低电平)8 数据位6 (DATA6) 17 选择输入(SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。

25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

其针脚功能如下：针脚功能针脚功能1 未用2 发出数据(TXD) 11 数据发送(一)3 接受数据(RXD) 12-17 未用4 请求发送(RTS) 18 数据接收(+)5 清除发送(CTS) 19 未用6 数据准备好(DSR) 20 数据终端准备好比(DTR)7 信号地线路(SG) 21 未用8 载波检测(DCD) 22 振铃指示精神(RI)9 发送返回(+) 23-24 未用10 未用25 接收返回(一)9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)v35接口管脚说明管脚管脚名称对应的34针标准插座管脚编号编号1 保护地 A7 信号地 B2 发数据 A P14 发数据 B S3 收数据 A R16 收数据 B T4 请求发送 C5 清零发送 D6 DCE准备好 E20 DTE准备好H8 数据载波检测到 F24 发送时钟A(来自DTE) 120Ω RJ-45 插针定义（e1接口）管脚标号功能定义信号方向1 TX+（发送数据正）输出2 TX-（发送数据负）输出3 RX+（接收数据正）输入4 NC（空）5 NC（空）6 RX-（接收数据负）输入7 GND（地）8 NC（空）U11 发送时钟B(来自DTE) W15 发送时钟A(来自DCE) Y12 发送时钟B(来自DCE) AA17 接收时钟A(来自DCE) V9 接收时钟B(来自DCE) XV.35 Interface Straight-Through CableV.35 Crossover Cable Signal Diagram V.35 Connector Pin Assignments9转25针转接头。

一、九针串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地线6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃指示二、二十五针串口：二十五针串口的作用与九针串口是相同的，二十五针串口在早期的电脑上曾用来连接纸带机、MODEM等，并可以用来联机交换数据，因为体积较大，作用又单一，所以如今的主板上已经找不到二十五针串口了。

二十五针串口针脚定义如下：1 未用2 TXD 发出数据3 RXD 接受数据4 RTS 请求发送5 CTS 清除发送6 DSR 数据准备好7 SG 信号地线8 DCD 载波检测9 + 发送返回10 未用11 - 数据发送12-17 未用18 + 数据接收19 未用20 DTR 数据终端准备好21 未用22 RI 振铃指示23未用24未用25接收返回三、并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25 针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。

并口的针脚定义如下：1 STROBE 选通2-9 DATA0-DATA7 数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线四、键盘接口：键盘接口的重要性想必我也不用说了，上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）五、MODEM接口：随着网络的发展，MODEM是现在越来越流行的设备了，MODEM分为外置和内置两种，它们的接口有许多相同的功能，上图所示就是两种MODEM的接口，其针脚定义如下：1、串口连接器：外置MODEM是通过串口转接线与计算机的串口连接的，所以这一个部分便是串口连接器。

串口引脚排列图RS-232 — DB9孔式Pin No.Signal 1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---RS-232 — DB9针式Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 ---RS-232 — DB25孔式Pin No. Signal2 RxD3 TxD4 CTS5 RTS6 DTR7 GND8 DCD20 DSRRS-232 — DB25针式Pin No.Signal 2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD20 DTRRS-232 — RJ45(8 pin)Pin No.Signal 1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRRS-232 — RJ45(10-pin)Pin No.Signal 1 DCD2 DSR3 RTS4 GND5 TxD6 RxD7 GND8 CTS9 DTR10 ----RS-422 — DB25孔式— for Opt8F/ZPin No. Signal2 RxD+(B)3 TxD+(B)7 GND14 RxD-(A)16 TxD-(A)RS-422/485 — DB25孔式— for Opt8KPin No. RS-422 signal RS-485 signal2 RxD+(B) Data+3 TxD+(B)7 GND14 RxD-(A) Data-16 TxD-(A)PC 并行接口引脚定义PC 并行接口外观是 25 针母插座：引脚定义ECP 并行口定义ECP 是 Extended Capabilities Port 的缩写，外观同并行口，是 25 针母插座：引脚定义并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

9针串口引脚定义 25针串口引脚定义如何制作称重仪表与计算机之间的连线一般情况下，地磅本身带有连接到计算机com 口的线，如果该线丢失或损坏，请参考下面的资料重新制作！请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。

按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接：仪表的引脚说明，请查看连接称重仪表说明书。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM ）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连， 和DB25的常用信号脚说明：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

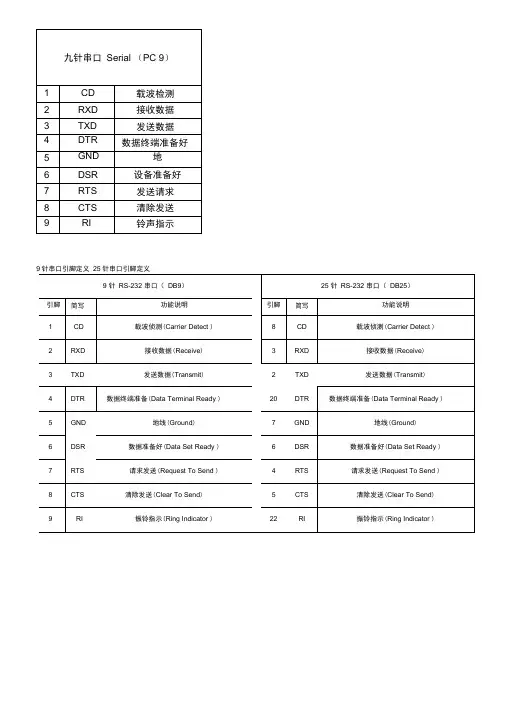

九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。

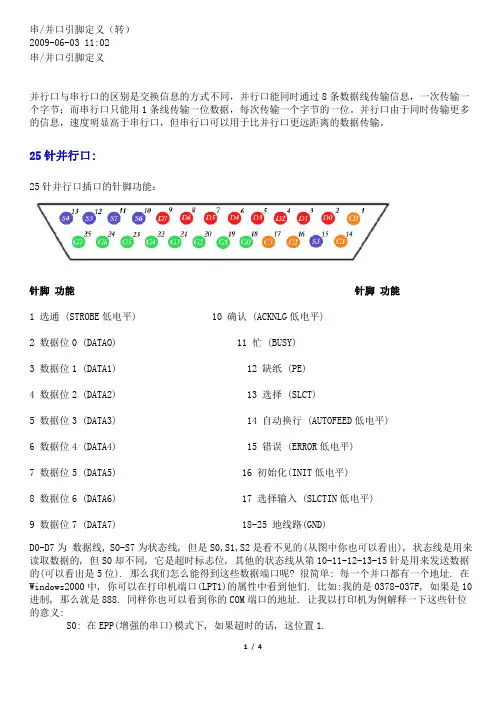

串/并口引脚定义（转）2009-06-03 11:02串/并口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

25针并行口:25针并行口插口的针脚功能：针脚功能针脚功能1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)2 数据位0 (DATAO) 11 忙 (BUSY)3 数据位1 (DATA1) 12 缺纸 (PE)4 数据位2 (DATA2) 13 选择 (SLCT)5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)6 数据位4 (DATA4) 15 错误 (ERROR低电平)7 数据位5 (DATA5) 16 初始化(INIT低电平)8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)D0-D7为数据线, S0-S7为状态线, 但是S0,S1,S2是看不见的(从图中你也可以看出), 状态线是用来读取数据的, 但S0却不同, 它是超时标志位, 其他的状态线从第10-11-12-13-15针是用来发送数据的(可以看出是5位). 那么我们怎么能得到这些数据端口呢? 很简单: 每一个并口都有一个地址. 在Windows2000中, 你可以在打印机端口(LPT1)的属性中看到他们. 比如:我的是0378-037F, 如果是10进制, 那么就是888. 同样你也可以看到你的COM端口的地址. 让我以打印机为例解释一下这些针位的意义:S0: 在EPP(增强的串口)模式下, 如果超时的话, 这位置1.S1: 没用(估计是装饰).S2: 大多数情况下没有使用.S3: 如果打印机发生了错误则置0. 它通常被叫做nError或者nFault.S4: 如果数据达到, 则置1.我们通常叫做Select.S5: 如果没有打印纸了则置1.通常叫做PaperEnd或者PaperEmpty或者PError.S6: 如果打印机得到了一个字节的数据则此位置0, 通常叫做nAck或者nAcknowledge.S7: 如果打印机处于繁忙的状态则此位置0, 通常叫做Busy.控制线:这些线通常用来输出,但有时也可以用于输入. 他们占用C0-C7(如图), 但是在接口上C4, C5, C6, C7是不可见, 他们占用的端口地址是0x37A.C0: 这一针脚是保留的. 他发送命令去读取端口上的数据(D0-D7). 当计算机启动的时候,这一位被置1,通常叫做nStrobe.C1: 保留.通过他发送命令给打印机, 可以得到下一条打印线.(LF)C2: 重置打印机并且清空数据缓冲区.(nInitialize)C3: 保留.置高电平打开数据输入.启动计算机时置0.(nSelectIn)地线:从G0-G7的针是接地用的, 他们一般是用来完善电路的.综上所述，在我的应用程序里使用数据线而不是具有保留位的控制线或者状态线作为数据传输。

在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。

联机线的连接方法联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt1）联机线。

比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。

打印机的接口也是25针的，但功能、外观上与AT架构的25针串口不一样。

于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。

并口联机线和串口联机线最大的差别就是速度，前者明显快于后者。

这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。

打印机连接线的现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。

首先准备一个25针接头，和一个36线打印口接头。

并且先将25针接头的18-25针脚连接在一起。

把36线打印口接头的19-30脚连接在一起。

然后使用一根芯把这两组连接在一起。

其余线的线方法如下表：外置调制解调器连接线现在所使用的外置调制解调器的连线，有两头，一头是通过串口连接电脑，另一头直接连接到调制解调器。

RS-232-C串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以, 以RS-232C为主来讨论。

RS- 323C标准是美国EIA（电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0〜20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE（Data Terminal Equipment）与数据通信设备DCE （Data Communication Equipment）而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的发送”和接收”都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C 标准，其中EIA（Electronic Industry Association）代表美国电子工业协会，RS （ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它规定连接电缆和机械、电气特性、信号功能及传送过程。

RJ45接口信号定义，以及网线连接头信号安排以太网10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

RS-232接口引脚定义RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口，严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。

DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。

标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。

25针并口或串口是电脑与其它设备传送信息的一种标准接口,这种接口将8位数据位同时并行传送,并行口数据传送速度较串行口快,但传送距离较短。

并行口使用25孔D形连接器,常用于连接打印机。

并行口串行口区别并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

接口定义[回目录]1、25针并行口针脚功能针脚功能1 选通 (STROBE低电平) PC->Printer 10 确认 (ACKNLG低电平) Printer->PC2 数据位0 (DATAO) PC->Printer 11 忙 (BUSY) Printer->PC3 数据位1 (DATA1) PC->Printer 12缺纸 (PE) Printer->PC4 数据位2 (DATA2) PC->Printer 13 选择 (SLCT) Printer->PC5 数据位3 (DATA3) PC->Printer 14 自动换行 (AUTOFEED低电平) PC->Printer6 数据位4 (DATA4) PC->Printer 15 错误观点(ERROR低电平) Printer->PC7 数据位5 (DATA5) PC->Printer 16 初始化成(INIT低电平) PC->Printer8 数据位6 (DATA6) PC->Printer 17 选择输入 (SLCTIN低电平) PC->Printer9 数据位7 (DATA7) PC->Printer 18-25 地线路(GND)2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。

串/并口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

25针并行口:25针并行口插口的针脚功能：针脚功能针脚功能1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)2 数据位0 (DATAO) 11 忙 (BUSY)3 数据位1 (DATA1) 12 缺纸 (PE)4 数据位2 (DATA2) 13 选择 (SLCT)5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)6 数据位4 (DATA4) 15 错误 (ERROR低电平)7 数据位5 (DATA5) 16 初始化(INIT低电平)8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)D0-D7为数据线, S0-S7为状态线, 但是S0,S1,S2是看不见的(从图中你也可以看出), 状态线是读取数据的, 但S0却不同, 它是超时标志位, 其他的状态线从第10-11-12-13-15针是用来发送数(可以看出是5位). 那么我们怎么能得到这些数据端口呢? 很简单: 每一个并口都有一个地址. Windows2000中, 你可以在打印机端口(LPT1)的属性中看到他们. 比如:我的是0378-037F, 如果进制, 那么就是888. 同样你也可以看到你的COM端口的地址. 让我以打印机为例解释一下这些针意义:S0: 在EPP(增强的串口)模式下, 如果超时的话, 这位置1.S1: 没用(估计是装饰).S2: 大多数情况下没有使用.S3: 如果打印机发生了错误则置0. 它通常被叫做nError或者nFault.S4: 如果数据达到, 则置1.我们通常叫做Select.S5: 如果没有打印纸了则置1.通常叫做PaperEnd或者PaperEmpty或者PError.S6: 如果打印机得到了一个字节的数据则此位置0, 通常叫做nAck或者nAcknowledge.S7: 如果打印机处于繁忙的状态则此位置0, 通常叫做Busy.控制线:这些线通常用来输出,但有时也可以用于输入. 他们占用C0-C7(如图), 但是在接口上C4, C5, C 是不可见, 他们占用的端口地址是0x37A.C0: 这一针脚是保留的. 他发送命令去读取端口上的数据(D0-D7). 当计算机启动的时候,这一置1,通常叫做nStrobe.C1: 保留.通过他发送命令给打印机, 可以得到下一条打印线.(LF)C2: 重置打印机并且清空数据缓冲区.(nInitialize)C3: 保留.置高电平打开数据输入.启动计算机时置0.(nSelectIn)地线:从G0-G7的针是接地用的, 他们一般是用来完善电路的.综上所述，在我的应用程序里使用数据线而不是具有保留位的控制线或者状态线作为数据传输。

九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义25针串口引脚定义9针RS-232串口（DB9）. 25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1 CD 载波侦测（Carrier Detect）8 CD 载波侦测（Carrier Detect）2 RXD 接收数据（Receive）3 RXD 接收数据（Receive）3 TXD 发送数据（Transmit） 2 TXD 发送数据（Transmit）4 DTR 数据终端准备（Data Terminal Ready）20 DTR 数据终端准备（Data Terminal Ready）5 GND 地线（Ground）7 GND 地线（Ground）6 DSR 数据准备好（Data Set Ready） 6 DSR 数据准备好（Data Set Ready）7 RTS 请求发送（Request To Send） 4 RTS 请求发送（Request To Send）8 CTS 清除发送（Clear To Send） 5 CTS 清除发送（Clear To Send）9 RI 振铃指示（Ring Indicator）22 RI 振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

针脚 功能 针脚 功能
1
142
X126153
X127164
X42175
X43186
X66197
X67208
X102219
2210
Y672311
2412
Y432513
Y30
注：却纸 (PE) 选择 (SLCT)自动换行 (A 错误观点(初始化成选择输入 (地线地线地线地线确认 (ACKNLG低电平)忙 (BUSY)地线地线地线地线数据位1 (DATA1)数据位2 (DATA3)数据位3 (DATA3)数据位4 (DATA4)数据位6 (DATA6)数据位7 (DATA7)数据位5 (DATA5)25针并行口插口的针脚功能:
选通 (STROBE低电平)数据位0 (DATAO)条码 PASS 条码 FALL 内阻仪器 PASS 内阻仪器 FALL CCD尺寸 PASS 触发内阻仪器CCD尺寸 FALL SHOP FLOOR异常触发CCD 触发条码枪
行 (AUTOFEED低电平) 观点(ERROR低电平) 始化成(INIT低电平)输入 (SLCTIN低电平)地线路(GND)地线路(GND)地线路(GND)地线路(GND)
地线路(GND)地线路(GND)地线路(GND)地线路(GND)公共端。

标准9针、标准25针、37针RS-422串口的引脚定义及知识《设备监控技术详解》3.3 串口线的制作和转换串口的连接线受很多的限制，最典型的限制就是接口类型和连接线的作用，因为接口类型不同，则接口引脚不一样；连接线的作用不同，则线序不一样。

要知道串口线的制作，首先要知道串口引脚的定义，然后根据串口连接线的作用决定线的顺序。

串口通信标准中，RS-232C、RS-422、RS-485的引脚定义各不相同，因而做线的方式也不相同。

串口连接线中，延长线只是起到线长度的增加，因而线序只是原来线序的延长，而通信线，则要确保通信信号的正确连接，所以做线的方式也不尽相同。

在串口线的制作中，有三个非常重要的原则就是：如果需要地线，则地线直接连接，其目的就是为了让双方有一个参照电平；如果是延长线，则同名线号相连；如果是通信线，则一端的发送连接另一端的接收。

3.3.1 串口引脚定义3.3.1 串口引脚定义串口的引脚定义，不仅取决于串口是公头，还是母头，还取决于从哪个方位来看。

因为方位不同，效果也不相同。

从称呼上，“引脚”，又名“管脚”，或“针”，三者的英文名都是：Pin，本书混用“引脚”和“针”这两个名称。

当然，这里针的概念是广义的针，因为这里的针既包括柱状的探头，也包括可以使柱状探头插入的插座式的针孔。

引脚的作用是实现连线，所以引脚的定义十分重要。

3.3.1.1 标准9针串口引脚定义3.3.1.1 标准9针串口引脚定义从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。

无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。

观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。
