当前位置：文档之家 › GFRC简介

GFRC简介

  • 格式：docx
  • 大小：12.24 KB
  • 文档页数：7

什么GFRC ?

【GFRC-特种玻璃纤维增强复合板】英文：(Glass Fibre

Rein forced Compo und)

材料简介：

GFRC是一种由GRC和GRG优化重组后形成的新型建筑材料。它兼 具GRC和GRG的防火、防水、防蛀、干湿涨系数小、强度高、性能稳 定、使用寿命长以及绿色环保，不含放射性元素和毒害气体等优点， 且造型能力强，是极佳的外墙装饰材料，更是 GRC勺理想替代品。

GFRC的稳定性体现在，相对于GRC和GRG其耐久性和耐候性更强， 不仅能耐受大幅度的温度变化及高强度的紫外线照射， 且在反复冻融 后仍能保持原有形态和性能。

其造型能力强表现在，在硬化前可以任意改变形状，硬化后又能随 意根据造型和施工需要进行雕琢、锯切等。

此外，它的绿色环保性能够有效节约能源且减少污染，而其体轻、 制造及安装速度快、易粘结等特点在改善建筑功能的同时也节省了成 本，显著提高了建筑的综合经济效益。

优势和特点：

1、质量轻。

传统 GRC制品密度约 3000KG/M3,而GFRC成品的平均密度仅为

1300KG/M3

2、 不变形。

由于其主材对玻璃纤维无腐蚀作用，加之本身干湿收缩小于 0.01%,

因此能确保产品性能稳定，不龟裂、不变形，使用寿命长。

3、 强度咼。

经养护检测，其冲击强度为140MPa抗折强度为26MPa

4、 腐蚀性低。

目前的GRC制品采用玻璃纤维增强，其PH值高达12,为强碱性，因 此其强度会随时间增长而逐渐下降。而 GFRO的液态浆体PH值区于 7-8之间,接近于中性，碱性远低于 GRC制品，对玻璃纤维无腐蚀性， 因此可确保其自身性能的稳定性。

5、 加工周期短。

产品脱膜时间仅需30-45分钟，干燥时间最短仅需4个小时，可充分 保障工期进度要求。

6、 施工便捷、灵活。

现场加工性能好，可根据具体现场情况进行锯、刨、钉、凿、钻、粘

贴等作业，且安装过程简单、迅速，相对于传统的 GRC产品的作业流 程，大幅度缩短了施工周期。

7、造型表现能力强。

可根据设计师的设计任意造型，做成浮雕或各种高难度艺术造型。 特 别是对洞口、弧形、转角处等细微之处，可确保最大程度还原设计理 念，保证视觉效果。另外它继承 GRC优良特性，可进行大面积无缝密 拼，形成完整造型，克服了传统GRC必须预留伸缩缝及接头易开裂的 缺点。

8工程造价低。

GFRC在材料稳定性、强度、环保和造型力等方面的表现均远远超过 GRC产品，且安装便捷，工期短，可节省大量的时间及人力物力资源， 从而降低了施工成本。

适用范围：

GFRC材料由于质量轻，强度高，耐火性能极好，且可任意造型，因 而可广泛应用于剧院，音乐厅，宾馆，办公楼，会议室，报告厅等咼 级场所的吊顶，墙面，外饰墙及各种艺术造型。不仅能满足建筑设计 的造型视觉需要，更能满足力学要求和声学要求，使建筑与艺术能够 更完美的结合。

另外，也可以根据需要，制成各种带饰面的外墙板、吊顶板、隔板、

入行道板、混凝土空心砌块、仿石劈离砌块、绿化用植物砌块、道路

隔离墩、铺地砖、水泥砖、彩色水泥瓦、仿琉璃瓦、栅栏、彩色电杆、 亭棚

遮阳板、家具以及室内摆设、室外环境装饰、雕塑等，饰面可做 成水刷面板、水磨石板、人造大理石板及人造花岗石板等效果。

应用前景

欧美和日本等发达国家已将以 GFRC乍面层，金属型钢作肋，内嵌保 温层的复合板幕墙广泛应用于各种建筑外墙装饰。

GFR（幕墙具有传统石材挂板无法比拟的优良性能和丰富的造型能力， 并有多种色彩和饰面效果可供选择， 具有更高的性价比，不仅能充分 满足各种多层和高层建筑非承重挂板的使用要求，而且可做到建筑的 结构性、预制性、装饰性和功能性的统一，为更好的实现建筑设计师 的设计创意和美化城市形象提供了一个更广阔的平台。 并且，由于其

符合生态、环境保护和最优经济效益的要求， 也代表着未来装饰产品 与技术的发展方向， 因此GFRC材料有着良好的发展前景。

性能 Perform a nee 缩寫 a：b. Unit 範園值 Scope

抗壓強度

Cornpressive Strength Cs N/mm^

50-80

抗拉强度

Tensile Strength UTS N/nnm2

3-11

比欄極限

Proportional Limrt LOP M/mm:

7-11

斷裂模數

Modulus of Rupture MOR M/mm3

20-30

Ultimate Strain E U % O.6-L2

抗圍单强度 Impact Resistance Strength

KJ/m2 10-25

彈性模S Elastic Modulus E kN/mm2 10-20

幹密度Dry Density ¥ Ton/m3 1.9-2* 1

Water Absorption rate ■ % 8-16

什么GFRC ?

【玻璃纤维增强水泥混合材料】英文： Glass fiber Rein forecd

Ceme nt

概述 GRC是 英文 Glass fiber Re in forced Ceme nt 的缩写，指的是

玻璃纤维增强水泥混合材料

GRC材料组成：

GRC的基本组成材料为水泥、砂子、纤维和水，另外还添加有聚合

物、外加剂等用于改善后期性能的材料。

水泥：通常用于GRC中的水泥主要有快硬硫铝酸盐水泥、 低碱度

硫铝酸盐水泥、普通硅酸盐水泥、白色硅酸盐水泥。

纤维：GR（材料中使用的纤维必须是耐碱玻璃纤维，种类包括耐 碱玻璃纤维无捻粗纱、耐碱玻璃纤维短切纱、耐碱玻璃纤维网格布。 欧美国家要求GRC中使用的玻璃纤维氧化锆含量不低于 16.5%，中国 要求在使用普通硅酸盐水泥时氧化锆含量不低于 16.5%。

聚合物：通常添加的聚合物为丙乳，即丙烯酸酯共聚乳液。

外加剂：通常可选择性地加入高效减水剂、塑化剂、缓凝剂、早 强剂、防冻剂、防锈剂等外加剂：当制品中含有钢质增强材料或钢质 预埋件时，不得使用氯化钙基的外加剂。

其他材料：可以选择性的添加一些火山灰质活性材料，有利于提升

GRC制品的综合性能，例如强度、抗渗、耐久等。

GRC产品种类：

目前市场上比较常见的GRC产品有有GRCI饰制品、GRC外墙板、 园林景观制品、轻质隔墙板、GR（保温板、通风管道永久性管状芯模、 永久性模板、工业建筑屋面构件、声屏障、自承载式地板、灌溉渠道 及管路保护渠道等。

GRC生产工艺

增强的玻璃纤维有很多种型式，例如短切纤维纱、连续纤维无捻 粗纱、网格布、短切纤维毡等，不同型式的玻璃纤维掺入到水泥基体 中的方法不同，相同型式的玻璃纤维掺入到水泥基体中的方法也不完

全相同。而且玻璃纤维的掺入量和使用方式对于玻璃纤维增强水泥复 合材料的力学性能有着很大的影响。这就形成了多种玻璃纤维增强水 泥复合材料的制作

工艺，如喷射工艺、预混喷射工艺、预混浇筑工艺、 注模工艺、布网工艺、缠绕工艺等。每种生产厂工艺都有其各自的特 点，适用于制作不同的产品，当然所使用的设备也有所相同。

GRC & GFRC材料的优劣比较

玻璃纤维水泥制品（简称GRC）装饰材料，09年以前，辽宁 地区市场本地的GRC生产单位绝大多数都是以手工作坊路边店的形 式出现，由于无序的竞争，很多本地厂家为节约成本，往往都是采用 “手工糊制铺网抹浆成型工艺 ”该工艺是采用两层网格布（有的厂 家甚至只采用一层网格布）加砂浆通过人工抹制而成，其缺点是 ：加 工过程中如果人工抹制受力不均匀，容易产生水泥砂浆与网格布分 层，安装上墙后，极有可能产品分层剥落而发生危险，使用寿命在2 -5年左右，在行业当中列为 垃圾产品。故此手工制作的产品对长久 使用其质量是不会有绝对保证。

“手工糊制铺网抹浆成型工艺” 生产的GRC产品，一般均采用 预埋直径不超过6mm的圆钢，采用在建筑物上预置膨胀螺栓后进行 点对点焊接连接，再通过涂刷防锈漆进行锈蚀防护， 一旦安装过程时 再出现偷工减料，那将是极大的安全隐患！

“手工糊制铺网抹浆成型工艺”的GRC产品，其安装的位置仅

合集下载

关于GRC优劣

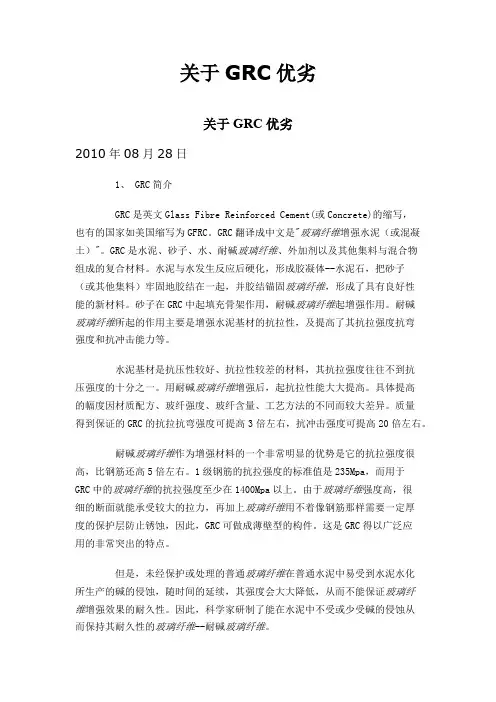

关于GRC优劣

关于GRC优劣

关于GRC优劣

2010年08月28日

1、 GRC简介

GRC是英文Glass Fibre Reinforced Cement(或Concrete)的缩写，也有的国家如美国缩写为GFRC。GRC翻译成中文是"玻璃纤维增强水泥（或混凝土）"。GRC是水泥、砂子、水、耐碱玻璃纤维、外加剂以及其他集料与混合物组成的复合材料。水泥与水发生反应后硬化，形成胶凝体--水泥石，把砂子（或其他集料）牢固地胶结在一起，并胶结锚固玻璃纤维，形成了具有良好性能的新材料。砂子在GRC中起填充骨架作用，耐碱玻璃纤维起增强作用。耐碱玻璃纤维所起的作用主要是增强水泥基材的抗拉性，及提高了其抗拉强度抗弯强度和抗冲击能力等。

水泥基材是抗压性较好、抗拉性较差的材料，其抗拉强度往往不到抗压强度的十分之一。用耐碱玻璃纤维增强后，起抗拉性能大大提高。具体提高的幅度因材质配方、玻纤强度、玻纤含量、工艺方法的不同而较大差异。质量得到保证的GRC的抗拉抗弯强度可提高3倍左右，抗冲击强度可提高20倍左右。

耐碱玻璃纤维作为增强材料的一个非常明显的优势是它的抗拉强度很高，比钢筋还高5倍左右。1级钢筋的抗拉强度的标准值是235Mpa，而用于GRC中的玻璃纤维的抗拉强度至少在1400Mpa以上。由于玻璃纤维强度高，很细的断面就能承受较大的拉力，再加上玻璃纤维用不着像钢筋那样需要一定厚度的保护层防止锈蚀，因此，GRC可做成薄壁型的构件。这是GRC得以广泛应用的非常突出的特点。

但是，未经保护或处理的普通玻璃纤维在普通水泥中易受到水泥水化所生产的碱的侵蚀，随时间的延续，其强度会大大降低，从而不能保证玻璃纤维增强效果的耐久性。因此，科学家研制了能在水泥中不受或少受碱的侵蚀从而保持其耐久性的玻璃纤维--耐碱玻璃纤维。 1966年，英国人A.J.Ma jumder发明了耐碱玻璃纤维，并投入实际应用。这种被命名为"Cem-Fi（塞姆菲尔）"的玻璃纤维中含有氧化锆Zro，能够阻延和削弱水泥石中的碱对纤维丝的侵蚀速度和强度。从而使GRC的耐久性有了基本的保证。

喷射工艺与手工做法对比GRC的优劣

喷射工艺与手工做法对比GRC的优劣

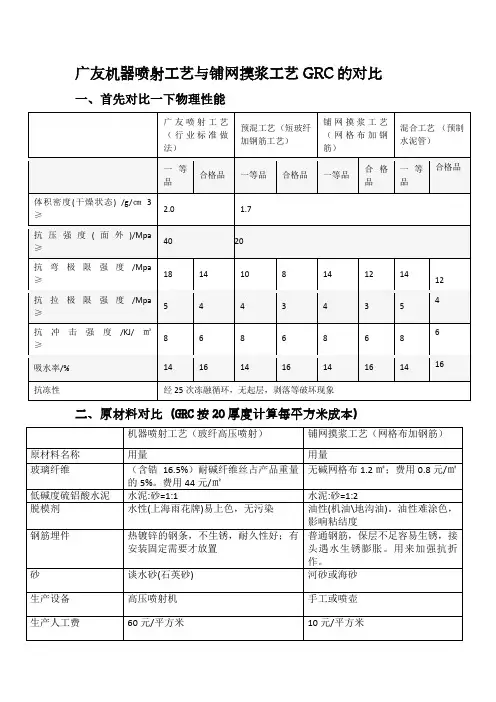

广友机器喷射工艺与铺网摸浆工艺GRC的对比

一、首先对比一下物理性能

广友喷射工艺

（行业标准做法） 预混工艺 （短玻纤加钢筋工艺） 铺网摸浆工艺

（网格布加钢筋） 混合工艺 （预制水泥管）

一等品 合格品 一等品 合格品 一等品 合格品 一等品 合格品

体积密度(干燥状态) /g/㎝3

≥ 2.0 1.7

抗压强度(面外)/Mpa

≥ 40 20

抗弯极限强度/Mpa

≥ 18 14 10 8 14 12 14

12

抗拉极限强度/Mpa

≥ 5 4 4 3 4 3 5 4

抗冲击强度/KJ/㎡

≥ 8 6 8 6 8 6 8 6

吸水率/% 14 16 14 16 14 16 14 16

抗冻性 经25次冻融循环，无起层，剥落等破坏现象

二、原材料对比（GRC按20厚度计算每平方米成本）

机器喷射工艺（玻纤高压喷射） 铺网摸浆工艺（网格布加钢筋）

原材料名称 用量 用量

玻璃纤维 （含锆16.5%）耐碱纤维丝占产品重量的5%。费用44元/㎡ 无碱网格布1.2㎡；费用0.8元/㎡

低碱度硫铝酸水泥 水泥:砂=1:1 水泥:砂=1:2

脱模剂 水性(上海雨花牌)易上色，无污染 油性(机油\地沟油)。油性难涂色，影响粘结度

钢筋埋件 热镀锌的钢条，不生锈，耐久性好；有安装固定需要才放置 普通钢筋，保层不足容易生锈，接头遇水生锈膨胀。用来加强抗折作。

砂 谈水砂(石英砂) 河砂或海砂

生产设备 高压喷射机 手工或喷壶

生产人工费 60元/平方米 10元/平方米 具体对比有以下几点：首先请看GRC行业标准（另附件）

GRC简介

GRC是英文glass fibre reinforced cement(或concrete)的缩写，也有的国家如美国缩写为gfrc。GRC翻译成中文是“玻璃纤维增强水泥（或混凝土）”。grc是水泥、砂子、水、耐碱玻璃纤维、外加剂以及其他集料与混合物组成的复合材料。水泥与水发生反应后硬化，形成胶凝体——水泥石，把砂子（或其他集料）牢固地胶结在一起，并胶结锚固玻璃纤维，形成了具有良好性能的新材料。砂子在grc中起填充骨架作用，耐碱玻璃纤维起增强作用。耐碱玻璃纤维所起的作用主要是增强水泥基材的抗拉性，及提高了其抗拉强度抗弯强度和抗冲击能力等。水泥基材是抗压性较好、抗拉性较差的材料，其抗拉强度往往不到抗压强度的十分之一。用耐碱玻璃纤维增强后，起抗拉性能大大提高。具体提高的幅度因材质配方、玻纤强度、玻纤含量、工艺方法的不同而较大差异。质量得到保证的grc的抗拉抗弯强度可提高3倍左右，抗冲击强度可提高20倍左右。耐碱玻璃纤维作为增强材料的一个非常明显的优势是它的抗拉强度很高，比钢筋还高5倍左右。1级钢筋的抗拉强度的标准值是235mpa，而用于grc中的玻璃纤维的抗拉强度至少在1400mpa以上。由于玻璃纤维强度高，很细的断面就能承受较大的拉力，再加上玻璃纤维用不着像钢筋那样需要一定厚度的保护层防止锈蚀，因此，grc可做成薄壁型的构件。这是grc得以广泛应用的非常突出的特点。但是，未经保护或处理的普通玻璃纤维在普通水泥中易受到水泥水化所生产的碱的侵蚀，随时间的延续，其强度会大大降低，从而不能保证玻璃纤维增强效果的耐久性。因此，科学家研制了能在水泥中不受或少受碱的侵蚀从而保持其耐久性的玻璃纤维——耐碱玻璃纤维。1966年，英国人a.j.ma jumder发明了耐碱玻璃纤维，并投入实际应用。这种被命名为“cem—fi（塞姆菲尔）”的玻璃纤维中含有氧化锆zro，能够阻延和削弱水泥石中的碱对纤维丝的侵蚀速度和强度。从而使grc的耐久性有了基本的保证。耐碱玻璃纤维的问世是grc发展史真正意义的始点。到目前为止，世界上已有四十多个国家和地区生产和使用grc制品。中国是在20世纪50年代末开始研究grc的。当时曾大量推广grc产品，但由于那时已有在grc中的是不耐碱的中碱或无碱玻璃纤维，没有解决最关键最根本的耐碱问题。grc产品的强度很快下降，安全性与耐久性没有保障。因此，国家建工部在1961年下文禁用grc产品。70年代中期，中国又恢复了grc的研究开发。一方面研制耐碱玻璃纤维，另一方面研制低碱度水泥。这两方面的研制至80年代中期相继取得成果。从而grc在中国重新开始进入应用领域，并在90年代得到大范围的推广。grc制品最主要的特点是壁薄体轻、造型随意、质感逼真。

FRP,GRC,GRG

FRP,GRC,GRG

中文全称：纤维增强复合塑料

FRP复合材料是由纤维材料与基体材料按一定的比例混合, 经过特别的模具挤压、拉拔而形成的高性能型材料。由于所使用的树脂品种不同，因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。质轻而硬，不导电，机械强度高，回收利用少，耐腐蚀。随着社会科学技术的进步, 土木工程结构学科的发展, 在很大程度上得益于性质优异的新材料、新技术的应用和发展, 而FRP以其优异的力学性能及适应现代工程结构向大跨、高耸、重载、轻质发展的需求, 正被越来越广泛地应用于桥梁工程、各类民用建筑、海洋工程、地下工程中, 受到结构工程界广泛关注。

1、抗拉强度

抗拉强度高, FRP的抗拉强度均明显高于钢筋, 与高强钢丝抗拉强度差不多, 一般是钢筋的2倍甚至达10倍。但FRP材料在达到抗拉强度前,几乎没有塑性变形产生, 受拉时应力、应变呈线弹性上升直至脆断, 因此FRP复合材料在与混凝土结构共同作用的过程中, 往往不是由于FRP材料被拉断破坏, 而是由于FRP-混凝土界面强度不足导致混凝土结构界面被剥离破坏, 所以, FRP-混凝土界面粘结性能问题成为今后工程应用的一个重点和难点。

2、热膨胀系数

FRP复合材料热膨胀系数与混凝土相近, 这样当环境温度发生变化时, FRP与混凝土协调工作,两者间不会产生大的温度应力。

3、弹性模量

与钢材相比, 大部分FRP产品弹性模量小。约为普通钢筋的25%~ 75%。因此, FRP结构的设计通常由变形控制。

4、抗剪强度

FRP的抗剪强度低, 其强度仅为抗拉强度的5%~20%, 这使得FRP构件在连接过程中需要研制专门的锚具、夹具。这也使得FRP构件的适度成为研究突出的问题。

5、抗腐蚀、抗疲劳性能

FRP材料抗腐蚀、抗疲劳性能好, 可以在酸、碱、氯盐和潮湿的环境中长期使用, 因而可提高结构的使用寿命, 这是结构材料难以比拟的。但同时, 与一般混凝土相比较, FRP复合材料的防火性能偏差, 这也制约了该类结构产品的推广应用, 成为今后要解决的问题之一。

GRG,GRC简介

GRG,GRC简介

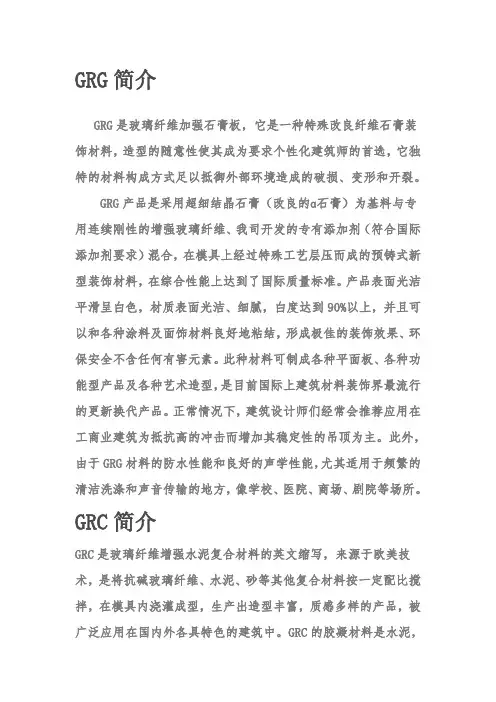

GRG简介

GRG是玻璃纤维加强石膏板，它是一种特殊改良纤维石膏装饰材料，造型的随意性使其成为要求个性化建筑师的首选，它独特的材料构成方式足以抵御外部环境造成的破损、变形和开裂。

GRG产品是采用超细结晶石膏（改良的ɑ石膏）为基料与专用连续刚性的增强玻璃纤维、我司开发的专有添加剂（符合国际添加剂要求）混合，在模具上经过特殊工艺层压而成的预铸式新型装饰材料，在综合性能上达到了国际质量标准。产品表面光洁平滑呈白色，材质表面光洁、细腻，白度达到90%以上，并且可以和各种涂料及面饰材料良好地粘结，形成极佳的装饰效果、环保安全不含任何有害元素。此种材料可制成各种平面板、各种功能型产品及各种艺术造型，是目前国际上建筑材料装饰界最流行的更新换代产品。正常情况下，建筑设计师们经常会推荐应用在工商业建筑为抵抗高的冲击而增加其稳定性的吊顶为主。此外，由于GRG材料的防水性能和良好的声学性能，尤其适用于频繁的清洁洗涤和声音传输的地方，像学校、医院、商场、剧院等场所。

GRC简介

GRC是玻璃纤维增强水泥复合材料的英文缩写，来源于欧美技术，是将抗碱玻璃纤维、水泥、砂等其他复合材料按一定配比搅拌，在模具内浇灌成型，生产出造型丰富，质感多样的产品，被广泛应用在国内外各具特色的建筑中。GRC的胶凝材料是水泥，所以GRC也是一种混凝土制品，属于混凝土行业中的一个分支。普通的混凝土抗压强度很高，但是抗弯强度、抗拉强度以及抗冲击强度却较低。GRC由于其中掺入了抗碱玻璃纤维，使得其在以上的各方面性能相比于普通的混凝土有了质的飞跃，在不降低混凝土制品本身优势的情况下，GRC材料大幅提高了水泥制品的抗弯强度、抗拉强度、抗冲击强度并降低了自身的密度。优质的GRC制品的抗弯强度可以达到25Mpa，抗冲击强度达到10-25KJ/m2，但是其干密度只有1800-2000kg/m3，要比混凝土制品轻1/5左右。以上这些特点使得GRC相比于预制混凝土或其他水泥制品的有着非常明显的优势，尤其是当需要薄壁型的材料时，其抗弯、抗冲击强度的优势将更加明显。
