建筑工程施工图识读试题(卷)

附件一：全国高等职业院校土建施工类专业

首届“鲁班杯”建筑工程识图技能竞赛

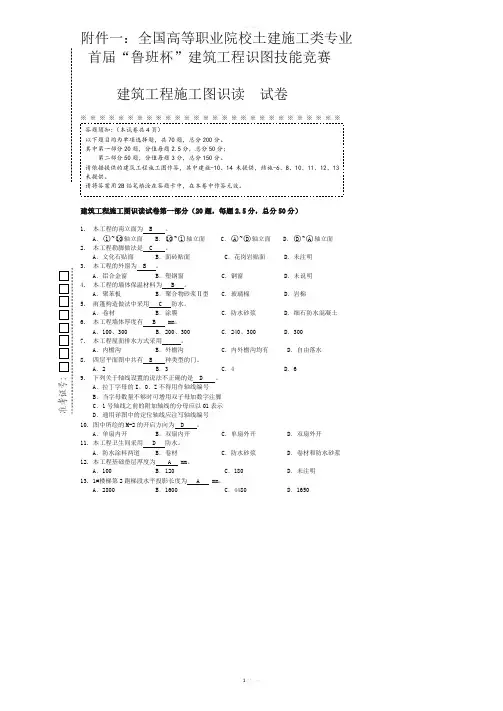

建筑工程施工图识读 试卷

※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※

建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）

1. 本工程的南立面为 B 。

A．○1~○10轴立面 B．○10~○1轴立面 C．○A~○D轴立面 D．○D~○A轴立面

2. 本工程勒脚做法是 C 。

A．文化石贴面 B．面砖贴面 C．花岗岩贴面 D．未注明

3. 本工程的外窗为 B 。

A．铝合金窗 B．塑钢窗 C．钢窗 D．未说明

4. 本工程的墙体保温材料为 B 。

A．聚苯板 B．聚合物砂浆Ⅱ型 C．玻璃棉 D．岩棉

5. 雨篷构造做法中采用 C 防水。

A．卷材 B．涂膜 C．防水砂浆 D．细石防水混凝土 答题须知：（本试卷共4页）

以下题目均为单项选择题，共70题，总分200分。

其中第一部分20题，分值每题2.5分，总分50分；

第二部分50题，分值每题3分，总分150分。

请依据提供的建筑工程施工图作答，其中建施-10、14未提供，结施-6、8、10、11、12、13未提供。

请将答案用2B铅笔填涂在答题卡中，在本卷中作答无效。

6. 本工程墙体厚度有 B mm。

A．100、300 B．200、300 C．240、300 D．300

7. 本工程屋面排水方式采用 。

A．檐沟 B．外檐沟 C．外檐沟均有 D．自由落水

8. 四层平面图中共有 B 种类型的门。

A．2 B．3 C．4 D．6

9. 下列关于轴线设置的说法不正确的是 D 。

A．拉丁字母的I、O、Z不得用作轴线编号

B．当字母数量不够时可增用双子母加数字注脚

C．1号轴线之前的附加轴线的分母应以01表示

D．通用详图中的定位轴线应注写轴线编号

10. 图中所绘的M-2的开启方向为 D 。

A．单扇开 B．双扇开 C．单扇外开 D．双扇外开

11. 本工程卫生间采用 D 防水。

A．防水涂料两道 B．卷材 C．防水砂浆 D．卷材和防水砂浆

12. 本工程基础垫层厚度为 A mm。

A．100 B．120 C．180 D．未注明

13. 1#楼梯第2跑梯段水平投影长度为 A mm。

A．2800 B．1600 C．4480 D．1650

14. 1#楼梯第1跑梯段步数为 D 。

A．11 B．15 C．16 D．17

15. 2#楼梯梯井宽度为 C mm。

A．3600 B．3350 C．150 D．未注明

16. 本工程○1~○10轴立面外墙饰面做法有 D 种。

A．2 B．3 C．4 D．5

17. 三层窗台标高为 A m。

A．8.500 B．8.400 C．10.300 D．1.0

18. 本工程框架结构抗震等级为 C 。

A．一级 B．二级 C．三级 D．四级

19. 本工程中框架柱混凝土强度等级说确的是 C 。

A．全部采用C25 B．全部采用C30

C．二层以下C30，其余均为C25 D．图中未明确

20. 4.150梁平法施工图中KL10（5）支座通长筋为 C 。

A．420 B．422 C．220 D．222

建筑工程施工图识读试卷第二部分（50题，每题3分，总分150分）

21. 一层平面图残疾人坡道宽度为 mm。

A．1700 B．1400 C．3000 D．2500

22. 本工程大厅净高为 m。

A．4.2 B．7.5 C．7.0 D．7.8

23. 本工程建筑面积为 m2。

A．1934 B．1590 C．1500 D．1560

24. 本工程卫生间地面混凝土楼板放松卷沿高位 。

A．100 B．300 C．400 D．200

25. 本工程防火设计的耐火等级为 。

A．一级 B．二级 C．三级 D．未注明

26. 本工程墙做法的是 。

A．喷白色墙涂料 B．护墙板 C．玻璃锦砖 D．花岗岩贴面

27. 1#楼梯踏面宽度为 。

A．280 B．300 C．250 D．260

28. 本工程中以下说法错误的是 。

A．房间阳角采用1:2水泥砂浆做护角，护角宽100 B．墙体材料采用了加气混凝土砌块

C．建施图中标高也为结构面标高 D．门均为实木门

29. M-1门连窗洞口尺寸为 A （单位：mm）。

A．宽5500、高3000 B．宽4800、高2100 C．宽3000、高2100 D．宽3000、高1800

30. 三层楼面的建筑相对标高为 D m。

A．7.500 B．7.450 C．32.450 D．32.500

31. 二层卫生间板底标高（结构标高）为 C m。

A．4.100 B．4.150 C．4.000 D．3.950

32. 下列说法不正确的是 D 。

A．建筑总平面图中应标明绝对标高 B．剖切符号应绘制在首层平面图

C．指北针应画在首层平面图 D．构造详图比例一般为1:100

33. 1-1剖面图与平面图不一致的是 。

A．水平方向尺寸 B．楼层标高 C．门 D．窗

34. 入口处雨棚板的找坡为 。

A．2% B．1% C．3% D．以上均不正确

35. 三层屋面的标高是 。

A．10.800 B．10.750 C．7.800 D．7.500

36. 基础墙体防潮层做确的是 A 。

A．-0.060处设置 20厚1：2水泥砂浆防潮层 B．-0.060处设置60厚C20细石混凝土防潮层

C．图中未说明 D．图中说法存在矛盾之处

37. 基础平法施工图中A-A断面应为 B 。

A． B．

C． D．

38. 基础平法施工图中B-B断面应为 A 。

A． B． C． D．

39. 基础平法施工图中○3轴处DJJ01基底标高为 B 。

A．-1.300 B．-2.100 C．-3.400 D．以上全不正确

40. 4.150梁平法施工图中存在错误或矛盾的是 B 。

A．KL3（3） B．KL4（3） C．KL5（3） D．L3（1）

41. 4.150梁平法施工图中存在错误或矛盾的是 。

A．KL1（2） B．KL2（3） C．KL10（5） D．KL11（1）

42. 10.750梁平法施工图中存在错误或矛盾的是 。

A．KL13（7） B．KL14（5） C．KL18（3） D． L2（3）

43. 10.750梁平法施工图中○2轴处KL15（3）的○A~○B段跨中截面正确的是 B 。

A． B． C． D．

44. 按照平法图集11G101-1的要求，当梁侧面构造筋的拉筋未注明时，以下做法不正确的是 C 。

A．梁宽≤350mm，拉筋直径=6mm B．梁宽>350mm时，拉筋直径=8mm

C．拉筋间距为加密区箍筋间距的两倍 D．拉筋间距为非加密区箍筋间距的两倍

45. 本工程中基础墙体采用了 C 。

A．MU15蒸压灰砂砖 B．加气混凝土砌块，强度等级A5

C．M10水泥砂浆 D．M5.0混合砂浆

46. 基础平法施工图中关于“DJP03,250/150”说确的是 C 。

A．DJP03,250/150为坡形普通独立基础，端部高度250、根部高度400
