建筑施工图识读(doc 30页)

施工图识读（建筑工程技术）1、图样上所标注的尺寸是（） [单选题] *A．放大比例的尺寸B．缩小比例的尺寸(正确答案)C．机件实际尺寸2、在尺寸标注中C2代表的倒角是（） [单选题] *A．2×45°(正确答案)B．2×30°C．2×15°3、在尺寸标注中轮廓线可以作为（） [单选题] *A．尺寸线B．尺寸界线(正确答案)C．引出线4、在尺寸标注中代表厚度的符号是（） [单选题] *A．t(正确答案)B．ΦC．SR5、在尺寸标注中SΦ代表（） [单选题] *A．球半径B．球直径(正确答案)C．圆直径6、两孔中心距的尺寸是（） [单选题] *A．外形尺寸B．定形尺寸C．定位尺寸(正确答案)7、直线AB平行于H面上的投影是（） [单选题] *A．实长不变(正确答案)B．长度缩短C．聚为一点8、平面△ABC垂直于H面,则在H面上的投影是（） [单选题] *A．一条直线(正确答案)B．实形不变C．缩小的三角形9、圆柱体在H面上的投影为圆,则在其余两投影面上的投影是（） [单选题] * A．均为圆B．均为矩形(正确答案)C．均为直线10、两立体相交所得之交线称为（） [单选题] *A．截交线B．相贯线(正确答案)C．过渡线11、螺纹的公称直径是指螺纹的（） [单选题] *A．大径(正确答案)B．中径12、标注为M10-6g的螺纹是（） [单选题] *A．细牙普通螺纹B．粗牙普通螺纹(正确答案)C．管螺纹13、标注为M10X1-6g的螺纹是（） [单选题] *A．细牙普通螺纹(正确答案)B．粗牙普通螺纹C．管螺纹14、双线螺纹的导程Pn=2，则其螺距是（） [单选题] *A．P=4B．P=2C．P=1(正确答案)15、已知直齿圆注齿轮的模数m=4,齿数Z=30，则其齿顶直径是（） [单选题] * A．da=128(正确答案)B．da=120C．da=11016、局部放大图的比例是指（） [单选题] *A．它与原图形的对应线性尺寸之比B．它与实物的对应线性尺寸之比(正确答案)C．两者均可17、整圆或大于半圆，应注（） [单选题] *B．直径(正确答案)C．两者均可。

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

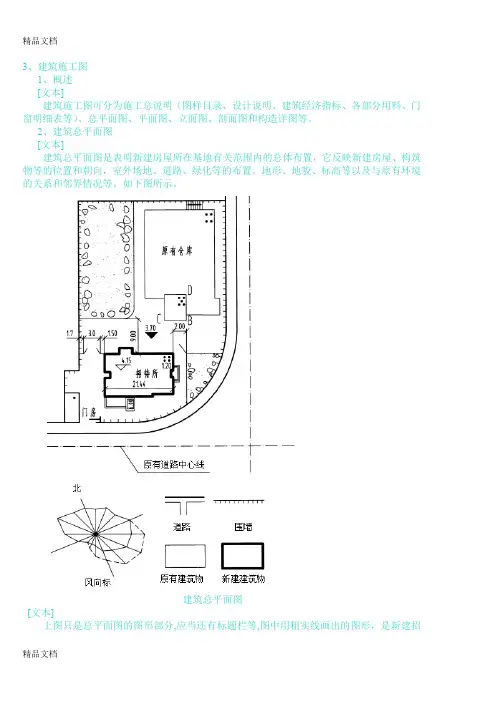

3、建筑施工图1、概述[文本]建筑施工图可分为施工总说明（图样目录、设计说明、建筑经济指标、各部分用料、门窗明细表等）、总平面图、平面图、立面图、剖面图和构造详图等。

2、建筑总平面图[文本]建筑总平面图是表明新建房屋所在基地有关范围内的总体布置，它反映新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等。

如下图所示。

建筑总平面图[文本]上图只是总平面图的图形部分,应当还有标题栏等,图中用粗实线画出的图形，是新建招待所的底层平面轮廓，用中粗实线画出的是原仓库和门房。

各个平面图形内的小黑点数，表示房屋的层数。

总平面图的一般内容：1)、图名、比例。

2)、应用图例来表明新建区、扩建区或该建区的总体布置，表明各建筑物和构筑物的位置。

在总平面图上一般应画上所采用的主要图例及其名称。

如：图中的道路、围墙等。

3)、确定新建、扩建工程的具体位置，一般根据原有房屋或道路来定位，并以米为单位标注出定位尺寸。

注明新建房屋底层室内地面和室外整平地面的绝对标高。

画上风向频率玫瑰图或指北针，来表示该地区的常年风向频率和建筑物、构筑物等的朝向。

有时也可只画单独的指北针。

3、建筑平面图[文本]建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外），也就是假想用水平的剖切平面在窗台上方把整栋房屋剖开，移去上面部分后的正投影图，习惯上称它为平面图。

下图为某招待所在三层楼面的窗台上方用水平剖切平面剖开后的轴测图。

可以清楚地看出它是一栋中间为走廊、两边为房间的内廊式建筑。

[文本]下图为与之对应的平面图。

建筑平面图主要表示建筑物的平面形状、水平方向各部分（如：出入口、走廊、楼梯、房间、阳台等）的布置和组合关系、门窗位置、墙和柱的布置以及其它建筑构配件的位置和大小等。

[文本]一般地说，多层房屋就应画出各层平面图。

但当有些楼层的平面布置相同，或仅有局部不同时，则只需画出一个共同的平面图（也称标准层平面图）。

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。

缺少任何一个部分都不能称其为房屋建筑。

屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。

基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础一般用在墙身下面，独立式基础则用于独立的柱下面。

条式基础又由基础墙、大放脚及其下面的地基组成。

二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。

设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。

在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。

三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。

（二）初步设计将选定的方案设计成工具图，称为初步设计。

其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。

（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。

中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。

四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。

第2章建筑施工图识读学习目标要求1．掌握建筑施工图的分类。

2．掌握施工图首页的构成及作用。

3．掌握建筑总平面图的图示内容及作用。

4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。

5．掌握建筑详图的作用、图示内容及画法与识读方法。

6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。

学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。

本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。

房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。

建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。

按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。

本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。

建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。

它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。

2．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。

2．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。

如表1-2-1是某住宅楼的施工图图纸目录。

该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。

表1-2-1 图纸目录2．1．2 设计总说明主要说明工程的概况和总的要求。

内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。

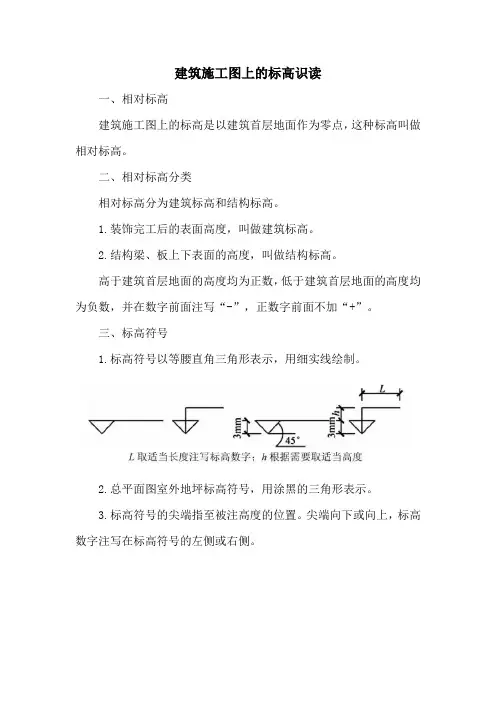

建筑施工图上的标高识读
一、相对标高
建筑施工图上的标高是以建筑首层地面作为零点，这种标高叫做相对标高。

二、相对标高分类
相对标高分为建筑标高和结构标高。

1.装饰完工后的表面高度，叫做建筑标高。

2.结构梁、板上下表面的高度，叫做结构标高。

高于建筑首层地面的高度均为正数，低于建筑首层地面的高度均为负数，并在数字前面注写“-”，正数字前面不加“+”。

三、标高符号
1.标高符号以等腰直角三角形表示，用细实线绘制。

2.总平面图室外地坪标高符号，用涂黑的三角形表示。

3.标高符号的尖端指至被注高度的位置。

尖端向下或向上，标高数字注写在标高符号的左侧或右侧。

4.标高单位以米(m)计，注写到小数点后第三位。

总平面图上注写到小数点后第二位。

任务1 框架梁平法施工图识读■任务目标1．掌握钢筋混凝土框架结构中梁平法施工图的制图规则2．熟练识读一般框架结构的梁平法施工图■任务内容■知识解读一、梁平法施工图的表示方法在梁平面图上采用平面注写方式或截面注写方式表达梁的尺寸、配筋等相关信息，就是梁的平法施工图，见图8-2。

梁的平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图，见图8-3。

二、梁的平面注写方式梁的平面注写方式包括“集中标注”和“原位标注”。

其中集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

施工时，原位标注的取值优先，见图8-5。

图例识读：8@100/200(2) 表示箍筋为HPB300级钢筋，直径8mm，加密区间距100mm，非加密区间距200，均为两肢箍通长筋或架立筋当上部同排纵钢中既有通长筋又有架立筋时，用“角部通长纵筋+（架立筋）”注写；当梁上部、下部通长纵筋全跨相同，或多数跨相同时，可用“上部通长纵筋；下部通长纵筋”注写。

图例识读：梁侧构造钢筋或受扭钢筋由代号（梁侧纵向构造钢筋以大写字母G打头，受扭钢筋以大写字母N打头）、梁两侧的总配筋值（两侧对称配筋）、钢筋级别、直径组成图例识读：梁顶面标高高差（选注项）梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号内，无高差时不注写图例识读：三维图形举例8-1：结施-08，KL207框架梁2、梁的原位标注■任务实施一、楼层梁平法施工图识读1．楼层梁平法施工图以结施-08、8.070~11.670梁平法施工图为例，该图纸如下。

2．楼层梁平法施工图识读梁平法施工图的主要内容有五方面：（1）图号、图名和比例；（2）结构层楼面标高、结构层高与层号；（3）定位轴线及其编号、间距尺寸；（4）梁平法标注：梁的编号、尺寸、配筋和梁面标高高差；（5）必要的设计详图和说明。

图纸识读要按一定的方法和步骤对这五方面的内容逐一识读，结施-08的识读见表8-4。

建筑结构施工图识读建筑结构施工图是施工人员在施工时需要按照的图纸，它不仅仅是描述了建筑的外部形态，更是描述了建筑结构的具体细节和施工工艺。

因此，在建筑施工过程中，建筑结构施工图的识读是非常重要的。

1. 什么是建筑结构施工图建筑结构施工图是建筑设计图纸中的一种，它描述了建筑结构的具体细节和施工工艺。

建筑结构施工图由建筑设计师或结构工程师绘制，其中包括建筑的平面图、立面图、剖面图和细部图等。

2. 建筑结构施工图的内容建筑结构施工图通常包括以下几个方面：2.1 平面图平面图是描述建筑物在水平方向上的分布和布局，包括建筑物的地面、基础、结构柱、墙体和墙板等。

2.2 立面图立面图是描述建筑物在垂直方向上的分布和布局，包括建筑物的外墙的高度、厚度和纹理等。

2.3 剖面图剖面图是描述建筑物内部结构的分布和布局，包括建筑物的层高、墙体厚度、楼板、梁柱、钢结构和水暖管道等。

2.4 细部图细部图是描述建筑物的各种细部构造和连接方式的图纸，包括建筑物的连接细节、各种窗户和门的细节以及管道系统的细节等。

3. 建筑结构施工图的识读建筑结构施工图是一种十分重要的图纸，需要施工现场的工人们进行仔细的识读和理解。

在识读建筑结构施工图时需要注意以下几个方面：3.1 建筑专业术语的识别建筑专业术语的准确理解是判断施工图是否正确的重要步骤。

比如，“柱”，“梁”等词语需要掌握并理解其在建筑结构中的具体意义。

3.2 图例的理解施工图中，图例是非常重要的组成部分，通过图例可以理解图纸中的标志和符号。

需要注意颜色的不同表示意义不同，线条的粗细和线型的不同也具有特定的含义。

3.3 尺寸的理解在施工图中，尺寸表示具体的建筑尺寸和建筑构造尺寸。

需要合理理解和掌握，避免在实际施工中出现尺寸不符合的情况。

3.4 阅读顺序问题在识读建筑结构施工图时，需要根据图纸的设计顺序进行阅读。

一般来说，先阅读平面图，再阅读立面图，剖面图和细节图。

4. 总结建筑结构施工图是建筑施工人员必须要掌握的一项技能。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。

本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。

〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。

比较切合看图的习惯，同时也是施工图绘制的先后次序。

2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，认识工程的概略、结构方案等。

而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。

最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

建筑电气施工图的识读—.基础知识1常用电线（1）裸导线： 裸电线：TY 铜质圆单线 裸绞线：TJ 铜绞线 □ B □口 □— 电线标称截面（mm 2）绝缘材料（v 为聚氯乙烯塑料绝缘，x 为橡胶绝缘）导体材料（L 为铝芯 表示布线用的电线导线的性能（ZR 表示阻燃BV 铜芯塑料绝缘线BLV 铝芯塑料绝缘线BLVV 铝芯塑料绝缘护套线例：BV2.5 BVV42 :电缆多芯导线铜芯省略）NH 表示耐火）BX 铜芯橡胶绝缘线BVV 铜芯塑料绝缘护套线ZRBLV25 NHBX10在电路中起着输送和分配电能的作用。

电缆的组成 线芯，绝缘 层保护层电缆按用途可分为电力电缆：用来输送和分配大功率电能聚氯乙烯绝缘VV 。

聚氯乙烯护套电力电缆 VLV般为架空线路的主体，输送电能LY 铝质圆单线LJ 铝绞线 LGJ 钢芯铝绞线例：VV22—4X 120+ 1 X 50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套五芯电缆。

交联聚乙烯绝缘YJV聚氯乙烯护套电力电缆YJLV例：YJV22 ——4X 120表示4根截面为120mm2的铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套4芯电力电缆2:控制电缆，用于传输控制电流常用控制电缆KVV KVLV3:通信电缆：用于传输信号和数据(1)电话电缆HYY HYV(2)同轴射频电缆STV—75—4D电缆按绝缘层可分为油浸纸绝缘Z 橡皮绝缘X塑料绝缘VY电缆附件电缆终端头：电缆与配电箱的连接处，一根电缆，两个电缆头电缆中间头：用于电缆的延长，隔250m设一个三：母线1:软母线用于35kv以上高压配电装置中2:硬母线用于高低压配电所TMY硬铜母线LMY硬铝母线四：线路敷设代号SR用金属线槽敷设PC用硬塑料管敷设PEC用半硬塑料管敷设五：线路敷设部位代号WE沿墙明敷CE沿顶棚明敷BE沿屋架明敷CLE沿柱明敷WC沿墙暗敷CC沿梁暗敷BC沿屋架暗敷CLC沿柱暗敷FC沿地板暗敷SCC在吊顶内敷设六:线路在平面图上的表示a—b(c x d)e—fA :线路编号b:导线型号c:导线根数d:导线截面E:线路敷设方式f:线路敷设部位例：n 1.bv—3X 4sc20—fc表示。

建筑工程管理（建筑管理）专业《建筑施工图识读》课程训练系别：经管系专业：建筑工程管理班级：建管 -姓名：学号：指导教师：二0一二年二月训练一：建筑设计说明、建筑总平面图一、目的要求:本次课程训练的目的是使学生:1.了解总平面图给相关施工图纸提供的信息；把握总平面图看图的要点；2. 熟悉建筑设计总说明的大体内容和提供的信息，为完整全面看懂图纸打下坚实基础。

二、课程训练的任务:（一）阅读《施工图识读实务模拟》P11某新建厂区总平面图，试回答以下问题：1、该厂区的主入口在市政道路的哪一侧？车间的朝向？车间外墙平面尺寸长和宽别离为多少？假设依照该图的画图比例1：500绘制，那么在平面图上测量得此两项数据别离是多少？2、该工程的用地范围测量点坐标别离是多少？并绘制出此平面的坐标体系。

3、该工程的室内地坪标高+相当于黄海高程多少？厂区内的室内外地坪间高差是多少？厂区道路与市政道路间高差是多少？4、该项目的建筑密度、绿地率、容积率别离是多少？计划批准的绿地总面积必需达到多少？（二）认真阅读《施工图识读实务模拟》P16—P18某学院女生宿舍建筑设计总说明，试回答以下问题：1、该工程施工图设计之前，具体方案需要通过哪些政府部门的批准？2、此宿舍墙体防潮层的位置及做法？墙、柱面阳角的做法如何？屋面采纳材料找坡，坡度多少？3、洗手间楼面的构造做法如何？是不是需做翻边？墙体的节能做法有几种？请列出具体做法，别离适用于哪些部位？4、门、窗洞口的最大尺寸别离是多少？此工程节能门窗的具体做法如何？采纳节能门窗后，传热系数K比热惰性指标D≥3情形下的传热系数限值降低多少？5、顶层房间的天棚及屋面的构造做法如何？训练二：建筑平面图一、目的要求:本次课程训练的目的是使学生:了解平面图形成、熟悉平面图提供的信息、把握平面图的大体内容和看图的要点。

二、课程训练的任务:认真阅读《施工图识读实务模拟》P21—P24建筑平面图及相关索引图，试回答以下问题：1、在各层建筑平面图中，最经常使用的比例是多少？哪些图例如是底层建筑平面图特有的？哪些图例如又是屋顶建筑平面所特有的（举例说明两个即可）？二、写出M1、M2、TSC1806A、DC1的名称、数量及位置。

建筑施工图识读训练题建筑工程管理（建筑管理）专业《建筑施工图识读》课程训练系别：经管系专业：建筑工程管理班级：建管 -姓名：学号：指导教师：二0一二年二月训练一：建筑设计说明、建筑总平面图一、目的要求:本次课程训练的目的是使学生:1.了解总平面图给相关施工图纸提供的信息；掌握总平面图看图的要点；2. 熟悉建筑设计总说明的基本内容和提供的信息，为完整全面看懂图纸打下坚实基础。

二、课程训练的任务:（一）阅读《施工图识读实务模拟》P11某新建厂区总平面图，试回答下列问题：1、该厂区的主入口在市政道路的哪一侧？车间的朝向？车间外墙平面尺寸长和宽分别为多少？若按照该图的绘图比例1：500绘制，则在平面图上测量得此两项数据分别是多少？2、该工程的用地范围测量点坐标分别是多少？并绘制出此平面的坐标体系。

3、该工程的室内地坪标高+0.000相当于黄海高程多少？厂区内的室内外地坪间高差是多少？厂区道路与市政道路间高差是多少？4、该项目的建筑密度、绿地率、容积率分别是多少？规划批准的绿地总面积必须达到多少？（二）仔细阅读《施工图识读实务模拟》P16—P18某学院女生宿舍建筑设计总说明，试回答下列问题：1、该工程施工图设计之前，具体方案需要经过哪些政府部门的批准？2、此宿舍墙体防潮层的位置及做法？墙、柱面阳角的做法如何？屋面采用材料找坡，坡度多少？3、卫生间楼面的构造做法如何？是否需做翻边？墙体的节能做法有几种？请列出具体做法，分别适用于哪些部位？4、门、窗洞口的最大尺寸分别是多少？此工程节能门窗的具体做法如何？采用节能门窗后，传热系数K比热惰性指标D≥3情况下的传热系数限值降低多少？5、顶层房间的天棚及屋面的构造做法如何？训练二：建筑平面图一、目的要求:本次课程训练的目的是使学生:了解平面图形成、熟悉平面图提供的信息、掌握平面图的基本内容和看图的要点。

二、课程训练的任务:。

结构施工图的识读步骤
结构施工图的识读步骤可表现为图1。

图1结构施工图的识读步骤
结施应与建施结合起来看图。

一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图，了解建筑体型、使用功能，内部房间的部署、层数与层高、柱墙部署、门窗尺寸、楼梯位置、内外装修、资料构造及施工要求等全然情况，然后再看结施图。

在阅读结施图时应同时比照相应的建施图，只有把两者结合起来看，才华全面理解结构施工图。

施工图的识读的一般步骤：
1〕先看名目，通过阅读图纸名目，了解是什么类型的建筑，要紧有哪些图纸。

2〕初步阅读各工种设计说明，了解工程概况。

3〕阅读建施图。

读图次序依次为：设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。

初步阅读建施图后，应能在头脑中形成整栋房屋的立体形象，能想象出建筑物的大致轮廓，为下一步结施图的阅读作好预备。

4〕阅读结施图。

结施图的阅读顺序可按以下步骤进行：
〔1〕阅读结构设计说明。

〔2〕阅读根底平面图、详图与地质勘察资料。

根底平面图应与建筑底层平面图结合起来看图。

〔3〕阅读柱平面部署图。

注意柱的部署、柱网尺寸、柱断面尺寸与轴线的关系尺寸。

〔4〕阅读楼层及屋面结构平面部署图。

〔5〕按前述的施工图识读方法，详细阅读各平面图中的每一个构件的编号、断面尺寸、标高、配筋及其构造详图。

〔6〕在前述阅读结施图中，涉及采用尺度图集时，应详细阅读规定的尺度图集。

不同的结构体系施工图的表现方式不一致，下面分别介绍混凝土结构、钢结构、砌体结构的施工图识读。
