最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。
工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。
2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况，做到心中有数。
3)按专业阅读，按照专业顺序深入细致地阅读。
先看基础图，再看详图。
看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。
发现问题时，做好读图记录，以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
1.建筑工程施工图有什么作用? 包括哪些内容?建筑工程施工图是按建筑设计要求绘制的，用以指导施工的图纸，是建造房屋的依据。
包括：建筑施工图（简称建施）、结构施工图（简称结施）及设备施工图（简称设施）。

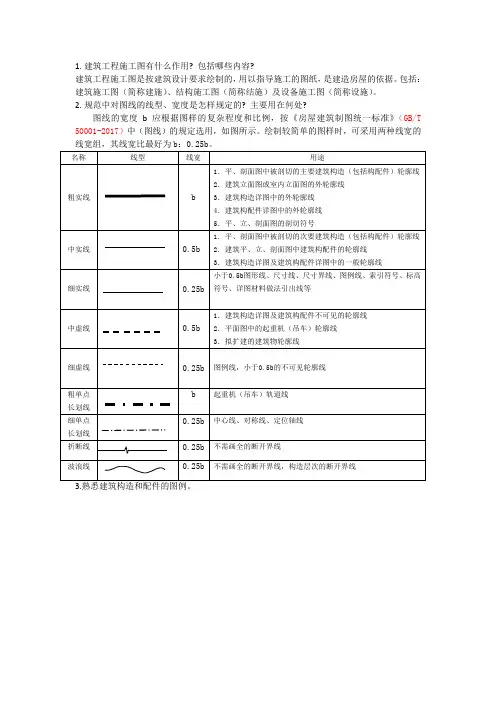

2.规范中对图线的线型、宽度是怎样规定的? 主要用在何处?图线的宽度b应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（GB/T 50001-2017）中（图线）的规定选用，如图所示。
绘制较简单的图样时，可采用两种线宽的4．索引符号和详图符号是如何规定的? 试举例说明如何使用。
索引符号如下图所示，是用细实线画出来的，圆的直径为10mm。
当索引出的详图与被索引的图在同一张图纸内时，在上半圆中用阿拉伯数字注出该详图的编号，在下半圆中间画一段水平细实线；当索引出的详图与被索引的图不在同一张图纸内时，在下半圆中用阿拉伯数字注出该详图所在图纸的编号。
当索引出的详图采用标准图时，在圆的水平直径延长线上加注标准图册编号。
详图符号是用粗实线画出来的，圆的直径为14mm。
当圆内只用阿拉伯数字注明详图的编号时，说明该详图与被索引图样在同一张图纸内；若详图与被索引的图样不在同一张图纸内，可用细实线在详图符号内画一水平直径，在上半圆内注明详图编号，在下半圆中注明被索引图样的图纸号。
5．定位轴线用什么图线表示? 如何编写轴线编号?定位轴线用细点画线表示，末端画细实线圆，圆的直径为8mm，圆心应在定位轴线的延长线上或延长线的折线上，并在圆内注明编号。
水平方向编号采用阿拉伯数字从左至右顺序编写；竖向编号应用大写拉丁字母从下至上顺序编写。
拉丁字母中的I、O、Z不得用为轴线编号，以免与数字0、1、2混淆。
如字母数量不够使用，可增用比字母或单字母加数字注脚，如AA、BB、......YY或A1、B1、 (1)6．标高的符号是如何规定的?标高有绝对标高和相对标高两种。
标高用来表示建筑物各部位的高度。
标高符号为“，”用细实线画出，短横线是需注高度的界线，长横线之上或之下注出标高数字，例如，。
