管道保护专业理论试题库

（简单题）

1. 线路重点监控部位有哪些？

阀室、隧道、穿跨越段、人口密集区、施工困难地段、地质灾害频发区、采空区、发生第三方施工地段、已经发现事故隐患还未及时处理的部位是重点监控部位。

2. 气液联动执行机构操作注意事项

（1）进行手动气压控制操作时，应用手拉住手柄不放，直到阀门全开或全关方可松手。

（2）手动气压控制操作时，因气液罐放出剩余带压的天然气，阀门周围必须严格注意防火。

（3）进行手动液压控制时，当阀门到位而液压杆无法下压时，可按下液压杆下部的泄压阀，然后将液压杆放到垂直位臵。

（4）无论是气压控制还是液压控制，操作人员完成操作后，必须仔细确认GOV开关位臵是否满足工艺流程的要求，确认无误后方可离开现场。

3. 球阀开关操作注意事项。

1、阀门的开关只允许一人手动操作，禁止使用加力杆

和多人操作。

2、对长时间没有操作的阀门在操作前一定要先注入清洗液，最好浸泡一段时间然后进行开关操作。

3、球阀操作前，一定要先检查排污嘴是否关闭。

4、对于有旁通流程的球阀打开前需平衡两端压力。

4. 分别写出球阀内漏的判断依据、原因分析以及处理的措施

判断依据：球阀内漏可通过阀体排污进行判断，缓慢打开阀门排污阀将阀腔内气体放空，如果阀腔气体排不净，即认为该阀门内漏；

原因分析：球阀内漏可能是因为三方面的原因：1、阀门限位不准确；2、阀芯密封面有污物，造成阀门密封不好；3、阀芯密封面被硬物划伤；

处理措施：针对以上三种原因，分别采取的措施：1、调整阀门的限位；2、注清洗液对密封面的污物进行清洗，并通过排污口将污物排出，如果依然内漏，可注入适量的密封脂，注脂后将阀门全开关一次；3、出现这种情况时，首先注清洗液对密封面清洗，然后排污，再注入密封脂，全开关阀门一次，如果注脂后依然内漏，只能考虑更换阀门

5. 护坡、护底、护岸名词解释。

护坡：防止边坡坡脚受冲刷，在边坡坡脚处所做的各种工程防护措施的统称。

河南汇龙合金材料有限公司

Henan Huilong alloy material Co., Ltd

阴极保护检查片

测

量

管

道

的

极

化

电

位

过

程

河南汇龙合金材料有限公司

技术部 刘珍 河南汇龙合金材料有限公司

Henan Huilong alloy material Co., Ltd

参比电极 用试片法测量管道的极化电 数字签名

者 ：fenghongchen DN：cn=fenghongchen, o=rainbow, ou=head offic

一、摘要 冯洪臣 email=corrtech@, c=CN

日期：2020.05.0614:20:43

随着人们对阴极保护理论认识的提高，现在，从业者大多都知道，判断管道阴极+保08'护00'是否充分或是否有过保护，依据的是管道的极化电位，即断电电位。然而，在某些情况下，作用在管道上的所有电流源是没有办法同步中断

的，如牺牲阳极保护管道。即便是阴极保护系统可以同步中断，如 GPS 同步的外加电流电源的同步中断，但由于管道不同位置的极化程度不同， 所以，电源中断后，管道各部位之间的长线电流也无法消除，这也会给断电电位测量带来误差， 研究发现，该误差在 10-30mV 之间。用地的紧缺造成多条管道、高压输电线路、电力机车系统经常公用一个走廊，各种电气化设施以及各条管道

的阴极保护系统电源都会成为干扰源，而同步中 挂片

断这些干扰源更是不可能的。这就给管道极化电

位的测量带来了困难。为克服这些环境因素带来的困难，古老的试片法又重新得到人们的关注，而用试片法进行管道断电电位的测量也得到了进一步的研究。

二、测量原理

众所周知，管道的腐蚀会发生在防腐层缺陷点处，如果防腐层是完整的，管道不会腐蚀。我们真正关注的是管道防腐层缺陷点处的保护水平。为了测量到防腐层缺陷点处的保护电位，我们用试片来模拟管道防腐层缺陷点。该试片平时通过测试桩与管道连接，得到同样的阴极保护。测量时，瞬时从管道上断开，这样，就可以测量到试片

恒电位仪具体操作介绍

江苏省天然气有限公司培训资料

江苏省天然气有限公司-培训资料

项目：恒电位仪现场培训

执行：电仪班

编写日期：2021.11.30

江苏省天然气有限公司培训资料

一、现场讲解内容

1. 恒电位仪的开机步骤。 2. 恒电位仪的切换步骤。 3. 恒电位仪的关机步骤。

4. 恒电位仪管地电位异常的处理。 二、基本原理：

恒电位仪基本工作原理

当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。 3. 运行状态的转换原理

当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。 三、技术指标：

1. PS-1LC恒电位仪技术指标

使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V等规格，输出电压在额定输出电压的1 %～100％范围内可调。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。

河南汇龙合金材料有限公司 刘珍

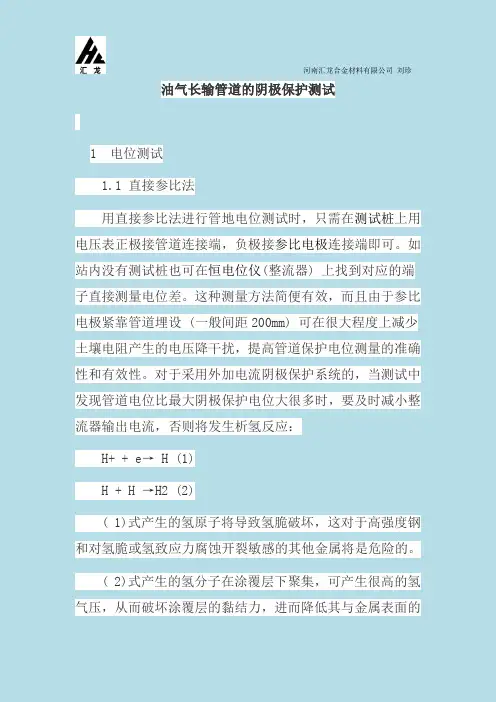

油气长输管道的阴极保护测试

1 电位测试

1.1 直接参比法

用直接参比法进行管地电位测试时，只需在测试桩上用电压表正极接管道连接端，负极接参比电极连接端即可。如站内没有测试桩也可在恒电位仪(整流器)

上找到对应的端子直接测量电位差。这种测量方法简便有效，而且由于参比电极紧靠管道埋设 (一般间距200mm)

可在很大程度上减少土壤电阻产生的电压降干扰，提高管道保护电位测量的准确性和有效性。对于采用外加电流阴极保护系统的，当测试中发现管道电位比最大阴极保护电位大很多时，要及时减小整流器输出电流，否则将发生析氢反应：

H+ + e→ H (1)

H + H →H2 (2)

( 1)式产生的氢原子将导致氢脆破坏，这对于高强度钢和对氢脆或氢致应力腐蚀开裂敏感的其他金属将是危险的。

( 2)式产生的氢分子在涂覆层下聚集，可产生很高的氢气压，从而破坏涂覆层的黏结力，进而降低其与金属表面的 河南汇龙合金材料有限公司 刘珍

附着强度，最终使涂覆层从金属管道表面剥离。最大保护电位受管道涂覆层种类约，现在使用较多的三层PE虽然抗阴极剥离较强，但补口所使用的热缩套却较差，因而最大保护电位只要不超过-1.5V都认为是安全的。测试管道保护电位应以极化稳定后的保护电压为准，其极化时间应不小于24h。
