目 录

一、工程概况： ................................................................................................................................................................................................................................................ 2

二、系统调试内容 ........................................................................................................................................................................................................................................ 2

三、调试组织机构 ........................................................................................................................................................................................................................................ 3

四、调试统筹措施 ........................................................................................................................................................................................................................................ 4

五、调试计划安排 ........................................................................................................................................................................................................................................ 4

六、室内电气系统调试方案 ................................................................................................................................................................................................ 11

七、智能化系统调试 .......................................................................................................................................................................................................................... 17

八、设备单机试运转 .......................................................................................................................................................................................................................... 21

九、室内给排水系统调试方案 ....................................................................................................................................................................................... 25

十、通风与空调系统调试方案 ....................................................................................................................................................................................... 29

十一、消防系统调试 .......................................................................................................................................................................................................................... 37

十二、系统调试主要投入的检验测量仪器、仪表配置表 ....................................................................................... 40

十三、电气安装工程送电操作规程 ..................................................................................................................................................................... 41

1

一、工程概况：

广州萝岗区行政办公用房及萝岗中心区人防工程一期施工总承包 （一标段）位于萝岗区，总建筑面积约为 36000 ㎡。最大建筑高度为 32 米。本工程由一层地下室， 1 栋 5 层和 2 栋 4 层办公楼组成。水电安装工程项目包括电气系统、给排水系统、消防喷淋系统、火灾自动报警系统、通风空调。

本工程由： XXXXXXXXX 设计。

本工程由： XXXXXXX 监理。

二、系统调试内容

（一）、电气系统调试

包括防雷接地、低压配电柜（箱）及配电线路、照明、电动机和各种弱电系统等的调试。（二）、设备单机试运转

包括本工程的空调设备、给排水设备及相关的机电设备的单机试运转。

（三）、给排水系统调试

包括给水管道的冲洗、给排水设备的调试、排水试验及系统调试等。

（四）、通风空调系统调试

包括中央空调系统调试、通风系统调试。

（五）、消防系统调试

包括消防自动喷水灭火系统调试、消防自动报警系统调试。

（六）、调试重点

本工程机电设备系统多，设备先进，其中通风空调系统、消防系统、建筑智能信息系统调试工作量大，技术要求高，这三个系统的调试质量、工期直接关系本工程能否顺利竣工验收，为本工程调试重点和关调试关键路径所在。

针对以上特点，拟在组织系统调试时采取以下对策：

1、成立调试集中管理机构，对各机电设备系统调试实行调试实行统一指挥、统一管理、

统一协调、统一管理，减少及避免各系统同时进行调试相互干扰、相互制约，相互冲突的发

生。

2、系统调试需要用大量的水和电， 严格控制关键系统的安装， 精心安排尽早送出市政水、

电，为各机电设备系统调试创造便利条件。

3、为了确保工期，应做到边施工边调试。密切配合各专业施工，对有条件调试的先进行

调试。

2

三、调试组织机构

调试领导小组：

组长：劳锦华

水电空调联合 消防系统联合 建筑智能系统 其它机电专业

调试组： 调试组： 调试组： 工程调试组

水：余世强 消防 : 余世强 成员由智能建

电：余世强 筑工程指定分

空调：肖显明 包商提供

第三类工程机电设备系统调试 第二类工程机电设备系统调试

说 明：

A. 鉴于本工程机电设备系统多， 设备先进，调试工作量大，且参与调试的指定分包商多，为此设立调试领导小组机构 ,负责工程调试的总体领导，对本工程所有机电设备系统的调试实行统一指挥、统一管理、统一协调，确保工程顺利按期按质完成各机电设备系统调试，为工

程竣工验收创造条件；调试领导小组由项目总技术负责人担任组长；

B. 根据本工程各机电系统的不同，成立若干个联合调试组，包括水电空调联合调试组、消防系统联合调试组、建筑智能系统调试组及其它机电专业工程调试组，具体负责各机电系统调试；各联合调试组组长系本机电系统调试工作的技术负责人，对调试工作的技术措施、调试进度、调试工作质量负责，对调试人员进行技术交底，编制调试方案，审核调试资料，

3

合集下载

工程调试方案

工程调试方案

工程调试方案

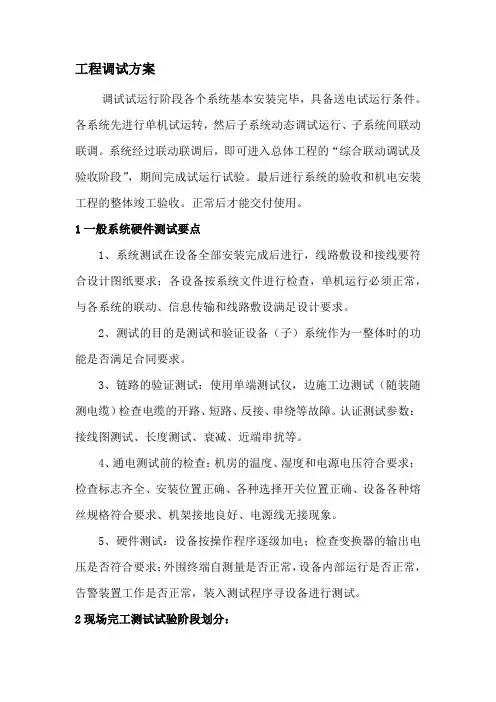

调试试运行阶段各个系统基本安装完毕，具备送电试运行条件。各系统先进行单机试运转，然后子系统动态调试运行、子系统间联动联调。系统经过联动联调后，即可进入总体工程的“综合联动调试及验收阶段”，期间完成试运行试验。最后进行系统的验收和机电安装工程的整体竣工验收。正常后才能交付使用。

1一般系统硬件测试要点

1、系统测试在设备全部安装完成后进行，线路敷设和接线要符合设计图纸要求；各设备按系统文件进行检查，单机运行必须正常，与各系统的联动、信息传输和线路敷设满足设计要求。

2、测试的目的是测试和验证设备（子）系统作为一整体时的功能是否满足合同要求。

3、链路的验证测试：使用单端测试仪，边施工边测试（随装随测电缆）检查电缆的开路、短路、反接、串绕等故障。认证测试参数：接线图测试、长度测试、衰减、近端串扰等。

4、通电测试前的检查：机房的温度、湿度和电源电压符合要求；检查标志齐全、安装位置正确、各种选择开关位置正确、设备各种熔丝规格符合要求、机架接地良好、电源线无接现象。

5、硬件测试：设备按操作程序逐级加电；检查变换器的输出电压是否符合要求；外围终端自测量是否正常，设备内部运行是否正常，告警装置工作是否正常，装入测试程序寻设备进行测试。

2现场完工测试试验阶段划分： 1、系统设备单体测试。

2、子系统静态测试。

3、子系统动态测试。

4、弱电系统工程联合调试。

5、大系统联合调试。

6、试运行。

3原始记录

检验测试遵照ISO9001：2000要求做好原始记录，例如：认真填写《电气绝缘与接地检查测试表》；《管路耐压检查测试表》等。

4设备单体测试，含通电测试、静态测试要点

1、安装前后系统模拟试验做到： 准确模拟全系统的硬件、软件功能符合系统设计(对应合同技术部分)。

2、参数设置、数据库定义、监控对象、模式、接口检查。

3、在单体设备合格的基础上。

4、所有AI、AO、DI、DO与全部接口核对无误。

安装工程联调联试方案

安装工程联调联试方案

安装工程联调联试方案

一、 简介

安装工程联调联试是指在建设工程项目中，为了检验和保证各种安装工程的质量和性能，以及各项工程是否协调一致、配合无误，采用现有的、最先进的和最可靠的技术装备、设备的标准化和一致性联调联试，目的是为了保证各种安装工程在运营中的正常运作和安全可靠。

联调联试是一个有序的过程，需要一系列的准备工作和组织安排。本文将从准备阶段、组织安排、具体工作流程、主要工作内容和注意事项等几个方面来详细介绍安装工程联调联试的方案。

二、 准备阶段

1. 资料审核：收集相关的图纸、技术资料、设计文件等，并进行审核。

2. 人员准备：确定参与联调联试的人员名单，包括管理人员、技术人员、操作人员等。

3. 设备准备：核对联调联试所需的设备、工具、耗材等，确保设备齐全完好。

三、 组织安排

1. 领导组织：制定联调联试方案，确定联调联试的时间、地点和工作流程等。

2. 人员分工：明确各个人员的职责和分工，保证各项工作的有序进行。

3. 协调合作：确保各个参与单位之间的协作和合作，保证工作的顺利进行。

四、 具体工作流程

1. 试验仪器装置：对各类试验仪器进行组装和调试。

2. 设备联调：对各个设备的连接、组合和协调进行联调。

3. 功能测试：对各项功能进行测试，确保各项功能的正常运作。

4. 耐久性测试：进行长时间的耐久性测试，以确保设备在长时间运行中的可靠性和性能。

5. 故障分析：对一些可能出现的故障进行分析和处理，确保设备在运行过程中的正常运作。

6. 性能测试：对各项性能进行测试，确保性能指标符合设计要求。

五、 主要工作内容

1. 安装工程的基本设备和工程安装的联合调试； 2. 各项设备的数据输入调试；

3. 设备的功能测试及程序控制逻辑测试；

4. 原始记录的检查及评定；

5. 故障及问题清单的编制和整理；

6. 针对问题进行修改和再次测试；

7. 联调联试结束后，进行总结和评定。

隧道工程机电工程施工方案

隧道工程机电工程施工方案

隧道工程机电工程施工方案

一、项目背景

隧道工程是指用于通行车辆、人员或管线的隧道工程。隧道工程机电工程是指隧道工程中用于通行车辆、人员或管线的机械设备及电气设备的安装和调试工程。隧道工程机电工程施工需要根据具体的隧道工程设计要求和规范进行施工，以保证隧道工程的安全、质量和进度。本文将结合某隧道工程的实际情况，对隧道工程机电工程施工方案进行详细描述。

二、施工前准备

1. 组织人员

在施工前，要组织好施工队伍，包括机械设备施工队、电气设备施工队、监理工程师和技术工人等。根据工程需要，确定施工队伍的人数和专业分工，保证施工队伍的数量和质量。

2. 设备准备

根据隧道工程的机电设备安装要求，准备好需要使用的机械设备和电气设备，确保设备的完好和数量充足。

3. 安全措施

在施工前，要制定完善的安全生产方案，包括施工现场的安全标识、安全警示牌的设置、工人的安全教育和安全防护用品的配备等，保证施工过程中的安全生产。

4. 施工方案

根据隧道工程的机电工程设计图纸和施工图纸，制定详细的施工方案，包括机械设备和电气设备的安装顺序、安装位置、施工工艺和施工进度等，确保施工过程按照既定的方案进行。

5. 环境保护

在施工前，要进行环境影响评价，合理规划施工过程，减少对周围环境的影响，保护周围自然环境。

三、施工过程

1. 机械设备安装

机械设备安装是隧道机电工程的重要环节之一，包括通风设备、排水设备、盾构机、隧道施工机械等。机械设备安装施工应按照设计图纸和规范要求，经验丰富且具有相关资质的工程师和技术人员进行操作，确保设备安装牢固、稳定和正常使用。

2. 电气设备安装 电气设备安装是隧道机电工程的另一个重要环节，包括照明设备、通信设备、监控设备、电力设备等。电气设备安装施工应按照设计要求和规范要求进行，保证电气设备的安全可靠和正常使用。

3. 联调联试

机械设备和电气设备安装完成后，进行联调联试工作，包括整体联调联试和单项设备联调联试。通过联调联试，可以检验设备的安装质量和性能，确保设备可以正常投入使用。

测试及试运行方案

测试及试运行方案

测试及试运行方案

1测试方案

1.1设备测试

1.外观检查

严格检查所采用的图纸、文件、技术说明书等文件的配套性、有效性。然后按照规定的步骤安装机电设备。

检查核对本次产品需要的零件、部件及各类装配件是否符合图纸要求，产品标识是否记录清楚、完整。

检查各零件、部件的质量记录是否清楚、完整。

2.单机检查、调试

机械安装完毕，按照说明书和施工图要求调试到位；

3.加电进行功能测试

加电测试单机运行，参照说明书、施工图、技术文件要求进行检查。

4.测试记录

详细记录各设备、各项测试内容和结果，发现问题及时解决。

1.2软件测试

1．基本测试：记录测试数据、检查功能状况、缺陷状况

2．组件测试：记录测试数据、检查功能状况、缺陷状况

3．接口测试：记录测试数据、检查功能状况、缺陷状况

4．整体测试：记录测试数据、检查功能状况、缺陷状况

5．系统测评

(1) 技术工程师根据现场情况建立系统测试手册，落实测试内容、测试数据要求，并对测试结果负责。

(2) 对系统按照硬件、软件进行单独功能测试和系统逻辑测试。

(3) 技术工程师首先对系统的组成设备进行单独功能调试，并建立调试记录。

(4) 技术工程师确定所有硬件设备功能正常时，可以进行系统联调或者子系统联调，并对调试过程加以记录。

(5) 技术工程师按照软件功能说明书，对系统软件进行分系统、分功能调试，测试数据应该具有代表性，及时发现软件中隐含的问题，并加以解决，建立调试记录。 (6) 当确认软件功能正常后，可以进行软件稳定性测试， 建立测试记录。

(7) 硬件、软件单独测试完成后，可以将硬件、软件进行整体调试，对系统整体的逻辑功能进行评定。

(8)系统连续运行一定时间，考验系统在各种情况下的稳定性。当系统全线完成设备安装、分系统调试、系统热机后，在项目经理和技术总工程师的领导下，对全线各子系统、分中心(包括收费分中心、分监控中心、分通信中心)进行联合调试及热机；同时对收费员、管理人员、系统管理员、维修人员进行培训。
