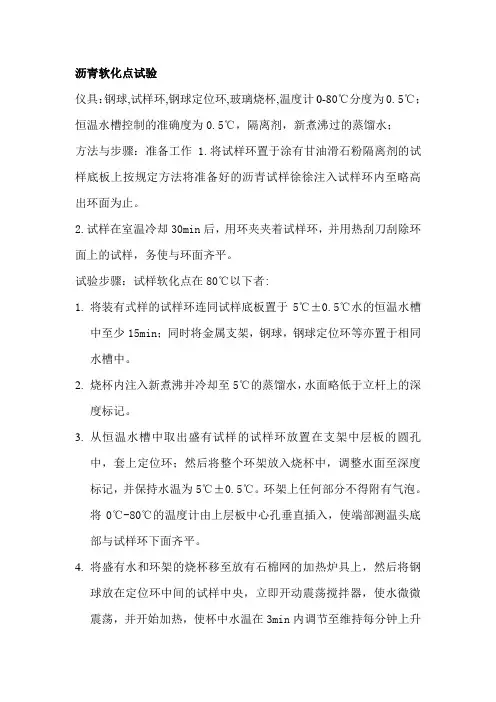

沥青软化点试验
仪具：钢球,试样环,钢球定位环,玻璃烧杯,温度计0-80℃分度为0.5℃；恒温水槽控制的准确度为0.5℃，隔离剂，新煮沸过的蒸馏水；
方法与步骤：准备工作1.将试样环置于涂有甘油滑石粉隔离剂的试样底板上按规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。
2.试样在室温冷却30min后，用环夹夹着试样环，并用热刮刀刮除环面上的试样，务使与环面齐平。
试验步骤：试样软化点在80℃以下者:
1. 将装有式样的试样环连同试样底板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架，钢球，钢球定位环等亦置于相同水槽中。
2. 烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。
3. 从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将0℃-80℃的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。
4. 将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动震荡搅拌器，使水微微震荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重做。
5. 试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃
试样软化点在80℃以上者：
1. 将装有试样的试样环连同试样底板置于装有32℃±1℃甘油的恒温槽中至少15min;同时将金属支架，钢球，钢球定位环等亦置于甘油中。
2. 在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。
3. 从恒温槽中取出装有试样的试样环，按上述的方法进行测定，准确至1℃。
注：同一试样平行试验两次，当两次测定的差值符合重复性试验精密度要求时，取其平均值作为软化点试验结果，准确至0.5℃；1.软化点小于80℃时，重复性试验的许差为1℃,复现性试验的许差为4℃;2.软化点大于80℃时,重复性试验的许差为2.复现性试验的许差为8℃
最新可编辑word文档一、沥青针入度试验操作方法
（1）将沥青试样注入盛样皿中，试样高度应超过预计针入度值10mm。盛样皿在室温中冷却1～2.5h（据盛样皿大小定）后移入保持规定试验温度±0.1℃的恒温水槽中1～2.5h。
（2）调整针人度仪使之水平。检查针连杆和导轨，并清洗、擦干标准针。将标准针插入针连杆，固紧。按试验条件，加上附加砝码。
（3）将玻璃皿置于针人度仪平台上，慢慢放下针连杆，用反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘拉杆，使之与针连杆顶端轻轻接触，调节指针指零。
（4）开动秒表，当秒表指针正指向5s的瞬间，用手紧压针人度仪按钮，使标准针自动下落贯人试样，经规定时间，停压按钮使针停止移动。
（5）压下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针读数，准确至0.5(0.1mm)。
（6）同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应小于l0mm。
3次平行试验的最大与最小值之差在允许范围内时，取3次平均值的整数作为结果。二、沥青延度试验操作方法
（1）在清洁干燥的试模底板和两个侧模的内侧表面涂抹隔离剂，并将试模在试模底板上装妥。
（2）将沥青试样自试模的一端向另一端往返数次缓缓注入模中，最后略高出试模，应注意勿使气泡混入。
（3）试件在室温中冷却30～40min，然后置于规定试验温度±0.1℃的恒温水槽中，保持
30min后取出，用热刮刀刮除高出试模的沥青后，将试模连同底板再浸入规定试验温度的水槽中1～1.5h。
（4）检查延度仪延伸速度及其指针对零情况。将延度仪注水，并保温达试验温度±0.5℃。将保温后的试件连同底板移人水槽中，取下试模，将试模两端的孔套在槽端的金属柱上，取
下侧模。水面距试件表面应不小于25mm。
（5）开动延度仪，在试验过程中，水温应保持在规定范围内，且仪器不得有振动，水面不得有晃动。在试验中，如发现沥青细丝浮于水面或沉人槽底时，则应在水中加入酒精或食盐
进行调整。
一、实验目的
1. 了解沥青材料的组成和特性；
2. 掌握沥青材料的实验方法；
3. 分析沥青材料的性能指标；
4. 为沥青路面施工提供理论依据。
二、实验原理
沥青材料是一种复杂的混合物，主要由沥青质、树脂、地沥青质和填料组成。沥青材料在高温下具有流动性和粘结性，在低温下具有硬度和脆性。本实验通过对沥青材料的物理性能、化学性能和路用性能进行测试，分析其性能指标，为沥青路面施工提供理论依据。
三、实验材料
1. 沥青材料：石油沥青、煤沥青；
2. 填料：石灰石粉、矿粉；
3. 实验仪器：沥青混合料拌合机、沥青软化点测定仪、沥青针入度测定仪、沥青延度测定仪、沥青老化试验箱等。
四、实验步骤
1. 沥青软化点试验
（1）将沥青材料置于沥青软化点测定仪中，调节温度至25℃；
（2）将沥青材料放入试样杯中，试样杯底部放置温度计；
（3）加热沥青材料，记录沥青材料软化点。
2. 沥青针入度试验
（1）将沥青材料置于沥青针入度测定仪中，调节温度至25℃；
（2）将沥青材料放入试样杯中，试样杯底部放置针入度计；
（3）插入针头，记录沥青材料的针入度。
3. 沥青延度试验 （1）将沥青材料置于沥青延度测定仪中，调节温度至25℃；
（2）将沥青材料放入试样杯中，试样杯底部放置延度计；
（3）拉伸沥青材料，记录沥青材料的延度。
4. 沥青老化试验
（1）将沥青材料置于沥青老化试验箱中，设定老化温度和时间；
（2）老化沥青材料，取出后进行软化点、针入度、延度等性能指标的测试。
五、实验结果与分析
1. 沥青软化点试验结果
石油沥青软化点：48℃；
煤沥青软化点：60℃。
2. 沥青针入度试验结果
石油沥青针入度：80（0.1mm）；
煤沥青针入度：100（0.1mm）。
3. 沥青延度试验结果
石油沥青延度：100（cm）；
煤沥青延度：150（cm）。
4. 沥青老化试验结果
石油沥青老化后软化点：50℃；
煤沥青老化后软化点：65℃；

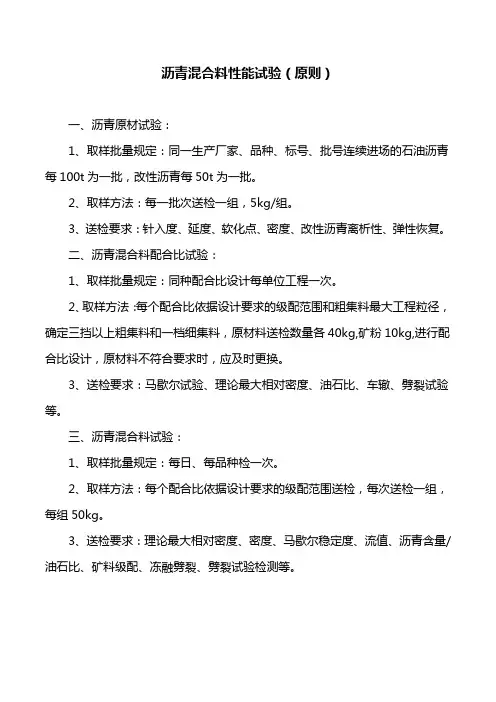

沥青混合料性能试验（原则）

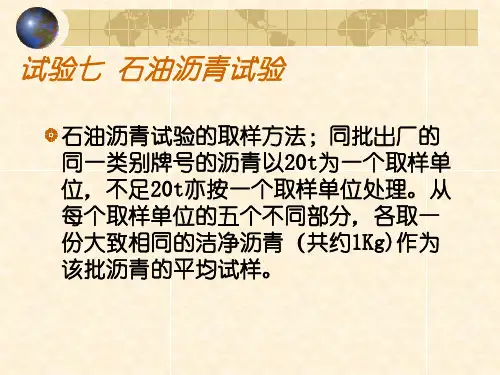

一、沥青原材试验：
1、取样批量规定：同一生产厂家、品种、标号、批号连续进场的石油沥青每100t为一批，改性沥青每50t为一批。
2、取样方法：每一批次送检一组，5kg/组。
3、送检要求：针入度、延度、软化点、密度、改性沥青离析性、弹性恢复。
二、沥青混合料配合比试验：
1、取样批量规定：同种配合比设计每单位工程一次。
2、取样方法：每个配合比依据设计要求的级配范围和粗集料最大工程粒径，确定三挡以上粗集料和一档细集料，原材料送检数量各40kg,矿粉10kg,进行配合比设计，原材料不符合要求时，应及时更换。
3、送检要求：马歇尔试验、理论最大相对密度、油石比、车辙、劈裂试验等。
三、沥青混合料试验：
1、取样批量规定：每日、每品种检一次。
2、取样方法：每个配合比依据设计要求的级配范围送检，每次送检一组，每组50kg。
3、送检要求：理论最大相对密度、密度、马歇尔稳定度、流值、沥青含量/油石比、矿料级配、冻融劈裂、劈裂试验检测等。
