动力传动系统 功能讲解

  • 格式：docx
  • 大小：13.13 KB
  • 文档页数：1

动力传动系统

电子主动后差速锁

让驾驶员能够在所有公路和越野路况下进一步优化车辆的牵引和转向稳定性。 电子主动后差速锁可在需要时变更锁定扭矩值，从而实现牵引最大化。 电子主动后差速锁有主动和响应两种操作方式。 它与全地形反馈适应系统完全集成。在第二代全地形反馈系统中，它是自动程序的一部分。 此系统完全自动操作，不需要驾驶人员干预。 在未选择专用程序时，如果系统检测到打滑，系统仍将对不断变化的路况做出反应，并增大锁定扭矩值。但在系统响应前，必须先出现一定大小的打滑。 但在选定专业程序后，系统将认定会出现打滑，并根据为相应地形预估的打滑量，给差速器预先加载相应的锁定扭矩。 然后，系统将监测牵引力。如果打滑量超过预期值，则进一步增加锁定扭矩：如果牵引力好于预期，则减小锁定扭矩。

主动传动系统 主动传动系统是一种在公路和越野条件下能够改进牵引性能的传动系统，并且能改进动力传动系统的总体效率。

根据驾驶条件，主动传动系统能够使用位于后驱动轴头端部的动力传递单元PTU“同步器”来改变从变速器传递到后车轮的扭矩量。 当扭矩到达后车轮时，使用后轴上RDU的两个多片离合器（而非差速器）将扭矩分配到牵引力最大的车轮。因此，主动传动系统仅将扭矩分配给具有最佳牵引的车轮。

它还可以完全断开对后轮的驱动力（当不需要时），从而有效地将动力传动系统切换为两轮驱动模式。这样可以减少多发动机功率和扭矩的需求，从而节省燃油，减少排放。

扭矩矢量控制系统 扭矩矢量控制系统可以改进车辆在公路或松软越野路面（例如沙地）的高速转向功能。

该系统利用多个车辆系统来监测车辆的行为；即使监测到微小的转向不足信号，系统也会进行干预。 为达成此目的，系统使用车辆的制动系统来制动位于弯径内侧的车轮，从而降低内侧车轮的转速，并将扭矩引导或以矢量控制方式分配到外侧车轮。这一额外的转向力克服转向不足，将车辆恢复到预期线路上。 相比之下，未配备扭矩矢量控制系统或电子主动后差速锁的车辆就必须单纯依靠由前部轮胎提供的抓地力来控制车辆在紧急转弯时的方向。 在车辆装配可选的电子主动后差速锁或可选的主动传动系统后，这两个系统也会帮助将扭矩重新分配到外侧车轮，从而增强扭矩矢量控制系统克服转向不足的效果。 在越野条件下，扭矩矢量控制系统也处于激活状态，由全地形反馈适应系统专用程序进行配置，以便根据选定的地形来变更其行为。

该系统对于沙地驾驶非常有用，它有助于车辆向内转弯，避免过度转向不足。 扭矩矢量控制系统仅在车辆加速时工作，但无需驾驶员干预。

全地形进程控制系统ATPC

系统理论上类似于速度更低的定速巡航控制，可控制发动机扭矩传递和制动，并以专业驾驶员的平稳精妙和娴熟控制操作。 有两个操作模式:

全地形进程控制陡坡缓降控制，类似陡坡缓降，但是目标速度更低。 全地形控制全功能 ，用于在平坦地形上和上坡时起步和前进。驾驶员可以随时通过制动或加速来干预ATPC。控制发动机扭矩传递和制动器来控制车辆速度，能让更多人体验越野。

合集下载

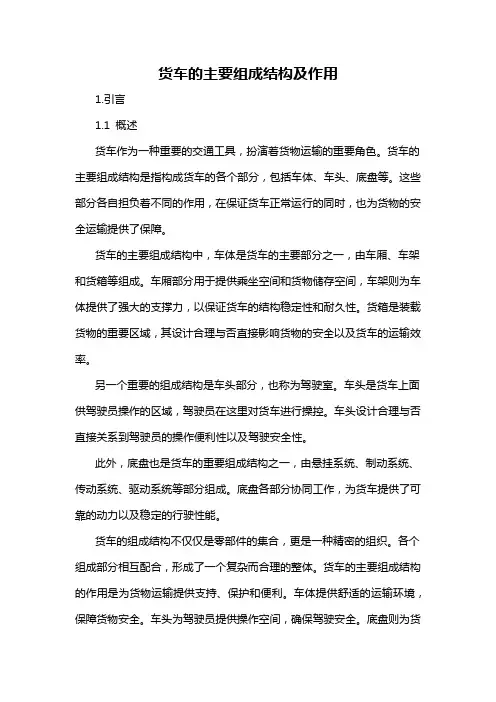

货车的主要组成结构及作用
