地 表 河 流 流 量、渗 漏 观 测 成 果 台 账

水库渗压监测施工方案及流程

大坝安全监测

1.1 渗流量监测

小型水库开展渗流量监测，大坝存在渗漏明流且适宜安装监测设备的应设置渗流量监测点，其他情况根据需要设置。

（1）渗流量监测点根据工程规模和分区条件等设置。

（1）渗流量监测方式根据渗流量大小和汇集排水条件采用容积法或量水堰法。

1.2 渗流压力监测

水库大坝应设置渗流压力监测，大坝渗流压力监测一般在最大坝高、穿坝建筑物附近或其他渗流、变形较大坝段设置1~2个监测横断面。对坝长超过100m的可增加监测横断面，对坝高15m以上可根据绕坝渗流情况设置绕坝渗流监测断面。

渗流压力监测断面一般设置2~3个监测点，基本要求如下：

（1）土石坝中均质坝、心墙坝、斜墙坝监测点一般设置在坝顶、坝脚，必要时在下游坝坡增设1个监测点，对坝下埋涵根据需要设置监测点；

（2）混凝土坝及砌石坝根据廊道、帷幕和渗流情况设置扬压力监测点；

渗流压力监测宜采用在测压管中安装渗压计进行自动监测，渗压计可采用振弦式等。在测压管与渗压计渗流压力比测时，可采用测深钟、电测水位计观测测压管水位。

1.3 变形监测

变形监测应根据工程规模、坝型特点、坝高坝长及下游影响确定。对坝高超过30m或下游影响较大的土石坝，或坝高超过50m或下游影响大的混凝土坝、砌石坝，应设置表面变形监测设施。其他小型水库，根据规范要求，结合工程实际，落实大坝变形监测设施设置。土石坝以表面垂直位移监测为主，混凝土坝、砌石坝以表面水平位移监测为主。 变形监测断面根据坝型坝高等情况设置，宜在坝顶下游侧设置一个变形监测纵断面，对土石坝必要时可增设一个监测横断面。大坝两侧选择基础稳定的部位至少分别设置1个工作基点，并设置1个校核基点。

大坝安全监测终端

HLU-8600 是一款针对大坝安全监测的低功耗控制器，产品集数据采集和视频传输于一体。采用工业化设计，配备多种采集接口和通信接口，内部软件兼容水文、水资源标准协议，能够满足河流水文、水资源、墒情、气象、灌区等方面的应用需求，同时采用开放式设计，可扩展性强，方便进行硬件和软件的升级，满足用户定制化需求。

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02 国家煤矿安全监察局关于印发

时间：2021.02.02 创作：欧阳术

《煤矿防治水细则》的通知

煤安监调查〔2018〕14号

各产煤省、自治区、直辖市及新疆生产建设兵团煤矿安全监管部门、煤炭行业管理部门，各省级煤矿安全监察局，司法部直属煤矿管理局，有关中央企业：

《煤矿防治水细则》已经2018年5月2日国家煤矿安监局第16次局长办公会议审议通过，现予印发，自2018年9月1日起施行，请认真贯彻落实。

原《煤矿防治水规定》（国家安全监管总局令第28号）同时废止。

附件：煤矿防治水细则 欧阳术创编 2021.02.02 欧阳美创编 2021.02.02

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02 国家煤矿安全监察局

2018年6月4日

煤矿防治水细则

第一章 总 则

第一条 为了加强煤矿防治水工作，防止和减少事故，保障职工生命安全和健康，根据《中华人民共和国安全生产法》《中华人民共和国矿山安全法》《国务院关于预防煤矿生产安全事故的特别规定》和《煤矿安全规程》等，制定本细则。

第二条 煤炭企业、煤矿和有关单位的防治水工作，适用本细则。

第三条 煤矿防治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则，根据不同水文地质条件，采取探、防、堵、疏、排、截、监等综合防治措施。

煤矿必须落实防治水的主体责任，推进防治水工作由过程治理向源头预防、局部治理向区域治理、井下治理向井上下结合治理、措施防范向工程治理、治水为主向治保结合的转变，构建理念先进、基础扎实、勘探清楚、科技攻关、综合治理、效果评价、应急处置的防治水工作体系。

２０１１年第３０卷第３期３６２　３６５页　云南地质　ＣＮ５３—１０４１／Ｐ　ＩＳＳＮ１００４—１８８５　

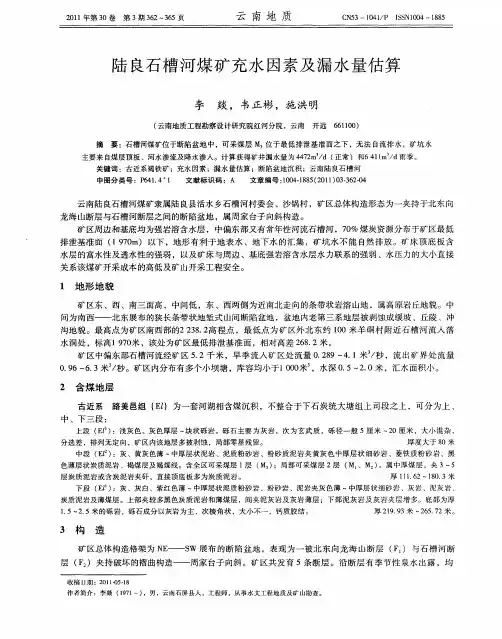

陆良石槽河煤矿充水因素及漏水量估算　

李　赕，韦正彬，施洪明　

（云南地质工程勘察设计研究院红河分院，云南开远６６１　１００）　

摘要：石槽河煤矿位于断陷盆地中，可采煤层Ｍ，位于最低排泄基准面之下，无法自流排水，矿坑水　

主要来自煤层顶板、河水渗流及降水渗入。计算获得矿井漏水量为４４７２ｍ　／ｄ（正常）和６　４１　ｌｍ　／ｄ雨季。　关键词：古近系褐铁矿；充水因素；漏水量估算；断陷盆地沉积；云南陆良石槽河　中图分类号：Ｐ６４１．４　１　文献标识码：Ａ　文章编号：１００４—１８８５（２０１１）０３—３６２－０４　

云南陆良石槽河煤矿隶属陆良县活水乡石槽河村委会、沙锅村，矿区总体构造形态为一夹持于北东向　

龙海山断层与石槽河断层之间的断陷盆地，属周家台子向斜构造。　矿区周边和基底均为强岩溶含水层，中偏东部又有常年性河流石槽河，７０％煤炭资源分布于矿区最低　排泄基准面（１　９７０ｍ）以下，地形有利于地表水、地下水的汇集，矿坑水不能自然排放。矿床顶底板含　水层的富水性及透水性的强弱，以及矿床与周边、基底强岩溶含水层水力联系的强弱、水压力的大小直接　

关系该煤矿开采成本的高低及矿山开采工程安全。　

１地形地貌　

矿区东、西、南三面高，中间低，东、西两侧为近南北走向的条带状岩溶山地，属高原岩丘地貌。中　

间为南西——北东展布的狭长条带状地堑式山间断陷盆地，盆地内老第三系地层被剥蚀成缓坡、丘陵、冲　沟地貌。最高点为矿区南西部的２　２３８．２高程点，最低点为矿区外北东约１００米羊硐村附近石槽河流入落　水洞处，标高１　９７０米，该处为矿区最低排泄基准面，相对高差２６８．２米。　

矿区中偏东部石槽河流经矿区５．２千米，旱季流人矿区处流量０．２８９—４．１米　／秒，流出矿界处流量　０．９６—６．３米。／秒。矿区内分布有多个小坝塘，库容均小于１　０００米　，水深０．５—２．０米，汇水面积小。　

桂花水库坝址区地下水渗流场模拟及渗漏量计算

摘要：坝址区地质勘察结果显示，桂花水库蓄水后存在坝基及绕坝渗漏问题，为了进一步研究水库渗漏问题，在坝址区工程地质和水文地质勘察基础上，概化出坝址区水文地质概念模型，建立坝址区地下水三维非稳定流数值模型，并采用GMS软件进行模拟水库蓄水前后坝址区三维渗漏场，同时计算水库天然工况、无防渗帷幕正常蓄水和有防渗帷幕正常蓄水3种工况下的渗漏量。模拟计算结果表明天然条件下过坝轴线流量170.42m3/d，无防渗帷幕正常蓄水工况渗漏量为6740.64 m3/d，有防渗帷幕正常蓄水工况渗漏量为1553.31m3/d。防渗处理后渗漏减少76.95%，防渗帷幕截渗效果显著。

关键词：水库渗漏；渗流场数值模拟；防渗帷幕；渗漏量

The numerical simulation and seepage quantity of groundwater in

dam of Guihua reservoir

Lizhong Yang1;Xiaolong Fu1;Luoming1

(1、The hydraulic power survey and design co. LTD of Chuxiong

xinyuan)

Abstract：Geological survey for the dam site area, according to

the results of osmanthus after reservoir dam foundation and seepage

around the dam problems, in order to further study the reservoir

leakage problem, engineering geology and hydrogeology survey in dam

site area, based on the hydrogeological conceptual model generalized
