外墙外保温工程质量控制要点

建筑外墙外保温常见质量缺陷及控制措施

建筑外墙外保温常见质量缺陷及控制措施

外保温是建筑工程中一个重要的环节，因为外保温能够有效地提高建筑物的保温性能，降低了室内的能耗，达到节能的目的。但是，在外墙外保温的过程中也存在一些常见的质量缺陷，这些质量缺陷如果无法得到有效的控制，就会影响到建筑物的使用寿命和安全性。本文将会针对建筑外墙外保温的常见质量缺陷进行介绍，同时提出相应的控制措施。

一、外保温涂料质量缺陷

1、掉色

外保温涂料的掉色是目前外保温施工中经常遇到的问题。这种现象的发生原因一般是因为使用的涂料不符合规定的配方，而且质量不过关，或者是在施工中使用的材料不同导致的。为了避免这种现象的发生，就必须确保使用的涂料符合相关的规定，可以采用墙体基础处理、充分混合搅拌、环境温度控制、严格把控色差范围这些控制措施。

2、龟裂

龟裂是涂料在施工后出现的萎缩现象，一般由于施工不规范或者是质量不过关的材料所导致。针对这种现象的发生，可以通过使用合格的涂料、规范的施工和严格的质量监管等控制措施来解决。

二、外保温材料质量缺陷

1、保温板损坏

保温板损坏是外保温中常见的质量缺陷之一，通常是由于生产工艺不成熟或者运输过程中受损所导致的。为了避免这种现象发生，就必须在选购材料时，要保证材料具有较高的质量及生产企业有相应的生产资质，同时在运输过程中，可以采取适当的保护及防护措施。

2、保温板连接松动

在外保温施工中，保温板与墙体之间的连接松动很容易发生。这种现象的发生一般是由于材料的温度和墙体表面的吸水性不相符合，还有就是材料施工时工艺不规范所导致。为了解决这种现象，可以选择材料具有较高吸水性的保温板，或者采取适当的施工操作措施，如在墙体处理过程中采取充足的时间淋干，或者按照规范严格操作。

三、外保温施工工艺质量缺陷

1、粘结强度差

在外墙外保温施工中，粘结强度是一个非常重要的指标，因为它是保证外保温材料的优良性能的关键条件。对于施工粘合不牢，容易脱落的现象，可以采用提高施工人员的技术水平、增加粘结剂的用量和控制材料的含水率等方式来解决。

建筑工程外墙保温施工技术要点及质量控制

2、山东圣诚建设集团有限公司山东济宁272000

摘要：随着节能建筑的应用发展,更多节能环保型的材料和施工技术被应用到了建筑工程施工中。在建筑外墙施工中,采用外墙外保温施工技术,不仅可以起到保护房屋主体结构的作用,还能稳定室内环境,提高建筑使用率和使用寿命的作用。本文将从质量控制的角度出发,结合外墙外保温施工技术的特点和作用,对施工质量控制要点和需要注意的事项进行阐释说明。

关键词：建筑外墙；外保温；质量控制

引言

在建筑施工中，由于建筑物外墙围护结构的热损耗十分巨大，同时，墙体作为建筑的主体和核心结构，是建筑的骨架所在，按照价值工程原理，对外墙体的保温就非常重要。

1外墙体保温技术及其发展特点

1.1外墙体保温技术简介

根据工程原理介绍，外墙保温性能十分重要，所以本文仅对外墙保温技术进行详加介绍。外墙保温项目的类型主要包含两种，内外保温系统和中部保温系统。外墙保温技术主要是指在墙壁结构上覆盖一层保温材料且用粘合剂粘牢，砂浆作为粘结材料对绝缘材料的固定方面具有重要影响。在目前的保温材料中，通过相关技术手段能够极大地提升墙体保温性能。同时其具有成本低与易于安装等优势，也使其广泛用于墙体保温工程中。外墙保温技术主要是指通过粘接材料将保温材料固定在主墙结构的外侧，再通过玻璃纤维网进行加固，最后用粘接胶粘住并采用锚钉密封固定。 1.2外墙体保温技术的发展特点

目前我国外墙保温技术的发展带动了国际保温材料的快速发展，在选择外墙保温材料时，一定要严格控制且要认真坚持审查，以保证建设项目中使用外墙保温材料符合使用相关规范，以保证工程质量。

2外墙体保温在施工中存在的问题

2.1耐碱玻璃纤维网格布使用不当

耐碱玻璃纤维网眼布作为建筑物重要的隔热材料，其自身质量和施工后质量问题会直接关乎到建筑体外墙的隔热性能，其是否能够达到整个隔热系统的标准有待认证。在建设工程施工时，玻璃纤维格栅使用不当引起的问题十分常见。导致绝缘材料表面破裂，表面层强度不足降低了工程施工质量。

外墙保温施工验收控制要点

外墙聚苯板（EPS）板保温施工控制要求

一、EPS外保温系统简述：

EPS板保温体系是由特种粘结胶浆、EPS板（膨胀聚苯板）、专用锚固件、耐碱玻璃纤维网格布、抹面层和薄抹灰饰面材料组成，集保温、防水、防火，装饰功能为一体的新型建筑构造体系。其系统构造如图一所示：

图一：EPS系统构造

1-基层；2-胶粘剂；3-EPS板；4、耐碱玻纤网

5-抹面层；6-饰面层；7-锚固件

二、EPS板材料质量控制要点：

1、EPS板：

○1、密度（18—22kg／m3）：采用的聚苯板的密度不足18kg/m3将会使其抗拉强度过低，过大则会影响保温效果；

○2、导热系数：不大于0．041W／(m·K)

○3、水蒸气渗透系数：不小于0．10ng/(Pa'm·s)

○4、压缩性能：在形变10%时，不小于0．10 Mpa；

○5、抗拉强度：不小于0．10 Mpa：

○6、尺寸稳定性：不大于0.3%

○7、燃烧性能：应为阻燃型，遇火不燃烧，确保了系统的防火安全性能。

三、施工流程

四、施工控制要点

（1）基层墙体的检验 a．基层表面应清洁，无油污、蜡、脱模剂、憎水剂、涂料、风化物、污垢、霜、泥土等其他翻盖粘结的材料。必要时可用高压水冲洗，化学清洗，打磨、喷砂等方法清楚污物和涂料。

b对于基层墙体过干时，应喷水湿润。喷水宜在贴聚苯板前根据不同基层材料适时进行，宜使用喷浆泵或喷雾器喷水，不可喷水过量，不得向墙面泼水。

c对于潮湿或吸水性过高影响粘结强度和施工的基层必要时可涂刷界面剂或抹特种砂浆。

d检验50线、抄平、弹线

在施工前必须复验5O线是否合格。抄平放线必须使用经纬仪、水平仪。弹放线必须要准确无误，控制线清楚防止丢失。

（2）苯板的切割

采用符合图纸要求的聚苯板，需使用非标准尺寸的聚苯板时，应采用电热丝切割器或美工刀进行切割加工。

（3）苯板的粘结

a粘贴：当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出聚苯

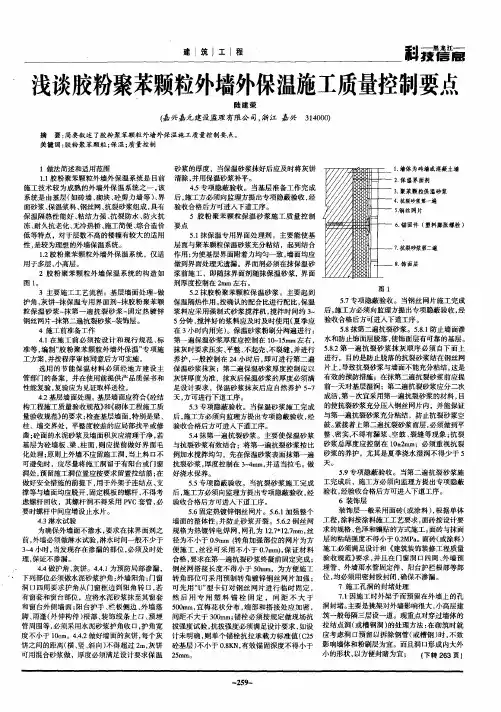

建ｊ筑Ｊ工Ｊ程　科　浅谈胶粉聚苯颗粒外墙外保温施工质量控制要　陆建荣　（嘉兴嘉元建设监理有限公司，浙江嘉兴３１４０００）　摘要：简要叙述了胶粉聚苯颗粒外墙外保温施工质量控制要点。　关键词：胶粉聚苯颗粒；保温；质量控制　Ｉ做法简述和适用范围　１．１胶粉聚苯颗粒外墙外保温系统是目前　施工技术较为成熟的外墙外保温系统之一，该　系统是由基层（如砖墙、砌块、砼剪力墙等）、界　面砂浆、保温浆料、钢丝网、抗裂砂浆组成，具有　保温隔热性能好、粘结力强、抗裂防水、防火抗　冻、耐久抗老化、无冷热桥、施工简便、综合造价　低等特点，对于层数不高的楼幢有较大的适用　性，是较为理想的外墙保温系统。　１．２胶粉聚苯颗粒外墙外保温系统，仅适　用于多层、小高层。　２胶粉聚苯颗粒外墙保温系统的构造如　图１。　３主要施工工艺流程：基层墙面处理一做　护角、灰饼一抹保温专用界面剂一抹胶粉聚苯颗　粒保温砂浆一抹第一遍抗裂砂浆一固定热镀锌　钢丝网片一抹第二遍抗裂砂浆一装饰层。　４施工前准备工作　４．１在施工前必须按设计和现行规范、标　准等，编制“胶粉聚苯颗粒外墙外保温”专项施　工方案，并按程序审核同意后方可实施。　选用的节能保温材料必须经地方建设主　管部门的备案，并在使用前提供产品质保书和　性能复验，复验应为见证取样送检。　４．２基层墙面处理。基层墙面应符合《砼结　构工程施工质量验收规范》和《砌体工程施工质　量验收规范》的要求；检查基层墙面，特别是粱、　柱、墙交界处，平整度较差的应局部找平或修　凿；砼面的水泥砂浆及墙面积灰应清理干净，若　基层为砼墙板、梁、柱面，则应提前做好界面毛　化处理；原则上外墙不应留施工洞，当上料口不　可避免时，应尽量将施工洞留于有阳台或门窗　洞处，预留施工洞位置应按要求留置拉结筋；在　做好安全措施的前提下，用于外架子连结点、支　撑等与墙面均应脱开，固定模板的螺杆，不得考　虑螺杆回收，其螺杆洞不得采用ＰＶＣ套管，必　要时螺杆中间应增设止水片。　４－３淋水试验　为确保外墙面不渗水，要求在抹界面剂之　前，外墙必须做淋水试验，淋水时问一般不少于　３—４小时，当发现存在渗漏的部位，必须及时处　理，保证不渗漏。　４．４做护角、灰饼。４．４．１为预防局部渗漏，　下列部位必须做水泥砂浆护角：外墙阳角；门窗　洞口四周要求护角从门窗框边到阳角转口，若　有窗套和窗台部位，应将水泥砂浆抹至其窗套　和窗台外侧墙面；阳台护手、栏板侧边、外墙落　脚、雨蓬（外伸构件）根部、装饰线条上口、预埋　管周围等，必须采用水泥砂浆护角收口，护角宽　度不小于１０ｃｍ。４．４．２做好墙面的灰饼，每个灰　饼之间的距离（横、竖、斜向）不得超过２ｍ，灰饼　可用混合砂浆做，厚度必须满足设计要求保温　砂浆的厚度，当保温砂浆抹好后应及时将灰饼　清除，并用保温砂浆补平。　４．５专项隐蔽验收。当基层准备工作完成　后，施工方必须向监理方提出专项隐蔽验收，经　验收合格后方可进入下道工序。　５胶粉聚苯颗粒保温砂浆施工质量控制　要点　５．１抹保温专用界面处理剂。主要能使基　层面与聚苯颗粒保温砂浆充分粘结，起到结合　作用；为使基层界面附着力均匀一致，墙面均应　做到界面处理无遗漏。界面剂必须在抹保温砂　浆前施工，即随抹界面剂随抹保温砂浆，界面　剂厚度控制在２ｒａｍ左右。　５．２抹胶粉聚苯颗粒保温砂浆。主要起到　保温隔热作用。按确认的配合比进行配比，保温　浆料应采用强制式砂浆搅拌机，搅拌时间约３—　５分钟，搅拌好的浆料应及时及时使用（夏季应　在３小时内用完）。保温砂浆粉刷分两遍进行：　第一遍保温砂浆厚度应控制在１０～１５ｍｍ左右，　抹灰时要求压实、平整、不起壳、不裂缝，并进行　养护，一般控制在２４小时后，即可进行第二遍　保温砂浆抹灰；第二遍保温砂浆厚度控制应以　灰饼厚度为准，抹灰后保温砂浆的厚度必须满　足设计要求，保温砂浆抹灰后应自然养护５～７　天，方可进行下道工序。　５－３专项隐蔽验收。当保温砂浆施工完成　后，施工方必须向监理方提出专项隐蔽验收，经　验收合格后方可进入下道工序。　５．４抹第一遍抗裂砂浆。主要使保温砂浆　与抗裂砂浆有效结合；将第一遍抗裂砂浆按比　例加水搅拌均匀。先在保温砂浆表面抹第一遍　抗裂砂浆，厚度控制在３－４ｍｍ，并适当拉毛。做　好浇水保养。　５．５专项隐蔽验收。当抗裂砂浆施工完成　后，施工方必须向监理方提出专项隐蔽验收，经　验收合格后方可进入下道工序。　５．６固定热镀锌钢丝网片。５．６．１加强整个　墙面的整体性，并防止砂浆开裂。５．６．２钢丝网　规格为热镀锌电焊网，网孔为１２．７　１２．７ｍｍ，丝　径为不小于０．９ｍｍ（转角加强部位的网片为方　便施工，丝径可采用不小于０．７ｒａｍ），保证材料　合格，要求在第一遍抗裂砂浆终凝前固定完成；　钢丝网搭接长度不得小于５０ｍｍ，为方便施工　转角部位可采用预制转角镀锌钢丝网片加强；　可先用…Ｕ’型卡钉对钢丝网片进行临时固定，　然后用专用塑料锚栓固定，同距不大于　５００ｒａｍ，宜梅花状分布，端部和搭接处应加密，　间距不大于３００ｍｍ；锚栓必须按规定做现场抗　拔强度试验，抗拔强度必须满足设计要求，如设　计未明确，则单个锚栓抗拉承载力标准值（ｃ２５　砼基层）不小于０．８ＫＮ，有效锚固深度不得小于　２５ｍｍ。　昔日苷　图１　占　、、、　１．墙体为砖墙或混凝土墙　２．保温界面剂　３．聚苯颗粒保温砂浆　４．抗裂砂浆第一遍　５．钢丝网片　６．锚固件（塑料膨胀螺栓）　７．抗裂砂浆第二遍　８．饰面层　５．７专项隐蔽验收。当钢丝网片施工完成　后，施工方必须向监理方提出专项隐蔽验收，经　验收合格后方可进入下道工序。　５．８抹第二遍抗裂砂浆。５．８．１防止墙面渗　水和防止饰面层脱落，使饰面层有可靠的基层。　５．８．２第一遍抗裂砂浆抹灰顺序必须自下而上　进行，目的是防止脱落的抗裂砂浆结在钢丝网　片上，导致抗裂砂浆与墙面不能充分粘结。这是　有效的预防措施；在抹第二遍抗裂砂浆前应提　前一天对基层湿润；第二遍抗裂砂浆应分二次　成活，第一次宜采用第一遍抗裂砂浆的材料，目　的使抗裂砂浆充分压人钢丝网片内，并能保证　与第一遍抗裂砂浆充分粘结，防止抗裂砂浆空　鼓。紧接着上第二遍抗裂砂浆面层，必须做到平　整、密实，不得有漏浆、空鼓、裂缝等现象；抗裂　砂浆总厚度应控制在１０￣２ｍｍ；必须重视抗裂　砂浆的养护，尤其是夏季浇水湿润不得少于５　天。　５．９专项隐蔽验收。当第二遍抗裂砂浆施　工完成后，施工方必须向监理方提出专项隐蔽　验收，经验收合格后方可进入下道工序。　６装饰层　装饰层一般采用面砖（或涂料），根据单体　工程，涂料按涂料旅工工艺要求，面砖按设计要　求的规格、色泽和镶贴的方式施工。面砖与抹面　层的粘结强度不得小于０．２ＭＰａ。面砖（或涂料）　施工必须满足设计和《建筑装饰装修工程质量　验收规范》要求，并且在门窗洞口四周、外墙预　埋管、外墙雨水管固定件、阳台护栏根部等部　位，均必须用密封胶封闭，确保不渗漏。　７施工孔洞的封堵处理　７．１因施工时外架子而预留在外墙上的孑Ｌ　洞封堵。主要是挑架对外墙影响很大，小高层建　筑一般每隔三层设一道。现重点对穿过墙体的　拉结点洞（或槽钢洞）的处理方法：在砌筑时就　应考虑洞口预留以拆除钢管（或槽钢）时，不致　影响墙体和粉刷层为宜。而且洞口形成内大外　小的形状，以方便封睹为宜；　（下转２６３页）　一
