一、利用电压表和电流表测电阻R的电路有两种接法。
（1）电流表内接法
电路：如图结果：测量值偏大，即R测＞R0
定性解释：电流表内接时，电流表的读数与R中的电流相等。
但由于电流表的内阻RA≠0，而具有分压作用，使电压表读数大于R两端电压，因此，由R测=U/I算得的电阻值偏大。
定量分析：因为电压表所量得的是R和RA的串联电压，所以测得值是R和RA的串联等效
电阻，
绝对误差：
相对误差：
因此，在待测电阻R>>RA时（这时电流表的分压很小），内接法误差小。
（2）电流表外接法
电路：
结果：测量值偏小，即R测<R0。
定性解释：电压表的读数与R两端电压相等。
但由于电压表内阻RV≠∝，而具有分流作用，使得电流表的读数大于流过R的电流，因此由R测＝U／I算得的电阻值偏小
定量分析：因为电流表量得的是通过R和的总电流，所以测得值是R和RV的并联等效电阻
绝对误差：
绝对误差：
因此，在待测电阻R<<Rv（这时电压表分流很小）时，外接法误差小。

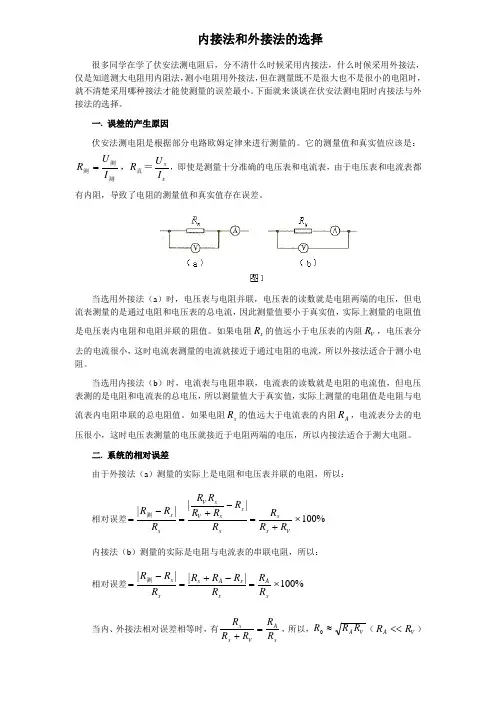

内接法和外接法的选择很多同学在学了伏安法测电阻后，分不清什么时候采用内接法，什么时候采用外接法，仅是知道测大电阻用内阻法，测小电阻用外接法，但在测量既不是很大也不是很小的电阻时，就不清楚采用哪种接法才能使测量的误差最小。
下面就来谈谈在伏安法测电阻时内接法与外接法的选择。
一. 误差的产生原因伏安法测电阻是根据部分电路欧姆定律来进行测量的。
它的测量值和真实值应该是：RUIRUIxx测测测真，＝=，即使是测量十分准确的电压表和电流表，由于电压表和电流表都有内阻，导致了电阻的测量值和真实值存在误差。
当选用外接法（a）时，电压表与电阻并联，电压表的读数就是电阻两端的电压，但电流表测量的是通过电阻和电压表的总电流，因此测量值要小于真实值，实际上测量的电阻值是电压表内电阻和电阻并联的阻值。
如果电阻Rx 的值远小于电压表的内阻RV，电压表分去的电流很小，这时电流表测量的电流就接近于通过电阻的电流，所以外接法适合于测小电阻。
当选用内接法（b）时，电流表与电阻串联，电流表的读数就是电阻的电流值，但电压表测的是电阻和电流表的总电压，所以测量值大于真实值，实际上测量的电阻值是电阻与电流表内电阻串联的总电阻值。
如果电阻Rx 的值远大于电流表的内阻RA，电流表分去的电压很小，这时电压表测量的电压就接近于电阻两端的电压，所以内接法适合于测大电阻。
二. 系统的相对误差由于外接法（a）测量的实际上是电阻和电压表并联的电阻，所以：相对误差=-=+-=+⨯||||R RRR RR RRRRR RxxV xV xxxxx V测100%内接法（b）测量的实际是电阻与电流表的串联电阻，所以：相对误差=-=+-=⨯||||R RRR R RRRRxxx A xxAx测100%当内、外接法相对误差相等时，有RR RRRxx VAx+=，所以，R R RA V≈（R RA V<<）为临界值。
当R R R x A V >（即R x 为大电阻）时用内接法，当R R R x A V <（即R x 为小电阻）时用外接法，这样所测的值误差相对较小。
伏安法测电阻（内接法和外接法）原理】R=电路图】电流表外接法误差分析】1.因为R= U，U的测量值与真实值相等，I的测量值比真实值偏大，所以R的测量值比真实值偏小。
2.误差来源：电压表分流。
R越小，则电压表分流比例越少，误差越小，∴该电路适合测量小电阻，即：R≪ R电压表的情况。
3.在外接法中，如果知道电压表内阻，可消除由电压表内阻引起的系统误差。
电路图】电流表内接法误差分析】1.因为R= ，U 的测量值比真实值偏大，I 的测量值与真实值相等，所以R的测量值比真实值偏大。
2.误差来源：电流表分压，R越大，则电流表分压比例越少，误差越小∴该电路适合测量大电阻，即：R≫ R电流表的情况。
3.在内接法中如果知道电流表内阻，可消除由电流表内阻引起的系统误差。
电路选择】（1）方法一：已知待测电阻估计值时——比较法。
若已知待测电阻阻值约为，电流表内阻为，电压表内阻为。
当 > ，即2 > 时，说明是大电阻。
当 < ，即R2x < R A R V时，说明是小电阻。
【口诀】“大内大，小外小”。
解释：大电阻用内接法，测量值比真实值偏大；小电阻用外接法，测量值比真实值偏小.2）方法二：不知道待测电阻估计值时——试触法。
若不知道待测电阻的估计值，应使用试触法判断应该选用内接还是外接。
【操作】将s分别于a、b接触一下，观察电流表和电压表的示数变化情况。
【判断方法】(1) 若电流表示数变化更为显著，说明电阻的电流与电压表的电流更为接近，说明待测电阻阻值与电压表内阻阻值更为接近，即是一个大电阻，应用内接法。
(2) 若电压表示数变化更为显著，说明电阻的电压与电流表的电压更为接近，说明待测电阻阻值与电流表内阻阻值更为接近，即是一个小电阻，应用外接法。
【说明】示数变化显著与否看相对值不看绝对值。
【口诀】“流变化大，内；压变化大，外”电流变化大用内接，电压变化大用外接。
(也可以理解为谁误差大让谁测真实值，以便减小误差)。
恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。
b 分压接法。
1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R 上电压调节范围 负载R 上电流调节范围 相同条件下其中，在限流电路中，通R L 的电流I L =0R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。
②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。
