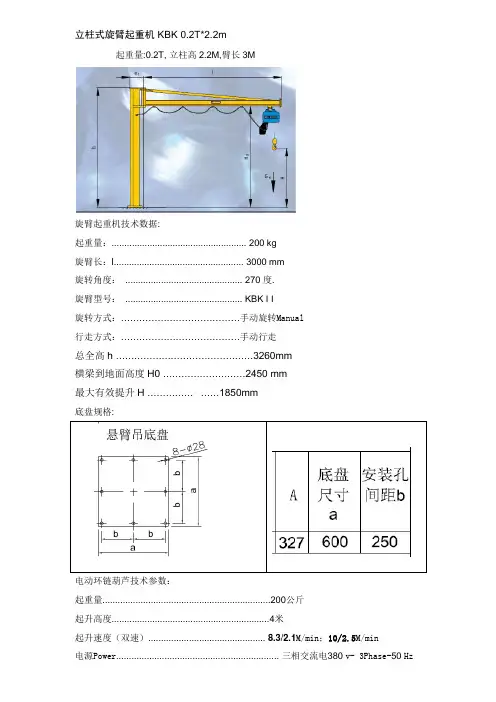

立柱悬臂起重机的技术要求

悬臂式起重机安全操作规程范本一、总则1.悬臂式起重机是进行生产作业的专业设备，操作人员必须经过专业培训和持证上岗方可操作。

2.悬臂式起重机操作人员必须严格按照本规程的要求进行操作，确保作业安全。

3.操作人员在操作前必须对悬臂式起重机进行检查，发现异常情况及时报修或报告。

二、安全防护措施1.确保悬臂式起重机周围的作业区域没有人员和障碍物，保证作业安全。

2.操作人员应按照操作手册要求正确佩戴安全帽、防护鞋、防护手套等个人防护用具。

3.操作人员禁止穿着松散衣物工作，以避免被起重物体绞住或勾住。

4.操作人员禁止穿戴耳机、耳塞等可能影响听觉的物品。

三、操作程序1.操作人员在操作前必须对悬臂式起重机进行充分检查，确保各项设备功能正常。

2.操作人员必须熟悉悬臂式起重机的启动、停止、升降、回转等操作程序，严禁随意操作。

3.操作人员在操作过程中必须注意悬臂式起重机的稳定性，严禁超载操作。

4.操作人员在操作过程中必须专心致志，禁止分心或与他人交谈。

5.操作人员必须按照悬臂式起重机的工作范围进行作业，严禁越界作业。

6.操作人员在操作过程中必须随时观察起重物体的摆动情况，及时调整悬臂式起重机的动作。

四、紧急情况处理1.如果发生突发情况，操作人员必须立即停止操作，并通过无线电或其他方式及时报告。

2.发生紧急情况时，操作人员要冷静处理，确保自身安全和周围人员的安全。

3.对于发生机械故障导致操作无法进行的情况，操作人员应立即报修或报告维修人员。

五、维护保养1.悬臂式起重机在使用过程中应定期进行维护保养，确保设备的正常运行。

2.操作人员在操作结束后，要进行设备的清洁和检查，确保设备的完好。

3.维修人员对悬臂式起重机进行维护保养时，必须按照操作手册和相关规定进行操作。

六、违规处理1.违反本规程的操作人员，将根据违规情况进行相应的处理，包括警告、记过、暂停操作资格等。

2.对于严重违规行为造成的事故，将依法追究相应的责任。

3.对于发现违规操作行为的人员，应及时向相关负责人或安全管理人员报告。

起重机设备技术要求————————————————————————————————作者：————————————————————————————————日期：起重机设备技术要求一、供货范围与供货地址：1.电动单梁起重机（5T），3台；2.电动双梁桥式起重机（5T+5T）,3台；3.起重机相配套的滑触线、轨道、辅助配件等以及设备安装调试；4.起重机安装，到当地质监局、特检所办理安装审批手续，以及后期合格检验等；供货地址：河南省商丘市民权县制冷产业园河南澳柯玛专用汽车有限公司；二、技术参数（要求）2.1起重机设备技术参数：序号规格要求单位电动单梁起重机.电动双梁桥式起重机备注1 型式电动单梁桥式电动双梁桥式2 起重量（主钩/副钩）T 5 5+53 数量台 3 34 厂房跨度米24 245 吊车跨距米22.5 22.56 轨道离地距离米8 87 柱间距米9 98 运行距离M 根据需方图纸要求。

9 工作级别A3 A510 滑触线型式安全滑触线安全滑触线11 操作方式地面无线遥控+操作地面无线遥控+操作手柄手柄12 是否配置驾驶室否否13 最大起升速度m/min 约8/0.8 约614 小车最大运行速度m/min 约20 约2015 小车档位单速单速16 大车最大运行速度m/min 约20 30-4017 大车控制方式变频调速变频调速18 电动葫芦型号MD-5T /起重机按照国家行业规定设计制作，设计、制作、安装、验收标准《起重机械安全规程》GB6067.1-2010、《起重机设计规范》GBT3811-2008等标准；2.2设备性能及配置要求2.2.1电动双梁桥式起重机，机械机构分为三个机构，即起升机构、小车运行机构（两套）和大车运行机构。

起升机构是用来垂直升降物品，小车运行机构是用来带着载荷作横向移动；大车运行机构用来将起重小车和物品作纵向移动，以达到三维空间里做搬运和装卸货物用；2.2.2电动双梁桥式起重机，桥架由两根主梁和两根端梁及走台和护栏等零部件组成；大车运行机构由电动机、制动器、减速器、联轴器、传动轴、角型轴承箱、车轮等零部件组成；起重小车由小车架、起升机构和小车运行机构组成；起升机构由电动机、制动器、传动轴、联轴器、减速器、卷筒、定滑轮组和钢丝绳、吊钩、导绳装置等零部件组成的；2.2.3电动单梁起重机，主要包括三大运行机构即起升运行机构、大车运行机构、小车运行机构，其中起升运行机构主要由电动葫芦、钢丝绳、滑轮、吊钩或者吊具、导绳装置等组成；电动单梁桥式起重机金属结构主要由主梁及端梁两部分组成；2.2.4起重机采用单极安全滑触线供电方式，三相四线，规格按照起重机配置选择，带有通电指示灯，供方按照需方图纸要求设计、制作、安装；2.2.5起重机操作方式采用地面遥控，不需配置司机驾驶室，遥控发射器设有故障急停按钮，切断主电路；2.2.6起重机轨道根据起重机规格、车间分布与运行范围进行配置安装, 采用不低于24KG/米标准轨道（供方根据设计配置，需满足起重机运行、安全要求），供方负责轨道的铺设安装等，具体安装长度根据需方提供图纸确定2.2.7起重机的钢结构、机械系统、电气系统和安全保护装置要有符合现行有关规定和标准；2.2.8起重机要有足够的强度、刚度、稳定性和抗颠覆性，各机构能安全可靠地运行，震动、噪声、环保均符合现行有关标准的要求，消防和安全符合中国现行的有关标准；2.2.9起重机的设计图纸和技术文件的制图方法、尺寸、公差配合、符号等都应采用公制体质，并符合ISO 现行的有关标准和中国国家标准；2.2.10大车的设计、制造必须与小车相匹配，严禁出现啃轨、跑偏、打滑及任意车轮空转等现象；大车运行机构应有可靠的制动系统及终点行程限位装置和缓冲装置，限位开关采用光电开关，缓冲器为聚氨酯缓冲器。

起重机设备类技术工艺要求细则1.设备设计-起重机设备的设计应符合国家和地方的相关标准和规范要求。

-设备的主要结构件和关键零部件应采用高强度钢材进行制造，以确保设备的强度和稳定性。

-设备的主构件和钢结构连接应采用焊接或螺栓连接，焊接应符合相应标准和规范要求。

-设备的电气元件和电气控制系统应符合国家和地方的相关电气标准和规范要求。

2.材料选用-设备所采用的材料应符合相应的标准和规范要求，材料的强度和可靠性要保证。

-设备的金属结构件和关键零部件应采用高强度钢材，以提高设备的承载能力和使用寿命。

-设备的关键零部件如轮索、滑轮等应采用耐磨材料或进行表面处理，以延长零部件的寿命和减少磨损。

3.制造工艺-设备的制造工艺应符合相应的制造标准和规范要求，保证设备的质量和性能。

-设备的焊接工艺应符合相应的焊接标准和规范要求，焊接接头应达到强度和密封要求。

-设备的涂装工艺应符合相应的表面处理标准和规范要求，保证设备的外观和防腐蚀性能。

4.试验检测-设备的试验检测应符合相应的试验标准和规范要求，确保设备的性能和安全使用。

-设备的主要结构件和关键零部件应进行材料试验、力学性能试验和耐久性试验，以验证其质量和可靠性。

-设备的电气元件和控制系统应进行电气安全试验和功能试验，以验证其电气性能和安全可靠性。

5.安装调试-设备的安装调试应按照相应的安装标准和规范要求进行，确保设备的正确安装和正常运行。

-设备的安装应符合相应的安装要求，包括基础施工、设备组装、电气接线等步骤。

-设备的调试应按照相应的调试要求进行，包括机械系统调试、电气系统调试和安全保护装置调试等。

6.维护保养-设备的维护保养应按照相应的维护保养标准和规范进行，确保设备的正常运行和延长使用寿命。

-设备的维护保养工作包括定期检查、润滑保养、部件更换和紧固等，以保证设备的安全性和可靠性。

-设备的维护保养记录应及时记录和归档，以供后续维修和改进参考。

总结：。

悬臂式起重机安装指南悬臂式起重机是一种常用于建筑工地、港口和物流中心等地的重型机械设备，它使用锚固在地面上的基础台作为支撑，通过悬挂在悬臂臂杆上的货物提升系统完成起重作业。

悬臂式起重机的精确定位和准确操作非常重要，因为它可以避免事故发生并提高工作效率。

在悬臂式起重机的安装过程中，需要遵循以下指南：1. 确定基础台固定点在安装悬臂式起重机之前，必须先设计出符合工地条件、能承受货物重量、风速以及地震等环境因素的基础台。

然后根据设计图纸确定基础台的固定点，确保其落地平稳、稳固可靠。

2. 安装支架和悬臂臂杆支架和悬臂臂杆的安装是悬臂式起重机安装的重要环节。

安装时需要选择适当的固定点，并将支架和悬臂臂杆经过调整、校正、检查后固定在基础台上，确保其牢固可靠。

3. 安装电气系统电气系统是悬臂式起重机自动化操作的核心部分。

在进行安装前，需要仔细检查电气设备的所有接线，确保其符合规范要求并通过测试。

然后根据安装设计图纸进行相应的安装和连接，将控制系统、执行机构、传感器和互联设备等按照规划进行接通，确保安装的顺序正确、操作简单方便。

4. 安装货物提升设备货物提升设备是悬臂式起重机的核心部件，安装时需要注意各个细节，确保起重设备的安装牢固并具备多重安全保护机制。

其中，货钩和起重机械设备的安装是比较关键的工作步骤，不当的安装可能会导致严重事故发生。

因此需要仔细按照规定检查货物提升设备的各项指标、动态、爆炸等参数，在保证其安装正确的情况下进行最后的调试和测试。

5. 实施最终验收在完成悬臂式起重机的安装后，还需要进行最终验收工作，以确保其正常工作。

专业的验收团队将会查看悬臂式起重机的相关文件、图纸和技术参数，检查齿轮、电缆、轮组和电机等部分的性能是否符合要求。

如果审查通过，标志着悬臂式起重机的安装已经顺利完成。

总结，悬臂式起重机在安装过程中需要按照规定进行，尤其需要注重安装的细节和技术要求。

只有确保安装的牢固可靠，才能更好地发挥悬臂式起重机的作用。
