本技术涉及聚合成核剂技术领域，是一种高耐热磷酸酯盐类成核剂及其制备方法，该高耐热磷酸酯盐类成核剂按下述制备方法得到：将2,2’亚甲基双（4,6二叔丁基苯酚）溶解于有机溶剂中，再向聚合釜中加入有机溶剂和混合液，反应后得2,2’亚甲基双（4,6二叔丁基苯氧基）磷酸酯，继续加入氢氧化钠溶液，反应后过滤、水洗、干燥得到高耐热磷酸酯盐类成核剂。
本技术采用一步法进行高耐热磷酸酯盐类成核剂的制备，将闭环缩合、水解、中和成盐三步反应集中在一个聚合釜中进行，简化了生产工艺，降低了生产成本，提高了生产效率，缩短了反应时间，并且本技术的高耐热磷酸酯盐类成核剂具有更好的耐热性、其生产收率更高。
技术要求1.一种高耐热磷酸酯盐类成核剂，其特征在于按下述方法得到：第一步，在聚合釜中在氮气保护下，将10.7份至11.5份重量份的2,2’-亚甲基双(4,6-二叔丁基苯酚)溶解于40份至70份重量份的有机溶剂中；第二步，待2,2’-亚甲基双(4,6-二叔丁基苯酚)全部溶解完后，再向聚合釜中加入含有20份至50份重量份有机溶剂、3份至8份重量份三氯氧磷和10.4份至11.6份重量份三乙胺的混合液，在温度为10℃至30℃条件下反应1小时至3小时，得到白色固体状的2,2’-亚甲基双(4,6-二叔丁基苯氧基)磷酸酯；第三步，向聚合釜中继续加入20份至40份重量份的氢氧化钠溶液，在温度为70℃至90℃条件下反应1.5小时至2小时；第四步，将第三步反应后所得产物依次经过过滤、水洗、干燥后得到白色粉末状的高耐热磷酸酯盐类成核剂。
2.根据权利要求1所述的高耐热磷酸酯盐类成核剂，其特征在于氢氧化钠的浓度为0.12g/mL至0.15g/mL。
3.根据权利要求1或2所述的高耐热磷酸酯盐类成核剂，其特征在于有机溶剂为甲醇、甲苯和丙酮中的一种以上。
4.根据权利要求1或2或3所述的高耐热磷酸酯盐类成核剂，其特征在于第二步中，混合液采用滴加的方式加入到聚合釜中，滴加的时间为40分钟至80分钟，混合液滴加完成后，进行反应；或/和，第三步中，氢氧化钠溶液采用滴加的方式加入到聚合釜中，滴加的时间为10分钟至15分钟，氢氧化钠溶液滴加完成后，进行反应。
高性能聚合物基高效隔热材料的设计与制备随着人们对节能环保需求的不断增长，高性能聚合物基高效隔热材料的设计与制备成为了研究的热点之一。
这类材料具有优异的隔热性能和轻质化特点，适用于建筑、交通工具、电子设备等领域，能够有效阻断热量传导，减少能源损耗。
本文将重点探讨高性能聚合物基高效隔热材料的设计与制备方法。
首先，设计高性能聚合物基高效隔热材料的关键是选择合适的聚合物基质以及隔热填料。
聚合物基质的选择应考虑其耐高温性、机械强度和稳定性。
聚苯乙烯、聚氨酯等具有良好绝缘性能的聚合物常被用作基质。
而填料的选择则应考虑其低导热系数和低密度特点。
常用的填料包括气泡、二氧化硅等，这些填料具有低热传导性和轻质化的特点。
其次，制备高性能聚合物基高效隔热材料的方法主要包括溶液共混法、熔融共混法、多孔材料法等。
溶液共混法是将聚合物溶于适当的溶剂中，再加入填料进行搅拌混合。
最后通过蒸发或凝固使溶剂脱离，得到高性能聚合物基高效隔热材料。
这种方法制备的材料具有良好的可加工性和较高的强度。
熔融共混法是将聚合物和填料直接加热混合，使聚合物熔融，并将填料均匀分散其中，再通过冷却固化得到高性能聚合物基高效隔热材料。
这种方法能够实现大规模生产和成型，但需要控制好温度和时间以避免材料的热分解或填料的烧结。
多孔材料法是将聚合物和填料混合后，通过添加发泡剂或采用模板法生成具有多孔结构的材料。
多孔结构能够降低材料的密度，进一步提高隔热性能。
这种方法制备的材料具有良好的透气性和较低的导热系数。
除了以上方法，研究人员还可以采用改性技术来进一步提升高性能聚合物基高效隔热材料的性能。
例如，利用纳米加强剂来增加材料的强度和导热性能；利用功能填料来增加材料的阻燃性能和耐候性等。
在制备过程中，需要注意优化填料与基质的界面相互作用，确保填料能够与基质良好地结合，避免填料的团聚或剥离现象。
同时，需要控制好材料中的孔隙结构，确保孔隙大小和分布均匀，以达到较高的隔热性能。

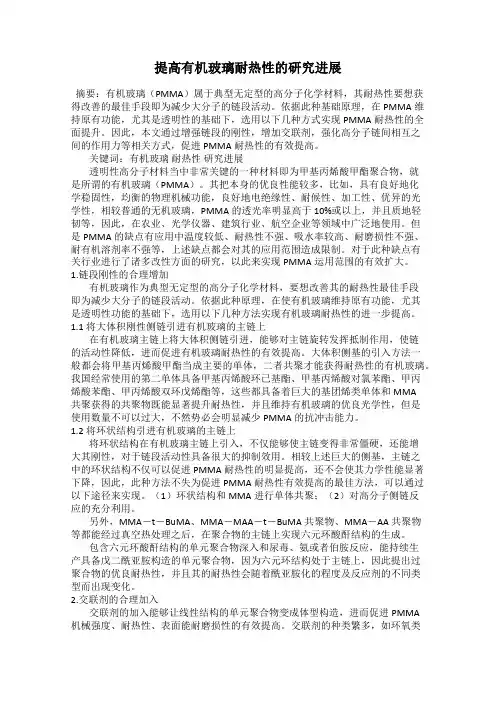

提高有机玻璃耐热性的研究进展摘要：有机玻璃（PMMA）属于典型无定型的高分子化学材料，其耐热性要想获得改善的最佳手段即为减少大分子的链段活动。
依据此种基础原理，在PMMA维持原有功能，尤其是透明性的基础下，选用以下几种方式实现PMMA耐热性的全面提升。
因此，本文通过增强链段的刚性，增加交联剂，强化高分子链间相互之间的作用力等相关方式，促进PMMA耐热性的有效提高。
关键词：有机玻璃耐热性研究进展透明性高分子材料当中非常关键的一种材料即为甲基丙烯酸甲酯聚合物，就是所谓的有机玻璃（PMMA）。
其把本身的优良性能较多，比如，具有良好地化学稳固性，均衡的物理机械功能，良好地电绝缘性、耐候性、加工性、优异的光学性，相较普通的无机玻璃，PMMA的透光率明显高于10%或以上，并且质地轻韧等，因此，在农业、光学仪器、建筑行业、航空企业等领域中广泛地使用。
但是PMMA的缺点有应用中温度较低、耐热性不强、吸水率较高、耐磨损性不强、耐有机溶剂率不强等，上述缺点都会对其的应用范围造成限制。
对于此种缺点有关行业进行了诸多改性方面的研究，以此来实现PMMA运用范围的有效扩大。
1.链段刚性的合理增加有机玻璃作为典型无定型的高分子化学材料，要想改善其的耐热性最佳手段即为减少大分子的链段活动。
依据此种原理，在使有机玻璃维持原有功能，尤其是透明性功能的基础下，选用以下几种方法实现有机玻璃耐热性的进一步提高。
1.1将大体积刚性侧链引进有机玻璃的主链上在有机玻璃主链上将大体积侧链引进，能够对主链旋转发挥抵制作用，使链的活动性降低，进而促进有机玻璃耐热性的有效提高。
大体积侧基的引入方法一般都会将甲基丙烯酸甲酯当成主要的单体，二者共聚才能获得耐热性的有机玻璃。
我国经常使用的第二单体具备甲基丙烯酸环已基酯、甲基丙烯酸对氯苯酯、甲丙烯酸苯酯、甲丙烯酸双环戊烯酯等，这些都具备着巨大的基团烯类单体和MMA共聚获得的共聚物既能显著提升耐热性，并且维持有机玻璃的优良光学性，但是使用数量不可以过大，不然势必会明显减少PMMA的抗冲击能力。
高分子材料制备技术作业指导书第1章引言 (4)1.1 高分子材料概述 (4)1.2 制备技术简介 (4)第2章高分子合成基本原理 (5)2.1 高分子合成方法 (5)2.1.1 加聚反应 (5)2.1.2 缩聚反应 (5)2.1.3 模板聚合 (5)2.1.4 原子转移自由基聚合 (5)2.2 高分子聚合反应 (5)2.2.1 自由基聚合 (5)2.2.2 离子聚合 (6)2.2.3 配位聚合 (6)2.2.4 缩聚反应 (6)2.3 高分子结构及其功能 (6)2.3.1 高分子链结构 (6)2.3.2 高分子结晶性 (6)2.3.3 高分子取向 (6)2.3.4 高分子复合材料 (6)2.3.5 高分子功能材料 (6)第3章均相聚合反应 (7)3.1 溶液聚合 (7)3.1.1 原理 (7)3.1.2 操作步骤 (7)3.1.3 注意事项 (7)3.2 乳液聚合 (7)3.2.1 原理 (7)3.2.2 操作步骤 (7)3.2.3 注意事项 (7)3.3 悬浮聚合 (7)3.3.1 原理 (8)3.3.2 操作步骤 (8)3.3.3 注意事项 (8)第4章非均相聚合反应 (8)4.1 本体聚合 (8)4.1.1 概述 (8)4.1.2 基本原理 (8)4.1.3 实验操作 (8)4.2 熔融聚合 (8)4.2.1 概述 (8)4.2.2 基本原理 (9)4.3 水相聚合 (9)4.3.1 概述 (9)4.3.2 基本原理 (9)4.3.3 实验操作 (9)第5章高分子材料添加剂 (9)5.1 稳定剂 (9)5.1.1 光稳定剂 (9)5.1.2 热稳定剂 (10)5.1.3 抗氧化剂 (10)5.2 填充剂 (10)5.2.1 无机填充剂 (10)5.2.2 有机填充剂 (10)5.3 润滑剂 (10)5.3.1 外润滑剂 (10)5.3.2 内润滑剂 (10)5.4 阻燃剂 (10)5.4.1 无机阻燃剂 (10)5.4.2 有机阻燃剂 (11)第6章热塑性高分子材料制备 (11)6.1 热塑性塑料概述 (11)6.2 聚乙烯制备 (11)6.2.1 制备方法 (11)6.2.2 工艺流程 (11)6.2.3 影响因素 (11)6.3 聚丙烯制备 (11)6.3.1 制备方法 (12)6.3.2 工艺流程 (12)6.3.3 影响因素 (12)6.4 聚氯乙烯制备 (12)6.4.1 制备方法 (12)6.4.2 工艺流程 (12)6.4.3 影响因素 (12)第7章热固性高分子材料制备 (13)7.1 热固性塑料概述 (13)7.2 酚醛树脂制备 (13)7.2.1 原料选择与配比 (13)7.2.2 缩合反应 (13)7.2.3 凝胶化与固化 (13)7.2.4 后处理 (13)7.3 环氧树脂制备 (13)7.3.1 原料选择与配比 (13)7.3.2 开环聚合 (13)7.3.3 固化 (14)7.4 不饱和聚酯树脂制备 (14)7.4.1 原料选择与配比 (14)7.4.2 酯化反应 (14)7.4.3 固化 (14)7.4.4 后处理 (14)第8章橡胶材料制备 (14)8.1 天然橡胶 (14)8.1.1 橡胶树种植与采集 (14)8.1.2 天然橡胶的制备 (14)8.1.3 天然橡胶的性质与应用 (14)8.2 合成橡胶 (14)8.2.1 丁苯橡胶 (14)8.2.2 顺丁橡胶 (15)8.2.3 丁腈橡胶 (15)8.2.4 氯丁橡胶 (15)8.3 硫化橡胶 (15)8.3.1 硫化橡胶的制备原理 (15)8.3.2 硫化橡胶的配方设计 (15)8.3.3 硫化橡胶的功能评价 (15)8.3.4 硫化橡胶的应用 (15)8.4 特种橡胶 (15)8.4.1 硅橡胶 (15)8.4.2 氟橡胶 (15)8.4.3 聚氨酯橡胶 (15)8.4.4 氯磺化聚乙烯橡胶 (15)8.4.5 热塑性弹性体橡胶 (15)第9章复合材料制备 (15)9.1 复合材料概述 (16)9.2 纤维增强复合材料 (16)9.2.1 纤维的选择 (16)9.2.2 基体材料 (16)9.2.3 制备工艺 (16)9.3 层状复合材料 (16)9.3.1 层状复合材料的结构 (16)9.3.2 制备工艺 (16)9.4 颗粒增强复合材料 (17)9.4.1 颗粒的选择 (17)9.4.2 制备工艺 (17)第10章功能性高分子材料制备 (17)10.1 功能性高分子概述 (17)10.1.1 功能性高分子的定义与分类 (17)10.1.2 功能性高分子的基本性质与特点 (17)10.1.3 功能性高分子的应用领域 (17)10.2.1 导电高分子材料的类型与结构 (17)10.2.2 导电高分子材料的制备方法 (17)10.2.3 导电高分子材料的应用实例 (17)10.3 磁性高分子材料 (17)10.3.1 磁性高分子材料的结构与分类 (18)10.3.2 磁性高分子材料的制备技术 (18)10.3.3 磁性高分子材料的应用研究 (18)10.4 光学活性高分子材料 (18)10.4.1 光学活性高分子材料的特性与分类 (18)10.4.2 光学活性高分子材料的制备方法 (18)10.4.3 光学活性高分子材料的应用领域 (18)10.5 生物医用高分子材料 (18)10.5.1 生物医用高分子材料的特性与要求 (18)10.5.2 生物医用高分子材料的分类与选用 (18)10.5.3 生物医用高分子材料的制备与加工技术 (18)10.5.4 生物医用高分子材料的应用实例 (18)第1章引言1.1 高分子材料概述高分子材料是一类由相对分子质量较高的化合物构成的材料，具有独特的物理、化学及生物学功能。
