高分子材料加工厂设计(徐德增)第一章_概__述

高分子材料加工厂设计(徐德增)第一章_概__述
• 根据化学纤维生产所用原料性状和加工方法， 人们曾进行过种种分类，目前采用比较多的是 把化学纤维分为再生纤维素纤维、合成纤维、 无机纤维。
第三节 高分子材料成型的分类及制造
• 二、化学纤维的制造 • 化纤生产过程都要包括纺丝准备、纺丝成形和后
处理三大部分。 • 1、纺丝准备：化学液体、物理熔体 • 2、纤维的纺丝成形：喷丝孔在凝固浴或空气中凝
第二节 设计依据和设计程序
• 工厂设计任务书一般应包括下列内容： • 1．编制设计任务书的依据 • 2．建设规模和产品规格 • 3．厂址和占地面积。 • 4．工厂组成和生产方法。 • 5．原材料技术规格，燃料种类及其供应情况 • 6．水，电，汽等动力的主要规格及来源。
第二节 设计依据和设计程序
• 7．与其他工业企业的协作关系(主要指交通运输 • 8．设计分工和进度要求。 • 9．施工单位和建厂期限。 • 10．投资估算。
高分子材料加工工厂设计
1、高分子材料加工厂的公共部分 2源自化学纤维工厂设计 3、塑料加工工厂设计 4、橡胶加工工厂设计（非讲述内容）
高分子材料加工工厂设计
• 第一篇 总 论 • 第一章 概 述 产品流程
研制开发
小试
中试
产品
工业化生产
工厂设计
高分子材料加工工厂设计
工厂设计是基本建设过程中一个重要环节。
• 设计任务书一般均应有上述诸项的附件，部分。
第二节 设计依据和设计程序
• 二，设计的类型和阶段划分 有三种设计类型：
• 新建工厂设计； • 原有工厂的改建或扩建设计； • 车间、厂房的局部修建设计；
第二节 设计依据和设计程序
• 在设计工作方法上，一般采用由浅入深，由原则 到具体，分阶段进行的办法，即先确定主要的设 计原则，再进一步考虑技术上的细节。

高分子材料成型加工课件

高分子材料成型加工课件

加工过程中的模具设计问题
要点一
总结词
要点二
详细描述
模具设计不合理会影响高分子材料的成型加工效果。
模具设计问题包括模具结构、温度分布、压力传递等因素 ，这些因素都会影响高分子材料的成型加工效果。为了解 决这个问题，可以采用计算机模拟技术来预测和优化模具 设计，同时也可以通过实验和调整来不断改进模具设计。 在模具设计时应该考虑到材料的性质、产品的形状和尺寸 、成型工艺和设备等因素，以确保模具设计的合理性和有 效性。
加工过程中的气泡问题
总结词
高分子材料在加工过程中容易混入气泡，影响材料的质量和性能。
详细描述
气泡问题通常是由于高分子材料在加工过程中吸收了空气中的水分或由于温度和压力的变化导致气体 在材料中形成气泡。为了解决这个问题，可以采用真空排气、增加热压时间等工艺来去除气泡，同时 也可以通过选用适当干燥程度的材料来降低气泡的形成。
THANK YOU
高分子材料成型加工课件
目录
• 高分子材料概述 • 高分子材料成型加工技术 • 高分子材料加工工艺流程 • 高分子材料加工设备与工具 • 高分子材料加工中的问题与解决方案 • 高分子材料成型加工的发展趋势与未来展
望
01
高分子材料概述
高分子材料的定义与分类
总结词
高分子材料是由大量重复单元组成的大分子链所构成的材料，其分类主要根据分 子链的结构和性质。
详细描述
高分子材料由于其大分子链的结构，通常具有较高的弹性、耐磨性、耐腐蚀性 和绝缘性等特性。此外，高分子材料还具有良好的加工性能，可以通过各种成 型加工技术制备成各种形状和尺寸的制品。
高分汽车、电子、医疗、航 空航天等各个领域。
详细描述
由于高分子材料具有许多优良的物理和化学性质，因此 它们被广泛应用于各个领域。在建筑领域，高分子材料 被用于制造防水材料、保温材料等；在汽车领域，高分 子材料被用于制造汽车零部件、内饰等；在电子领域， 高分子材料被用于制造电路板、电池隔膜等；在医疗领 域，高分子材料被用于制造医疗器械、人工器官等；在 航空航天领域，高分子材料被用于制造飞机零部件、航 天器结构件等。

高分子工厂设计PPT(2)

高分子工厂设计PPT(2)

§1.2基本建设程序和设计工作在工程建设中的作用
一、建设程序
“三边”工程，边设计，边施工，边投产
不按照基本建设程序，往往风险比较大，建设质量较差，而且有安全隐患
二、设计工作的阶段
国内的情况：在经过可行性研究，批准形成设计计划任务书后，
根据工程规模的大小，工程的重要性、技术的复杂性，设计条件 成熟程度以及设计水平的高低，将设计工作分为三阶段设计， 两阶段设计和直接进行施工图设计的一阶段设计。 三阶段设计包括：初步设计，技术设计，施工图设计。 两阶段设计包括：初步设计或扩大初步设计→施工图设计。 一阶段设计包括：施工图设计，适应小规模工程。
2、从按工程项目的产品用途划分： 高分子材料合成 高分子材料合成一般指含化学反应使有机 单体合成为高分子化合物的生产过程。其 产品为粉状，粒子状，块状或液体状等， 多数作为高分子材料成型加工企业的原料。 （例：塑料颗粒，化纤切片、油漆、粘合 剂、药品……） 高分子材料成型
3、按照工厂建设的规模划分：
四川大学高分子科学与工程学院 2009，2
§1.1 高分子材料工程建设的意义
一、高分子材料在国民经济中的重要地位
1、三大合成材料及精细化工方面的高分子材料在质量和数 量上的增长，应用领域的扩大。 2、材料生产方法和生产设备上的进步。 3、加工成型方面的进步。
通过工程项目的建设，才能形成新的生产能力。
国外的情况：据介绍有以下几种方式
在化工过程开发中，有所谓的概念设计， 中试装置设计，基础设计几个阶段 （详细内容请参考化工过程开发这类参考书）。
将基础设计与施工设计相结合的情况。(引进设备多采用)
§1.3工艺设计的主要内容
一、工艺路线和工艺流程设计

高分子材料成型加工PPT课件

高分子材料成型加工PPT课件
根据产品需求选择合适的高分子材料，如聚乙烯、聚丙烯、聚氯 乙烯等。
原材料处理
对原材料进行干燥、除湿、清洁等预处理，确保其质量和稳定性。
配料与混合
根据生产需要，将多种原材料按比例混合，制备成适合加工的混 合料。
模具设计
模具材料选择
选用耐高温、耐腐蚀、高硬度的材料制作模具。
模具结构设计
根据产品形状、尺寸和性能要求，设计合理的模具结构。
环保化
总结词
环保意识的提高促使高分子材料成型加工向 更加环保的方向发展。
详细描述
为了降低高分子制品在生产和使用过程中的 环境污染，人们正在积极开发环保型的高分 子材料和加工技术。例如，采用可降解的高 分子材料、开发无毒或低毒的加工助剂、优 化加工工艺以减少能源和资源的消耗等。
智能化
总结词
智能化是高分子材料成型加工的未来重要发展方向。
表面处理
根据需要，对成品进行表面处理，如喷涂、电镀、热压等。
包装与储存
将成品进行包装，并选择适当的储存环境，以防受潮、尘土和紫外 线等因素影响。
04 高分子材料成型加工中的问题与对策
CHAPTER
气泡问题
总结词
气泡问题在高分子材料成型加工中较为常见，主要是由于气体在材料中滞留或挥 发所致。
详细描述
翘曲问题
总结词
翘曲问题是指高分子材料成型加工后 出现弯曲、变形的情况。
详细描述
翘曲问题会影响产品的外观和性能，如 导致不平整的表面或扭曲的形状。解决 翘曲问题的方法包括优化加工工艺、调 整模具设计和选择合适的材料等。
其他问题与对策
总结词
除上述问题外，高分子材料成型加工中还可能遇到其他问题，如裂纹、变色等。
02

《高分子成型加工》课件

《高分子成型加工》课件
深入探讨高分子成型加工的常用方法，包括注塑成型、挤出成型、吹塑成型 和压铸成型。
高分子成型加工工艺参数
了解影响高分子成型加工质量的重要工艺参数，包括温度控制、压力控制、 速度控制和质量控制。
高分子成型加工应用领域
展示高分子成型加工在不同行业中的广泛应用，包括汽车工业、电子行业、医疗行业和包装行业。
《高分子成型加工》PPT 课件
欢迎来到《高分子成型加工》PPT课件，让我们一起探索高分子材料的概述、 加工技术分类以及成型加工方法。
高分子材料概述
了解高分子材料的特性、应用和制备方法，以及它们在不同行业中的主要分类，包括热塑性和热固性塑料的加工方法。
高分子成型加工方法
高分子成型加工未来发展趋势
探讨高分子成型加工领域的未来发展趋势，包括新材料的研发、智能化生产 设备的应用和环保节能的加工工艺。

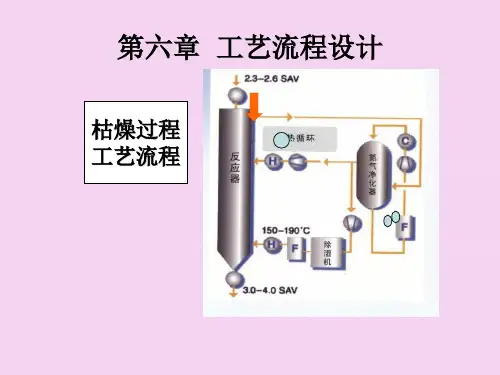

高分子材料加工厂设计徐德增第六章工艺流程设计ppt课件

高分子材料加工厂设计徐德增第六章工艺流程设计ppt课件
• 主要是将所选用的设备、阀门，仪表等在工艺 流程图中作进一步阐明。此种流程图是设备布 置和管道设计的主要根据，并在施工和安装中 起指点作用．因此，对施工图阶段工艺流程设 计的要求是
• 全面、详细，准确。
第三节施工图阶段工艺流程设计
• 一，施工图阶段工艺流程设计的内容 • 这一设计阶段的主要任务是完成施工工艺流程图，
第二节 初步设计中的工艺流程设计
• (6)标上设备位号及辅助线。 • (7)绘制出主要阀门，协助自控专业表示出主要控
制点的内容及控制方法。 • (8)最后加上必要的文字注解。
第二节 初步设计中的工艺流程设计
• 2．图例阐明及有关代号 为使图面简约明了，明 晰醒目，化纤厂设计中常采用一些图例及代号来 表示某种函义。
第六章 工艺流程设计
• 在整个工艺设计中，设备选型、工艺计算、 设备布置等任务都与工艺流程有直接关系。 流程确定后，其他各项任务才得以开展。 工艺流程设计涉及各个方面，而各个方面 的变化又反过来影响工艺流程设计，甚至 使流程发生较大的变化；因此，工艺流程 设计动手最早，而往往又终了最晚．
第六章 工艺流程设计
第二节 初步设计中的工艺流程设计
• 1．消费流程表示图 这是流程图的主要部分，图 中包括如下内容：
• (1)、该图表示一条消费线； • (2)、表示各个消费设备中物料进出情况。 • (3)、表示进出消费设备的公用工程情况。 • (4)、消费过程中主要工艺控制点。 • (5)、表示设备间相对位置标高，不表示设备间的
丝组件的处置，油剂调配、纺丝液调配等。这些 辅助流程是化纤消费中不可短少的组成部分，在 设计中不应轻视。 • 例如，纺丝组件处置流程设计不当，会使组件处 置不好，直接影响正常纺丝和纤维质量。 • 又如湿法纺丝的溶液调配设计不当，溶液调配达 不到工艺要求，影响正常消费和纤维质量。

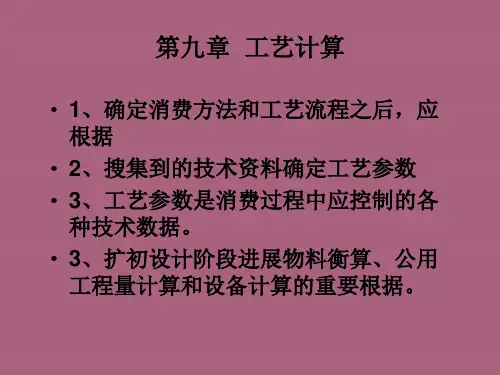

高分子材料加工厂设计徐德增第九章工艺计算ppt课件

高分子材料加工厂设计徐德增第九章工艺计算ppt课件
5~8kgf/cm2时，V= 8～12m／s • t——每日运用紧缩空气时间(h／日)， • P——紧缩空气表压力(kgf／cm2)来自第三节 公用工程用量计算
• 四、真空耗量的计算
第三节 公用工程用量计算
第三节 公用工程用量计算
• 化纤厂消费用水种类较多，有普通消费水(亦 称过滤水)、冷却水，冷冻水，冷盐水软水和 脱盐水(有时称纯水)等。各种水的用途也不一 样。
• 一、物料衡算的作用 • 在工艺流程及工艺参数确定后，即可
着手物料衡算任务。 • 物料衡算是经过对每一个消费过程的物
料量的变化情况进展平衡计算，从而得 出在正常消费情况下所需求的原资料、 产生的副产物及废料量。
第二节 物料衡算
• 物料衡算不仅是原资料耗费定额的根本根据， 而且也是进展设备和能量计算的先决条件。
列计算结果，也必然与先进程度存在一定的差 距。制定一个先进的工艺参数，是一个非常重 要的课题。 • 2．可靠性 所制定的工艺参数必需是真实可 行的，这是保证工厂正常消费的重要条件。工 艺参数的制定，应建立在消费厂实践消费阅历 的根底上，或根据一定的实验数据制定，决不 可将无根据的假定列入工艺参数。
第一节 工艺参数
• 衡算的结果直接关系到消费本钱与车间运输 量，对工厂技术经济目的有举足轻重的影响。
• 因此，物料衡算是扩初设计阶段主要的工艺 计算内容。
第二节 物料衡算
• 物料衡算的实际根底是质量守衡定律。即当有物 料损失的情况下，在每一过程中，输入某一系统 或没备的物料的总量必然等于其输出物料的总量 加以物料损失量。
第三节 公用工程用量计算
• 二、电热功率的计算 • 在化纤消费中，电热也是一种重要的热源。在
熔纺中，螺杆挤压机与纺丝机的加热，涤纶长 丝牵伸机与假捻机的加热、维纶消费中的热处 置等均采用电热； • 设备电热功率的计算根据能量守衡定律，计算 公式与水蒸气的计算一样。

高分子材料加工厂设计徐德增第五章工艺设计概述-PPT精品文档

高分子材料加工厂设计徐德增第五章工艺设计概述-PPT精品文档

第一节 初步设计
第一节 初步设计
第一节 初步设计
第二节 施工图设计
• 施工图设计是在经过审批的初步设计基础上进 行的。这是把初步设计阶段确定的设计原则具 体化的设计阶段，显然，这是设计工作向纵深 扩展的阶段。 • 为保证施工图设计工作及时而顺利开展，设计 人员应在初步设计工作告一段落，提请有关领 导部门审查设计文件这一期间，抓紧进行施工 图设计的准备工作，以便在初步设计审批后， 立即进行施工图设计。
第五章 工艺设计概述
第五章 工艺设计概述
第五章 工艺设计概述
第五章 工艺设计概述
• 化பைடு நூலகம்厂工厂设计是由化纤工艺、土建、水道，暖
通、电气及自控等专业协同配合完成的。其中， 工艺是工厂设计的主体专业，其他各专业是为满 足工艺设计的需要而设置的，并为其服务的。显 然，化纤厂设计中的工艺设计，即化纤生产车间 工艺设计，是整个化纤厂设计的核心。工艺设计 的内容应包括下列各项：
第五章 工艺设计概述
• 在整个设计过程中，各个专业互相联系，互相制 约，为同一个目标紧张而有节奏地进行； • 处于主导地位的化纤工艺专业，在整个设计过程 中既要按设计阶段完成上述六项工作，又要为各 个专业开展设计工作，及时提供有关资料及条件， 同时还要向有关专业提出为保证设备安装、检修 以及正常生产的各种要求。这就要求工艺专业的 设计比其他专业先行一步。
第二节 施工图设计
• • • • • (1)设备表 表格形式与初步设计时的设备表相同。 (2)施工阶段工艺流程图 带有控制点的流程图 (3)设备平剖面布置图 (4)管道平剖面布置图 (5)管架图：
第二节 施工图设计
第二节 施工图设计
第二节 施工图设计
• (6)材料汇总表： 汇总表中的材料用量为理论用量， 还应考虑到损失，即根据配管设计图及管架图， 阀门、管架和保温材料等的用。 • (7)施工图设计说明书 • 施工图设计中唯一以文字形式表示的文件。其作 用是把施工图设计的意图进行全面介绍，并提出 施工安装时应注意的事项。供施工安装单位施工 安装之用．主要内容如下；

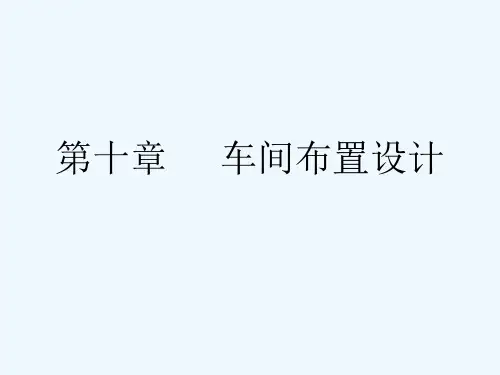

高分子材料加工厂设计第十章 车间布置设计

高分子材料加工厂设计第十章 车间布置设计

第三节 初步设计阶段设备布置图绘 制方法
• 标注设备位号时，可注在设备轮廓线内， 也可用引线引出标在设备外。相同的设备 只要不会造成误解。可以只注明其中一台 的位号或者详细绘制一台设备，其余简化。 • 多生产系列时，要标清生产线的系列号， 编写方法一般由下向上或由左向右。
xx.xx xx.xx
第四节 施工图阶段设备布置设计
第三 节 初步设计阶段设备布置图 绘制方法
• （2）全部设备必须根据实际尺寸按比 例绘制。设备轮廓及其搅拌、夹套等特 征用粗实线或中粗实线绘制,支架,耳架 用中粗实线绘制。 • （3）安装专业设计的安装平台、操作 平台用中粗实线绘制。
第三节 初步设计阶段设备布置图绘制方法
• （4）卧式设备和立 式设备的法兰连接 形式均画两条粗实 线。 • （5）方向标用细实 线绘制直径为 20mm的圆，黑圆 弧为1/8直径，箭头 方向指北。
• 一、施工图阶段设备布置设计的内容 • 设备布置图主要由设备排列图示部分及设备表两 部分组成。另外，在图纸上还有方向标志。 • 1.图示部分： • （1）同初步设计阶段一样，要表示出一定范围内 的有固定位置的全部设备。 • （2）要表示出一定范围内的全部厂房的墙、柱、 门、窗、楼梯、通道以及工艺生产所需的全部沟 道（明沟、暗沟）、地坑等。
• • • • • • 4.车间内组成和组成部分位置的考虑 （1）工艺生产部门 。 （2）工艺生产检验部门。 （3）机修、保全室。 （4）仪表控制室 。 （5）中间缓冲存贮部门 。
第二节 车间布置的技术考虑
• （6）水电汽公用工程位置的考虑 • ①变电、配电室。 • ②空调室。 • ③热力站 。 • ④水泵房 。 • （7）行政福利设施。 • （8）其他有特殊要求的房间。

高分子材料概述PPT课件

高分子材料概述PPT课件
典型的元素有机聚合物
CH3 [ Si O ]n
CH3
有机硅----聚甲基硅氧烷
33
第二节 高分子材料的分类
粘合剂
复合材料
6
5
塑料 1
三 按用途分
4 涂料
2
橡胶
3
纤维
进正 行把 分高实 类分际 的子上 一材， 种料按 方从用 法材途 。料分
包装工业： ①塑料薄膜：PE、PP、PS、PET、PA等 ②中空容器： PET、、PE、PP等 ③泡沫塑料：PE、PU等。
汽车工业：塑料件、仪表盘、保险机、油箱内饰件、坐垫 等。
军工工业：飞机和火箭固体燃料（低聚物）、复合纤维等。 27
第一节 材料和高分子材料
高分子材料的应用
电气工业 ：①绝缘材料（导热性、电阻率）等、导电高分子； ②电子：通讯光纤、电缆、电线、光盘、手机、电话； ③家用电器：外壳、内胆（电视、电脑、空调）等。
40年代，二次大战促进了高分子材料的发 展，一大批重要的橡胶和塑料被合成出来。 丁苯橡胶, 丁腈橡胶, 丁基橡胶, 有机氟材 料, 涤纶树脂, ABS。
ABS树脂（丙烯腈-苯乙烯-丁二烯共聚物，ABS是
Acrylonitrile Butadiene Styrene的首字母缩写）是一种强
度高、韧性好、易于加工成型的热塑型高分子材料。
OH H2N [ (CH2)6 C N ]n (CH2)6 COOH
HO OCN [ (CH2)6 N C O (CH2)4 ]n OH
HO [
CH3
O
C
O C O ]n OH
CH3
聚对苯二甲酸乙二酯（涤纶树脂）
聚己二酰己二胺（尼龙—66）
聚ω —氨基己酸酯（尼龙—6） 聚氨酯 聚碳酸酯

高分子材料加工厂设计(徐德增)第十三章_工艺向有关专业所提幻灯片

高分子材料加工厂设计(徐德增)第十三章_工艺向有关专业所提幻灯片
• 一、初步设计阶段
• 初步设计阶段，工艺专业要会同构造专业 确定厂房的构造形式，为此，工艺专业应 先提供以下技术条件；
• 1．设备布置方案图的平面，剖面布置图中， 除标清设备布置情况外，还要特别标明所 选择的柱网和楼层净高。
• 2．提供工艺设备一览表
第二节 向构造专业所提条件与 要求
• 二，施工图设计阶段
第一节 向建筑专业所提条件与要求
• 二：施工图设计阶段 • 1．提供工艺设备平，剖面布置图。 • 2．提出车间内地面的要求。 • 3．提出对门，窗的要求。 • 4．提出对屋顶的要求。 • 5．提出对墙面的特殊要求。 • 6．提供设备根底的条件。 • 7．提供沟道的条件。
第二节 向构造专业所提条件与 要求
潮湿车间，是否需要防腐、防爆等。 • 4．提出车间内照明要求。
第三节 向电气专业成提条件及要求
• 二，施工图设计阶段 • 1．电源的电压和频率。 • 2．提出需电气连锁程序控制的设备。 • 3．进一步提出动力负荷和防护要求。 • 4．提出工艺专业应提出静电接地要求。 • 提出照明的位置、数量与具体要求。 • 6．提出现场开关的位置，指示灯，报譬灯
第三节 向空调专业所提条件和要求
• 一、对操作坏境的要求 • 二、对生产用冷却风的要求 • 三、气流组织 • 四、冷、热负荷及规格 • 五、防护卫生要求 • 1．一般操作环境要求 • 2．平安卫生要求
第三节 向电气专业成提条件及要求
• 化纤厂用电包括动力，照明和弱电三个方 面的内容。
• 一、初步设计阶段。 ， • 1、化纤厂电源要求及用电负荷等级。 • 2、提供工艺设备装机容量及安装位置。 • 3、提出车间的操作环境‘主要是指是否属
• 腈纶纤维广的聚合车间和贮罐区需按防爆 车间考虑。
