050整套启动调试措施

  • 格式：doc
  • 大小：582.00 KB
  • 文档页数：27

江西新昌电厂“上大压小”新建工程＃2机组锅炉整套启动调试措施 JKC/JH050-锅炉-2009 第 1 页/共1页

目 录 1. 设备及系统概述 ................................... 1 2. 编制依据 ......................................... 7 3. 调试内容及范围 ................................... 8 4. 调试应具备的条件 ................................. 9 5. 调试程序与工艺 .................................. 11 6. 组织与分工 ...................................... 19 7. 职业健康安全和环境管理 .......................... 19 8. 调试质量检验标准 ................................ 21 9. 调试项目记录内容及使用的测量表计 ................ 21 江西新昌电厂“上大压小”新建工程＃2机组锅炉整套启动调试措施 JKC/JH050-锅炉-2009 第 1 页/共26页 1. 设备及系统概述 江西新昌电厂“上大压小”新建工程设计2×660 MW超超临界燃煤汽轮发电机组。锅炉为东方锅炉（集团）股份有限公司生产的超超临界参数变压直流炉，采用一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉，型号为DG2060/26.15-II2。 1.1. 水汽流程 自给水管路出来的水由炉侧一端引入位于尾部竖井后烟道下部的省煤器入口集箱，流经省煤器受热面吸热后，由省煤器出口集箱端部引出经集中下降管、下水连接管进入螺旋水冷壁入口集箱，经螺旋水冷壁管、螺旋水冷壁出口集箱、混合集箱、垂直水冷壁入口集箱、垂直水冷壁管、垂直水冷壁出口集箱进入水冷壁出口混合集箱汇集后，经引入管引入汽水分离器进行汽水分离，循环运行时从分离器分离出来的水进入储水罐，蒸汽则依次流经顶棚管、后竖井/水平烟道包墙、低温过热器、屏式过热器和高温过热器。进入直流运行时全部工质均通过汽水分离器进入顶棚管。 1.2. 烟、风流程 送风机将空气送往两台三分仓空预器，锅炉的热烟气将其热量传送给进入的空气，受热的一次风与部份冷一次风混合进入磨煤机，然后进入布置在前后墙的煤粉燃烧器，受热的二次风进入燃烧器风箱，并通过各调节挡板而进入每个燃烧器二次风、三次风通道，同时部分二次风进入燃烧器上部的燃烬风喷口。 由燃料燃烧产生的热烟气将热传递给炉膛水冷壁和屏式过热器，继而穿过高温过热器、高温再热器进入后竖井包墙，后竖井包墙内的中隔墙将后竖井分成前、后两个平行烟道，前烟道内布置低温再热器，后烟道内布置低温过热器和省煤器。烟气调节挡板布置在低温再热器和省煤器后，烟气流经调节挡板后分成两个烟道进入空预器，在预热器进口烟道上设有烟气关断挡板，可实现单台空预器运行。烟气最后进入除尘器，流向烟囱，排向大气。 1.3. 主要技术参数 ： 名 称 单位 BMCR BRL

过热蒸汽流量 t/h 2060 1956.9 江西新昌电厂“上大压小”新建工程＃2机组锅炉整套启动调试措施 JKC/JH050-锅炉-2009 第 2 页/共26页 过热器出口蒸汽压力 MPa(g) 26.15 26.03

过热器出口蒸汽温度 ℃ 605 605

再热蒸汽流量 t/h 1659.02 1582.01

再热器进口蒸汽压力 MPa(g) 5.33 5.08

再热器出口蒸汽压力 MPa(g) 5.13 4.9

再热器进口蒸汽温度 ℃ 362 357

再热器出口蒸汽温度 ℃ 603 603

省煤器进口给水温度 ℃ 297 293

空气预热器进口一次风温 ℃ 29 28

空气预热器进口二次风温 ℃ 21 20

空气预热器出口一次风温 ℃ 327 324

空气预热器出口二次风温 ℃ 342 338

空气预热器出口烟气温度(未修正) ℃ 132 129

空气预热器出口烟气温度（修正） ℃ 126 123

实际燃料消耗量 t/h 291.03 279.23

锅炉计算热效率(按低位发热量) % 92.62 92.75

1.4. 煤种煤质一览表 名 称 符号 单位 设计煤种 校核煤种1 校核煤种2 校核煤种3

碳（收到基） Car % 54.88 58.30 9.46 9.78

氢（收到基） Har % 3.72 4.11 3.34 4.16

氧（收到基） Oar % 6.31 5.93 6.06 6.77

氮（收到基） Nar % 1.13 1.08 0.81 1.09

硫（收到基） Sar % 1.27 0.27 1.2 1.04

全水分 Mar % 10.4 6.49 4.13 9.95

灰分 Aar % 22.33 23.82 35 17.21

水分（空气干燥基） Mad % 1.23 1.00 1.32 1.73

挥发分（无灰干燥基） Vdaf % 31.27 40.42 35.41 36.89

低位发热量（收到基） QLHV kJ/kg 21430 22890 19230 23320

哈氏可磨系数 HGI - 69 60 71 63

1.5. 主要辅机技术参数 江西新昌电厂“上大压小”新建工程＃2机组锅炉整套启动调试措施 JKC/JH050-锅炉-2009 第 3 页/共26页 1.5.1. 一次风机及电机参数 风 机 风机型号 PAF18－12.5－2 风机转子惯性矩 529kgm2 型式 动叶可调轴流式 风机功率（最大工况） 1889kW 叶片调节范围 50° 风机扭矩（最大工况） 12269Nm 风机内径 Ф1778mm 电机轴端径向力 FR＝3400 N 叶轮直径 Ф1258mm 电机轴端轴向力 FA＝3780 N 叶轮级数 2 电机惯性矩 Ne＝546kgm2 叶型 24HB24（3GK6028） 风机转速 1470r/min 叶片数 24 旋转方向（从电机端） 逆时针 生产厂家 上海鼓风机厂有限公司 T.B BMCR BRL 风量（m3/S） 107.863 77.66 77.73 全压升（Pa） 14908 11187 10501 进口处介质温度（℃） 30 30.00 30.00 进口处介质密度（kg/ m3） 1.151 1.152 1.152 风机效率（％） 82.48 88.22 88.08 风机功率（kW） 1889 966 912 风机转速 1470 r/min 一次风机电机 功率 2000kW 电流 227 A 电压 6kV 转速 1480 r/min 制造 上海电机厂 接线型式 Y 1.5.2. 送风机及电机参数

风机型号 FAF26.6－14－1 型式 动叶可调轴流式 风机内径 Ф2660mm 叶片调节范围 50° 叶轮直径 Ф1412mm 风机转子惯性矩 558kgm2 叶轮级数 1 风机功率（最大工况） 1359kw 叶型 DA16(3GK11002) 风机扭矩（最大工况） 13170Nm 江西新昌电厂“上大压小”新建工程＃2机组锅炉整套启动调试措施 JKC/JH050-锅炉-2009 第 4 页/共26页

叶片数 16 电机轴端径向力 FR＝4100 N 旋转方向（从电机看） 逆时针 电机轴端轴向力 FA＝1850 N 风机转速 985r/min 生产厂家 上海鼓风机厂有限公司 TB B-MCR BRL 容积流量（m3/S） 259.87 230.53 219.58 进口温度（℃） 25 25 25 进口密度（kg/ m3） 1.171 1.171 1.171 风机总压升（Pa） 4682 4066 3941 风机效率（％） 88.11 88.37 88.30 风机轴功率（kW） 1359 1046 967 风机电机 功率 1450kW 电流 180 A 电压 6kV 转速 980 r/min 制造 上海电机厂 接线型式 Y 1.5.3. 引风机及电机参数 风 机 型式 静叶可调轴流式 数量 2台 型号 AN35（V13） 设计流量 567.75m3/s 全压 5950Pa 叶片级数 1级 风机旋转方向 从电机侧向风机看，风机叶轮为逆时针旋转 布置方式 卧式，室外布置

叶片可调范围 －75º～＋30º 制造厂 成都电力机械厂 风 机 电 机 功率 4200kW 电流 433A 电压 6kV 转速 740r/min 制造 上海电机厂 型号 YBPKK900-8

1.5.4.磨煤机及电机参数 设 备 项 目 规 范 单 位

磨 煤 机

磨煤机型号/形式 HP1003/冷一次风机正压直吹中速碗式磨煤机 生产厂家 上海重型机器厂有限公司 防爆蒸汽压力 0.3～0.8（图纸） MPa 防爆蒸汽温度 150（图纸） ℃ 入磨煤粒度 0～35mm（95%），35～50mm（5%）

合集下载

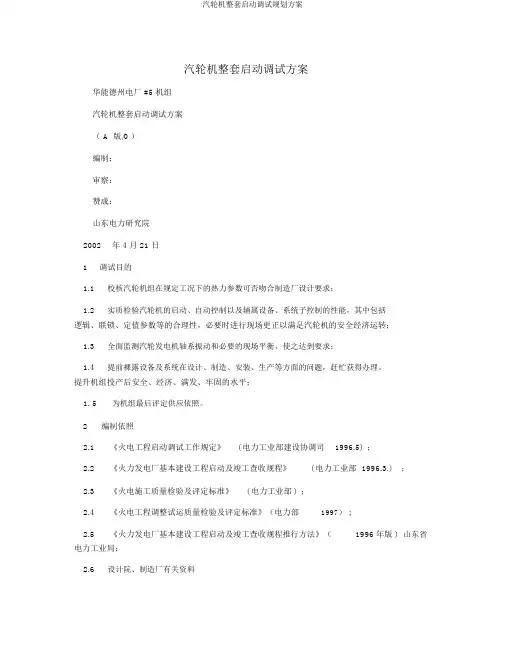

汽轮机整套启动调试规划方案

汽轮机整套启动调试规划方案

汽轮机整套启动调试方案华能德州电厂 #5 机组汽轮机整套启动调试方案（A 版/0 ）编制：审察：赞成：山东电力研究院2002 年 4 月 21 日1调试目的1.1校核汽轮机组在规定工况下的热力参数可否吻合制造厂设计要求；1.2实质检验汽轮机的启动、自动控制以及辅属设备、系统子控制的性能，其中包括逻辑、联锁、定值参数等的合理性，必要时进行现场更正以满足汽轮机的安全经济运转；1.3全面监测汽轮发电机轴系振动和必要的现场平衡，使之达到要求；1.4提前裸露设备及系统在设计、制造、安装、生产等方面的问题，赶忙获得办理。

提升机组投产后安全、经济、满发、牢固的水平；1. 5为机组最后评定供应依照。

2编制依照2.1《火电工程启动调试工作规定》( 电力工业部建设协调司1996.5) ；2.2《火力发电厂基本建设工程启动及竣工查收规程》( 电力工业部1996.3.)；2.3《火电施工质量检验及评定标准》( 电力工业部 ) ；2.4《火电工程调整试运质量检验及评定标准》（电力部1997） ;2.5《火力发电厂基本建设工程启动及竣工查收规程推行方法》（1996 年版 )山东省电力工业局；2.6设计院、制造厂有关资料2.7《三期热机系统图》华能德州电厂2001.62.8《三期集控运转规程（试行）》华能德州电厂2001.62.9《汽轮机/发电机运转和保护手册》华能德州电厂2001.5 2.10《汽轮机热态/冷态带旁路/不带旁路启动曲线》通用电气公司3设备及系统简介3.1汽轮机规范及主要技术参数：额定用心 660 MWTMCR 701.8 MWVWO 728.6 MW主蒸汽压力16.68 MPa主蒸汽温度538 ℃中压主汽门前压力 3.517 MPa再热蒸汽温度538 ℃运转转速 3000 r/min旋转方向逆时针(从机头向发电机方向看)循环水温度20 ℃最高循环水温度36 ℃VWO工况排汽压力11.04/12.56 kPa额定排汽压力 4.4/5.38 kPa额定给水温度279.5 ℃最高给水温度283.2 ℃低压缸末级叶片长度1067 mm额定主汽流量2102 t/h VWO 2209额定再热汽流量1766.7 t/h VWO1859.8额定热耗 7748 kJ/kWh可赞成系统频率水平48.5 — 50.5 Hz低系统频率下赞成运转时间45 — 46 min汽缸数量 4 个3.2各级加热器投停对机组负荷的影响随意切除一台,机组可带95%最大保证负荷;随意切除两台或两台以上不相连的加热器,机组可带95%最大保证负荷;当#1、#2、#3高加同时切除时,机组可带95%最大保证用心 ;当#1、2高加投运情况下：a）切除随意两台相连的加热器，机组可带85%负荷；b)切除随意三台相连的加热器，机组带75%负荷；c)依次类推直至 45%负荷；3.2.5 当 #1、 #2、 #3 高加切除的情况下，按序次从高到低，每多切除一台加热器，相应减少 5%的铭牌用心；3.2.6 对上述五条，当有冷段和四抽至辅汽的抽汽投运而加热器切除时，在上述用心的基础上再减少 5%；四抽至小机的蒸汽被节流后，机组用心不应高出铭牌用心，若是由于加热器停用，机组用心已被降低，则应连续减少5%的铭牌额定值；3.3振动：汽轮发电机组在转速0.076mm报警 ,>0.10mm 跳闸；转速 >666r/min时,振动>0.152mm报警 ,>0.229mm 跳闸。

汽轮机整套启动调试方案

汽轮机整套启动调试方案

内蒙古蒙西水泥股份有限企业生产经营中心二期余热发电项目汽轮机整套启动调试方案编制：审查：同意：目录1.汽轮机设备主要规范2.调试及启动前应具备的条件及准备工作3.汽轮机调试及运行4.启动5.停机6.运行保护及停机养护.第一部分汽轮机设备主要规范一、汽轮机：单缸、激动、纯凝式汽轮机组型号为：1、额定功率：9000kw2、主汽门前蒸汽参数：压力：温度： 330℃3、 .额定转速： 3000r/min ；4、转向：从汽轮机进汽方向看为逆时针方向；5、排汽压力： 0.006 MPa6、临界转速：1983r/min7、循环冷却水温：27 ～ 33 ℃8、正常运行量，最大同意振动值（外壳上）在超出临界转速时，最大同意振动值（外壳上） :0.15mm 二、油压调整系统1、润滑油压力：( 总管2、调理油压 : ( 工作平台上测点) ≥三、保安系统1、紧急遮断器动作至主气门完好封闭时间≤ 1 秒2、超速保护装置动作转速 3330-3360 r/min第二部分调试及启动前应具备的条件及准备工作一、现场应具备的条件及准备工作：1、消防水源靠谱，并要有足够的消防用具（消防水管、灭火器等）。

2、所有走道、梯子、平台、栏杆均按设计安装完成。

3、排水渠通畅无阻：交流、孔洞盖板齐备。

4、现场全部建筑及安装垃圾打扫洁净，走道上无任何阻碍物。

5、拥有足够的照明，重要部位（如水位计等处）一定有照明。

6、拥有足够靠谱的通信设备。

二、设备及系统应具备的条件：1、所有设备、系统均按设计安装完成，参加与试运的设备和系统均已分部试运及冲刷合格，切合运行要求，并与尚在施工的汽水管道及系统做好必需的隔绝。

2、油循环工作结束，油质经化验合格，油位正常。

3、调理器检修清理完成，各部尺寸切合设计要求。

4、油泵部分试运合格。

5、热工、电气的所有保护装置、仪表光字盘应有声光同时报警信号、事故按钮及联锁保护等均已试验合格，保证安全所一定的自动等装置具备投入条件。

机组整体启动调试措施.

机组整体启动调试措施.

临淄金顺达热电厂#1汽轮发电机组整体启动试运调试委员会人员名单整体启动试运总指挥：（由建设单位出任）整体启动试运副总指挥：郇正军李建国整体启动试运委员会委员：张泗志张洪勇刘波宋传杰汽机调试小组：组长：宋道满组员：王序增姜松鹿传栋曹元备电气仪表调试小组：组长：张俊勇组员：电气、仪表：张俊勇林志勇张峰任仲杰2006年10月14日机组整体启动调试措施一、电气设备调试电气设备调试是检验安装质量及设备质量以及机组是否适宜投入运行的一个重要环节，同时也是电气安装施工中的一个重要工序，因此，电气调试工作，应按照国家有关规范、规程和制造厂的规定，逐项进行调整试验，保证投入运行的设备符合设计和电力法规的要求，以使设备可靠及安全运行。

1、施工现场要达到“三通一平’，高压、低压配电室的门窗应齐全、牢固，并加锁。

2、在主体工程进展到约一半时，电气原理图以及与电气设备有关联的图纸均已出齐，主要电气设备、各类高、低压开关、电缆基本到货；变压器、电动机基本就位。

﹝一﹞、电气调试工艺1.1检查互感器变比，用电桥或双电压（电流）表法，检查互感器所有绕组变比，与标称变比应相符。

穿芯电流互感器还应检查穿芯匝数是否正确。

1.2.检查互感器的一、二次极性，用毫安表、电池进行测量，所测互感器应为减极性。

1.3.检查互感器的接线要正确。

2.变压器试验2.1.测量厂变一、二次绕组的直流电阻。

2.1.1.测量高压侧绕组时、应在各分接头位置分别测量。

2.1.2.测量厂变时各相测量值的相互差值应小于平均值的4％；线间测量值相互差值，应小于平均值的2％；主变各相测得值相互差值，应小于平均值2％。

2.1.3.所有测量电阻值，应与同温出厂试验值无明显差别。

2.1.4.分接头位置根据甲方要求，或实际运行状况确定；在确定档位后，应测量此档位直流电阻值，其值应与2.1.1同档位阻值一致，记录档位及其电阻值。

2.2.用变比电桥或双电压表法检查变压比，检查变比宜逐档进行。

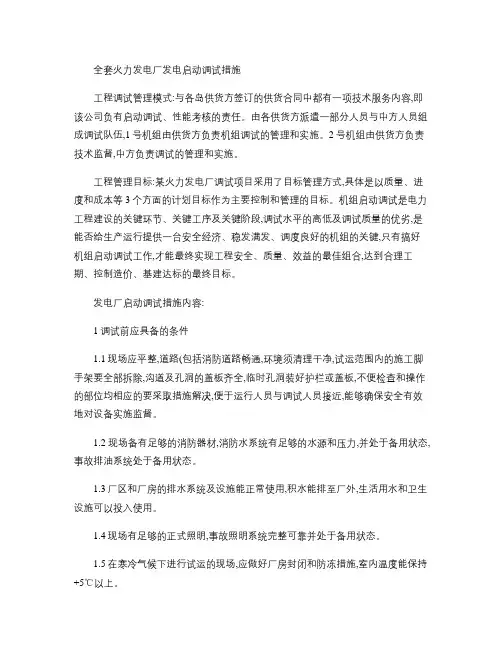

全套火力发电厂发电启动调试措施解析
