常见的膜分离设备种类解析

化工分离过程1. 引言化工分离过程是化学工程中的一个重要环节，用于将混合物中的组分分离出来，以获得纯净的产品。

它在化工生产中起着至关重要的作用，广泛应用于石油、化肥、制药、食品等行业。

本文将介绍化工分离过程的基本原理、常见的分离方法和设备，并探讨其在实际应用中的一些问题和挑战。

2. 分离过程的基本原理化工分离过程基于物质之间的差异性，通过改变条件使得混合物中的组分发生相变或物理/化学反应，从而实现组分之间的分离。

常见的差异性包括沸点、溶解度、密度、挥发性等。

3. 常见的分离方法和设备3.1 蒸馏法蒸馏法是一种基于沸点差异进行分离的方法。

它利用混合物中不同组分的沸点差异，在加热后使其中一个或多个组分汽化，并通过冷凝转变为液体，从而实现组分之间的分离。

常见的蒸馏设备包括塔式蒸馏柱、换热器和冷凝器。

3.2 萃取法萃取法是一种基于溶解度差异进行分离的方法。

它利用两种不同溶剂之间的亲疏性差异，将混合物中的组分分配到不同的溶剂相中，通过提取和分离来实现组分之间的分离。

常见的萃取设备包括萃取塔、搅拌槽和分液漏斗。

3.3 结晶法结晶法是一种基于溶解度差异进行分离的方法。

它利用溶液中某个组分的溶解度随温度变化而改变的特性，通过控制温度使其中一个或多个组分结晶出来，从而实现组分之间的分离。

常见的结晶设备包括结晶器和过滤器。

3.4 吸附法吸附法是一种基于吸附性差异进行分离的方法。

它利用固体吸附剂对混合物中不同组分的选择性吸附能力，通过吸附和解吸来实现组分之间的分离。

常见的吸附设备包括吸附塔和吸附柱。

3.5 膜分离法膜分离法是一种基于分子大小或分子间作用力差异进行分离的方法。

它利用特殊的膜材料将混合物中的组分分离开来，常见的膜分离设备包括膜反应器、膜过滤器和膜渗透器。

4. 实际应用中的问题和挑战化工分离过程在实际应用中面临着一些问题和挑战。

不同组分之间的物理/化学性质差异可能很小，导致难以实现有效的分离。

某些组分可能具有毒性或易燃性，需要采取特殊措施进行处理。

（4）膜分离法制氮与PSA法经济性比较 A/GTechnology对制取同一种浓度的氮气产(95%), 用膜法与用PSA法进行了分析比较,比较结果见下表。
从上表可以看出,两种方法制备富氮的费用大致相等, 但基本投资项膜法比PSA法（变压吸附法）少25%。此外, 膜法相对来说移动部分较少,预处理部分相对简单,启动 快,不需要冷却水,这是PSA法所无法比拟的。 此外，气体膜技术还可从合成氨弛放气分离回收 H 2 。 膜分离回收氢气,是当前应用面广,装置销售量最大的一种。 广泛用于合成氨厂、炼油工业和石油化工。用这方法回 收尾气中的氢气,循环于系统中,方法有效又安全,提高系 统的生产能力,最早用于合成氨驰放气中氢气的回收。我 国中型氨厂的合成系统弛放气,长期以来均作为燃料烧掉。 这部份气量相当于合成新鲜气的5一7%,如将其有效成分 回收利用,则对降低合成氨能耗、提高氨产量,增加工厂 的效益具有重要意义。采用膜分离装置回收其中有效成 份后可使氨增产3一5%,每吨氨能耗降低1.8一3%。。
以上讨论是限于纯气体(单一气体)的传递 过程,对于混合气体为获得良好的分离效果, 要求混合气体通过多孔膜应以努森扩散为 主,基于此,分离过程应尽可能满足以下条 件： ① 多孔膜的微孔孔径必须小于混合气体 中各组分的平均自由行程 ② 混合气体的温度足够高,压力应尽可能 低,高温低压可以提高分子的 值
3.膜材料
常用的气体膜分离可分为多孔膜和致密膜两种，他们 可由无机膜材料和高分子膜材料组成。其中，无机材料主 要有多孔玻璃、陶瓷、金属（多孔质）和离子导电型固体、 钯合金等（致密膜）；高分子材料主要有聚烯烃类、醋酸 纤维素类（多孔质）和均质醋酸纤维素类、合成高分子 （致密膜） 膜材料的类型与结构对气体渗透有着显著影响。气体 分离用膜材料的选择需要同时兼顾其渗透性和选择性。 按材料的性质区分，气体分离膜材料主要有高分子材 料、无机材料和高分子-无机复合材料。其中高分子材料 又分橡胶态膜材料和玻璃态膜材料两大类。 高分子材料 和无机材料各有优缺点，采用复合材料可以较好地利用高 分子和无机材料的优点，以实现分离要求。

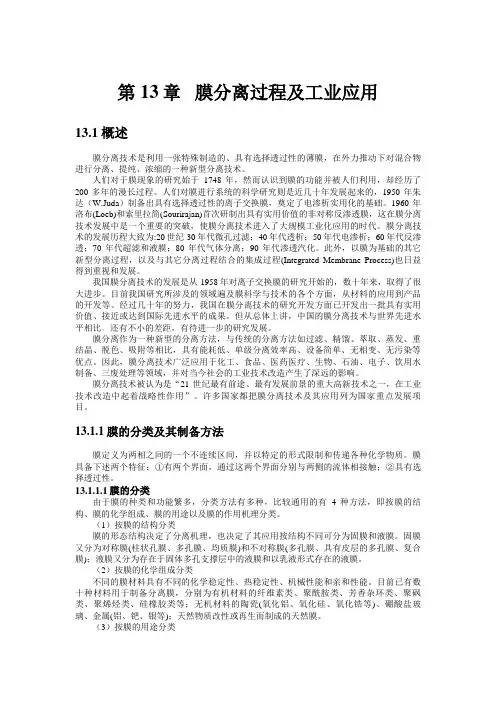

第13章膜分离过程及工业应用13.1概述膜分离技术是利用一张特殊制造的、具有选择透过性的薄膜，在外力推动下对混合物进行分离、提纯、浓缩的一种新型分离技术。

人们对于膜现象的研究始于1748年，然而认识到膜的功能并被人们利用，却经历了200多年的漫长过程。

人们对膜进行系统的科学研究则是近几十年发展起来的，1950年朱达（W.Juda）制备出具有选择透过性的离子交换膜，奠定了电渗析实用化的基础。

1960年洛布(Loeb)和索里拉简(Sourirajan)首次研制出具有实用价值的非对称反渗透膜，这在膜分离技术发展中是一个重要的突破，使膜分离技术进入了大规模工业化应用的时代。

膜分离技术的发展历程大致为:20世纪30年代微孔过滤；40年代透析；50年代电渗析；60年代反渗透；70年代超滤和液膜；80年代气体分离；90年代渗透汽化。

此外，以膜为基础的其它新型分离过程，以及与其它分离过程结合的集成过程(Integrated Membrane Process)也日益得到重视和发展。

我国膜分离技术的发展是从1958年对离子交换膜的研究开始的，数十年来，取得了很大进步。

目前我国研究所涉及的领域遍及膜科学与技术的各个方面，从材料的应用到产品的开发等。

经过几十年的努力，我国在膜分离技术的研究开发方面已开发出一批具有实用价值、接近或达到国际先进水平的成果。

但从总体上讲，中国的膜分离技术与世界先进水平相比，还有不小的差距，有待进一步的研究发展。

膜分离作为一种新型的分离方法，与传统的分离方法如过滤、精馏、萃取、蒸发、重结晶、脱色、吸附等相比，具有能耗低、单级分离效率高、设备简单、无相变、无污染等优点。

因此，膜分离技术广泛应用于化工、食品、医药医疗、生物、石油、电子、饮用水制备、三废处理等领域，并对当今社会的工业技术改造产生了深远的影响。

膜分离技术被认为是“21世纪最有前途、最有发展前景的重大高新技术之一，在工业技术改造中起着战略性作用”。

螺旋卷式膜组件2

工作：膜组件装进圆柱形压力容器，构
成一个螺旋卷式膜组件，原料从一端进 入组件，沿轴向流动，在驱动力作用下， 易透过也沿径向渗透通过膜至中心管， 另一端为渗余液。

应用：反渗透、超滤、气体分离。
螺旋卷式膜组件3

特点：

结构紧凑——单位体积内膜的有效面积大； 制作工艺相对简单； 安装、操作比较方便； 适合于低流速、低压操作； 对原料前处理要求高——膜一旦被污染，不 易清洗。
膜分离在制药工业中的应用2

内蒙古中润制药有限公司利用膜分离技 术回收6-APA结晶母液。


采用EA技术于常温常压下回收母液中的溶剂， 脱出溶剂的母液经纳滤膜浓缩，结晶重新获 得6-APA晶体。 通量比反渗透膜提高30%， 6-APA浓缩程度 也可提高一倍，大大降低了投资及运行成本。
膜分离在制药工业中的应用3
主要应用于超滤、微滤、反渗透、渗透 气化和电渗析。

圆管式膜组件1

在圆筒状支撑体的内侧或外侧刮制上半 透膜而得到的圆管形分离膜。
下图所示，为膜刮制在多孔支撑管的内 侧，原料液被泵送至管内，渗透液经半 透膜后，通过多孔支撑管排出，浓缩液 从管子另一端排出。
能使滤液被渗透通过， 则需在支撑管和膜之间安装一层很薄的多孔 纤维网，帮助滤液向支撑管上的孔眼横向传 递，同时对膜提供必要的支撑作用。

特点：流动状态好；容易清洗；设备和
操作费用高；膜装填密度大。

用于：超滤、微滤和单级反渗透。
螺旋卷式膜组件1

由中间是多孔支撑材料，两边是膜的双 层结构装配而成。

其中三个边沿被密封而粘结成膜袋状，另一 个开放的边沿与一根多孔中心透过液收集管 连接，在膜袋外部的原料液侧再垫一层网眼 形间隔材料（隔网），也就是膜-多孔支撑 材料-膜-隔网依次叠合。绕中心透过液收集 管紧密地卷在一起，形成一个膜卷。
