装配热电偶型号命名方法

欧阳歌谷创编 2021年2月1
欧阳歌谷创编 2021年2月1
热电偶型号说明:
欧阳歌谷
热电阻型号说明:
注：热电偶WRP 、WRR 、WRN 、WRE 为单支热电偶，WRP2、WRR2、WRN2、WRE2为双支热电偶，订货时要写明长度L=mm 。

热电阻型号WZP 、WZC 为单支热电阻，WZP2、WZC2为双支热电阻，例：热电偶：WRN-130 分度号：K,L=750mm.
名称 型号 分度号 结构特征
压簧式 热电偶 WRET-01 E （EA-2） 固定罗纹 M12×1.5
M10×1.5
M8×1.5
WRNT-01 K （Eu-2） 仿进口 E 、K 、J 英制螺纹
螺钉式 热电偶 WRET-02 E （ EA-2 ） 固定罗纹 M6×1
M8×1
WRNT-02 K （ Eu-2 ） 仿进口 E 、 K 、 J 、 英制螺纹
探头式 热电偶 WRET-03 E(EA-2) 固定罗纹 M12×1
WRNT-03 K(Eu-2) 紫铜杆 φ7
仿进口 E 、K 、J 、Pt100 英制螺纹
探头式 热电阻 WZCT-03 Cu50G 固定罗纹 M12×1
WZPT-03 Pt100 Pt10 紫铜杆 φ7
DWB 温度变送器 分度号：K ； 量程：0-
600℃； 精度：1%； 输出：4-20MA 。

热电偶的分度号有哪几种？有什么区别？热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶N、K、E、J、T属于廉金属热电偶。

t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度140短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；^ R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。

补偿导线特点：① 热电特性稳定，电绝缘性能好，使用寿命长。

② 柔软，弯曲性能能好，使用方便。

③ 包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。

补偿导线结构和用途：①补偿导线由芯线和绝缘包覆层组成；②补偿导线应因芯线合金材质不同分为延长型和补偿型两种，延长型补偿导线有 NX （镍铬硅硅镁）、 KX （镍铬 10- 镍硅 3 ）、 EX （镍铬 10- 铜镍 45 ）、 JX （铁 - 铜镍 45 TX （铜 - 铜镍 45 ），补偿型补偿导线有 SC 和 RC （铜 - 铜镍 0.6 ）、 KC （铜镍 40 ）、 NC （铁 - 铜镍）等；③补偿导线的绝缘包覆层与外套材料有聚氯乙烯，聚四氟乙烯，玻璃纤维，石英纱和陶瓷纤维金属屏蔽层有不锈钢网等；④热电偶补偿导线与显示仪表、记录仪或计算机连接构成测温系统，广泛用于电力、冶金、石油工、轻纺等工业及国防、科研等部门。

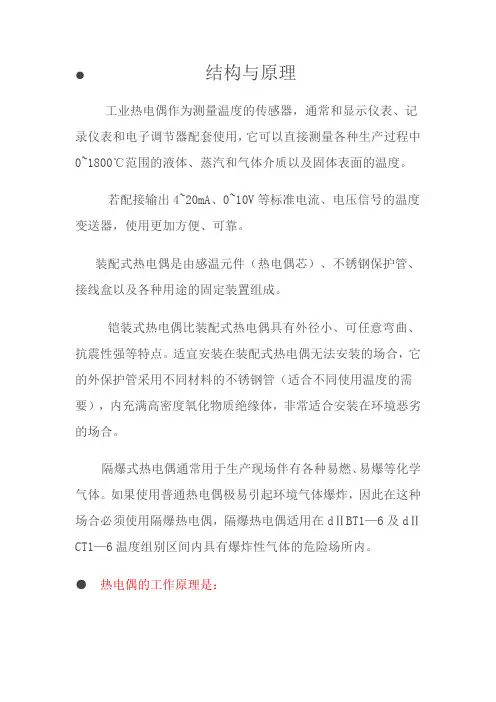

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），名称型号（代号）分度号测温范围（℃）允许偏差（℃）镍铬-镍硅WRN K 0—1200±2.5或0.75%︱t︱镍铬-铜镍WRE E 0—900±2.5或0.75%︱t︱说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

新的热电偶国际标准随着科技的不断进步和应用领域的不断扩大，热电偶作为一种重要的温度传感器，在工业、医疗、生物、环保等领域中得到了广泛应用。

为了保证热电偶的可靠性和准确性，国际标准化组织（ISO）制定了新的热电偶国际标准，以规范热电偶的制造和使用。

一、热电偶的基本原理热电偶是利用热电效应测量温度的一种传感器。

它由两种不同材料的金属丝组成，两端焊接在一起形成一个闭合回路。

当两端温度不同时，两种金属之间会产生电动势，即热电势，这个现象被称为“热电效应”。

热电偶的热电势与温度之间有一定的关系，因此可以通过测量热电势的大小来推算出温度值。

二、新的热电偶国际标准为了规范热电偶的制造和使用，国际标准化组织（ISO）制定了新的热电偶国际标准。

该标准主要包括以下几个方面：1. 热电偶的分类和型号热电偶按照材料不同可以分为B型、E型、J型、K型、N型、R 型、S型和T型等8种类型；按照结构不同可以分为六根和双根两种型号。

热电偶的型号应该按照国际标准命名法进行命名。

2. 热电偶的材料和制造热电偶的制造应该按照国际标准规定的材料和制造工艺进行，以保证热电偶的可靠性和准确性。

热电偶的制造应该考虑到材料的相容性、热电势的稳定性、温度的测量范围等因素。

3. 热电偶的使用和校准热电偶在使用过程中需要注意一些事项，如避免机械损伤、电磁干扰和化学腐蚀等。

同时，热电偶也需要定期进行校准，以保证其测量结果的准确性。

4. 热电偶的误差和不确定度热电偶的测量误差和不确定度是需要考虑的重要因素。

热电偶的误差来源包括热电势漂移、温度梯度、电磁干扰、接触电阻等因素。

为了减小误差和提高测量精度，需要采取一些措施，如使用抗干扰材料、增加保护套管等。

三、新的热电偶国际标准的意义新的热电偶国际标准的制定对于热电偶的制造和使用具有重要意义。

首先，它可以规范热电偶的制造和使用，提高热电偶的可靠性和准确性。

其次，它可以促进热电偶的国际贸易和技术交流，推动热电偶技术的发展和应用。
