热电偶型号命名方法

W R
系列热电偶

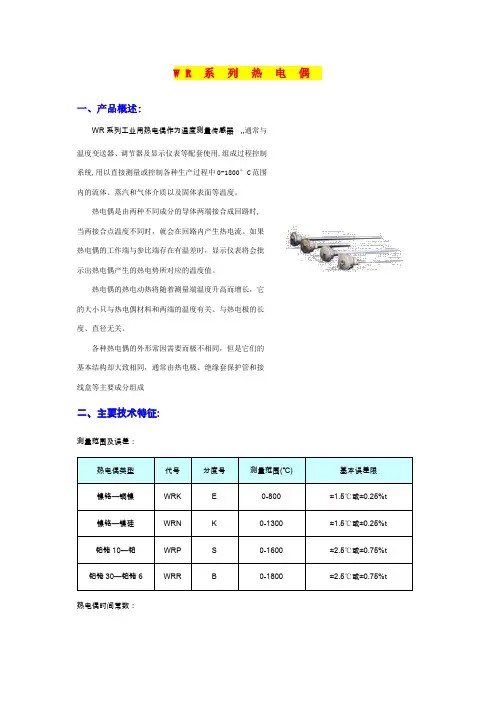

一、产品概述:
WR 系列工业用热电偶作为温度测量传感器 ，,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800°C 范围内的流体、蒸汽和气体介质以及固体表面等温度。

热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。

如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成
二、主要技术特征:
测量范围及误差：
热电偶时间常数：
※热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

※热电偶最小插入深度：应不小于其保护管8-10倍。

（特列产品例外）
※绝缘电阻：当周围空气温度为15-35℃，相对湿度<80%时绝缘电阻≥5兆欧（电压100v)。

具有防溅式接线盒的热电偶，当相对温度93±3℃时，绝缘电阻≥0.5兆欧（电压100V）。

※高温下的绝缘电阻：热电阻在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

三、型号命名方式:。

热电偶、热电阻型号命名规则_____________________________________装配热电偶__________________________________________装配式热电偶型号标注方法W R —/W：温度仪表R：热电偶：热电偶类型（用分度号表示）K ：NiCr-NiSi T：Cu-CuNi N：NiCrSi-NiSi S：PtRh10-PtE：NiCr-CuNi R：PtRh13-PtJ：Fe-CuNi B：PtRh30-PtRh6：对数（单只不注）：安装固定装置（用代号）1：无固定装置4：固定法兰2：固定螺纹5：90度角活动法兰3：活动法兰6：锥形固定螺纹：参比端（用代号）0：无线接盒3：防水接线盒1：简易式4：隔爆接线盒2：防溅接线盒：保护管外径（用代号）0：Φ16mm3：Φ25mm（高铝管）1：Φ20mm特殊尺寸直接标出2：Φ16mm（高铝管）：精度等级Ⅰ：Ⅰ级Ⅲ：Ⅲ级Ⅱ：Ⅱ级：长度（总长*插入深度mm）：保护管材质（用代号，1Cr18Ni9Ti不注）装配式热电偶示例图型WRE2-120/Ⅱ1000mmWRN-220/Ⅱ/800/650mm Gh3030WRK-430/Ⅰ900/750mm 无固定装置与固定式装配热电偶示意图（高炉热风炉型热电偶）WRT-620/ⅡΦ25*300mm 带锥形保护管式热电偶WRK-240/Ⅱ400/250mmWRJ-440/Ⅰ400/250mm 隔爆型内置式热电偶WRK-520/Ⅱ500*500mm 直角活动法兰式热电偶WRS-132/Ⅱ1000*800mm 贵金属工业热电偶_____________________________________铠装热电偶__________________________________________铠装热电偶型号及推荐使用温度名称分度号代号外壳材料直径推荐使用温度ºC长期使用最高温度短期使用最高温度铠装镍铬--镍硅NiCr-NiSiK WRKK GH3030 0.25; 300 6000.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 10006.0;8.0 1000 11001Cr18Ni9Ti 0.25; 300 6000.5;1.0 4001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装N WRNK GH3030 0.25; 300 600 镍铬硅--镍硅NiCrSi-NiSi0.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 11006.0;8.0 1000 12001Cr18Ni9Ti 0.25; 300 6000.5;1.0 5001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装E WREK 1Cr18Ni9Ti 0.5;1.0 400 500镍铬--铜镍NiCr-CuNi1.5;2.0; 500 6003.0;4.0;4.5;5.0 600 7006.0;8.0 700 800铠装J WRJK 1Cr18Ni9Ti 0.5;1.0 300 400 铁--铜镍Fe-CuNi1.5;2.0; 400 5003.0;4.0;4.5;5.0 500 6006.0;8.0 600 700铠装T WRTK 1Cr18Ni9Ti 0.5;1.0 200 250 铜--铜镍Cu-CuNi1.5;2.0;3.0;4.0 250 3004.5;5.06.0;8.0 300 350铠装S WRSK GH3030 2.0; 1000 1050 铂铑10--铂PtRh10-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装R WRRK GH3030 2.0; 1000 1100 铂铑13--铂PtRh13-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装B WRBK GH3030 2.0; 1000 1050 铂铑30--铂铑6PtRh30-PtRh63.0;4.0;4.5 1100 12005.0;6.0;8.0铠装热电偶形式及特点形式结构特点露头型反应速度快；适于测量发动机排气等要求响应快的温度测量；机械强度较低。

热电偶、热电阻型号命名规则_____________________________________装配热电偶__________________________________________装配式热电偶型号标注方法W R —/W：温度仪表R：热电偶：热电偶类型（用分度号表示）K ：NiCr-NiSi T：Cu-CuNi N：NiCrSi-NiSi S：PtRh10-PtE：NiCr-CuNi R：PtRh13-PtJ：Fe-CuNi B：PtRh30-PtRh6：对数（单只不注）：安装固定装置（用代号）1：无固定装置4：固定法兰2：固定螺纹5：90度角活动法兰3：活动法兰6：锥形固定螺纹：参比端（用代号）0：无线接盒3：防水接线盒1：简易式4：隔爆接线盒2：防溅接线盒：保护管外径（用代号）0：Φ16mm3：Φ25mm（高铝管）1：Φ20mm特殊尺寸直接标出2：Φ16mm（高铝管）：精度等级Ⅰ：Ⅰ级Ⅲ：Ⅲ级Ⅱ：Ⅱ级：长度（总长*插入深度mm）：保护管材质（用代号，1Cr18Ni9Ti不注）装配式热电偶示例图型WRE2-120/Ⅱ1000mmWRN-220/Ⅱ/800/650mm Gh3030WRK-430/Ⅰ900/750mm 无固定装置与固定式装配热电偶示意图（高炉热风炉型热电偶）WRT-620/ⅡΦ25*300mm 带锥形保护管式热电偶WRK-240/Ⅱ400/250mmWRJ-440/Ⅰ400/250mm 隔爆型内置式热电偶WRK-520/Ⅱ500*500mm 直角活动法兰式热电偶WRS-132/Ⅱ1000*800mm 贵金属工业热电偶_____________________________________铠装热电偶__________________________________________铠装热电偶型号及推荐使用温度名称分度号代号外壳材料直径推荐使用温度ºC长期使用最高温度短期使用最高温度铠装镍铬--镍硅NiCr-NiSiK WRKK GH3030 0.25; 300 6000.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 10006.0;8.0 1000 11001Cr18Ni9Ti 0.25; 300 6000.5;1.0 4001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装N WRNK GH3030 0.25; 300 600 镍铬硅--镍硅NiCrSi-NiSi0.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 11006.0;8.0 1000 12001Cr18Ni9Ti 0.25; 300 6000.5;1.0 5001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装E WREK 1Cr18Ni9Ti 0.5;1.0 400 500镍铬--铜镍NiCr-CuNi1.5;2.0; 500 6003.0;4.0;4.5;5.0 600 7006.0;8.0 700 800铠装J WRJK 1Cr18Ni9Ti 0.5;1.0 300 400 铁--铜镍Fe-CuNi1.5;2.0; 400 5003.0;4.0;4.5;5.0 500 6006.0;8.0 600 700铠装T WRTK 1Cr18Ni9Ti 0.5;1.0 200 250 铜--铜镍Cu-CuNi1.5;2.0;3.0;4.0 250 3004.5;5.06.0;8.0 300 350铠装S WRSK GH3030 2.0; 1000 1050 铂铑10--铂PtRh10-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装R WRRK GH3030 2.0; 1000 1100 铂铑13--铂PtRh13-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装B WRBK GH3030 2.0; 1000 1050 铂铑30--铂铑6PtRh30-PtRh63.0;4.0;4.5 1100 12005.0;6.0;8.0铠装热电偶形式及特点形式结构特点露头型反应速度快；适于测量发动机排气等要求响应快的温度测量；机械强度较低。

壹抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

2.铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于R型热电偶的综合性能与S 型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC 三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

3.铂铑30-铂铑6热电偶铂铑30-铂铑6热电偶（B型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%，故俗称双铂铑热电偶。

该热电偶长期最高使用温度为1600℃，短期最高使用温度为1800℃。

B型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长，测温上限高等优点。

热电偶规格型号说明 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于热电偶，N、K、E、J、T属于廉金属热电偶。

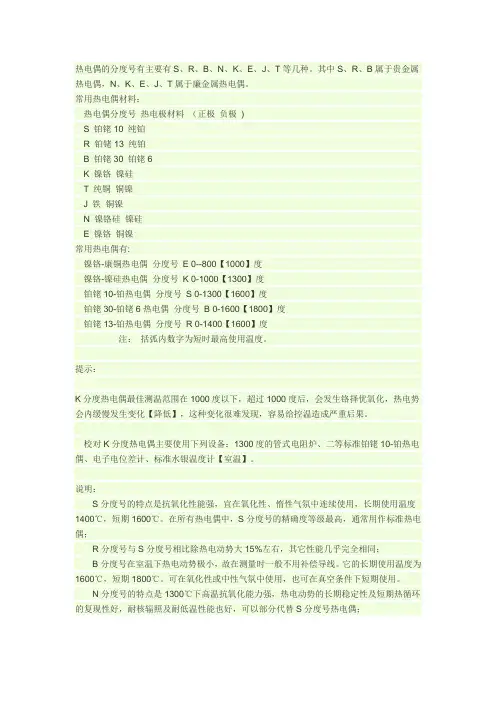

常用热电偶材料：热电极材料（正极负极) S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑 6 K镍铬镍硅T铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍常用热电偶有: 镍铬-康铜热电偶分度号E0--800【1000】度镍铬-镍硅热电偶分度号K0-1000【1300】度铂铑10-铂热电偶分度号S0-1300【1600】度铂铑30-铂铑6热电偶分度号B0-1600【1800】度铂铑13-铂热电偶分度号R0-1400【1600】度注：括弧内数字为短时最高使用温度。

提示：K分度热电偶最佳测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热会内缓慢发生变化【降低】，这种变化很难发现，容易给控温造成严重后果。

校对K分度热电偶主要使用下列设备：1300度的管式、二等标准铂铑10-铂热电偶、电子电位差计、标准【室温】。

说明：S分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的等级最高，通常用作标准热电偶；R分度号与S分度号相比除热大15%左右，其它性能几乎完全相同；B分度号在室温下热极小，故在测量时一般不用。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热的长期稳定性及短期热循环的复现性好，耐核及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

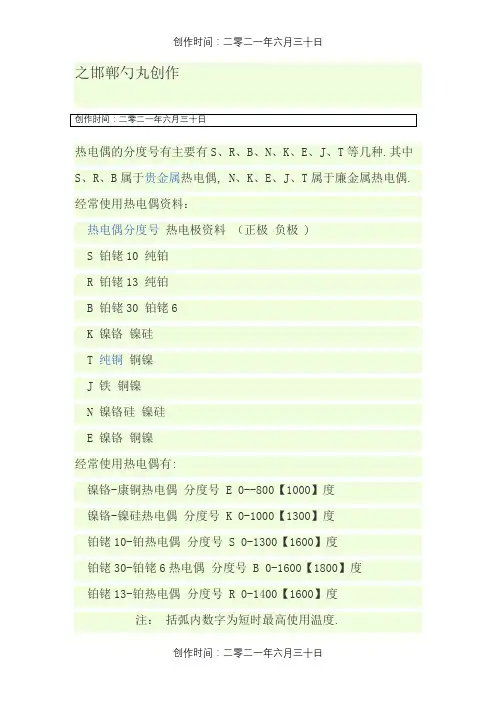

之邯郸勺丸创作热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种.其中S、R、B属于贵金属热电偶, N、K、E、J、T属于廉金属热电偶. 经常使用热电偶资料：热电偶分度号热电极资料（正极负极 )S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍经常使用热电偶有:镍铬-康铜热电偶分度号 E 0--800【1000】度镍铬-镍硅热电偶分度号 K 0-1000【1300】度铂铑10-铂热电偶分度号 S 0-1300【1600】度铂铑30-铂铑6热电偶分度号 B 0-1600【1800】度铂铑13-铂热电偶分度号 R 0-1400【1600】度注：括弧内数字为短时最高使用温度.提示：K分度热电偶最佳测温范围在1000度以下, 超越1000度后, 会发生铬择优氧化, 热电势会内缓慢发生变动【降低】, 这种变动很难发现, 容易给控温造成严重后果.校对K分度热电偶主要使用下列设备：1300度的管式电阻炉、二等标准铂铑10-铂热电偶、电子电位差计、标准水银温度计【室温】.说明：S分度号的特点是抗氧化性能强, 宜在氧化性、惰性气氛中连续使用, 长期使用温度1400℃, 短时间1600℃.在所有热电偶中, S分度号的精确度品级最高, 通经常使用作标准热电偶；R分度号与S分度号相比除热电动势年夜15%左右, 其它性能几乎完全相同；B分度号在室温下热电动势极小, 故在丈量时一般不用赔偿导线.它的长期使用温度为1600℃, 短时间1800℃.可在氧化性或中性气氛中使用, 也可在真空条件下短时间使用.N分度号的特点是1300℃下高温抗氧化能力强, 热电动势的长期稳定性及短时间热循环的复现性好, 耐核辐照及耐高温性能也好, 可以部份取代S分度号热电偶；K分度号的特点是抗氧化性能强, 宜在氧化性、惰性气氛中连续使用, 长期使用温度1000℃, 短时间1200℃.在所有热电偶中使用最广泛；E分度号的特点是在经常使用热电偶中, 其热电动势最年夜, 即灵敏度最高.宜在氧化性、惰性气氛中连续使用, 使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃), 也可用于还原性气氛(使用温度上限950℃), 而且耐H2及CO气体腐蚀, 多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度品级最高,通经常使用来丈量300℃以下的温度。

热电偶产品编号产品编号：61910423516产品名称：W RP-S型热电偶规格：300.500.750.1000产品备注：用户有特殊要求，可在订货合同中注明。

产品类别：热电偶产品说明铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm,允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

S型热电偶又叫单铂铑热电偶，它的分度号是S分度号，主要测量0~1600℃的介质的温度，是贵金属热电偶的一个范畴。

正常使用在焦化厂、钢厂等高温使用的场合。

S型热电偶在正常长期使用温度为800~1300℃左右时测量的精度最高，而在800℃以内的测温准确度不高，而长期使用温度在1300℃以上就很容易损坏热电偶，因此选择正确分度号的热电偶是保证温度测量准确度的重要因素。

主要技术参数电气出口：M20x1.5,NPT1/2精度等级：I 、 II防护等级：IP65偶丝直径：Φ0.5公称压力：常压型号分度号测温范围℃保护管材料热响应时间规格直径总长（L）插深IWRP-130WRP2-130S 0-1600高铝质刚玉质＜ 150S Φ16300x150350x200400x250450x300550x400650x500900x7501150x10001650x15002150x2000WRP-131WRP2-131S 0-1600 ＜ 150S Φ25主要技术参数产品执行标准IEC584IEC751JB/T5582-1991订货需知：1.注明热电偶型号、分度号、使用温度。

热电阻型号命名方法

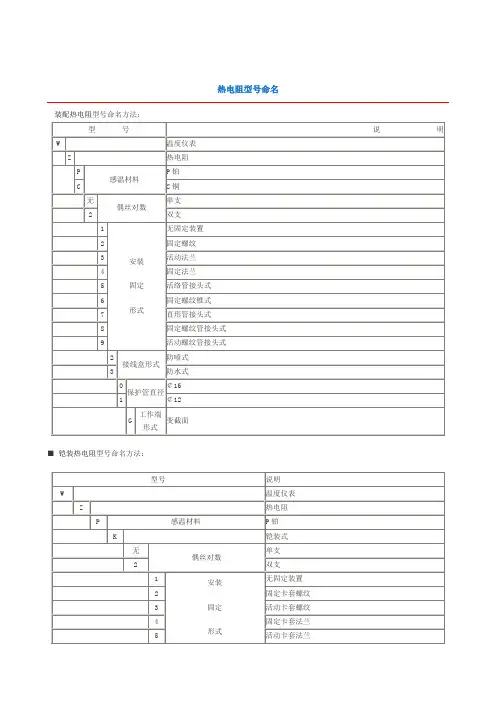

■ 装配热电阻型号命名方法： 型号 W Z P 感温材料 C 无 偶丝对数 2 1 2 3 安装 4 5 固定 6 形式 7 8 9 2 接线盒形式 3 0 保护管直径 1 G 工作端形式 WZP2-231 G 型号示例 ■ 铠装热电阻型号命名方法： 型号 W Z P 感温材料 K 无 偶丝对数 2 1 安装 2 3 固定 4 形式 5 2 3 6 接线盒形式 7 9 3 4 5 直径 6 8 WZPK2-236G 型号示例 ■ 防爆热电阻型号命名方法： 说明 温度仪表 热电阻 说明 温度仪表 热电阻 P铂 C铜 单支 双支 无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥式 直形管接头式 固定螺纹管接头式 活动螺纹管接头式 防喷式 防水式 ￠16 ￠12 变截面
说明 温度仪表 热电阻 P铂 铠装式 单支 双支 无固定装置 固定卡套螺纹 活动卡套螺纹 固定卡套法兰 活动卡套法兰 防喷式 防水式 圆接插式 扁接插式 补偿导线式 ￠3 ￠4 ￠5 ￠6 ￠8
型号 W Z
1


P C
感温元件材料 无 2 偶丝对数 1 2 3 4 5 6 7 8 9 4 0 1 保护管直径 G 工作端形式
安装 固定 形式
P铂 C铜 单支 双支 无固定装置 固定螺纹 固定法兰 活动法兰 活络管接头式 固定螺纹锥式 直形管接头式 固定螺纹管接头式 活动螺纹管接头式 防爆式 ￠16 ￠12 变截面
WZP2-241 G 型号示例
2

















。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

常用热电偶材料：热电偶分度号热电极材料（正极负极)S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍常用热电偶有:镍铬-康铜热电偶分度号E 0--800【1000】度镍铬-镍硅热电偶分度号K 0-1000【1300】度铂铑10-铂热电偶分度号S 0-1300【1600】度铂铑30-铂铑6热电偶分度号B 0-1600【1800】度铂铑13-铂热电偶分度号R 0-1400【1600】度注：括弧内数字为短时最高使用温度。

提示：K分度热电偶最佳测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热电势会内缓慢发生变化【降低】，这种变化很难发现，容易给控温造成严重后果。

校对K分度热电偶主要使用下列设备：1300度的管式电阻炉、二等标准铂铑10-铂热电偶、电子电位差计、标准水银温度计【室温】。

说明：S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

热电偶型号热电偶是一种常用的温度测量传感器，由两种不同金属导线连接而成，通常被用于工业领域的温度监测和控制。

根据不同的工作原理和适用范围，热电偶可以分为多种型号。

下面将介绍几种常见的热电偶型号及其特点。

型号A型号A的热电偶主要由铂铑合金导线制成，具有较高的精度和稳定性。

这种类型的热电偶适用于高温测量环境，通常在1000摄氏度以上的温度范围内使用。

型号A的热电偶对环境氧化气体的变化较为敏感，需要定期校准以保证测量精度。

型号K型号K的热电偶由镍铬合金导线制成，是最常用的一种热电偶型号。

型号K的热电偶具有较好的线性特性和稳定性，适用于广泛的温度测量范围。

这种类型的热电偶可以在-200摄氏度至1300摄氏度的范围内可靠工作，广泛应用于工业控制和实验室测量领域。

型号T型号T的热电偶由铜银合金导线制成，其特点是具有较高的灵敏度和低温下的稳定性。

型号T的热电偶适用于低温环境下的测量，通常在-200摄氏度至350摄氏度的范围内使用。

这种类型的热电偶对潮湿和腐蚀性气体的稳定性较好，适用于冷冻食品制造和医疗设备等领域的温度监测。

型号E型号E的热电偶由镍铬合金导线制成，具有较高的灵敏度和较强的耐腐蚀性。

这种类型的热电偶适用于中等温度范围内的测量，通常在0摄氏度至800摄氏度的范围内使用。

型号E的热电偶对氧化性气体和湿度的影响较小，适用于化工、冶金和石油行业的温度监测任务。

型号J型号J的热电偶由铁铜合金导线制成，主要用于低温和中等温度条件下的测量。

型号J的热电偶具有较高的线性特性和较好的稳定性，适用于-40摄氏度至750摄氏度范围内的温度监测。

这种类型的热电偶适用于食品加工、制药和环境监测等领域的温度控制。

综上所述，不同型号的热电偶适用于不同温度范围和环境条件下的温度测量任务。

选择合适的热电偶型号可以保证温度测量的准确性和稳定性，满足不同行业的需求。

在使用热电偶时，需根据具体应用场景和测量要求选择适合的型号，以确保测量结果的可靠性和精确性。

●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。

若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。

装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。

铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。

适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。

隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。

如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。

●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。

热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。

●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。

1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。

之勘阻及广创作热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种.其中S、R、B属于贵金属热电偶, N、K、E、J、T属于廉金属热电偶. 经常使用热电偶资料：热电偶分度号热电极资料（正极负极 )S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍经常使用热电偶有:镍铬-康铜热电偶分度号 E 0--800【1000】度镍铬-镍硅热电偶分度号 K 0-1000【1300】度铂铑10-铂热电偶分度号 S 0-1300【1600】度铂铑30-铂铑6热电偶分度号 B 0-1600【1800】度铂铑13-铂热电偶分度号 R 0-1400【1600】度注：括弧内数字为短时最高使用温度.提示：K分度热电偶最佳测温范围在1000度以下, 超越1000度后, 会发生铬择优氧化, 热电势会内缓慢发生变动【降低】, 这种变动很难发现, 容易给控温造成严重后果.校对K分度热电偶主要使用下列设备：1300度的管式电阻炉、二等标准铂铑10-铂热电偶、电子电位差计、标准水银温度计【室温】.说明：S分度号的特点是抗氧化性能强, 宜在氧化性、惰性气氛中连续使用, 长期使用温度1400℃, 短时间1600℃.在所有热电偶中, S分度号的精确度品级最高, 通经常使用作标准热电偶；R分度号与S分度号相比除热电动势年夜15%左右, 其它性能几乎完全相同；B分度号在室温下热电动势极小, 故在丈量时一般不用赔偿导线.它的长期使用温度为1600℃, 短时间1800℃.可在氧化性或中性气氛中使用, 也可在真空条件下短时间使用.N分度号的特点是1300℃下高温抗氧化能力强, 热电动势的长期稳定性及短时间热循环的复现性好, 耐核辐照及耐高温性能也好, 可以部份取代S分度号热电偶；K分度号的特点是抗氧化性能强, 宜在氧化性、惰性气氛中连续使用, 长期使用温度1000℃, 短时间1200℃.在所有热电偶中使用最广泛；E分度号的特点是在经常使用热电偶中, 其热电动势最年夜, 即灵敏度最高.宜在氧化性、惰性气氛中连续使用, 使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃), 也可用于还原性气氛(使用温度上限950℃), 而且耐H2及CO气体腐蚀, 多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度品级最高,通经常使用来丈量300℃以下的温度。

热电偶型号命名方法■装配热电偶型号命名方法：型号说明W 温度仪表R 热电阻M感温材料镍铬硅—镍硅N 镍铬—镍硅E 镍铬—铜镍C 铜—铜镍F 铁—铜镍无偶丝对数单支2 双支1安装固定形式无固定装置2 固定螺纹3 活动法兰4 固定法兰5 活络管接头式6 固定螺纹锥式7 直形管接头式8 固定螺纹管接头式9 活动螺纹管接头式2接线盒形式防喷式3 防水式保护管直径￠161 ￠202 ￠16 高铝质管3 ￠20 高铝质管G 工作端形式变截面WRN2-231 G型号示例■ 铠装热电偶型号命名方法：型号说明W 温度仪表R 热电偶P感温元件材料P铂铑10-铂M 镍铬硅—镍硅N 镍铬—镍硅E 镍铬—铜镍C 铜—铜镍F 铁—铜镍K 铠装式无偶丝对数单支2 双支1安装固定形式无固定装置2 固定卡套螺纹3 活动卡套螺纹4 固定卡套法兰5 活动卡套法兰2接线盒形式防喷式3 防水式6 圆接插式7 扁接插式8 手柄式9 补偿导线式1 工作端形式绝缘式4 M 附加装置形式接触块式G 包箍式WZPK2-236G型号示例■ 防爆热电偶型号命名方法：型号说明W 温度仪表R 热电偶M感温元件材料镍铬硅—镍硅N 镍铬—镍硅E 镍铬—铜镍C 铜—铜镍F 铁—铜镍无偶丝对数单支2 双支1安装固定形式无固定装置2 固定螺纹4 活动法兰5 活络管接头式6 固定螺纹锥式7 直形管接头式8 固定螺纹管接头式9 活动螺纹管接头式4 接线盒形式防爆式0 保护管直径￠16G 工作端形式变截面WRN2-240G型号示例。

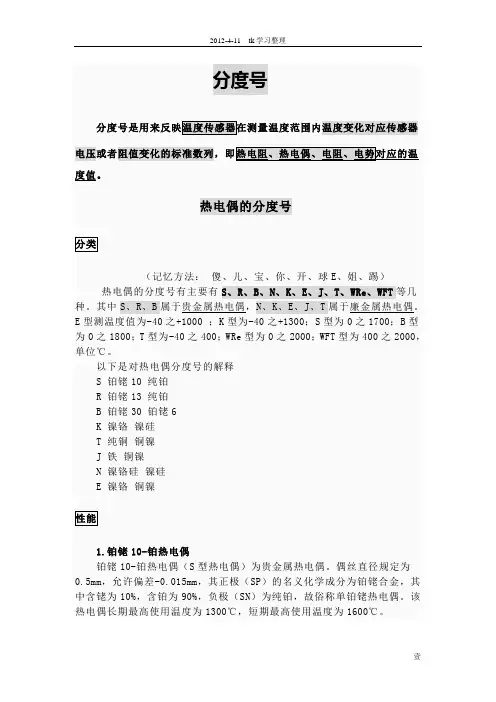

热电偶的分度号有哪几种、有什么区别热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃。

在所有热电偶中使用最广泛； E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。

用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。

补偿导线特点：①热电特性稳定，电绝缘性能好，使用寿命长。

②柔软，弯曲性能能好，使用方便。

③包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。

铂铑热电偶产品型号：WRP（WRR）--130S型小铂铑热电偶为各类小型箱式电阻炉或井式炉使用，也可以用于同类产品上。

WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
