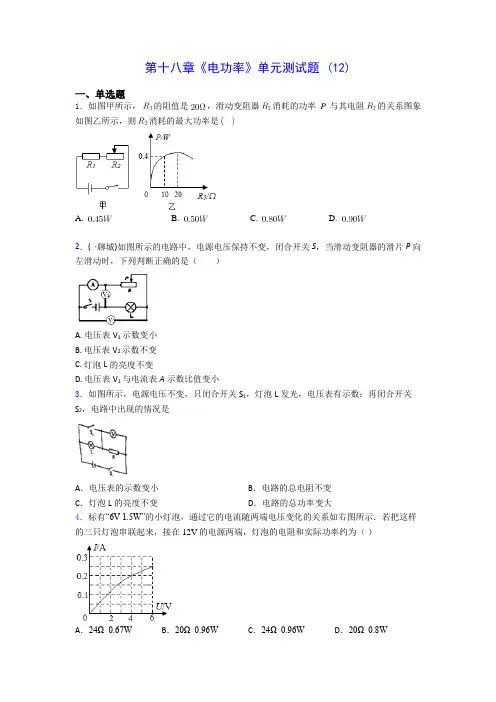

第十八章《电功率》单元测试题 (12) 一、单选题 1．如图甲所示，的阻值是，滑动变阻器消耗的功率P与其电阻的关系图象如图乙所示，则消耗的最大功率是

A. B. C. D. 2．( ·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向

左滑动时，下列判断正确的是（ ）

A. 电压表V1示数变小

B. 电压表V2示数不变

C. 灯泡L的亮度不变

D. 电压表V1与电流表A示数比值变小

3．如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是

A．电压表的示数变小 B．电路的总电阻不变

C．灯泡L的亮度不变 D．电路的总功率变大

4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）

A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．

20Ω 0.8W 5．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（ ）

A．小龙家上月消耗的电能为680kW•h B．小龙家同时使用的用电器总功率不可超过2200W C．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大

D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时

小龙家的实际电压是200V 6．如图甲，电源电压恒定，R0为定值电阻，电阻R的阻值随环境温度变化而改变．改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图乙所示．则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中，可能正确的是（ ）

A． B． C． D．

7．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )

九年级物理下册《第十八章电功率》单元测试卷及答案(人教版)一、填空题(每空2分,共34分)1.夏天,人们常用电热驱蚊器驱蚊(如图),它是利用电流的来工作的;其能量转化情况为.2.小明爸爸买了一部手机,手机电池铭牌上的部分参数如下表所示.表中有一个错误的物理量,是,原因是.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V3.某暖手宝的内部电路由干电池、开关、发热电阻组成,开关和发热电阻之间是(选填“串联”或“并联”)连接的;标有“4.5 V 9 W”字样的暖手宝正常工作时,需要安装节新干电池,此时每秒有J的电能转化为内能.4.如图甲所示是某款强光手电筒中的可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙5.2021年我市空气质量优良天数达286天.监测大气污染物浓度的电路如图甲所示,R为气敏电阻,其阻值R随污染物浓度变化的曲线如图乙所示.污染物浓度增大时,监测仪表示数变大,该表应为图甲中的表,此过程中电路总功率(选填“变大”“变小”或“不变”).甲乙6.如图所示的无叶风扇的额定电压为220 V,额定功率为44 W,则此无叶风扇正常工作时电流为A,连续工作10 h消耗电能kW·h.第6题图第7题图7.如图所示,电阻R与灯泡L连接在电路中,当闭合开关S1、S2时,电阻R被,此时灯泡L的电功率为9 W.S1闭合,S2断开时,灯泡L的电功率为1 W(不考虑灯泡的电阻随温度的变化),则此时电阻R的电功率(选填“<”“>”或“=”)8 W.8.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A为一种特殊的电子元件,其两端的电压恒为电源电压的13.当R的电功率满足P R≥5 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来适当延长使用时间,这其实是( ) A.增大了电池电压 B.增加了电池电量C.减小了手机功率D.降低了散热能力10.假设导体没有电阻,当用电器通电时,下列说法正确的是( )A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服11.将灯泡L1、L2接入电路后,灯泡L1、L2的功率分别为P1、P2,已知P1<P2,下列判断中正确的是( )A.若两灯串联,则通过L1的电流较小B.若两灯串联,则L1的电阻较小C.若两灯并联,则通过L 1的电流较大D.若两灯并联,则L 1的电阻较小12.某电吹风机的铭牌上标有“220 V 500 W ”,某节能灯泡上标有“220 V 5 W ”.则下列说法中正确的是( )A.电吹风机和节能灯泡通电后,电吹风机做功快B.电吹风机和节能灯泡工作时,电吹风机消耗的电能多C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能D.电吹风机正常工作3 min,消耗的电能为0.025 kW ·h13.如图所示的四个电路中,电源电压已知,定值电阻R 的阻值已知,根据电压表或电流表的示数,不能．．求出小灯泡电功率的是 ( )14.如图所示,将额定电压相同的灯泡L 1、L 2串联在电路中.闭合开关S 后,发现灯泡L 1亮、L 2不亮.对此有下列几种猜想,其中可能的是( )①灯泡L 2灯丝断了 ②灯泡L 2的电阻太小 ③灯泡L 2两端电压较大④通过灯泡L 1 、L 2的电流不相等 ⑤灯泡L 2被短路⑥灯泡L 1、L 2的实际功率不同A.②⑤⑥B.①③⑥C.①③④D.②④⑤15.如图所示,从甲地通过两条输电线向乙地用户供电,若甲地电源电压恒为U,输电线的总电阻为r,当乙地用户用电时,下列说法正确的是( )A.用户使用的用电器两端的电压为UB.输电线上的电功率为U 2rC.当用户使用的用电器增多时,用电器两端的电压升高D.当用户使用的用电器增多时,输电线上因发热而损失的功率增大16.(多选)在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )A.电源电压为4.5 VB.小灯泡的额定功率为4.5 WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45 W17.(多选)如图是一款智能汽车后视镜及其电路原理图,该智能后视镜有三个挡位工作,分别能够防雾、除雨露、除冰霜,防雾、除雨露、除冰霜依次需要后视镜提供更多的热量,车主通过转动旋钮开关可调节挡位.已知车载电源电压为100 V,电热丝R1=100 Ω,R2=200 Ω,R3=300 Ω,设电热丝的电阻值均不受温度的影响.则下列说法正确的是( )A.当车主开启防雾功能时,开关置于3B.当车主开启除冰霜功能时,开关置于3C.要除冰霜时,该电路的总功率是50 WD.旋钮开关旋至防雾挡位时,电路中的电流为1 A三、实验探究题(共19分)18.(9分)小蕾同学在研究“电流通过导体产生的热量与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器中密闭着等量的空气,将导线1、2和导线3、4分别接到电源两端.(1)实验中通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少,这种实验方法叫.下面实验也用了这种实验方法的是.(填选项前字母)A.认识电压时,我们可以用水压来类比B.用光线来描述光通过的路径C.把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动(2)甲图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间后, (选填“a”或“b”)容器中电流通过电阻丝产生的热量较多.(3)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间后, (选填“c”或“d”)容器中电流通过电阻丝产生的热量较多.19.(10分)小明要探究“当电流一定时,小灯泡的功率与电阻的关系”,器材有:两节干电池,三个小灯泡L1、L2、L3(分别标有“1.5 V 0.25 A”“2.5 V 0.25 A”和“3.8 V 0.3 A”字样),滑动变阻器(10 Ω 1 A),电流表,电压表,开关,导线若干.(1)请用笔画线代替导线,将图甲所示电路连接完整.(2)小明先将L1接入电路,闭合开关后,调节滑动变阻器的滑片P,通过L1的电流为 0.2 A 时,电压表示数如图乙所示,则L1两端的电压为V,实际功率是W.(3)保持滑动变阻器滑片P的位置不变,用L2替换L1,闭合开关,为保持电流表的示数为0.2 A 不变,应将滑片P向(选填“左”或“右”)移动,再测出L2两端的电压,算出L2的电阻和实际功率.(4)再用L3替换L2,做第3次实验,并将实验数据记录在下表中.分析表中数据可得:在电流一定时,小灯泡的实际功率与电阻成(选填“正比”或“反比”).实验次数 灯泡I /AU /V R /Ω P /W1 L 1 0.22 L 2 2 10 0.43 L 32.4 12 0.48【评估】实验结束后,小明感觉以上实验存在一些问题,于是他找来小红进行评估. ①上述实验不够简便,改进方法是 . ②有一组数据不符合实际,原因是 . 四、综合应用题(共20分)20.(10分)如图甲所示的豆浆机,由打浆和电热两部分装置构成.中间部位的打浆装置工作时,电动机工作带动打浆刀头,将原料进行粉碎打浆;外部是一个金属圆环形状的电热装置,电热装置的简化电路图如图乙所示,通过开关S 可切换加热和保温两种状态,R 1、R 2是发热电阻,豆浆机的主要参数如下表.求:型号额定电压打浆装置电热装置JYD-P11S 220 V电机功率 加热功率 保温功率 180 W1 000 W242 W(1)电阻R 1和R 2的阻值;(2)该豆浆机同时打浆和加热时,正常工作1 min 所消耗的电能.(3)小明用家中的电能表和手表测量该豆浆机加热时的实际功率,他关闭家中其他用电器,让豆浆机单独工作6 min, 电能表转盘转过了243 r.豆浆机的实际功率是多少?若加热电阻的阻值不变,则家庭电路此时的实际电压为多少?[电能表标有“3000 r/(kW ·h)”字样]21.(10分)如图甲所示是小乔同学从废弃的电热器上拆下的加热部件,该部件由阻值不变的两根电阻丝R1、R2构成.小乔设计了图乙的电路对该部件进行检测,其中R0=22 Ω,M、N为接线柱.(1)用导线把M和N连接,只闭合开关S1,电流表示数为1 A,求电源电压.(2)把M接A,N接B,只闭合开关S1,电流表示数为0.5 A,求R1的阻值.(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,电流表示数为1.5 A;检测结束后,小乔利用该部件重新组装一个加热器,求新加热器接入220 V电路中能达到的最大电功率.参考答案1.【答案】热效应电能转化为内能2.【答案】额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可)3.【答案】串联 3 94.【答案】短路A5.【答案】电流变大6.【答案】0.2 0.447.【答案】短路<8.【答案】20 909.【答案】C10.【答案】B11.【答案】B12.【答案】D13.【答案】D14.【答案】A15.【答案】D16.【答案】AC17.【答案】BC18.【答案】(除标注外,每空1分)(1)液面高度差(2分) 转换法 C(2分) (2)电阻 b (3)电流 c19.【答案】(除标注外,每空2分)(1)如图所示.(1分) (2)0.8(1分) 0.16 (3)左(1分) (4)正比(1分) 【评估】①将L 1、L 2、L 3串联在同一电路中,就控制了电流一定(合理即可) ②L 2正常工作时电阻为10 Ω,当L 2两端电压小于额定电压 2.5 V 时,电阻应小于10 Ω(合理即可)20.【答案】(1)开关S 接a 时,电路为R 1的简单电路,电路的总电阻最小,总功率最大,豆浆机处于加热状态,由P=UI=U 2R 可得,R 1=U 2P 加热=(220V)21000W =48.4 Ω(2分)开关S 接b 时,R 1、R 2串联,电路的总电阻最大,总功率最小,豆浆机处于保温状态 此时电路的总电阻R=U 2P 保温=(220V)2242W =200 Ω (2分) 因串联电路中总电阻等于各分电阻之和,所以R 2=R-R 1=200 Ω-48.4 Ω=151.6 Ω (1分)(2)该豆浆机同时打浆和加热时,由P=Wt 可得,正常工作1 min 所消耗的电能W=(P 电机+P 加热)t =(180 W+1 000 W)×60 s=7.08×104 J (1分) (3)豆浆机的实际功率P 实=W t =2433000kW·h 660h=0.81 kW=810W (2分) 根据P=U 2R 可知,此时U 实=√P 实R 1=√810W ×48.4Ω=198 V(2分)21.(1)电源电压U=I 1R 0=1 A ×22 Ω=22 V(2分) (2)把M 接A ,N 接B ,只闭合开关S 1,此时R 1与R 0串联 电路的总电阻R 总=U I 2=22V0.5A =44 Ω(2分)R 1=R 总-R 0=44 Ω-22 Ω=22 Ω(2分)(3)用导线把B 和C 连接,然后将M 接A ,N 接B ,闭合开关S 1和S 2,此时R 0被短路,R 1与R 2并联 电路的总电阻R'总=U I 3=22V 1.5A =443 Ω(2分)根据P=U2R 可知,在电压不变,电路的总电阻最小时,电路的总功率最大,即R 1与R 2并联时,电功率最大 最大电功率P=U'2R' 总=(220V)2443Ω=3 300 W (2分)。

第十八章 电功率单元测试1（含答案）一、填空题（共60分，每空2分）1．电流做功的过程就是_______能转化为__________能的过程，电流通过用器所做的功可以用__________表来测量。

2．电功率是表示 的物理量，在国际单位制中电功率的单位是 。

灯泡正常工作 小时。

4．小灯泡两端的电压为3.6V ，通过灯丝的电流为0.2A ,则小灯泡的功率为_____ W ，50s 内消耗的电能为_______J5．一个阻值为10Ω的电阻，接在20V 的电源上，消耗的电功率为______W ，5s 内电流做功为_________J 。

5min 内消耗________电能。

6．.一个电阻通过2A 的电流时消耗的电功率为100W ，该电阻的阻值为____Ω 7．一个阻值为10Ω的电阻，电功率为40W ，通过它的电流为_________A 8．一个电热器，标有“220V 600W ”字样，正常工作5小时消耗 kW·h 的电能，合 J 。

9．一盏标有“PZ220-40”字样的灯泡，“220”表示灯泡的 ，“40”表示灯泡的 ，这盏灯的电阻为 Ω。

10．将标有“12V 6W”字样的电灯泡，接在电压为6V 电源上，其工作电流为A ，该灯泡的电阻为 Ω，消耗的实际功率为 W 。

11．电阻R 1：R 2=3:4，将它们串联后接在电源上，则它们两端的电压之比是 ，通过它们的电流之比是 ，它们消耗的电功率之比是 ；若将它们并联后接在电源上，它们的电压之比是 ，电流之比是 ，它们消耗的电功率之比是 。

12．标有“12V 6W”和“6V 4W”的两个小灯泡，采用串联或并联的方式接在0～20V 电压可调的电源上。

若灯的电阻不受温度影响，灯的实际功率不得超过其额定功率，则两灯在1min 内消耗的电能最多为 J 。

二、探究实验题（共24分）13．用电压表和电流表测额定电压为2.5V 的小灯泡的额定功率。

（1）请在方框中画出实验电路图； （2）请用铅笔画线代表导线，在图1中正确连接电路；图 1 图2（3）小灯泡正常发光时，电流表的示数如图2所示，通过小灯泡的电流为____A；此时小灯泡的电阻为，小灯泡的额定功率为_____W。

A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为 2∶1
C．甲、乙两灯并联接在电压为 2V 的电源两端时，电阻之比为 2∶3
D．甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为 1∶9
8．额定功率相同的电烙铁、电风扇和电视机，让它们正常工作相同的时间产生的热量
（）
A．电烙铁最多
A.
B.
C.
D.

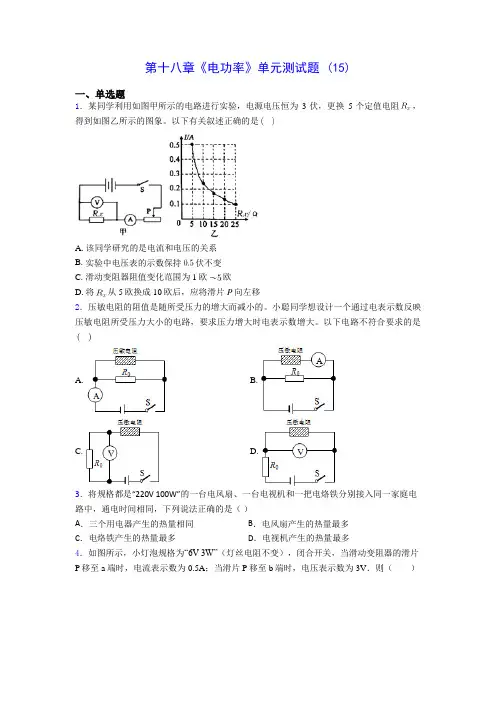

3．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电
路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量相同
B．电风扇产生的热量最多
C．电烙铁产生的热量最多
D．电视机产生的热量最多
4．如图所示，小灯泡规格为“6V 3W”（灯丝电阻不变），闭合开关，当滑动变阻器的滑片
测量小灯泡的额定功率，应将滑片 P 向 （选填“A”或“B”）端移动；当小灯泡正常发光
时，电流表的示数如图乙所示，为
A，则小灯泡的额定功率为
W。
AB
甲
乙
23．小明在做“测定小灯泡电功率”的实验时，电源电压为 4.5V，小灯泡额定电压为 2.5V．
（1）按电路图连接成如图甲中的实物电路后，闭合开关，发现小灯泡不亮、电流表指针不 动、电压表指针有明显的偏转，则电路故障原因可能是_________； （2）故障排除后重新闭合开关，移动滑动变阻器滑片 P 到某一位置时，电压表的示数如图 乙，若要测量小灯泡的额定功率，应将图甲中的滑片 P 向 ____（填“A”或“B”）端移动； （3）小明移动滑片 P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图 象。根据图象信息，可计算出小灯泡的额定功率是_____。该图象不是直线，主要原因是 _____。 24．如图甲为探究电流热效应的实验装置图。
