7.3 单区域OSPF的配置实验
一、实验目的
1、掌握路由器开放最短路径优先（OSPF）路由协议的配置过程
2、验证OSPF创建动态路由的过程
3、验证OSPF聚合网络地址的过程
二、实验原理
开放式最短路径优先协议（Open Shortest Path First，OSPF）是基于开放标准
的发链路状态路由选择协议。
1、OSPF是内部网关路由协议，内部网关路由协议(IGP)：用于在单一自治系
统(Autonomous System-AS)内决策路由自制系统（AS）：执行统一路由策略的一组
网络设备的组合
2、OSPF区域为了适应大型的网络，OSPF在AS内划分多个区域；一定要划
分区域0（骨干区域），其他区域必须和区域0相连。每个OSPF路由器只维护所
在区域的完整的链路状态信息
3、链路状态路由协议。OSPF是链路状态路由协议，链路状态路由协议中的
路由器了解OSPF网络内的链路状态信息，链路状态路由协议中，直连的路由器
之间建立邻接关系，互相“交流”链路信息，来“画”出完整的网络结构。
4、Router ID 是在OSPF区域内唯一标识一台路由器的IP地址。
5、OSPF的工作过程、OSPF邻接关系、OSPF的网络接口类型、包类型等

三、实验步骤
1、启动Packet Tracer,连接设备

2、为各个路由配置IP地址和子网掩码,下面是各端口状态汇总表以及初始路由表
Router11
Router12
Router13
Router14
3、完成每一个路由器的OSPF配置，各个路由器完成OSPF配置后，开始创建动态路由项过
程，完成动态路由项创建过程
Router11

Router12
Router13

Router14
4、路由器Router11~Router14的完整路由表
Router11

Router11路由表next hop ip 没有Router14的192.1.3.6接口网址,说明选择的传
输路径是：Router11—>router12(Router13)—>Router14,而不是Router11
—>Router14，因为R11->R14不是最短路径，不被采用
Router12
Router13
Route14
5、PC0和PC1的IP地址、子网掩码和默认网关的配置：
ping

6、
进入模拟器操作模式，查看路由器之间交换的OSPF报文，目的IP组播地址是224.0.0.5

合集下载

华为配置实验报告

华为配置实验报告

一、实验目的本次实验旨在通过华为网络设备，掌握网络配置的基本技能，熟悉华为设备的配置界面和命令，并能够独立完成以下任务：1. 配置IP地址2. 宣告OSPF3. 引入默认路由4. 路由汇总5. 配置完全Stub区域6. 修改接口Cost实现合理分流，确保来回路径一致7. 修改网络类型，加快收敛8. 配置出口NAT，实现外网连通性9. 增强安全性二、实验环境1. 华为交换机：S5700-28P2. 华为路由器：AR22003. 实验软件：华为eNSP（企业网络仿真器）三、实验步骤1. 配置IP地址- 在交换机上配置VLAN，并为其分配Access接口。

- 为路由器接口配置IP地址。

2. 宣告OSPF- 在路由器上启用OSPF协议。

- 配置OSPF进程ID。

- 宣告OSPF网络。

3. 引入默认路由- 在路由器上配置默认路由，指向下一跳路由器。

4. 路由汇总- 配置路由汇总，减少路由表项。

5. 配置完全Stub区域- 在OSPF区域中配置完全Stub区域，禁止区域内的路由器学习其他区域的路由信息。

6. 修改接口Cost实现合理分流- 根据网络流量需求，修改接口Cost值，实现合理分流。

7. 修改网络类型，加快收敛- 根据网络需求，修改OSPF网络类型，加快收敛速度。

8. 配置出口NAT，实现外网连通性- 配置NAT地址转换，实现内网设备访问外网。

9. 增强安全性- 配置访问控制列表（ACL），限制对网络设备的访问。

- 配置IPsec VPN，保障数据传输安全。

四、实验结果与分析1. 成功配置了IP地址、OSPF、默认路由、路由汇总、完全Stub区域等。

2. 修改接口Cost值，实现了合理分流。

3. 修改网络类型，加快了收敛速度。

4. 配置出口NAT，实现了外网连通性。

5. 增强了网络设备的安全性。

五、实验总结通过本次实验，我们掌握了以下技能：1. 华为设备的配置界面和命令。

2. 网络配置的基本技能。

3. OSPF多区域配置的规划和实施。

OSPF单区域修改cost开销

OSPF单区域修改cost开销

ＯＳＰＦ单区域，在没有修改链路开销其路由线路是：下面的两台路由器模拟ＰＣ：４台路由器的配置模板：DR：conf tint e0/0ip add 10.0.1.1 255.255.255.252no shutint e0/1ip add 10.0.1.5 255.255.255.252no shutexitint e0/2ip add 10.0.1.9 255.255.255.252no shutint loopback 0ip add 172.16.1.100 255.255.255.255（router ID）no shutexitrouter ospf 10network 10.0.1.0 0.0.0.3 area 0network 10.0.1.4 0.0.0.3 area 0network 10.0.1.8 0.0.0.3 area 0exitexitwriteBDR：备份指定路由器conf tint e0/1ip add 10.0.1.6 255.255.255.252no shutint e0/2ip add 10.0.1.13 255.255.255.252no shutint e0/3ip add 10.0.1.17 255.255.255.252no shutexitint loopback 0ip add 172.16.1.90 255.255.255.255（router ＩＤ）no shutexitrouter ospf 10network 10.0.1.4 0.0.0.3 area 0network 10.0.1.12 0.0.0.3 area 0network 10.0.1.16 0.0.0.3 area 0exitexitwrite第三台：conf tint e0/0ip add 10.0.1.2 255.255.255.252no shutint e0/2ip add 10.0.1.18 255.255.255.252no shutint e0/1ip add 1.1.1.1 255.255.255.252no shutexitint loopback 0ip add 172.16.1.80 255.255.255.255（ｒｏｕｔｅｒＩＤ）no shutexitrouter ospf 10network 10.0.1.0 0.0.0.3 area 0network 10.0.1.16 0.0.0.3 area 0network 1.1.1.0 0.0.0.3 area 0pass e0/1（用户端口排除掉）exitexitwrite第四台路由器：conf tint e0/0ip add 10.0.1.10 255.255.255.252no shutint e0/2ip add 10.0.1.14 255.255.255.252no shutint e0/3ip add 2.2.2.2 255.255.255.252no shutexitint loopback 0ip add 172.16.1.70 255.255.255.255（router ID ）no shutexitrouter ospf 10network 10.0.1.8 0.0.0.3 area 0network 10.0.1.12 0.0.0.3 area 0network 2.2.2.2 0.0.0.3 area 0pass e0/3exitexitwrite模拟ＰＣ２：conf tno ip routingint e0/3ip add 2.2.2.1 255.255.255.252no shut模拟ＰＣ１：conf tno ip routingint e0/0ip add 1.1.1.2 255.255.255.252no shut配置好之后，ＰＣ１到PC2走如图所示路线：DR 数据链路库的情况：show ip ospf neighborShow ip ospfShow ip route修改int e0/0Ip ospf cost 1000之后走的路线是：。

第五讲 路由-OSPF协议

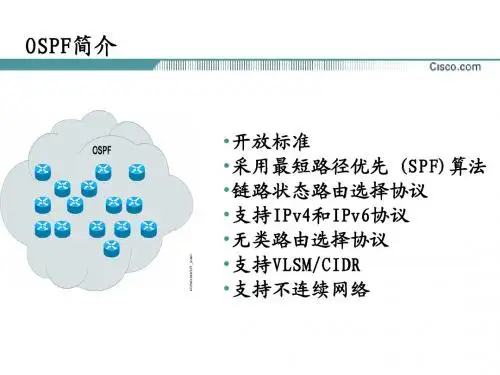

第五讲 路由-OSPF协议
