手操器相关操作步骤
1. 修改单位
（1）正确接线
（2）按开启按键开启通信器，必须按住开启按键1秒，显示画面：
MAIN MENU
DIR BRD TX PASS
ECT CAST DIR WORD

（3）按下功能键F1建立和变送器之间的通信。在显示器右上角将显
示一个符号，表示通信正在进行，数秒之后，显示新的信息。
如下图：
TX：2600T Md.2621264
TAG：JONDB25C
SELECT GREEN KEY

（4）按CONF键，显示画面：
CONFIGURATION
CHNG XMTR GEN DBASE
I/O INFO CONF MEM

（5）按F1键将显示当前的单位：
PRESSURE
UNITS:Kpa
NEXT LAST CHNG
OPTN OPTN

（6） 按F3键显示画面：
PRESSURE
UNITS: 【Kpa 】
NEXT LAST ENTR
OPTN OPTN

（7） 按F1键可针对变送器的类型，顺序选择通信器可提供的所有

单位。在完成正确选择后，按下F4键将新的单位发送到变送
器。数秒之后，显示前一个屏幕，并采用所选的新的单位。
2.修改量程以及零点迁移
（1）正确接线
（2）按开启按键开启通信器，必须按住开启按键1秒，显示画面：
MAIN MENU
DIR BRD TX PASS
ECT CAST DIR WORD

（3）按下功能键F1建立和变送器之间的通信。在显示器右上角将显
示一个符号，表示通信正在进行，数秒之后，显示新的信息。如下图：
TX：2600T Md.2621264
TAG：JONDB25C
SELECT GREEN KEY
（4）按CONF键，显示画面：
CONFIGURATION
CHNG XMTR GEN DBASE
I/O INFO CONF MEM

（5）按F1键将显示当前的单位：
PRESSURE
UNITS:Kpa
NEXT LAST CHNG
OPTN OPTN

（6）按F1键将显示：
L.TAG:JONDB25CF101
NEXT LAST CHNG
OPTN OPTN

（7）再按F1键，显示量程：
LRV:0.000
URV:5.000
NEXT LAST CHNG
OPTN OPTN

（8）按F3按键显示画面如下，使用数字小键盘制定所需新数值的数

位，光标自动向右移动。如出现错误，可使用CLR按键清除整个数值，
重新输入。
LRV:【0.000】
URV: 5.000
＜- - - - ＞ CLR ENTR

（9）如无需更改，或输入新的数值，按下F4按键（ENTR），显示内
容变为：
LRV:1.000
URV:【5.000】
NEXT LAST CHNG
OPTN OPTN

（10）按照相同方式继续操作，更改URV并使用F4按键确认更改。

更改后显示修改后量程：
LRV:1.000
URV:6.000
NEXT LAST CHNG
OPTN OPTN

（11）如果在量程选项操作过程中超过LRV或URV（量程上下限）或

量程极限值，则不会修改，并显示下列警告信息，按任意键可继续修
改
WARNING-loop may be
Returned to auto
PRO
CEED

（12）零点迁移与修改量程操作步骤一致，但之前必须计算出迁移数

值。
3.加压校验
（1）正确接线
（2）变送器精度要求：允许误差为±16×0.75=0.12mA
（3）
记录压力变送器的编号，根据变送器的量程确定5个或5
个以上的检定点
（4）按开启按键开启通信器，必须按住开启按键1秒，显示画面：
MAIN MENU
DIR BRD TX PASS
ECT CAST DIR WORD

（5）按下功能键F1建立和变送器之间的通信。在显示器右上角将显
示一个符号，表示通信正在进行，数秒之后，显示新的信息。如下图：
TX：2600T Md.2621264
TAG：JONDB25C
SELECT GREEN KEY

（6）对于600T、600TEN以及Deltapi K压力变送器,按绿色按键PV
（过程数值）监控过程数值以及变送器的电流输出。过程数值可使用
用户配置的工程单位显示，输出电流以毫安为单位。画面显示如下:
PV：0.0000
OUTPUT：3.998mA
STAT SNSR FREE
PRES TEMP UAR

（7）当变送器上未施加压力时，手操器的读数应为4mA。如非

4mA，则按住零点螺丝至少2秒钟，此后读数应移动至4mA。
当变送器上施加量程上限值时，手操器的读数应为20mA，如
非20mA，则按住零点螺丝至少2秒钟，此后读数应移动至
20mA。
当施加中间点压力值时，读数应在误差允许范围内。
（8） 逐次加压至各检定点，并记录各检定点对应的输出电流
（9） 逐次降压至各检定点，并记录各检定点对应的输出电流
（10） 计算压力变送器的示值误差是否在允许误差范围
（11） 如超出允许误差，则重复7、8、9步骤，进行零位、
量程调整
（12）填写记录报告。
4.设置阻尼时间
（1）正确接线
（2）按开启按键开启通信器，必须按住开启按键1秒，显示画面：
MAIN MENU
DIR BRD TX PASS
ECT CAST DIR WORD

（3）按下功能键F1建立和变送器之间的通信。在显示器右上角将显
示一个符号，表示通信正在进行，数秒之后，显示新的信息。如下图：
TX：2600T Md.2621264
TAG：JONDB25C
SELECT GREEN KEY

（4）按CONF键，显示画面：
CONFIGURATION
CHNG XMTR GEN DBASE
I/O INFO CONF MEM

（5）按F1键将显示当前的单位：
PRESSURE
UNITS:Kpa
NEXT LAST CHNG
OPTN OPTN

（6）按F1键将显示：
L.TAG:JONDB25CF101
NEXT LAST CHNG
OPTN OPTN

（7）再按F1键，显示量程：
LRV:0.000
URV:5.000
NEXT LAST CHNG
OPTN OPTN

（8）按F1键显示阻尼时间画面：
DAMPING:0.00 SECS
NEXT LAST CHNG
OPTN OPTN

（9）按F3键进行修改时间参数：
DAMPING:【0.00 】 SECS

＜- - - - ＞ CLR ENTR
（10）使用数字小键盘制定所需新数值的数位，光标自动向右移动。
如出现错误，可使用CLR按键清除整个数值，重新输入。
（11）修改完后按F4键进行确认。阻尼时间的设定在0—32 S内。
DAMPING:2.00 SECS
NEXT LAST CHNG
OPTN OPTN

合集下载

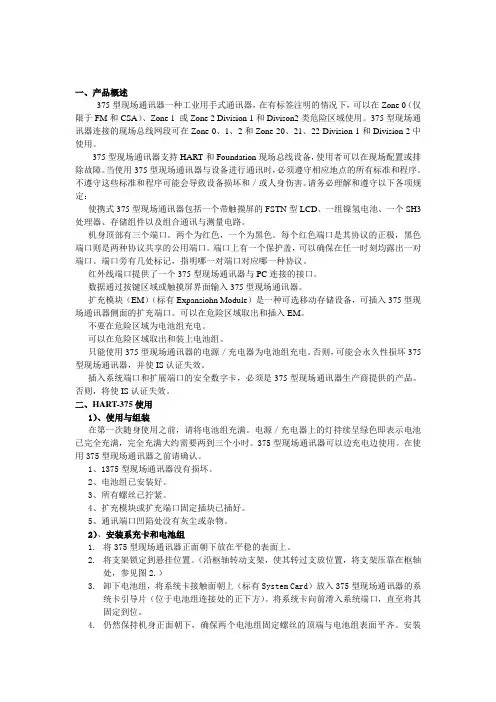

375HART手操器使用

375HART手操器使用

一、产品概述375型现场通讯器一种工业用手式通讯器，在有标签注明的情况下，可以在Zone 0（仅限于FM和CSA）、Zone 1 或Zone 2 Division 1和Divison2类危险区域使用。

375型现场通讯器连接的现场总线网段可在Zone 0、1、2和Zone 20、21、22 Division 1和Division 2中使用。

375型现场通讯器支持HART和Foundation现场总线设备，使用者可以在现场配置或排除故障。

当使用375型现场通讯器与设备进行通讯时，必须遵守相应地点的所有标准和程序。

不遵守这些标准和程序可能会导致设备损坏和／或人身伤害。

请务必理解和遵守以下各项规定：使携式375型现场通讯器包括一个带触摸屏的FSTN型LCD、一组镍氢电池、一个SH3处理器、存储组件以及组合通讯与测量电路。

机身顶部有三个端口。

两个为红色，一个为黑色。

每个红色端口是其协议的正极，黑色端口则是两种协议共享的公用端口。

端口上有一个保护盖，可以确保在任一时刻均露出一对端口。

端口旁有几处标记，指明哪一对端口对应哪一种协议。

红外线端口提供了一个375型现场通讯器与PC连接的接口。

数据通过按键区域或触摸屏界面输入375型现场通讯器。

扩充模块（EM）（标有Expansiohn Module）是一种可选移动存储设备，可插入375型现场通讯器侧面的扩充端口。

可以在危险区域取出和插入EM。

不要在危险区域为电池组充电。

可以在危险区域取出和装上电池组。

只能使用375型现场通讯器的电源／充电器为电池组充电。

否则，可能会永久性损坏375型现场通讯器，并使IS认证失效。

插入系统端口和扩展端口的安全数字卡，必须是375型现场通讯器生产商提供的产品。

否则，将使IS认证失效。

二、HART-375使用1）、使用与组装在第一次随身使用之前，请将电池组充满。

电源／充电器上的灯持续呈绿色即表示电池已完全充满，完全充满大约需要两到三个小时。

475手操器中文版说明书

475手操器中文版说明书


Min Span
4.5
Min Span
0.00000
Min Span
0.0
Mode
Off
Model
3051S Diag
Model Number I
1
Model Number II
2
Model Number III
3
Module Config
Std coplanar (C)
Module Range
3
No Label Available
Alarm Direction
Hi
Analog Output
3,999 mA
Baseline Mean Value... 0.000000 inH20
Baseline Standard D... 0.000000 inH20
Burst Mode
Off
Burst Option
Unknown Enumerato...
产品描述
475 现场通讯器的设计理念, 就是 要简化你在现场的工作。用户在操 作HART和Ff现场总线设备时, 都可 体验到直观的彩色图形界面。它的 触摸屏幕比 PDA 或掌上电脑还大, 支持 HART 协议版本 5, 6 和 7 (包 括 WirelessHART™) 的设备, 并能通 过互联网进行升级。
Distributor
Rosemount
Drain Vent Matl
316 SST
Electronics HW Rev 1
Electronics S/N
407
Electronics SW Rev 5
Fact trm recal loc
Sensor trim
Field Device Rev
(完整版)HART-375手操器说明书

(完整版)HART-375手操器说明书

SIC-H375 HART®协议手持通信器用户手册重庆川仪总厂有限公司SIC-H375 HART®协议手持通信器注意事项！注意 1：在使用本设备之前请阅读本手册。

为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。

注意2：在阳光下爆晒本设备，会缩短液晶显示器的寿命。

注意3：在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备（使用高能碱性电池时除外）。

本手册缩略语HART®协议手持通信器：手操器符合HART®协议的压力/差压变送器：变送器注：HART®为HART基金会（HCF）注册商标。

必须遵守所有产品名称的注册商标所有权。

请遵守著作权法各项条款，未经本公司的书面许可，不得以商业目的将本说明书的任何部分以任何形式或手段进行复制和传播。

目录一概述 (5)1.1 简介 (5)1.2 手操器连接 (5)1.3 打开手操器 (5)1.4 常用功能介绍 (6)1.4.1 监视变量（读取检测值）……………………………………………………………………… ..61.4.2 设定主变量单位............................................................................................. (6)1.4.3 设定量程上限 (6)1.4.4 设定量程下限 (6)1.4.5 设定阻尼 (6)1.4.6 输出电流校准 (6)1.4.7 主变量调零 (6)二技术指标 (7)2.1外形尺寸 (7)2.2 HART接口部分 (7)2.3 PC接口部分 (7)2.4功耗指标 (7)2.5电池的使用 (7)2.6环境温度要求 (7)2.7液晶显示屏 (7)三按键说明 (8)3.1开/关键 (8)3.2向上箭头键 (8)3.3向下箭头键 (8)3.4向左箭头键和返回上一级菜单键 (8)3.5向右箭头键和选择键 (8)3.6确认键 (8)3.7文字数字和转换键 (8)3.8使用转换键来输入数据 (8)四通用操作 (9)4.1上电查询变送器 (9)4.2主菜单 (9)4.3在线菜单 (9)4.4显示电池电量 (9)4.5轮询 (9)4.6 F4按键 (10)4.7 过程变量 (10)4.8诊断/服务 (10)4.9基本设置 (10)4.10详细设置 (11)五针对PDS变送器的操作 (12)5.1 过程变量 (12)5.2 诊断和服务 (12)5.2.1变送器测试 (12)5.2.2 回路测试（恒流测试） (13)5.2.3 校准 (14)5.2.4 写保护 (17)5.3 基本设置 (18)5.3.1 工位号 (18)5.3.2 零点调整 (18)5.3.3 单位 (19)5.3.4 高端值（量程） (19)5.3.5 低端值（零点） (19)5.3.6 阻尼值 (19)5.3.7 输出函数 (19)5.4 详细设置 (20)5.4.1 传感器 (20)5.4.2 信号调节 (20)5.4.3 HART输出 (21)5.5.4 设备信息 (22)5.5.5 版本 (23)六常见故障排除 (24)6.1手操器不能找到变送器 (24)6.2按手操器电源开关无显示 (24)6.3不支持设备的特殊功能 (24)6.4 HART通信信息 (24)附录1 通用菜单树 (25)附录2 PDS/SITRANS P DSⅢ智能变送器菜单树 (26)附录3 YOKOGAWA EJA智能变送器菜单树………………………………………………………………….错误!未定义书签。

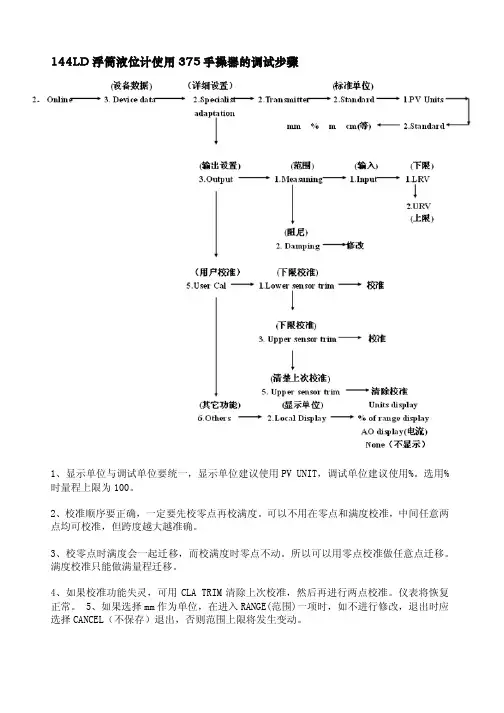

浮筒液位计使用375手操器的调试步骤
