1、 说出直流电机电刷和换向器的作用。
换向器：发电机：整流作用(把电枢绕组里的交流电流整流为直流电)
电动机：逆变作用(把电刷外电路直流电经过换向器逆变为交流电输入到电 枢原件中)
电刷：发电机：引出方向相同但大小变化的脉动电势 电动机：引出电流。

2、 直流电机的主磁通与漏磁通的区别。
主磁通是通过气隙与主极和电枢绕组交链的磁通而漏磁通只与激磁绕组交 链而与不
通过气隙与电枢绕组交链的磁通。而在大小上漏磁通在数量上是主 磁通的四分之
一，路径是由主磁通从 N级出来，经过气隙进入电枢齿部，在
经过电枢铁心的磁钥到另一部分的电枢齿部，乂经过气隙进入 S级，在经过
定子磁钥回到N级。漏磁通直接经过相邻的刺激或者定子磁钥形成闭合回路。

3、 用基本关系式说明他励直流电动机怎样把电功率转换成机械功率。
P2=UI=U(Ia+If)=UIf+(IaRa+2 △ Uc+Ea)Ia=PCuf+PCua+Pc+Pe Pe=TeQ =(T2+T0)
Q =P2+P0=P2+Pfe+Pmech
P1=P2+(Pfe+Pmech)+Pcuf+Pcua+Pc=P2+P0+Pcuf+Pcua+Pc 电磁功率=输出功率+
空载损耗+励磁损耗+点数损耗+附加损耗

4、 简述变压器的分接开关的功能、原理及注意事项。
功能：电压输出输出的大小。原理：改变高压绕组的匝数。注意事项：只能 在空载下
调压。

5、 说明变压器由空载到负载磁势如何变化的。
空载时，二次侧开路，磁势有一次侧的电流产生，负载后，住此时基本保持 不变，一
次绕组的电流增量 △ I1所产生的磁动势与二次侧绕组电流 I2所产
生的磁动势相抵消。 △ I1N1+I2N2=0

6、 说说变压器短路电压的意义。
阻抗电压小，二次绕组端电压受载变化而波动的影响小；阻抗电压大，书变 压器短路
能力增强，短路时的过电流小一些。短路电压是为了这算变压器的 相关参数。

7、 说明影响变压器输出电压大小的因素与关系。
负载系数 6 =I2/I2N
变压器 的参数 Pk Xk
负载性质即功率因数 △ u%=(-U2+U2n)/U2n

8、变压器并联运行的条件及作用。
压器并联运行的条件有三个，变比相等。链接组别相同， Zk
一样大，其中连接组别必须相同，要求绝对严格，不得有任何差错，组要应
用丁发电厂和变电所中。
9、 解释三相异步电动机“异步”的含义，转差率的计算。
异步电动机的转子速率 N总是略小丁旋转磁场的同步转速 Ns,
即与旋转磁场异步的转动。转差率 S=(Ns-N)/N*100%
NS同步转速 N转子转速

10、 试说明三相异步电动机绕组稀疏的物理意义， 采用短距分布绕组的优点。
Kq1=q个分布线圈各线圈几波磁动势欠量的几何和 q个分布线圈各线圈基波
磁动势的欠量代数和
Kv1=各整距线圈线圈组基波磁动势欠量的几何和各整距线圈线圈组基波磁

动势欠量的代数和
物理意义：采用分布短距后形成的基波磁动势比集中整距时应大打折扣
优点：削弱许多高次谐波，使基波更能代表正弦波。较大程度削弱电动势的
谐波分量，改善几波电动势波形

11、 试说明三线异步电动机和交流伺服电动机产生的旋转磁场的不同特点。
三相：产生了一种极性和大小不变且以一定旋转速度旋转的圆形旋转磁场，
且方向由超前相转向滞后相
伺服：当控制绕组磁动势的幅值与励磁绕组方式磁动势幅值相等且相位相差
90°时，产生圆形旋转磁场，一般情况下，当两者磁动势不相等或者相位差

不为900是，产生椭圆形磁场。

12、 说说异步机频率转算的物理意义
保持整个电磁系统的电磁性能不变，用等效静止转子代替原来转动的转子。

13、 异步电动机电磁转矩的定性表达式。
Tem=Pmec/V2转子本身产生的机械功率
Tem=Pem/Vic旋转磁场对转子做功产生

14、 简述三相异步电动机的功率因数特性。
空载时，而定电流I基本为励磁电流，主要为务工励磁电流，故功率应届很
低。带额定负载运行后，功率因数达最大。当负载超过额定股灾是，功率因
数变小。

15、 正常运行的直流电动机突然转轴卡死分析其结果。
N=0 Ea=CW N Ea=0 U=Ea+IaRa I=U/Ra
电动机由丁电枢电流过大而烧毁
16、 用图说明他励直流电动机时间常数的意义。
由原点出发的抛物线，斜率逐渐趋丁平缓 横轴为时间 纵轴为转速
意义：电动机在t=0时后加速启动直到完成启动所需的时间
17、 分析三相异步电动机拖动额定负载运行时，如果电源电压下降过多，结
果如何？
根据电磁转矩公式，U下降过多时，电磁转矩会有更大的下降，在负载转矩
不变时，电动的的转速会降低从而是转差率 S上升，并引起定子的电流上升，
当超过额定电流时，将损毁电动机绕组。

18、 用图说明三相绕线异步电机电动机转子申电阻时，启动转矩会增加吗？
不增加，开始增加，当 Tmax在增加R启动转矩减小

19、 说明频敏变阻器的启动原理。
频敏变阻器内部由丁 jwl和Rst并联，当频率较高时，电路等效为 Rst,频率
变阻器与二次频率涡耗较大，则得到限制启动电流和较多启动转矩。当频率
减小时，涡耗减小，故乂可平■滑的进入稳定状态。

20、 说明三相异步电动机回馈制动时能量传递关系
S<0 Pm=3(I2)'12 ((1-S)/S)R2'<0
Pm=3I2'12 (R2'/S)<0 Pm<0
机械功传递给电机，减去转子同损耗变为带你次功率 Pm.Pm<0
电机发出功率检出钉子损耗，回馈电网

21、 画图说明电压斜坡型软启动器的原理以及应用。
横轴时间纵轴电压
Uo定Uo使此时电机产生的转矩大丁负载转矩，在设定电
压上升的斜率或启动时间，电压烟邪僻上升完成启动，实现限制转矩电流的
目的。

22、 画图说明液体变阻器启动的原理和过程。
横走时间纵轴电流梯形形状
启动电流小，转矩大，功率因数大。

24、 直流伺服电动机与普通他励直流电动机的不同点 ^
直流伺服电动机电枢回路加压转动，不加电压立刻停止，空很小，转动惯
量小。

25、 解释三项反应式步进电动机六拍运行的含义，并说明转速，转向，步距
角取决丁什么量。
六拍指的是自循环为六拍，每循环仍旧旋转为一个齿矩。转速和脉冲频率成
正比。转向与各相绕组的通电方向有关。

26、 三相异步电动机拖动额定负载运行时，突然一相断开，分析其结果。
满载一相断开成两相绕组，相差 120° 椭圆形磁场，只有相差
90°时才能形成圆形磁场，转子电流增加，无法形成旋转磁场，额定电压加
3 人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。在生活磨难面前，精
神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
到两外两相上，磁势电压全部加在定子绕组上，定子电流长时间过大，会烧 毁电机

27、 三相异步电动机等效电路的富家电阻与变压器所带负载有何区别
纯阻性负载变化与转差率 S有关，模拟转轴上的输出功率。

28、 如何将三项绕线异步电动机的定子绕组短接，转子街上器额定电压的三
项对称电流，分析器结果。
气隙产生旋转磁场，定子短接，转子反转。

29、 直流电动机电子转矩下降分析器转速如何变化。
转矩T减小，Ia减小，额定电压 Un不变，Ea=U-Ia*Ra=Ce①N

30、 说明直流电机，交流伺服电机，三相异步电机产生磁场的区别。
直流：大小不变，位置固定的磁场
交流：由丁控制电压的变化，产生磁势幅值不尽相同， 而且位置上不总是 90
所以为椭圆形旋转磁场。
三相：极性大小不变，以一定速度旋转的磁场，由电流超前相至滞后相

合集下载

学生：电机拖动复习题

学生：电机拖动复习题

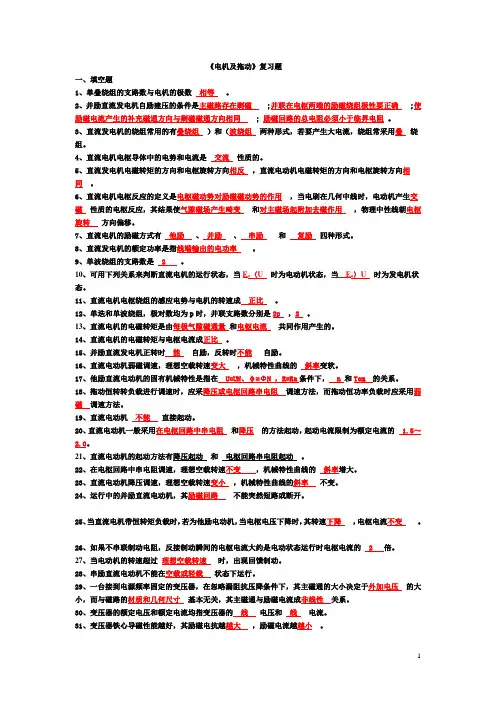

《电机及拖动》复习题1、单叠绕组的支路数与电机的极数相等2、并励直流发电机自励建压的条件是主磁路存在剩磁 ;并联在电枢两端的励磁绕组极性要正确 ;使励磁电流产生的补充磁通方向与剩磁磁通方向相同 ; 励磁回路的总电阻必须小于临界电阻。

3、直流发电机的绕组常用的有叠绕组）和（波绕组两种形式，若要产生大电流，绕组常采用叠绕组。

4、直流电机电枢导体中的电势和电流是交流5、直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向相同。

6、直流电机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中线时，电动机产生交磁性质的电枢反应，其结果使气隙磁场产生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转方向偏移。

7、直流电机的励磁方式有他励、并励、串励和复励四种形式。

8、直流发电机的额定功率是指线端输出的电功率9、单波绕组的支路数是 210E a〈U 时为电动机状态，当E a〉U 时为发电机状态。

11、直流电机电枢绕组的感应电势与电机的转速成12、单迭和单波绕组，极对数均为p时，并联支路数分别是2p ，2 。

13、直流电机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。

14、直流电机的电磁转矩与电枢电流成正比15、并励直流发电机正转时能自励，反转时不能自励。

16、直流电动机弱磁调速，理想空载转速变大，机械特性曲线的斜率变软。

17、他励直流电动机的固有机械特性是指在 U=UN、φ=ΦN ，R=Ra条件下， n 和Tem 的关系。

18、拖动恒转转负载进行调速时，应采降压或电枢回路串电阻调速方法，而拖动恒功率负载时应采用弱磁调速方法。

19、直流电动机不能20、直流电动机一般采用在电枢回路中串电阻和降压的方法起动，起动电流限制为额定电流的 1.5～2.0。

21、直流电动机的起动方法有降压起动和电枢回路串电阻起动。

22、在电枢回路中串电阻调速，理想空载转速不变，机械特性曲线的斜率增大。

电机与拖动复习题

电机与拖动复习题

电机与拖动复习题电机与拖动复习题电机是现代社会不可或缺的重要设备，广泛应用于各个行业和领域。

它们以其高效、可靠的特性，为我们的生活和工作带来了巨大的便利。

然而，对于电机的原理和拖动技术，我们是否真正了解呢？下面，让我们通过一些复习题来回顾一下吧。

1. 电机是一种将电能转化为机械能的装置。

它的工作原理是什么？答：电机的工作原理基于电磁感应和洛伦兹力。

当电流通过电机的线圈时，会产生磁场。

而当线圈中的磁场与外部磁场相互作用时，就会产生力矩，使电机转动。

2. 电机的分类有哪些？答：电机可以按照不同的标准进行分类。

按照能源类型，电机可以分为直流电机和交流电机；按照结构形式，电机可以分为直线电机和旋转电机；按照工作原理，电机可以分为感应电机、同步电机和步进电机等。

3. 什么是电机的效率？如何计算电机的效率？答：电机的效率是指电机将输入的电能转化为输出的机械能的比例。

电机的效率可以通过以下公式计算：效率 = 输出功率 / 输入功率× 100%。

其中，输出功率是指电机输出的机械功率，输入功率是指电机输入的电功率。

4. 什么是拖动技术？电机在拖动技术中的应用有哪些？答：拖动技术是指利用电机的转动力矩来带动机械设备或系统运动的技术。

电机在拖动技术中的应用非常广泛，例如：电梯、风扇、汽车、机床等都需要电机来提供动力。

5. 电机的控制方式有哪些？请简要介绍一种常见的电机控制方式。

答：电机的控制方式主要包括直接启动控制、星三角启动控制、变频调速控制等。

其中，变频调速控制是一种常见的电机控制方式。

它通过改变电机输入的电压和频率，来实现对电机转速的调节。

6. 什么是电机的保护装置？为什么电机需要进行保护？答：电机的保护装置是为了保护电机免受过载、短路、过热等故障的损害而设计的装置。

电机需要进行保护是因为长时间的过载或故障可能会导致电机损坏，甚至引发火灾等危险。

通过以上的复习题，我们对电机的原理和拖动技术有了更深入的了解。

电机与拖动复习答案(胡幸鸣)

电机与拖动复习答案(胡幸鸣)

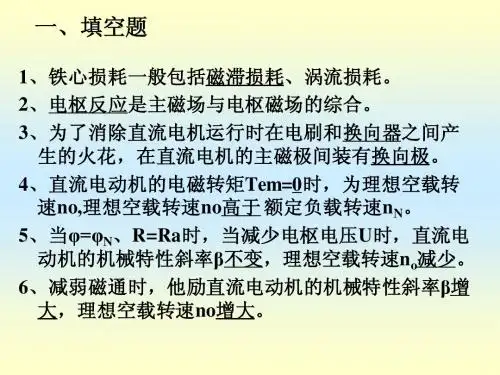

定直流电动机的电磁转矩?在电动、发电、制动三种运 行状态下电磁转矩与转速的关系怎样? T C I 电磁转矩的公式：，决定直流电动机的电磁转矩的因素 是负载转矩；电动运行状态下电磁转矩与转速的方向 相同，拖动电枢旋转，电能变机械能；发电运行状态 下电磁转矩与转速的方向相反，原动机拖动电枢旋转 克服电磁转矩，机械能变电能；制动运行状态下电磁 转矩与转速的方向相反，电磁转矩制动电枢旋转，把 能量消耗在转子内的电阻上。
