电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

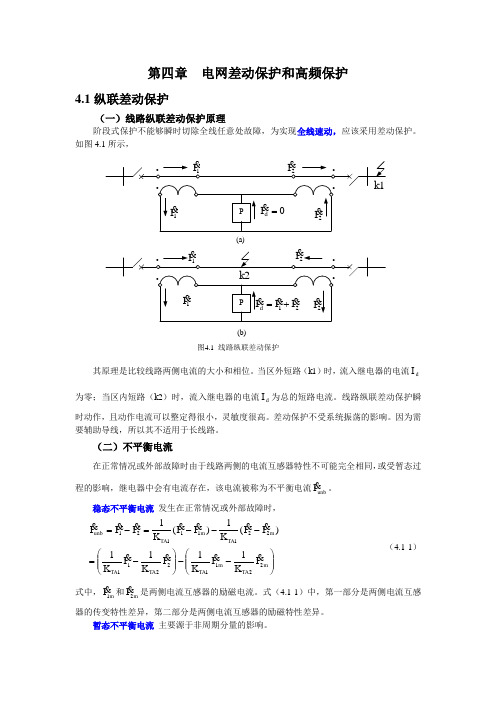

第四章 电网差动保护和高频保护4.1纵联差动保护（一）线路纵联差动保护原理阶段式保护不能够瞬时切除全线任意处故障，为实现全线速动，应该采用差动保护。
如图4.1所示，图4.1 线路纵联差动保护(a)(b)其原理是比较线路两侧电流的大小和相位。
当区外短路（k 1）时，流入继电器的电流d I 为零；当区内短路（k 2）时，流入继电器的电流d I 为总的短路电流。
线路纵联差动保护瞬时动作，且动作电流可以整定得很小，灵敏度很高。
差动保护不受系统振荡的影响。
因为需要辅助导线，所以其不适用于长线路。
（二）不平衡电流在正常情况或外部故障时由于线路两侧的电流互感器特性不可能完全相同，或受暂态过程的影响，继电器中会有电流存在，该电流被称为不平衡电流unbI 。
稳态不平衡电流 发生在正常情况或外部故障时，⎪⎪⎭⎫⎝⎛--⎪⎪⎭⎫ ⎝⎛-=---='-'=m TA m TA TA TA mTA m TA unb I K I K I K I K I I K I I K I I I 22112211221111211111)(1)(1 （4.1-1）式中，m I 1 和mI 2 是两侧电流互感器的励磁电流。
式（4.1-1）中，第一部分是两侧电流互感器的传变特性差异，第二部分是两侧电流互感器的励磁特性差异。
暂态不平衡电流 主要源于非周期分量的影响。
综合考虑上述情况，一般在外部三相短路的情况下计算最大不平衡电流 ，TAk np er st unb K I K K K I )3(max.max .=（4.1-2）式中，st K 是同型系数，两侧电流互感器型号相同时取0.5，否则取1；er K 是电流互感器最大误差，取0.1； np K 是非周期分量影响系数，取1~1.5。
（三）整定原则和灵敏度校验①按躲过保护区外故障时的最大不平衡电流整定max .unb rel op I K I = （4.1-3）式中，可靠系数取1.2~1.3。
