继电保护复习题（附参考答案）第一章绪论1. 问：什么是继电保护？答：继电保护是电力系统自动化的重要组成部分，它通过检测电力系统中的电气量（如电流、电压、频率等），在发生故障时迅速切除故障元件，保护电力系统的安全稳定运行。
2. 问：继电保护的主要作用是什么？答：继电保护的主要作用包括：- 及时切除故障元件，防止故障扩大；- 减少故障对电力系统稳定性的影响；- 提高电力系统的供电可靠性；- 便于电力系统运行维护。
3. 问：继电保护的基本原理是什么？答：继电保护的基本原理是：当电力系统发生故障时，电气量（如电流、电压、频率等）会发生变化，继电保护装置通过检测这些变化，判断是否发生故障，并发出切除故障元件的指令。
第二章电流保护4. 问：什么是电流保护？答：电流保护是继电保护中最为常见的一种保护，它根据电流的大小来判断是否发生故障。
5. 问：电流保护的类型有哪些？答：电流保护的类型包括：- 零序电流保护；- 正序电流保护；- 负序电流保护；- 差动电流保护；- 电流速断保护；- 过电流保护；- 零序过电流保护。
6. 问：电流保护的整定原则是什么？答：电流保护的整定原则包括：- 根据被保护元件的额定电流和短路电流进行整定；- 确保在故障发生时，保护装置能够可靠动作；- 避免误动作。
7. 问：什么是电流互感器？答：电流互感器是一种将高电流变换为低电流的装置，它用于电流保护的电流检测。
第三章电压保护8. 问：什么是电压保护？答：电压保护是继电保护中的一种，它根据电压的大小来判断是否发生故障。
9. 问：电压保护的类型有哪些？答：电压保护的类型包括：- 低电压保护；- 高电压保护；- 零序电压保护；- 正序电压保护；- 负序电压保护。
10. 问：电压保护的整定原则是什么？答：电压保护的整定原则包括：- 根据被保护元件的额定电压和短路电压进行整定；- 确保在故障发生时，保护装置能够可靠动作；- 避免误动作。
第四章阻抗保护11. 问：什么是阻抗保护？答：阻抗保护是继电保护中的一种，它根据阻抗的大小来判断是否发生故障。
1继电保护装置一般由、、三部分组成。
2继电保护的可靠性包括和，是对继电保护性能的最根本要求。
3低电压继电器的启动电压返回电压，返回系数 1。
4在中性点非直接接地电网中，发生单相接地短路时，处零序电压最高；处零序电压为0；零序电流的分布主要取决于。
5自耦变压器高、中压两侧的零序电流保护应分别接于上。
7单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗，保护范围。
8检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示，可以进行重合闸。
9变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中动作于信号，动作于跳开变压器各电源侧的断路器。
10低电压起动过电流保护和复合电压起动过电流保护中，引入低电压起动和复合电压起动元件是为了提高过电流保护的，此时过电流保护的定值不需要考虑。
11电流比相式母线保护的基本原理是根据母线在内部故障和外部故障时各连接元件实现的。
12断路器失灵保护属于后备保护。
13微机保护的硬件一般包括、、三部分。
14微机保护中半周积分算法的依据是。
15微机保护装置的功能特性主要是由决定的。
二、简答题1继电保护的基本任务是什么?2当纵联差动保护应用于线路、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？3什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？ 4什么是重合闸后加速保护？主要适用于什么场合？5变压器纵差动保护中消除励磁涌流影响的措施有哪些？它们分别利用了励磁涌流的那些特点？6发电机从失磁开始到进入稳态异步运行，一般可分为那三个阶段？各个阶段都有那些特征？7微机保护中启动元件的作用有哪些？一、填空题1测量比较元件、逻辑判断元件、执行输出元件。
2安全性，信赖性（或动作安全性，动作可信赖性）。
3小于；大于。
4故障点；接地中性点；变压器中性点是否接地。
5本侧三相电流互感器的零序电流滤过器。
6－120°，60°。
继电保护课后习题答案第一章：在图1-1中，各断路器处均装有继电保护装置P1～P7。
试回答下列问题：（1）当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果6QF因失灵而拒动，保护又将如何动作?（2）当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF拒跳，但保护P1动作并跳开1QF，问此种动作是否有选择性？如果拒动的断路器为2QF，对保护P1的动作又应该如何评价？图1-1网络图答：（1）当k1点短路时，根据选择性要求保护P6动作应跳开6QF，如果6QF拒动，由近后备保护P3、P5动作跳开3QF、5QF，或由远后备保护P2、P4的动作跳开2QF、4QF。
（2）当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF、3QF，如3QF拒动，保护1动作并跳开1QF，则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF或4QF。
如果是2QF拒动，则保护P1动作跳开1QF具有选择性。

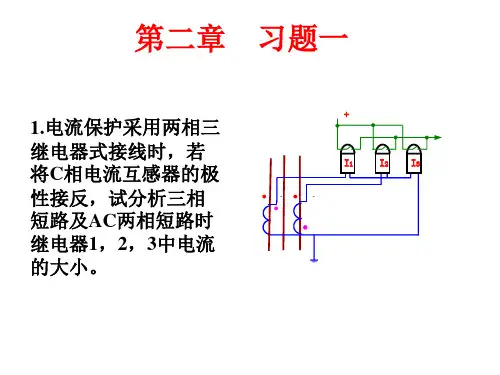

第二章:1. 1.电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：（1）电流互感器TA采用减极性标示方法，其一次绕组L1－L2和二次绕组K1－K2引出端子极性标注如图2-1（a）所示，其中L1和K1，L2和K2分别为同极性端。
如果TA的端子标志不清楚，可用图2-1（b）所示接线测定判定出同极性端，如果用图2-1（b）中实线接法U =－，则电压表U所接测定判断出同极性端，如虚线接法，则U =+，电压表U所接两个端子为异极性端。
（2）电流互感器TA常用的接线方式有完全星形接线、不完全星形（两相V形）接线、两相电流差接线和一相式接线。
2.电流互感器的10%误差曲线有何用途？怎样进行10%误差校验？答：电流互感器额定变比为常数，其一次电流与二次电流，在铁芯不饱和时有=的线性关系，如图2-2（a）中直线1所示。
但当铁芯饱和时，与不再保持线性关系，如图2-2（a）中曲线2表示。
电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如I J=I B-I A时，U J=( ② )。
①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
电力系统继电保护2中国大学mooc课后章节答案期末考试题库2023年1.系统发生故障时继电保护装置的任务是( )答案:切除故障元件2.保护安装处到保护范围末端的线路阻抗称为阻抗继电器的( )答案:整定阻抗3.在计算距离Ⅱ段保护定值时，分支系数Kb应取( )答案:最小值4.电流速断保护不能保护本线路全长，而且保护范围( )答案:在最小运行方式下，两相短路时最小5.在保护区内发生故障时，在任意的系统运行条件下，无论故障位置、故障类型、故障点是否有过渡电阻均能可靠动作，是继电保护的( )的体现。
答案:灵敏性6.在距离保护的I、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的( )答案:选择性7.采用负序电流保护作为发电机的后备保护，是为了提高保护的( )答案:灵敏性8.反应接地短路的阻抗继电器，引入零序电流补偿的目的是( )答案:正确测量故障点到保护安装处的距离9.发电机纵差动保护的作用是( )答案:切除定子绕组相间短路故障10.在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是( )答案:有2/3机会只切除一条线路11.正方向出口相间短路，存在动作“死区”的阻抗继电器是( )答案:方向阻抗继电器12.由于过渡电阻的存在，一般情况下使阻抗继电器的( )答案:测量阻抗增大，保护范围减小13.对于大型发电机，反应转子表层过热的主保护是( )答案:负序电流保护14.继电器按其结构形式分类，目前主要有( )答案:电磁型、感应型、整流型和静态型15.在相间电流保护的整定计算公式中考虑继电器返回系数的保护是( )答案:定时限过电流保护16.电流保护采用不完全星形接线方式，当遇有Y，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( )答案:灵敏性17.一般( )保护是依靠动作值来保证选择性答案:瞬时电流速断18.过电流保护的三相三继电器的完全星形连接方式，能反应( )答案:各种相间和单相接地短路19.在电网中装设带有方向元件的过流保护是为了保证动作的( )答案:选择性20.为了能够正确测量故障点到保护安装处的距离，反应相间短路的阻抗继电器采用( )接线。
电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
征，在短路故障的流动方向正是保护应该动作的方向，并且流动幅值大于整定幅值时，保护动作跳闸。
适用于多断电源网络。
优点：多数情况下保证了保护动作的选择性、灵敏性和速动性要求。
缺点：应用方向元件是接线复杂、投资增加，同时保护安装地点附近正方向发生是你想短路时，由于母线电压降低至零，方向元件失去判断的依据，保护装置据动，出现电压死区。
（3）零序电流保护：正常运行的三相对称，没有零序电流，在中性点直接接地电网中，发生接地故障时，会有很大的零序电流。
故障特征明显，利用这一特征可以构成零序电流保护。
适用网络与110KV及以上电压等级的网络。
优点：保护简单，经济，可靠；整定值一般较低，灵敏度较高；受系统运行方式变化的影响较小；系统发生震荡、短时过负荷是不受影响；没有电压死区。
缺点：对于短路线路或运行方式变化较大的情况，保护往往不能满足系统运行方式变化的要求。
随着相重合闸的广泛应用，在单项跳开期间系统中可能有较大的零序电流，保护会受较大影响。
自耦变压器的使用使保护整定配合复杂化。
（4）方向性零序电流保护：在双侧或单侧的电源的网络中，电源处变压器的中性点一般至少有一台要接地，由于零序电流的实际流向是由故障点流向各个中性点接地的变压器，因此在变压器接地数目比较多的复杂网络中，就需要考虑零序电流保护动作的方向性问题。
利用正方向和反方向故障时，零序功率的差别，使用功率方向元件闭锁可能误动作的保护，从而形成方向性零序保护。
优点：避免了不加方向元件，保护可能的误动作。
其余的优点同零序电流保护。
缺点：同零序电流保护，接线较复杂。
（5）中性点非直接接地系统中的电流电压保护：在中性点非直接接地系统中，保护相间短路的电流、电压保护与中性点直接接地系统是完全相同的。
仅有单相接地时二者有差别，中性点直接接地系统中单相接地形成了短路，有短路电流流过，保护应快速跳闸，除反应相电流幅值的电流保护外，还可以采用专门的零序保护。
而在中性点非直接接地系统中单相接地时，没有形成短路，无大的短路电流流过，属于不正常运行，可以发出信号并指出接地所在的线路，以便尽快修复。
2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。
当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。
无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。
为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。
126534op I kI reI 1E 0E2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。
继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。
当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。
所以返回值一定小于动作值，继电器有一个小于1 的返回系数。
这样就获得了“继电特性”。
2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。
当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。
无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。
为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。
126534op I kI reI 1E 0E 2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩和摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。
继电器的返回过程和之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩和摩擦力矩之和。
当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。
所以返回值一定小于动作值，继电器有一个小于1 的返回系数。
这样就获得了“继电特性”。
在集成电路型继电器中，“继电特性”的获得是靠施密特触发器实现的，施密特触发器的特性，就是继电特性。
在数字型继电器中，“继电特性”的获得是靠分别设定动作值和返回值两个不同的整定值而实现的。
2.3 解释“动作电流”和“返回系数”，过电流继电器的返回系数过低或高各有何缺点？ 答：在过电流继电器中，为使继电器启动并闭合其触点，就必须增大通过继电器线圈的电流k I ，以增大电磁转矩，能使继电器动作的最小电流称之为动作电流op I 。
在继电器动作之后，为使它重新返回原位，就必须减小电流以减小电磁力矩，能使继电器返回原位的最大电流称之为继电器的返回电流re I 。
过电流继电器返回系数过小时，在相同的动作电流下起返回值较小。
一旦动作以后要使继电器返回，过电流继电器的电流就必须小于返回电流，真阳在外故障切除后负荷电流的作用下继电器可能不会返回，最终导致误动跳闸；而返回系数过高时，动作电流恶和返回电流很接近，不能保证可靠动作，输入电流正好在动作值附近时，可能回出现“抖动”现象，使后续电路无法正常工作。
继电器的动作电流、返回电流和返回系数都可能根据要求进行设定。
2.4 在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？ 答：引入可靠系数的原因是必须考虑实际存在的各种误差的影响，例如： （1）实际的短路电流可能大于计算值；（2）对瞬时动作的保护还应考虑短路电流中非周期分量使总电流增大的影响； （3）电流互感器存在误差；（4）保护装置中的短路继电器的实际启动电流可能小于整定值。
考虑必要的裕度，从最不利的情况出发，即使同时存在着以上几个因素的影响，也能保证在预定的保护范围以外故障时，保护装置不误动作，因而必须乘以大于1的可靠系数。
2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏度性和速动性？答：电流速断保护的动作电流必须按照躲开本线路末端的最大短路电流来整定，即考电流整定值保证选择性。
这样，它将不能保护线路全长，而只能保护线路全长的一部分，灵敏度不够。
限时电流速断的整定值低于电流速断保护的动作短路，按躲开下级线路电流速断保护的最大动作范围来整定，提高了保护动作的灵敏性，但是为了保证下级线路短路时不误动，增加一个时限阶段的延时，在下级线路故障时由下级的电流速断保护切除故障，保证它的选择性。
电流速断和限时电流速断相配合保护线路全长，速断范围内的故障由速断保护快速切除，速断范围外的故障则必须由限时电流速断保护切除。
速断保护的速动性好，但动作值高、灵敏性差；限时电流速断保护的动作值低、灵敏度高但需要0.3~0.6s 的延时才能动作。
速断和限时速断保护的配合，既保证了动作的灵敏性，也能够满足速动性的要求。
2.6为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。
当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
否则，就有可能出现越级跳闸、非选择性动作现象的发生。
由于电流速断只保护本线路的一部分，下一级线路故障时它根本不会动作，因而灵敏度不需要逐级配合。
2.7 如图2-2所示网络，在位置1、2和3处装有电流保护，系统参数为：115/E ϕ=，115G X =Ω 、210G X =Ω，310G X =Ω，1260L L km ==，340L km =，50B C L km -=，30C D L km -=，20D E L m -=，线路阻抗0.4/km Ω，rel K Ⅰ=1.2 、rel K Ⅱ=rel K Ⅲ=1.15 ，.max 300B C I A -=，.max 200C D I A -=， .m a x150D E I A -=，ss K =1.5、re K =0.85。
试求：（1）发电机元件最多三台运行，最少一台运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。
（2）整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。
（3）整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求（sen K ≥1.2） （4）整定保护1、2、3的过电流定值，假定流过母线E 的过电流保护动作时限为0.5s ，校验保护1作后备用，保护2和3作远备用的灵敏度。
图2-2 简单电网示意图解：由已知可得1L X =2L X =0.4×60=24Ω，3L X =0.4×40=16Ω，BC X =0.4×50=20Ω，CD X =0.4×30Ω， DE X =0.4×20=8Ω（1）经分析可知，最大运行方式及阻抗最小时，则有三台发电机运行，线路L1~L3全部运行，由题意G1，G2连接在同一母线上，则.min s X =（1G X ||2G X +1L X ||2L X ）||(3G X +3L X )=(6+12)||(10+16)=10.6同理，最小运行方式下即阻抗最大，分析可知只有在G1和L1运行，相应地有.max s X =1G X +1L X =39BCDE图2-3 等值电路（2）对于保护1，其等值电路图如图2-3所示，母线E 最大运行方式下发生三相短路流过保护1的最大短路电流为..max .min 115/ 1.31210.620128k E s BC CD DEEI kA X X X X ===+++++相应的速断定值为.1set I Ⅰ=rel K Ⅰ×..max k E I =1.2×1.312=1.57kA最小保护范围计算公式为set I Ⅰ.max 1mins EZ Z L + min L=.max 120.4s set Z I ⎛⎫⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅰ=-85.9km 即1处的电流速断保护在最小运行方式下没有保护区。
对于保护2等值电路如图2-3所示，母线D 在最大运行方式下发生三相短路流过保护2 的最大电流 ..max k D I =.min s BC CDEX X X ++=1.558kA相应的速断定值为 .2set I Ⅰ=rel K Ⅰ×..max k D I =1.2×1.558=1.87kA最小保护范围为 min L=.max .2120.4s set Z I ⎛⎫ ⎪ ⎪-⨯ ⎪⎪⎝⎭Ⅱ=-70.6km即2处的电流速断保护在最小运行方式下也没有保护区。
对于保护3等值电路如图2-3所示，母线C 在最大运行方式下发生三相短路流过保护3 的最大电流 ..max k C I =.min s BCEX X +=2.17kA相应的速断定值为 .3set I Ⅰ=rel K Ⅰ×..max k C I =1.2×2.17=2.603kA最小保护范围为 min L=.max .3120.4s set E Z I ⎛⎫⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅱ=-42.3km 即3处的电流速断保护在最小运行方式下也没有保护区。
上述计算表明，在运行方式变化很大的情况下，电流速断保护在较小运行发生下可能没有保护区。
（3）整定保护2的限时电流速断定值为 s e t I Ⅱ=set K Ⅱ.1set I Ⅰ=1.15×1.57=1.806kA线路末段（即D 处）最小运行发生下发生两相短路时的电流为..max k D I.max s BC CD=0.8098kA所以保护2处的灵敏系数 set K Ⅱ=..mink D setI I Ⅱ=0.4484 即不满足sen K ≥1.2的要求。
同理，保护3的限时电流速断定值为 .3set I Ⅱ=rel K Ⅱ.2set I Ⅰ=1.15×1.87=2.151kA线路末段（即C 处）最小运行发生下发生两相短路时的电流为..max k C I=.max 2s BCEX X +=0.9764kA所以保护3处的灵敏系数 .3set K Ⅱ=..min.3k C set I I Ⅱ=0.4531 即不满足sen K ≥1.2的要求。
可见，由于运行方式变化太大，2、3处的限时电流速断保护的灵敏度都远不能满足要求。
（4）过电流整定值计算公式为 setI Ⅲ='re re I K =.maxrel ss L reK K I K Ⅲ所以有 .1set IⅢ=.max rel ss D E reK K I K -Ⅲ=304.5A同理得 .2set I Ⅲ=406A .3set I Ⅲ=609A在最小运行方式下流过保护元件的最小短路电流的计算公式为 .min k I.max s L所以有 .min E I =727.8A .min D I =809.8A .min C I =974.51A 所以由灵敏度公式 sen K =.mink setI I Ⅲ可知，保护1作为近后备的灵敏度为 .1set K Ⅲ=.min.1E set I I Ⅲ=2.39≥1.5 满足近后备保护灵敏度的要求； 保护2作为远后备的灵敏度为 .2set K Ⅲ=.min .2E set I I Ⅲ=1.79≥1.2满足最为远后备保护灵敏度的要求； 保护3作为远后备的灵敏度为 .3set K Ⅲ=.min .3E set I I Ⅲ=1.33≥1.2满足最为远后备保护灵敏度的要求。
