油井井筒结蜡特性及清防蜡措施分析油井工程，作为一项复杂性高、系统性强的工程。
油井井筒结蜡的问题又间接增加了油井开发的难度。
且油井井筒结蜡问题，在油井开发中又普遍存在，不容忽略。
这一问题，对于油田原油产量会有严重的影响。
基于此，本文针对油井井筒结蜡的特性进行了分析与探讨，并提出了合理的清防蜡措施，以期与同行进行业务探讨，解决油井结蜡问题。
标签：油井井筒结蜡;结蜡特性;清防蜡引言：油井结蜡问题，在油井中一直普遍存在。
油井一旦出现结蜡，会阻塞井口，使得油井的产量显著减低，甚至造成油田的停产。
油井的井筒结蜡问题，与油田企业利益直接相关。
因此，在新形势下，油田开采企业必须要充分重视油田开采工作中出现的油田结蜡问题，并且积极有效的采取清防蜡措施，以保证油田油井的高效生产。
一、油井井筒结蜡现状油田开采中，据统计结蜡油井占据总油井数量的三分之二以上，油井井壁的结蜡厚度严重情况下，甚至高达10mm。
油井结蜡不仅仅在油井井内壁上会有体现，油井的有关、抽油泵等也会出现结蜡问题，尤以油井井筒为主[1]。
油井井筒结蜡，会造成油井负荷增加，使得油井的维护作业频率显著增加。
这对于油井开发企业经济效益最大化有十分不利的影响，给油田企业发展带来了严重阻碍。
二、油井井筒结蜡特性（一）结蜡机理分析油井在开采中，随着井筒内部温度、压力以及气体的变化，使得在一定条件下，原油中所含有的蜡会不断的结晶、逸出，这些逸出的结晶体附着于油井的井筒之上，甚至附着于抽油杆、抽油泵等位置，这一现象称之为结蜡。
（二）结蜡后果分析油井井筒结蜡后，会导致井筒内径缩小，进而造成原油流动过程中的阻力增大，使得油井产量不能达到预期水平。
井筒内部的结蜡越严重，井筒内径缩小程度越严重中，则油井产量偏离预期的程度越大。
在结蜡严重到一定程度，甚至会造成油井管井的停产。
与之相应的，结蜡还会影响到整个油井开发过程的产油效率，使得采油时间增加。
（三）结蜡规律分析油井结蜡在实际油田开采中，存在一定的规律性，具体表现为，其一，油井中的原油含蜡量越高，结蜡问题越严重。

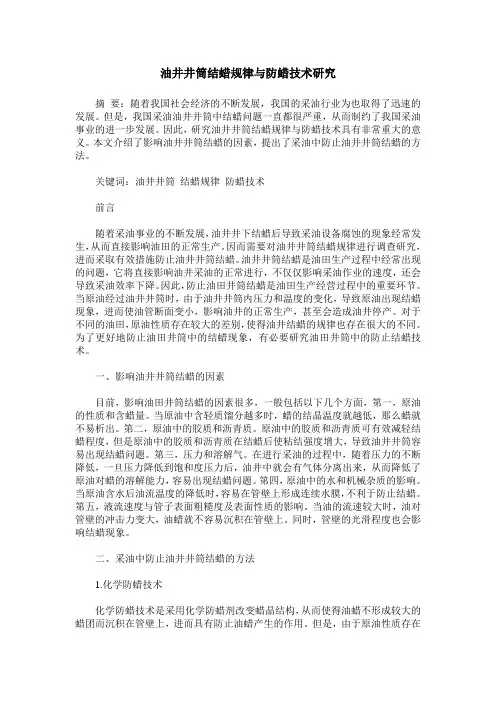

油井井筒结蜡规律与防蜡技术研究摘要：随着我国社会经济的不断发展，我国的采油行业为也取得了迅速的发展。
但是，我国采油油井井筒中结蜡问题一直都很严重，从而制约了我国采油事业的进一步发展。
因此，研究油井井筒结蜡规律与防蜡技术具有非常重大的意义。
本文介绍了影响油井井筒结蜡的因素，提出了采油中防止油井井筒结蜡的方法。
关键词：油井井筒结蜡规律防蜡技术前言随着采油事业的不断发展，油井井下结蜡后导致采油设备腐蚀的现象经常发生，从而直接影响油田的正常生产。
因而需要对油井井筒结蜡规律进行调查研究，进而采取有效措施防止油井井筒结蜡。
油井井筒结蜡是油田生产过程中经常出现的问题，它将直接影响油井采油的正常进行，不仅仅影响采油作业的速度，还会导致采油效率下降。
因此，防止油田井筒结蜡是油田生产经营过程中的重要环节。
当原油经过油井井筒时，由于油井井筒内压力和温度的变化，导致原油出现结蜡现象，进而使油管断面变小，影响油井的正常生产，甚至会造成油井停产。
对于不同的油田，原油性质存在较大的差别，使得油井结蜡的规律也存在很大的不同。
为了更好地防止油田井筒中的结蜡现象，有必要研究油田井筒中的防止结蜡技术。
一、影响油井井筒结蜡的因素目前，影响油田井筒结蜡的因素很多，一般包括以下几个方面，第一，原油的性质和含蜡量。
当原油中含轻质馏分越多时，蜡的结晶温度就越低，那么蜡就不易析出。
第二，原油中的胶质和沥青质。
原油中的胶质和沥青质可有效减轻结蜡程度，但是原油中的胶质和沥青质在结蜡后使粘结强度增大，导致油井井筒容易出现结蜡问题。
第三，压力和溶解气。
在进行采油的过程中，随着压力的不断降低，一旦压力降低到饱和度压力后，油井中就会有气体分离出来，从而降低了原油对蜡的溶解能力，容易出现结蜡问题。
第四，原油中的水和机械杂质的影响。
当原油含水后油流温度的降低时，容易在管壁上形成连续水膜，不利于防止结蜡。
第五，液流速度与管子表面粗糙度及表面性质的影响。
当油的流速较大时，油对管壁的冲击力变大，油蜡就不容易沉积在管壁上。
第一节概述石油主要是由各种组份的碳氢化合物组成的混合物溶液，各种组份的碳氢化合物的相态随开采条件（压力和温度）的变化而变化，可以是单相液态，气、液两相或气、液、固三相共存，其中的固态物质主要是含碳原子数为16至64的烷烃（即C16H34～C64H13），这种物质叫石蜡。
纯石蜡为白色，略带透明的结晶体，密度为0.88t／m3～0.905t／m3，熔点在49℃～60℃之间。
石油结蜡不是白色晶体而是黑色的固体和半固体状态的石蜡、沥青、胶质、泥沙等杂质的混合物。
我国原油富含蜡，据统计，含蜡量超过10％的原油几乎占整个产出原油的90％，而且大部分开采原油蜡含量均在20％以上，有的甚至高达40％～50％。
我国西部原油像吐哈、塔西南、火焰山的原油中，介于C36～C70间的石蜡几乎占整个蜡含量的50％。
从表中可见，我国大多数原油含蜡量都比较高。
第二节油井结蜡原因及危害1．油井结蜡的原因油井结蜡有两个过程，先是蜡从油中析出，然后聚集、粘附在油管壁上。
原来溶解在石油中的蜡，在开采过程中凝析出来是由于石油对蜡的溶解能力下降所致。
一定量的石油，当其组成成分、温度、压力不变时，其溶解力也一定，能够溶解一定量的石蜡。
当石油组份、温度、压力发生变化，使其溶解力下降时，将有一部分蜡从油中析出。
下面讨论影响油井结蜡的因素。
1）石油的组份在同一温度条件下，轻质油对蜡的溶解力大于重质油的溶解力，原油中所含轻质馏分愈多，蜡的结晶温度愈低，即蜡不析出，保持溶解状态的蜡量就愈多。
任何一种石油对蜡的溶解量随着温度的下降而减少。
因此，在高温时，溶解的蜡量，在温度下降时有一部分要凝析出来。
在同一含蜡量下，重油的蜡结晶温度高于轻质油的蜡结晶温度，可见轻质组份少的石油，蜡容易凝析出来。
2）压力和溶解气在压力高于饱和压力的条件下，压力降低时原油不会脱气，蜡的初始结晶温度随压力的降低而降低。
在压力低于饱和压力的条件下，由于压力降低时油中的气体不断分离出来，降低了对蜡的溶解能力，因而使初始结晶温度升高，压力愈低，分离的气体愈多，结晶温度增加得愈高，这是由于初期分出的是轻组份气体甲烷、乙烷等，后期分出的是丁烷等重组份气体，后者对蜡的溶解力的影响较大，因而使结晶温度明显增高。
