MOKVELD轴流式控制阀的特点及常见问题处理

1 川气东送站场压力控制系统简介

川气东送站场压力控制系统是由安全切断阀（SSV）、监控调压阀（PCV）、工作调压阀（PV）按照从上游至下游的顺序，串联在一起的安全、监控式调压系统（调压橇）。安全切断阀OSE、监控调压阀FL、工作调压阀MOKVELD为相互独立的设备。正常情况下，安全切断阀和监控调压阀处于全开位置，由工作调压阀对下游压力进行控制。当工作调压阀出现故障，无法控制下游压力时，监控调压阀开始工作，以维持下游压力的安全范围。若监控调压阀也出现故障，不能控制下游压力，安全切断阀则自动切断气源，同时控制机柜开启备用回路，以保证下游管道和设备的安全。当需要进行流量控制时，控制机柜接到SCADA系统的信号，供气流量超过设定值时，控制机柜和工作调压阀则切换到流量控制状态，此时控制机柜输出控制信号，限制分输流量，见图1。

图1 川气东送站场压力控制系统

2 MOKVELD控制阀

2.1 MOKVELD控制阀的结构

MOKVELD控制阀是一种轴流式调节阀，由阀外体、阀内体、阀杆、活塞杆、活塞和笼筒组成，见图2。

阀体包括阀外体和阀内体，是一完整的铸造体，阀的内外体之间有一轴向对称流道，见图2箭头处。 笼筒是减压阀的关键部件，壁面上有许多孔洞，MOKVELD控制阀选用三层笼筒，即笼筒壁面分三层，每层按一定规律分布有许多孔洞，三层壁面按一定的要求组合为一体。

活塞杆与阀杆构成一个90°的角式传动机构（见图2），活塞借助此传动机构在导轨内沿阀门的中心线运动，活塞杆与阀杆上45°的齿条相互啮合，阀杆上下传动，带动活塞杆及活塞在全行程上左右运动。活塞的端面上均匀分布有孔洞，以使活塞内外压力平衡，左右运动时不受轴向压力的影响。

1）阀外体；2）阀内体；3）活塞杆；4）阀杆；5）活塞；6）笼筒

图2 MOKVELD控制阀结构示意图

2.2 MOKVELD控制阀的特点

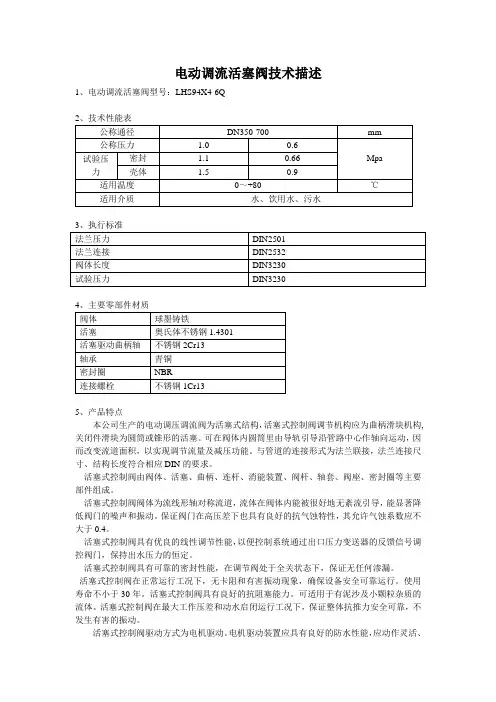

电动调流活塞阀技术描述

1、电动调流活塞阀型号：LHS94X4-6Q

2、技术性能表

公称通径 DN350-700 mm

公称压力 1.0 0.6

Mpa 试验压力 密封 1.1

0.66

壳体 1.5 0.9

适用温度 0～+80 ℃

适用介质 水、饮用水、污水

3、执行标准

法兰压力 DIN2501

法兰连接 DIN2532

阀体长度 DIN3230

试验压力 DIN3230

4、主要零部件材质

阀体 球墨铸铁

活塞 奥氏体不锈钢1.4301

活塞驱动曲柄轴 不锈钢2Cr13

轴承 青铜

密封圈 NBR

连接螺栓 不锈钢1Cr13

5、产品特点

本公司生产的电动调压调流阀为活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应DIN的要求。

活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。

活塞式控制阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。

活塞式控制阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。

活塞式控制阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。

活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。

活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、安全可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计，

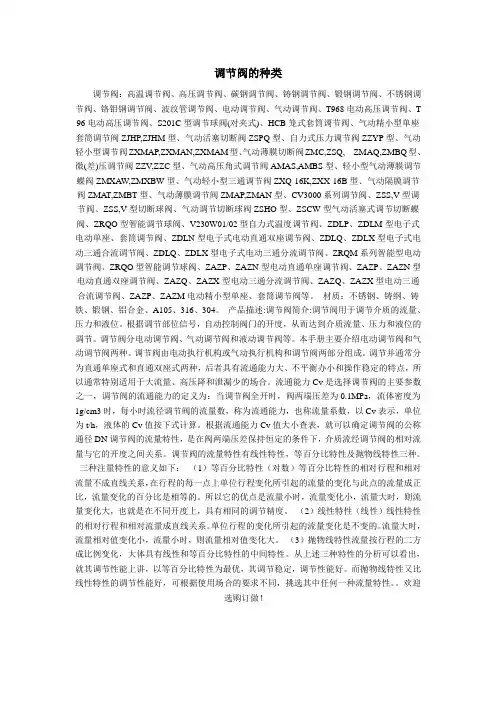

调节阀的种类

调节阀：高温调节阀、高压调节阀、碳钢调节阀、铸钢调节阀、锻钢调节阀、不锈钢调节阀、铬钼钢调节阀、波纹管调节阀、电动调节阀、气动调节阀、T968电动高压调节阀、T96电动高压调节阀、S201C型调节球阀(对夹式)、HCB笼式套筒调节阀、气动精小型单座套筒调节阀ZJHP,ZJHM型、气动活塞切断阀ZSPQ型、自力式压力调节阀ZZYP型、气动轻小型调节阀ZXMAP,ZXMAN,ZXMAM型、气动薄膜切断阀ZMC,ZSQ,---ZMAQ,ZMBQ型、微(差)压调节阀ZZV,ZZC型、气动高压角式调节阀AMAS,AMBS型、轻小型气动薄膜调节蝶阀ZMXAW,ZMXBW型、气动轻小型三通调节阀ZXQ-16K,ZXX-16B型、气动隔膜调节阀ZMAT,ZMBT型、气动薄膜调节阀ZMAP,ZMAN型、CV3000系列调节阀、ZSS,V型调节阀、ZSS,V型切断球阀、气动调节切断球阀ZSHO型、ZSCW型气动活塞式调节切断蝶阀、ZRQO型智能调节球阀、V230W01/02型自力式温度调节阀、ZDLP、ZDLM型电子式电动单座、套筒调节阀、ZDLN型电子式电动直通双座调节阀、ZDLQ、ZDLX型电子式电动三通合流调节阀、ZDLQ、ZDLX型电子式电动三通分流调节阀、ZRQM系列智能型电动调节阀、ZRQO型智能调节球阀、ZAZP、ZAZN型电动直通单座调节阀、ZAZP、ZAZN型电动直通双座调节阀、ZAZQ、ZAZX型电动三通分流调节阀、ZAZQ、ZAZX型电动三通合流调节阀、ZAZP、ZAZM电动精小型单座、套筒调节阀等。 材质：不锈钢、铸纲、铸铁、锻钢、铝合金、A105、316、304。 产品描述:调节阀简介:调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。本手册主要介绍电动调节阀和气动调节阀两种。调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。 三种注量特性的意义如下： （1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。 （2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。 （3）抛物线特性流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。。欢迎选购订做！
