ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。
该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。
压力设定期在一定范围内随意可调。
ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP(单座自力式压力调节阀)；ZZYM(套筒自力式压力调节阀)；ZZYN(双座自力式压力调节阀)。
用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。
ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。
ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。
ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高(误差≤10％)；该阀占据空间小(相对于重锤式减压阀)，调节简易，因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。
或泄压、稳压(用于阀前调节)。
□结构与原理ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。
其结构见图一图一a、用于控制阀后压力的调压阀，阀作用方式为压闭型。
其作用原理如下：介质由箭头方向流入阀体，经阀座、阀芯节流后输出。
另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压的目的。
如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度减少，直至阀后压力下降至设定值为止。
同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加大，直至阀后压力上升至设定值为止。
□主要零件材料：图一b、用于控制阀前压力的调压阀，阀作用方式为压开型。
其作用原理如下：介质由箭头方向流入阀体，经阀座、阀芯节流后输出。
自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置，其工作原理简单、可靠，并且在工业生产中具有广泛的应用。
二、工作原理1. 动作原理在自力式压力调节阀中，主要的工作原理是通过介质压力的变化来调节阀门的开度，以达到控制介质流量和压力的目的。
2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。
其中，主阀门和控制阀门的开度受到介质压力的影响，并通过调节弹簧和调节器来实现对阀门开度的控制。
3. 工作过程当介质的压力发生变化时，这种变化会通过控制阀门作用在主阀门上，引起主阀门开度的变化，从而达到调节介质流量和压力的目的。
三、应用领域1. 工业生产在工业生产中，自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域，可以用于控制介质的流量和压力，保证生产过程的稳定性和安全性。
2. 水处理在城市供水、污水处理等领域，自力式压力调节阀也有着重要作用，可以用于控制水的流量和压力，保证给水系统的正常运行。
3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域，用于控制制冷剂或空气流量和压力，保证设备的正常运行。
四、结语自力式压力调节阀作为一种重要的控制装置，在工业生产和生活中都发挥着重要的作用，其简单可靠的工作原理使其成为一种广泛应用的调节装置。
希望通过本文的介绍，读者对自力式压力调节阀的工作原理有了更深入的了解，为相关领域的工作者提供一些参考和帮助。
自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计，不依赖外部能源，仅凭介质本身的压力变化就能够实现对阀门开度的自动调节，因此具有较高的可靠性。
2. 节能环保由于自力式压力调节阀不需外部能源驱动，因此可以在一定程度上节约能源消耗，降低对环境的影响，符合节能环保的要求。
3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化，并及时调节阀门开度，从而能够有效控制介质流量和压力，保证生产过程的稳定性和安全性。

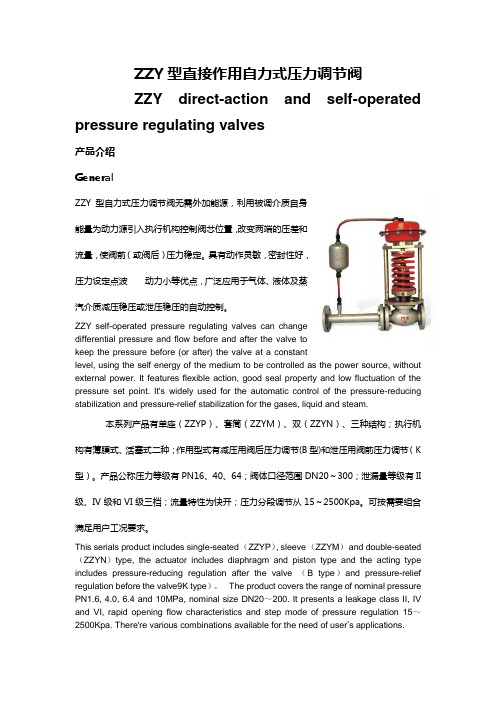

ZZY型直接作用自力式压力调节阀ZZY direct-action and self-operatedpressure regulating valves产品介绍GeneralZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
ZZY self-operated pressure regulating valves can changedifferential pressure and flow before and after the valve tokeep the pressure before (or after) the valve at a constantlevel, using the self energy of the medium to be controlled as the power source, without external power. It features flexible action, good seal property and low fluctuation of the pressure set point. It's widely used for the automatic control of the pressure-reducing stabilization and pressure-relief stabilization for the gases, liquid and steam.本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K 型）。
第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。
2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。
介质由阀前流入阀体，经阀芯、阀座节流后输出。
另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。
达到减压、稳压之目的。
如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。
同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。
介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。
如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。
同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。
（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。
第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。
2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。
介质由阀前流入阀体，经阀芯、阀座节流后输出。
另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。
达到减压、稳压之目的。
如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。
同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。
（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。
介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。
如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。
同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。
（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。
自力式调压阀简介一、概述我装置加热炉长明灯压力调节阀为“ZZYP（单座）-16B型直接作用自力式压力调节阀”，为膜片式阀后压力调节。
自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。
它集检查、控制、执行诸多功能于控制阀，自成一个独立的仪表控制系统。
该阀由低流阻单座（套筒）阀体，波纹管（套筒）平衡件及执行结构组成。
是符号国际标准的新一代阀门产品，其特点有。
1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境。
2、结构简单，维护工作量小。
3、设定点可调且范围宽，便于用户在设定范围内连续调整。
4、膜片式执行机构较气缸式机构检测精度高动作灵敏。
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
二、阀后控制原理自力式阀后压力控制（P），其初始阀芯的位置在开启状态。
当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P2经过管线输入上膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度，从而控制阀后压力。
当阀后压力P2增加时，P2作用在膜片上的作用力也随之增加。
此时，膜片上的作用力大于设定弹簧的反作用力，使阀芯关向阀座的位置，导致阀的开度减小，流阻变大，P2降低，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。
同理，当阀后压力P2降低时，动作方向与上述相反，这就是阀后压力调节的工作原理。
三、调节方法膜片部分固定部分弹簧部分手动旋塞阀体部分阀后压力(P)控制主要通过手动旋塞来调节，顺时针调节旋塞，弹簧压紧，阀门开启，P增加；逆时针调节旋塞，弹簧松弛，阀门关闭，P减小。
自力式调节阀是一种无需外来能源，依靠被测介质自身压力或温度或流量变化，按预先设定值，进行自动调节的控制装置，是一种节能型仪表。
它集控制、执行诸多功能于一身，自成１个独立的仪表控制系统。
集变送器、控制器及执行机构的功能于一体。
ZZYP型阀后控制减压阀调压方法总结
ZZYP型自力式减压阀，其结构如下图所示，本图与现场实际只是安装方向区别。
此类型为阀后控制自力式减压阀。
主要调节方式有两个方面：
1、微调，调节7（压力调节盘），调节盘远离管道方向调节，出
口压力变大，反之则变小。
2、粗调，调节11（弹簧座）与15（托板）之间的螺栓，螺栓
延阀杆远离管道，出口压力变大，反之则变小。
调节方法，
1、微调，
厂家建议在无压状态调节，无压状态阀杆弹簧吃力较小。
使用专用压力调节盘调节杆，转动压力调节盘。
（我方已熟悉）
2、粗调
建议无压力状态，当压力升至一定程度无法变化时使用。
无压状
态，调节11（弹簧座）与15（托板）之间的螺栓，螺栓延阀杆远离管道，使得出口压力变大。
然后再进行微调。
