浅谈电梯选型应注意的问题

  • 格式：pdf
  • 大小：121.41 KB
  • 文档页数：2

浅谈电梯选型应注意的问题　

周珊珊郑希源　（济南市锅炉压力容器检验研究所，济南２５０００２）　

摘　要：电梯选型配置问题是个十分有实际意义的话题。本文结合作者多年来检测检验电梯的经验，　浅谈几点选型配置应注意的问题。　关键词：电梯的选型输送能力安全可靠性先进性舒适性　

Ｓｈａｌｌｏｗｌｙ　Ｄｉｓｃｕｓｓｅｄ　ｔｈｅ　Ｅｌｅｖａｔｏｒ　Ｓｈａｐｉｎｇ　Ｓｈｏｕｌｄ　Ｐａｙ　Ａｔｔｅｎｔｉｏｎ　Ｑｕｅｓｔｉｏｎｓ　ＺＨＯＵ　Ｓｈａｎｓｈａｎ　ＺＨＥＮＧ　Ｘｉｙｕａｎ　（Ｊｉｎａｎ　Ｂｏｉｌｅ　Ａｎｄ　Ｐｒｅｓｓｖｒｅ　Ｖｅｓｓｅｌ　Ｉｎｓｐｅｃｔｉｏｎ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｓｕｔｅ，Ｊｉｎａｎ　２５０００２）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｅｌｅｖａｔｏｒ　ｓｈａｐｉｎｇ　ｄｉｓｐｏｓｉｔｉｏｎ　ｑｕｅｓｔｉｏｎ　ｉｓ　ｔｅｎ　ｐｏｉｎｔｓ　ｈａｓ　ｔｈｅ　ｐｒａｃｔｉｃａｌ　ｓｉｇｎｉｆｉｃａｎｃｅ　ｔｈｅ　ｔｏｐｉｃ，Ｔｈｉｓ　ａｒｔｉｃｌｅ　ｈａｓ　ｕｎｉｆｉｅｄ　ｔｈｅ　ａｕｔｈｏｒ　ｆｏｒ　ｍａｎｙ　ｙｅａｒｓ　ｔｏ　ｅｘａｍｉｎｅ　ｅｘａｍｉｎｅｓ　ｔｈｅ　ｅｌｅｖａｔｏｒ　ｔｈｅ　ｅｘｐｅｒｉｅｎｃｅ，ｓｈａＨｏｗｌｙ　ｄｉｓｃｕｓｓｅｄ　ｓｅｖｅｒａｌ　ｓｈａｐｉｎｇ　ｄｉｓｐｏｓｉｔｉｏｎｓ　ｓｈｏｕｌｄ　ｐａｙ　ａｔｔｅｎｔｉｏｎ　ｑｕｅｓｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：Ｅｌｅｖａｔｏｒ　ｓｈａｐｉｎｇ，Ｄｅｌｉｖｅｒｙ　ｃａｐｇｃｉｔｙ，Ｓｅｃｕｒｉｔｙ　ｒｅｌｉａｂｉｌｉｔｙ，Ａｄｖａｎｃｅｄ，Ｃｏｍｆｏｒｔａｂｌｅｎｅｓｓ　

随着我国经济的发展，高楼大厦不断增加，人们　对电梯的选型越来越重视，近年来房地产高层住宅　的大量涌现作为上下运输的交通工具，电梯越来越　引起社会的关注，因此电梯选型配置问题是个十分　有实际意义的话题。本文结合作者多年来检测检验　电梯的经验，浅谈几点选型配置应注意的问题。　１电梯应具有一定的输送能力　电梯在每天运行过程中，会出现几次乘梯高峰，　输送能力能满足５ｍｉｎ高峰期的乘梯要求，就可以认　为电梯的选用是合理的，设电梯５ｍｉｎ内的输送能力　为Ｑ，其额定乘客人数为Ｍ，并估计平均每次实际乘　梯人数为０．８Ｍ，电梯往返一次需要的运行时间为ｔ　（包括运行时间和在各楼层的停靠时问），共有ｎ台　电梯，显然有Ｑ＝２４０　Ｍｎ／ｔ。　对于高层办公楼和住宅楼，可以按建筑面积为　大小初定电梯台数。电梯的额定载重量一般为　１０００ｋｇ即１３人，额定载客人数太小就要增加电梯或　提高电梯速度。太大则停层概率高且平常运行时浪　费很大。台数和载客人数决定后就可以按５ｍｉｎ的输　送能力要求标出电梯应具有的运行速度，如果不理　想可以回头调整电梯数量或乘载能力。　习惯上把运行速度小于ｌｍ／ｓ的电梯叫低速，　１～２ｍ／ｓ之间为中速，２ｍ／ｓ以上为高速。那么是不是在　电梯数量及载重量确定的情况下速度越高越好呢，　其实不然，确定电梯运行速度还要考虑楼层高度，停　层站数及调度技术等方面的内容，所以建设单位一　定要克服片面认为高速电梯一定会缩短乘梯时间，　提高输送效率的思想。　表１中列出了各种速度电梯的起动加速与停靠　减速所需的时间与高度，表２是这些运行一定高度　所需要的时问，这个时间是电梯直达时间　表１各种速度电梯的启动加速与停靠减速时间与速度　

额定速度　１．０　１．６　２．５　３．０　３．５　４．０　ｍ・ｓ一　￣Ｊｆｌ（减）速　度ｍ・ｓ　０．５～１．５　０．５～１．５　０．７～１．５　０．７～１．５　０．７～１．５　０．７～１．５　

加（减）速　时间ｔ／ｓ　４．０～１．４　６．４～２．２　７．２－３．４　８．６～４．０　１０．０～４．６　１　１．４￣５．４　

加（减）速　距离ｍ　２．Ｏ～１．２　５．４～２．２　９．０　４．４　１　３．Ｏ～６．Ｏ　１　７．６￣８．０　２２．８—１１．Ｏ　

２需要着重考虑的技术性能　电梯主要以运输载人为主，电梯安全可靠性是　非常重要的，在资金满足的前提下应采用先进的舒　适的产品。　

７３　维普资讯 http://www.cqvip.com 表２电梯运行一定高度所需要的时间　

梯速（ｒｒｄｓ２）　梯速（ｍ／ｓ２）　

层高　１．０　１．６　２．５　３．０　３．５　４．０　层高　２．５　３．０　３．５　４．０　

３　５．０　４．９　４．１　４．１　４．１　４．１　９３　４０．８　３５．３　３１．５　２９．０　ｌ　６　８．０　７．０　５．９　５．９　５．９　５．９　９６　４２．８　３５＿３　３１．５　２９．０　

９　１１．０　８．９　７．２　７．２　７．２　７．２　９９　４３．２　３７．３　３３３　３０．５　１２　１４．０　１０．８　８．４　８．３　８．３　８＿３　１０２　４４．４　３８．３　３４．１　３１．２　

１５　１７．０　１２．７　９．６　９．３　９－３　９．３　１０５　４５．６　３９－３　３５．０　３２．０　

１８　２０．０　１４．５　１０．８　１０．３　１０．１　１０．１　１０８　４６．８　４０．３　３５．８　３２．７　

２１　２３．０　１６．４　１２．０　ｌ１．３　１１．０　１１．０　１１１　４８．０　４１－３　３６．７　３３．５　

２４　２６．０　１８－３　１３．２　１２－３　ｌ１．８　１１．７　１１４　４９．２　４２．３　３７．５　３４．２　

２７　２９．０　２０－２　１４．４　１３．３　１２．７　１２．５　１１７　５０．４　４３．３　３８．４　３５．０　３０　３２．０　２２．１　１５．６　１４．３　１３．５　１３Ｉ２　１２０　５１．６　４４－３　３９．３　３５．７　

３３　３５．０　２４．０　１６．８　１５－３　１４．４　１４．０　１２３　５２．８　４５．３　４０．１　３６．５　

３６　３８．０　２５．９　１８．０　１６．３　１５－３　１４．７　１２６　５４．０　４６．３　４１．０　３７Ｉ２　

３９　４１．０　２７．８　１９．２　１７＿３　１６．１　１５．５　１２９　５５．２　４７．３　４１．８　３８．０　

４２　４４．０　２９．７　２０．４　１８Ｉ３　１７．０　１６．２　１３２　５６．４　４８．３　４２．７　３８．７　

４５　４７．０　３１．６　２１．６　１９．３　１７．８　１７．０　１３５　５７．６　４９．３　４３．５　３９．５　４８　５０．０　３３．４　２２．８　２０．３　１８．７　１７．７　１３８　５８．８　５０－３　４４．４　４０．３　

５１　５３．０　３５．３　２４．０　２１．３　１９．５　１８．５　ｔ４１　６０．０　５１＿３　４５．３　４１．０　

５４　５６．０　３７．２　２５．２　２２．３　２０．４　１９－２　１４４　５２－３　４６．１　４１．７　

５７　５９．０　３９．１　２６．４　２３＿３　２１－３　２０．０　１４７　５３－３　４７．０　４２．５　

６０　４１．０　２７．６　２４．３　２２．１　２０．７　１５０　５４．３　４７．８　４３．２　

６３　４２．９　２８．８　２５．３　２３．０　２１．５　１５３　５５．３　４８．７　４４．０　

６６　４４．８　３０．０　２６＿３　２３．８　２２．２　ｌ５６　５６．３　４９．５　４４．７　６９　４６．７　３１．２　２７＿３　２４．７　２３．０　１５９　５７＿３　４０．４　４５．５　

７２　４８．６　３２．４　２８＿３　２５．５　２３．７　１６２　５８＿３　５１＿３　４６．２　

７５　５０．５　３３．６　２９．３　２６．４　２４．５　１６５　５９．３　５２．１　４７．０　

７８　５２＿３　３４．８　３０．３　２７＿３　２５．２　１６８　６０．３　５３．０　４７．７　

８１　５４．２　３６．０　３１．３　２８．１　２６．０　１７１　５３．８　４８．５　

８４　５６．１　３７．２　３２＿３　２９．０　２６．７　１７４　５４．７　４９．２　８７　５８．０　３８．４　３３．３　２９．８　２７．５　１７７　５５．５　５０．０　

９０　５９．９　３９．６　３４．３　３０．７　２８．２　２７０　

７４　２．１司靠性　可靠性是指电梯系统在规定的时间内保持规　定功能的能力，是建立在大量统计数据基础上的概　率概念。据济南市电梯使用情况而言，每年进行年　检时，大的机关宾馆，楼层在２０层左右，运行次数　在１８０万次左右的很多，可见运行频率是相当高　的。如果电梯的可靠性较差，带来的后果是非常严　重的。不仅耽误正常使用，也要增加维修费用。由于　电梯的环节较多，故障点太多，因而绝对无故障的　电梯是不存在的。而影响到人生安全的环节如安全　钳、限速器、安全触板、防止门夹人保护系统等要绝　对不能失灵。　２．２先进性　电梯的先进性目前主要体现在拖动与控制技　术方面。我们以前了解的双速、调压调速、直流电梯　不再讨论。当今人们主要选型为变频变压调速　ｆＶＶＶＦ）电梯，国内几个知名生产厂都开发研制了　具有自己特点的变频变压调速ｆＶＶＶＦｌ电梯，这种　类型是当今主导产品，是人们选型的重点。　２．３舒适性　舒适感主要是指电梯的加速度、运动、震动、声　音等方面，主要通过人们乘坐电梯自身的感受来决　定的。　在电梯选型时可靠性是最为重要的。国标　ＧＢ１００５８中规定：电梯运行６万次故障小于５次是　合格品，少于２次为一等品，少于一次为优等品。电　梯产生故障的环节很多，而这些故障主要是电气故　障，电梯故障主要是由于电气触点或安全触点来控　制，电气或安全触点该断开而不断开，该闭合而不　闭合时，电梯就会出现安全故障，动作最频繁是门　锁触点，电梯每次起动、停站，层门必须关闭，触电　闭合，开门触点断开，电梯运行过程才能完全，门机　运行次数恰是电梯运行次数的两倍。电梯进人人们　生活已经有很长一段时间，也逐步认识到了门机系　统的重要性，如配置较高，一般选用进口变频门机。　电梯选型需要考虑的方面很多，其主要考虑机　组、控制柜、开门机３大件，这三大件对整个电梯性　能方面起着重要的作用，建设单位应根据基建投资　购置电梯资金的实际情况统盘考虑，不要刻意追求　某一个方面，否则会导致选型失败，造成经济损失。

　维普资讯 http://www.cqvip.com

合集下载

电梯技术条件

电梯技术条件

未知驱动探索，专注成就专业

1

电梯技术条件

电梯作为现代城市建筑中不可或缺的交通工具，为人们提供了便利和安全。在设计和安装电梯时，需要满足一定的技术条件。本文将详细介绍电梯的技术条件，包括负荷能力、速度、安全措施等方面的要求。

1. 负荷能力

电梯的负荷能力是指电梯可以承载的最大载重量。根据国家标准，电梯的负荷能力应根据使用环境和需求合理确定。一般情况下，住宅用电梯的负荷能力为320kg至1000kg，商用用途的电梯负荷能力一般在630kg至2000kg之间。

2. 速度

电梯的速度是指电梯的运行速度，也是使用电梯的舒适程度的重要指标之一。根据国家标准，电梯的速度主要有以下几个等级：

• 低速电梯：速度小于1m/s；

• 中速电梯：速度在1m/s至2m/s之间； 未知驱动探索，专注成就专业

2

• 高速电梯：速度在2m/s至4m/s之间；

• 超高速电梯：速度超过4m/s。

根据具体使用情况和需求，可选择合适的电梯速度。

3. 安全措施

为了确保乘客的安全，电梯需要配备一系列安全措施。以下是一些常见的安全措施：

• 电梯门的开闭装置：电梯门应装有开闭装置，确保电梯门的正常运行，并避免夹人事故的发生。

• 过速保护装置：电梯应装有过速保护装置，当电梯运行速度超过设定值时，能及时采取措施保护乘客的安全。

• 负载检测装置：电梯应装有负载检测装置，当电梯超载时能及时发出警报，并采取措施保护乘客的安全。

• 应急救援装置：电梯应配备应急救援装置，以便在遇到故障和停电等情况时，乘客能够尽快获救。 未知驱动探索，专注成就专业

3

4. 使用寿命

电梯的使用寿命是指电梯可以安全运行的时间。根据国家标准，电梯的使用寿命一般为15年至20年。为了延长电梯的使用寿命，应定期进行维护保养和检查。

5. 设计标准

电梯的设计应符合国家相关标准，例如《电梯设计规范》、《电梯制造与安装安全规范》等。这些标准规定了电梯的各项技术要求和安全要求，确保电梯的设计、制造和安装符合规范。

浅谈电梯招标采购时需注意的问题

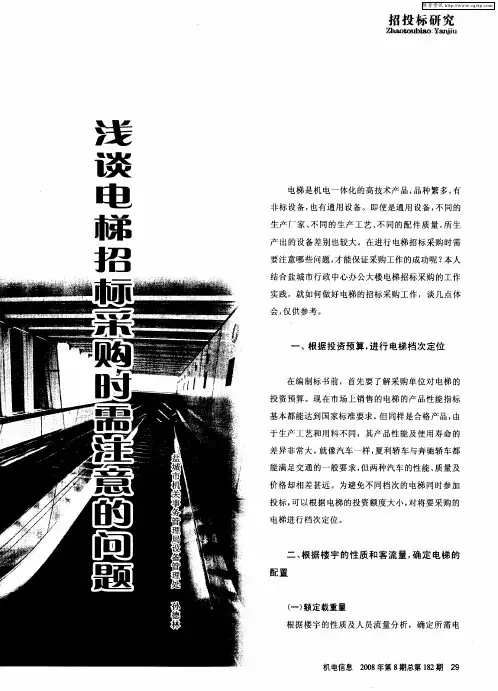

浅谈电梯招标采购时需注意的问题

招投标研究　ＺｈａｏｔｏｕｂｉａｏＹａａｊｉｕ　

电梯是机电一体化的高技术产品，品种繁多，有　非标设备，也有通用设备。即使是通用设备，不同的　生产厂家、不同的生产工艺、不同的配件质量，所生　产出的设备差别也较大。在进行电梯招标采购时需　要注意哪些问题，才能保证采购工作的成功呢？本人　结合盐城市行政中心办公大楼电梯招标采购的工作　实践，就如何做好电梯的招标采购工作，谈几点体　会，仅供参考。　

一、根据投资预算，进行电梯档次定位　

在编制标书前，首先要了解采购单位对电梯的　投资预算。现在市场上销售的电梯的产品性能指标　基本都能达到国家标准要求。但同样是合格产品，由　于生产工艺和用料不同，其产品性能及使用寿命的　差异非常大。就像汽车一样，夏利轿车与奔驰轿车都　能满足交通的一般要求，但两种汽车的性能、质量及　价格却相差甚远。为避免不同档次的电梯同时参加　投标，可以根据电梯的投资额度大小，对将要采购的　电梯进行档次定位。　

二、根据楼宇的性质和客流量，确定电梯的　配置　

（一）额定载重量　根据楼宇的性质及人员流量分析，确定所需电　

机电信息２００８年第８期总第１８２期２９　

Ｉｌ　Ｉ　维普资讯 招投标研究　Ｚｈａｏｔｏｕｂｉａｏ　Ｙａｎｊｉｕ　

梯数量及单梯载重量。对一般楼宇来说，目前常用的电　梯载重量为ｌ　０００　ｋｇ，国家标准是７５　ｋｇ／人，这样计算　下来单梯满载人数ｌ３人。当然，额定载重量是一个优选　数列，我们可以根据需要选定。为追求豪华宽敞舒适，额　定载重量可以选取得适当大一些，如ｌ　２５０　ｋｇ、ｌ　３５０　ｋｇ　等。就合资品牌来说，同样配置ｌ　０００　ｋｇ和ｌ　３５０　ｋｇ的　电梯，差价只有３万元左右。　（二）额定速度　随着生活节奏的加快，目前国际上通行电梯３５　ｓ左　右跑完一个提升高度。消防电梯必须在６０　ｓ内跑完一个　提升高度。但是电梯速度达到２　ｍ／ｓ以上后，对于一些　年纪较大的人，可能会有些不适应，另外就是速度愈高，　电梯如果碰到停电或故障，一个急刹车，电梯轿厢将会　剧烈震动，对于一些高血压或心脏病人会造成极大的心　理恐慌。因此，在确定电梯的额定速度时，要综合考虑各　方面的因素。　（三）驱动方式　电梯的驱动方式常见的有交流双速、交流变压调速　（ＡＣｗ）、交流变压变频调速（、厂、厂、　）以及直流驱动等　等。目前电梯市场的主流驱动方式还是以交流变压变频　调速（、厂、厂、　）为主，它具有性能可靠、调速精度高、舒适　感好及节能等优点。　（四）控制方式　电梯的控制方式按技术水平高低可分为微机群控、　微机并联、微机集选、ＰＬＣ可编程控制器等。ＰＬＣ可编程　控制器适用于货梯等较低档次梯种。目前电梯产品的主　要控制方式为微机控制。如果楼宇中布有数台电梯，建　议采用群控或并联方式以提高使用效率。应注意，群控　或并联电梯的额定速度和停层站应当一致。同时控制方　式不能仅仅满足于串行通讯，应采用多微机模块化控　制，即现场总线技术如ＣＡＮ、ＰＲＯＦＩ、ＬＯＮ等。　

别墅电梯轿厢尺寸标准

别墅电梯轿厢尺寸标准

别墅电梯轿厢尺寸标准

一般来说，别墅家用电梯有三种主要尺寸：

小型电梯、中型电梯和大型电梯。

小型电梯适合面积较小的别墅，一般尺寸为1米*1.2米，轿厢高度约2.1米，承重能力为250千克。

中型电梯适合中等面积的别墅，尺寸约为1.2米*1.4米，轿厢高度约2.3米，承重能力为320千克。

大型电梯适合面积较大的别墅，尺寸约为1.4米*1.6米，轿厢高度约2.5米，承重能力为400千克。

除了基本尺寸外，别墅家用电梯还有一些其他的考虑因素。

首先是电梯的深度和宽度。

深度和宽度取决于别墅楼层的高度和电梯井的尺寸。

一般来说，电梯井的宽度为1.5米，深度为1.8米。

在确定电梯尺寸时，还需考虑到轿厢中的倒角尺寸，以确保电梯能够顺利进出。

其次，还需要考虑电梯的开门方式和门的尺寸。

常见的电梯开门方式有层门式和车门式。

层门式电梯适合别墅楼层较少且层高较低的情况，门的尺寸一般为0.8米*2米。

车门式电梯适合楼层数较多且层高较高的情况，门的尺寸一般为1米*2米。

最后，还要考虑到电梯的安全性和舒适度。

别墅家用电梯应该具备紧急停止按钮、过载保护装置、平层功能等安全设备，以保证乘坐的安全性。

关于电梯安全钳选型浅谈_1

关于电梯安全钳选型浅谈_1

关于电梯安全钳选型浅谈

发布时间：2023-02-03T02:06:48.228Z 来源：《科学与技术》2022年第18期 作者： 卢俊杰

[导读] 电梯安全钳是电梯安全保护系统的重要组成部件，

Discussion about the safety gear selection for the high-rise lift

卢俊杰

快意电梯股份有限公司 ，广东 东莞 523000

摘要：电梯安全钳是电梯安全保护系统的重要组成部件，电梯系统设计关键部分，恰当的安全钳选型也是电梯良好运行与安全运行重要保障。本文以标准GB/T7588.1,GB/T7588.2规定为依据，归类为几个不同方面探讨高速电梯安全钳选型的要求，浅析一些常见选型误区以

供探讨。

１引言

安全钳是电梯系统中的重要安全装置，也是电梯增强电梯安全保护功能的重要部件，是电梯系统不可或缺的重要组成部分。《电梯制造与安装安全规范》GB/T7588.1和GB/T7588.2 对安全钳及其触发装置作了详细要求和阐述，同时《电梯型式试验规则》TSG T7007—2022

也对安全钳型式试验部分做了要求做了详尽要求。

电梯通常按照运行速度区分，运行速度≤1m/s的称为低速电梯；运行速度在１m/s~2.5m/s的称为中速电梯，将>2.5～≤6m/s速度的电梯称为高速电梯，６m/s以上的称为超高速电梯。本方讨论的高速梯安全钳则主要是针对2.5m/s以上高速电梯。

２高速梯安全钳相关要求

2.1结构型式：

GB/T 7588.1-2020 之5.6.2.1.2 章节，规定了安全钳的选用条件：

“轿厢安全钳:

a) 应是渐进式的;或

b) 如果额定速度小于或等于0.63m/s,可以是瞬时式的。 对于液压电梯,仅在破裂阀触发速度或节流阀(或单向节流阀)最大速度不超过0.80m/s时,才能 使用不由限速器触发的不可脱落滚柱式以外的瞬时式安全钳。

如果轿厢、对重(或平衡重)具有多套安全钳,则它们均应是渐进式的。
