中考物理专题题库∶家庭电路故障的分析问题的综合题

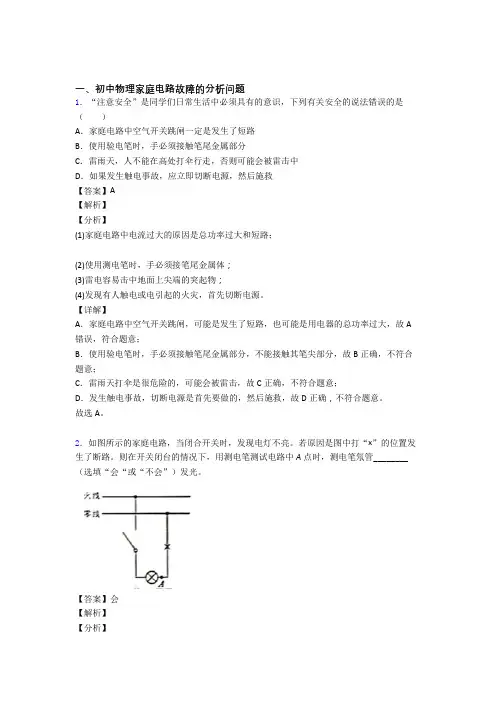

一、初中物理家庭电路故障的分析问题

1．关于家庭电路和安全用电，下列说法正确的是（ ）

A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全

B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全

C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸

D．发现家用电器或电线着火时，必须首先切断电源，然后再救火

【答案】D

【解析】

【分析】

【详解】

A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；

B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；

C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；

D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。

故选D。

2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。

【答案】断路 进户零线断路

【解析】

【分析】

【详解】

[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。 [2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C的零线断开了。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。(以上两格均选填“正常”或“短路”)。

【答案】电阻 正常 短路

【解析】

【详解】

[1]从焦耳定律2QIRt得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；

[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。

4．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．

A．电热壶所在电路的BD两点间断路

B．电路的CD两点间导线断路

C．插座的接地线断路

D．电路的AB两点间导线断路

【答案】220V B

【解析】

【分析】 【详解】

火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。

5．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：

（1）检验灯法

如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；

②闭合S、S2，L0不亮，则说明__________；

③闭合S、S3，L0、L3发光都较暗，则说明__________；

（2）测电笔法

如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

①如图2所示，测电笔使用正确的是__________（选填“A或B”）。

②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）

③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）

（3）保护元件法

李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）

【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电

【解析】

【详解】

(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；

[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；

[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；

(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。

[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。

[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。

(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。

6．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）

A．只闭合S、S1时，L0不亮，说明该支路断路

B．只闭合S、S2时，L0正常发光，说明该支路短路

C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光

D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W

【答案】AB

【解析】

【分析】

【详解】

A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；

B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；

C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；

D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由2UPR可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。

故选AB。

7．如图是我国家庭电路的一部分，下列说法中正确的是

A．FD两点间的电压为220V

B．若熔丝熔断了是因为家庭电路中的用电器过多

C．若导线EH间断路，仍然可以安全使用三孔插座

D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路

【答案】AD

【解析】

【详解】

A．家庭电路中正常工作的电压是220V，即火线与零线之间的电压是220V，所以FD两点间的电压为220V；故A项正确；

B．家庭电路中熔丝的熔断，说明了家庭电路中的电流过大；而造成电流过大的原因有短路和总功率过大；故B项错误；

C．由题图知，如果导线EH间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故C错误；

D．若闭合开关S灯泡不发光，说明电路断路；用试电笔检测B点氖管发光，说明AB段与火线连接完好，则可以判断是BC之间断路，故D项正确。

8．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）

A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地 C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发光

【答案】B

【解析】

【分析】

【详解】

A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；

B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；

C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；

D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。

故选B。

9．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热 总功率

【解析】

【分析】

【详解】

[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

10．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ）

A．开关中的两个线头相碰 B．插头中的两个线头相碰

C．电路中增加了大功率的用电器 D．电线的绝缘皮损坏

【答案】A

【解析】

【分析】

【详解】

A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路
