复印机常见故障代码

夏普复印机故障代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普复印机故障代码58的进入方式是C-----复印模式键-------C---------复印模式键，SM-14。

Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障。

理光Aficio551/700复印机SC 故障代码说明一 代码号 症状可能原因SC101 B曝光灯出错• 曝光灯不良 • 灯的调节器坏了 • 曝光灯连接器不良 •标准白板脏了•扫描器反光镜脏了或者扫描器反光镜移位 • SBU 板不良 • SBU 连接器不良 •透镜块移位在扫描白板时，没有适当地探测以标准白电平SC120 B 扫描器原位出错 1• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到开启的状态。

SC121 B 扫描器原位出错 2• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到关闭的状态SC124 B扫描仪电机编码器信号出错• 扫描仪电机连接器不良 • 扫描仪电机不良 •MCU 不良•扫描仪钢丝，计时皮带，滑轮移位 •PSU 不良 扫描仪电机没有发出编码器信号SC125 B 扫描仪电机速度出错 1•扫描仪电机不良扫描仪在它的原位传感器开启前在返回时停止。

当扫描仪 HP 传感器开启时，它的速度比规定的要慢。

• MCU 不良•扫描仪驱动上负荷太重SC126 B 扫描仪电机速度出错2• 扫描仪电机不良 • MCU 不良•扫描仪驱动上负荷太小 扫描仪返回时，它超出运行扫描仪 HP 传感器 10mm 以上SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动理光Aficio551/700复印机SC 故障代码说明二 代码号 症状可能原因SC128 D 扫描仪电机启动出错• 扫描仪电机不良 • MCU 不良 • PSU 不良• 扫描仪驱动上负太大 扫描仪电机速度直到开始读取原稿后才达到目标速度SC129 D扫描仪电机速度控制出错• 扫描器电机不良 • PSU 不良 • MCU 不良 •扫描器驱动不良 扫描仪在扫描时超出范围SC130 D SBU 出错• SBU 不良•SBU 和 BICU 之间的电缆不良 主开关开启时， BICU 无法从 SBU 上接收正确的信号SC300 B充电电晕输出出错 1• 充电 P.P 不良•充电电晕装置的连接不好 充电电晕装置的反馈电压太高 SC301 B 充电电晕输出出错 2•充电 P.P 不良充电电晕装置的PWM 控制太高•充电电晕装置的连接不好SC302B 充电电晕输出出错3•充电P.P 不良•充电电晕装置的连接不好充电格栅的控制PWM 控制太高SC303B 充电电晕输出出错4•充电P.P 不良•充电电晕装置的连接不好充电栅极反馈的电压太高SC305B 充电电晕丝清洁器出错1•充电电晕丝清洁器电机坏了•充电P.P 不良•IOB 板坏了充电电晕丝清洁器不返回到自己的原位SC306B 充电电晕丝清洁器出错2•充电电晕丝清洁器电机连接器未接上充电电晕丝的清洁器电机连接器没有连接上SC310B 电位传感器出错1•电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•显影动力组件不良理光Aficio551/700复印机SC故障代码说明三代码号症状可能原因SC311D 电位传感器出错2 •电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力组件不良在过程控制起始设定上校准鼓电位传感器时，鼓电位传感器的输出电压超范围SC312D电位传感器出错4 •电位传感器不良当在过程控制初始化上调节鼓的电位(V D ) 时，鼓电位传感器探V D 大于V G ( 格栅电压)•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力单元不良•脏的或摩损的充电电晕丝SC314D 电位传感器出错5 •电位传感器的探测•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•LD 单元不良在过程控制初始设定时，对LD 电源的调节进行豉电位(V H ) 的调整。

理光复印机故障代码问题处理方法故障码：SC542清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。

1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源2.检查热敏电阻。

3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。

故障码：SC390处理方法：将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD传感器取下，换一个传感器，重新预制载体，此故障就能解决。

故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压VSP 异常《超过2。

5V》E354 鼓电压值VSG异常《不足2。

5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测0=OFF 1=ON1-103 定影器空转0=OFF 1=ON 空转两分钟1-104 定影器温度控制0=ON/OFF控制1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。

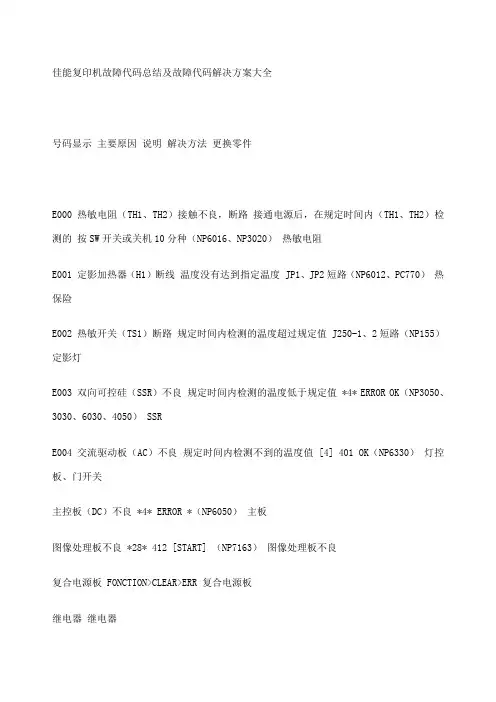

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。
