柯尼卡美能达复印机常见故障及解决方法

Orion 案例BH195 235
常见故障
USB口不识别-----------更换主板 Win7下扫描不能调整----更换最新驱动 打印宋体加粗----------更换最新驱动 计数器归零------------升级最新固件 CIS挂钩脱落-----------参照上页重装 登录PSWC密码-----------sysadm 打印一侧浅-------------转印锁定件未取 C2557------------------tcr调整 CC151------------------没有安装ic芯片 打印粘粉---------------定影升温或更换原装碳粉 纸盒搓纸响声-----------润滑搓纸杆轴套和减轻分离垫压力 打印整体浅-------------补粉后换载体
2.维修呼叫2
机型： 185 195 235 印张：
故障现象：呼叫图标
使用环境： 使用状态：
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
维修呼叫2
M2代码或维修呼叫2在60000 张左右出现，必须更换载体， 复位相关计数器
1.进入维修模式：详情参阅维修手册。
2. 选择主菜单最后一个选项“CLEAR DATA （清除数据）” 按下“菜单选择”键。
措施： 1.固件升级 2.更换扫描部 3.使用输稿器
7.代码C6101
1 4
3 2
5
撬
结束
1.语言无中文选项
1.进入维修模式：详情参阅维修手册。 2. 选择“SERVICE’S CHOICE”，按下“菜单选择”键。
3.选择“LANGUAGE GROUP”语言群组，按下“菜单选择”键。
4.选择类型6“TYPE 6”，按下“菜单选择”键。Type5为俄文 type7为繁体中文

4
2.维修呼叫2
机型： 185 195 235 印张： 故障现象：呼叫图标
使用环境： 使用状态：
5
维修呼叫2
M2代码或维修呼叫2在60000 张左右出现，必须更换载体， 复位相关计数器
1.进入维修模式：详情参阅维修手册。
2. 选择主菜单最后一个选项“CLEAR DATA （清除数据）” 按下“菜单选择”键。 4.选择“Supplies counter ”按下“菜单选择”键。 5.按两下“返回”键，回到正常复印界面。
17
7.代码C6101
3 1 2
4
5
撬
18
结束
19
6
3.粉瓶不补粉
机型：195 印张：3300
使用环境： 使用状态：
故障现象： 更换新粉瓶后，继续提示请安装新粉盒。
7
粉瓶不补粉
耦合件
1.套头卡死
供应门
测量室
2.内层堵塞
碳粉瓶旋转 碳粉下降至测量室 碳粉供应
供应门
常见换高容粉时不补粉，显示缺粉， 粉瓶套头内层故障 BH195/7719/7723粉瓶套头先左右拧， 在地上轻磕 更换粉瓶
使用环境： 使用状态：
临时解决方法是调整VG值，现在 测试更换显影仓为唯一有效的方法， 间隙轮和磁穗不平整是主要原因
15
7.代码C6101
机型：195 235 使用环境： 印张：307 使用状态： 故障现象： 新装机随机出现C6101代码，更换主板和cis后还报。
角度传感器(PS7) 扫描器马达(M3) CIS模块(CIS) 稿台盖板传感器(PS8)
1
目录
1.语言无中文选项
2.提示联系维修代表，维修呼叫2
3.粉瓶不补粉，提示更换粉瓶

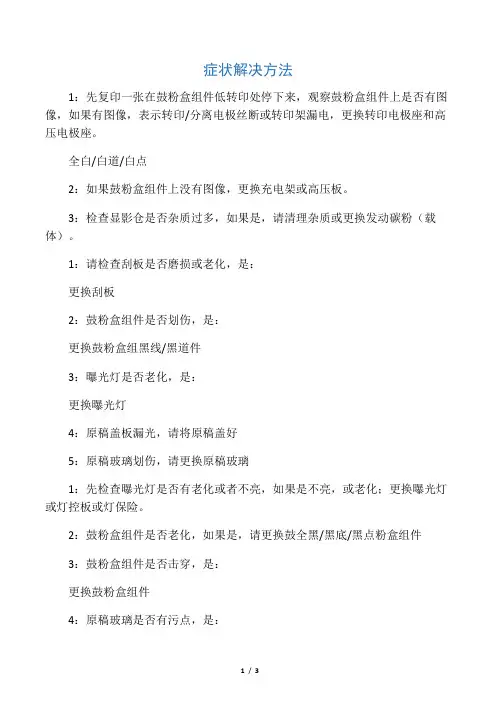

症状解决方法1：先复印一张在鼓粉盒组件低转印处停下来，观察鼓粉盒组件上是否有图像，如果有图像，表示转印/分离电极丝断或转印架漏电，更换转印电极座和高压电极座。

全白/白道/白点2：如果鼓粉盒组件上没有图像，更换充电架或高压板。

3：检查显影仓是否杂质过多，如果是，请清理杂质或更换发动碳粉（载体）。

1：请检查刮板是否磨损或老化，是：更换刮板2：鼓粉盒组件是否划伤，是：更换鼓粉盒组黑线/黑道件3：曝光灯是否老化，是：更换曝光灯4：原稿盖板漏光，请将原稿盖好5：原稿玻璃划伤，请更换原稿玻璃1：先检查曝光灯是否有老化或者不亮，如果是不亮，或老化；更换曝光灯或灯控板或灯保险。

2：鼓粉盒组件是否老化，如果是，请更换鼓全黑/黑底/黑点粉盒组件3：鼓粉盒组件是否击穿，是：更换鼓粉盒组件4：原稿玻璃是否有污点，是：清洁原稿玻璃5：废粉过多，清理废粉上纸卡纸转印卡纸定影卡纸1：检查搓纸轮是否磨损，是清洁或更换2：检查搓纸离合器是否损坏，是更换离合器3：检查传输辊是否脏或损坏，是清洁或更换4：转印电极丝是否断，是更换电极丝或转印架5：检查送纸离合器是否磨损，是更换送纸离合6：真空皮带老化，更换空皮带7：主电机、驱动齿轮组磨损，更换电机或齿轮组8：定影辊老化或磨损，是更换辊或定影组件9：齿轮、轴套磨损老化，是更好齿轮或轴套10：分离爪老化、坏或支架损坏，是更好齿轮或轴套1：请检查是否使用劣质碳粉，是：更换载体和原装碳粉2：请检查载体和鼓粉盒组件是否老化，是：底灰更换载体和鼓粉盒组件3：请检查高压板是否损坏，是：更换高压电源板4：请检查定影辊是否老化，是：更换定影辊1：请检查定影辊是否老化，是：更换定影辊2：刮板是否老，是：更换刮板3：反光镜移位，调整反光镜重影/移位4：反光镜正反安装错误，请将正确安装反光镜5：镜头移位，请调镜头或更换镜头或调整参数1：主电机损坏或磨损，请更换主电机C01002：驱动主电机齿轮组磨损，更换驱动齿轮3：主板损坏，更换主板C0400/C0410/C04201：曝光灯老化，更换曝光灯2：曝光灯保险烧坏，更换灯保险3：灯控板损坏，更换灯控板4：扫描扁览、扫描线损坏，更换扫描线和扁览5：主板坏、更换主板1：定影灯坏或老化，更换定影灯2：热敏电阻或热敏开关坏，更换热敏开关和电阻C0500/C0510/C05203：使用代用热辊，更换原装热辊4：定影热辊老化，更换热辊5：可控硅坏，更换可控硅6：主板坏，更换主板7：定影组件坏，更换定影组件。

柯尼卡美能达复印机维修柯尼卡美能达250复印机美能达复印机250出现C3451错误处理方法:打开右边接口处左边的盖子里面有一个很小的按钮,按一下,此时复印机会重新启动,在启动时出现美能达标志时看到一个小的方块时同时按下3,这时会出现一个输入框,在里面输入8位数的密码(一般是00000000,时入后选择复位一项确认后此时复印机会重新启动,一般情况就可以解决此问题.美能达复印机250出现C2557错误处理方法:把TN211复印机粉取出来,启动后安效用,输入"停00停01"此时会出现一个密码输入框.输入"00000000(默认)"按"END"进入,选取第一项"Tech....."进入选取"Print"选取"ATDC"记下你看到的数值,按"C"输入新的数值,一般10个点子的加(例:看到的是"136",可以试一下输入130、120、110、100、140、150、160、170等)，输入后退出，然后重新启动复印机，如果正常则解决，否则还要重新设定该值。

美能达复印机E P1054故障类型: 电气现象: C0F30原因: ATDC感应器损坏解决方案: 出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PW B-A 是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0.5V和DC4.5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PW B-A无输出，线束连接正常，判断ATDC 传感器损坏。

更换ATDC传感器。

现象: 操作面板不显示，加粉功能失效原因: 与主板连接的IC2A（1176-6601-02）失效解决方案: 出现该故障时，应先对机器进行“记忆清除”（短路）操作。

17
7.代码C6101
3 1 2
4
5
撬
18Leabharlann 结束198
粉瓶不补粉 BH195/7719/7723粉瓶驱动马达带不动粉瓶；驱动马达线缆被搅断。插头脱落
3.粉瓶马达坏
4.粉瓶马达插线断开
9
4.频繁C3451
机型：195 印张：
235
使用环境： 使用状态：
故障现象： 开机使用过程频繁C3451代码。关机重开正常，打印多张 后又出。
10
频繁C3451
对部分地区出现定影代码原理：（高原低温环境，电源不稳定地区） •机器在标准电压下和室温下，首次开机在29秒内定影不能达到170度 •机器正常使用时，标准纸张80g在室温下连续走纸温度快速降至165以下
Orion 案例BH195 235
常见故障
USB口不识别-----------更换主板 Win7下扫描不能调整----更换最新驱动 打印宋体加粗----------更换最新驱动 计数器归零------------升级最新固件 CIS挂钩脱落-----------参照上页重装 登录PSWC密码-----------sysadm 打印一侧浅-------------转印锁定件未取 C2557------------------tcr调整 CC151------------------没有安装ic芯片 打印粘粉---------------定影升温或更换原装碳粉 纸盒搓纸响声-----------润滑搓纸杆轴套和减轻分离垫压力 打印整体浅-------------补粉后换载体
原因： •环境电压达不到220V，首次开机加热灯功率达不到额度 •使用环境温度过低，机器散热过快，连续走纸带走温度多 •纸张使用受潮或厚纸，定影处温度低（卡纸或粘粉）

柯尼卡美能达复合机故障案例分析故障介绍：我的1611机复印时第一张还较清楚,随着张数的增多,后面一张比一张变淡,到后面就几乎变成白纸,什么也看不到,请问是什么原因？故障判断：1、初步估计：补充的碳粉太少。

用手动方式加些碳粉到铁粉里面，测试一下，就可以知道了。

2、铁粉用了太久，太脏了：更换铁粉。

3、感光鼓使用太久老化，需要更换感光鼓;4、不是原装粉，请改用原装粉。

新机器162故障。

故障介绍：新的机器，刚装了一个星期不到。

有时候出现复印件全黑(几天出现一次，每次就一两张)，像暴黑板一样黑。

有时半张黑半张隐约有字。

不知道是什么原因。

每次等我赶去，又已经好了。

装了这么多机器第一次遇见这样的问题。

新机器难道暴光灯有问题?还有硒鼓?大家是否也遇见过这样的事情。

方法：用酒精擦一下充电。

换有打印接口那块板，新机高压漏电可能性很小，曝光灯，CCD有问题会出故障代码。

镜头那锁是不是向太阳那个方向了，需要确认一下美能达1611有黑线故障描叙：美能达1611(11万)之前是有底灰,靠纸边有黑边(靠操作面板这边.平行于出纸方向)大约2-3公分宽，换了原装鼓、载体、刮板、效果好了但还是有黑边(上面描述的黑线)，把显影主件换到其它机子上试同样有黑边。

显影主件拆开清洁了好几遍了..故障依旧。

方法：1.这种问题应该是显影器上的间隙轮磨损了，更换一个吧。

2：把充电网擦擦就好。

开机头几张好后开始底灰越来越重故障现象：美能达1054开机复印很好，但几张后(不超过十张)开始整张越来越黑，停机一下子再印头几张又很好但连续印多就又越来越黑。

粉是原装的，头次碰到此问题。

排除假粉的问题，就是你机器的高压板有问题了，换个肯定没问题了。

美能达162的机器,复印每张都卡,卡在硒鼓的下面,成扇形状折起,好像是有什么东西挡住上不去似的,但是又没有东西在里面,换过原装的硒鼓试过也是一样,旁边走纸也是一样!补充一下,这机子换过载体,打过载体初始化;进入维修模式9里面全清过.方法：百分百的是漏电可能是鼓分离爪有问题柯尼卡美能达162复合机有异响故障现象：一台162机最近把我给累坏了,先是异响,载本硒鼓换了,几天后又开始响,结果把显影箱全分解了,轴套清洁了,好了四五天又天始响,然后我把显影箱轴套,下粉轴全拆了清洁,上午清洁完好了,可下午又开始不行了。

柯尼卡美能达bizhub C300 C352维修手册现场维修道现场维修总目录安全和重要警告事项 ................................................................. ........................................S-1 重要注意事项 ................................................................. ..........................................................S-1 危险、警告和注意事项说明 ................................................................. ..................................S-1 安全警告 ................................................................. ..................................................................S-2 机器上的警告标识 ................................................................. ................................................S-18发生事故时的措施 ..................................................................... .....................................S-20维修手册的组成 ..................................................................... .......................................... C-1维修手册中使用的符号 ..................................................................... ...............................C-2bizhub C300/C352 主机概述 ................................................................. ........................................................................ ...... 1 维修保养 ................................................................. . (9)调整,设置 ................................................................. .............................................................. 181 故障排除 ................................................................. (409)附录 ................................................................. ........................................................................ .. 533标准控制器 ?攀?................................................................. ........................................................................ ...... 1 维修保养 ................................................................. . (3)调整,设置 ................................................................. ................................................................ 37 故障排除 ................................................................. .. (39)自动双面器单元 (AD-503) 概述 ................................................................. ........................................................................ ...... 1 维修保养 ................................................................. . (3)调整,设置 ................................................................. .................................................................. 7 故障排除 ................................................................. ....................................................................11DF-608 概述 ................................................................. ........................................................................ ...... 1 维修保养 ................................................................. . (5)调整,设置 ................................................................. ................................................................ 25 故障排除 ................................................................. ....................................................................49PC-103/PC-203 概述 ................................................................. ........................................................................ ...... 1 维修保养 ................................................................. . (3)调整,设置 ................................................................. ................................................................ 13 故障排除 ................................................................. .. (19)i PC-403 概述.................................................................. ........................................................................ ......1 维修保养.................................................................. . (3)调整,设置.................................................................. ................................................................17 故障排除.................................................................. .. (25)FS-514/PK-510/OT-601 概述.................................................................. ........................................................................ ......1 维修保养.................................................................. . (7)调整,设置.................................................................. ................................................................45 故障排除.................................................................. .. (59)MT-501 概述.................................................................. ........................................................................ ......1 维修保养.................................................................. . (3)调整,设置.................................................................. ..................................................................7 故障排除.................................................................. .. (13)SD-503 概述.................................................................. ........................................................................ ......1 维修保养.................................................................. . (3)调整,设置.................................................................. ................................................................25 故障排除.................................................................. .. (37ii)安全和重要警告事项安全和重要警告事项进行维修工作之前，请仔细阅读以下所述的安全和重要警告事项。

1.语言无中文选项
1.进入维修模式：详情参阅维修手册。 2. 选择“SERVICE’S CHOICE”，按下“菜单选择”键。
3.选择“LANGUAGE GROUP”语言群组，按下“菜单选择”键。
4.选择类型6“TYPE 6”，按下“菜单选择”键。Type5为俄文 type7为繁体中文
5.按两下“返回”键，回到正常复印界面。关机，开机后在效用-语言中选中文
使用环境： 使用状态：
故障现象：
开机使用过程频繁C3451代码。关机重开正常，打印多张 后又出。
频繁C3451
对部分地区出现定影代码原理：（高原低温环境，电源不稳定地区） •机器在标准电压下和室温下，首次开机在29秒内定影不能达到170度 •机器正常使用时，标准纸张80g在室温下连续走纸温度快速降至165以下
角度传感器(PS7)
CIS模块(CIS)
稿台盖板传感器(PS8)
原稿尺寸传感器/1(PS9)
C6101代码是原位传感器检测故障，该机使用CIS无原位传感器
7.代码C6101
症状： C-6101扫描原位传感器错误
现场： Cis根据光线在白条下反射判断位置。 1.松动玻璃盖板螺丝 2.重装扫描部外壳 3.进行CIS轨道调整和更换CIS的FCC线
2.维修呼叫2
机型： 185 195 235 印张：
故障现象：呼叫图标
使用环境： 使用状态：
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
维修呼叫2
M2代码或维修呼叫2在60000 张左右出现，必须更换载体， 复位相关计数器
1.进入维修模式：详情参阅维修手册。
2. 选择主菜单最后一个选项“CLEAR DATA （清除数据）” 按下“菜单选择”键。

美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法现象：C0F30原因：ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC 传感器。

现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A 芯片，更换IC2A后故障排除。

现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A 上的PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除。

现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

如转动，应检查相关传动齿轮、轴承及轴套。

复印机常见问题解决：
1，卡纸：
打开复印机前方的两扇仓门（在纸盘盒与显示屏之间），注意看各组
件的字母标识。

首先逆时针转动标识了字母“A”的把手，旋转90度，然后拉着该把手，把整个组件仓向外平移，检查平台上的卡纸，也可以旋转其他标
识了字母C,D,E,F,G的滚轮，目的是感应卡纸在何处，然后再取出。

取
出卡纸后，平推整个组件仓到底，再顺时针旋转90度把手“A”，合
上外面两扇仓门，检查复印机是否显示正常，如不正常可能有卡纸未
取出完。

2，显示“请装入B5纸或者其他非A4纸张”的错误：
首先按面板上的“STOP”键，然后在显示屏上弹出的对话框上按“EXIT”键，接着请检查电脑文档打印，页面设置是否为A4页面，
如果不是A4页面请调整为A4页面，否则复印机没有该类型的纸张，
无法打印。

3，双面打印
在电脑的打印首选项（Preferences）里，找到纸张（paper）选项卡，
找到Duplex这项，通过下拉选择“Flip on long edge”可实现双面打印。

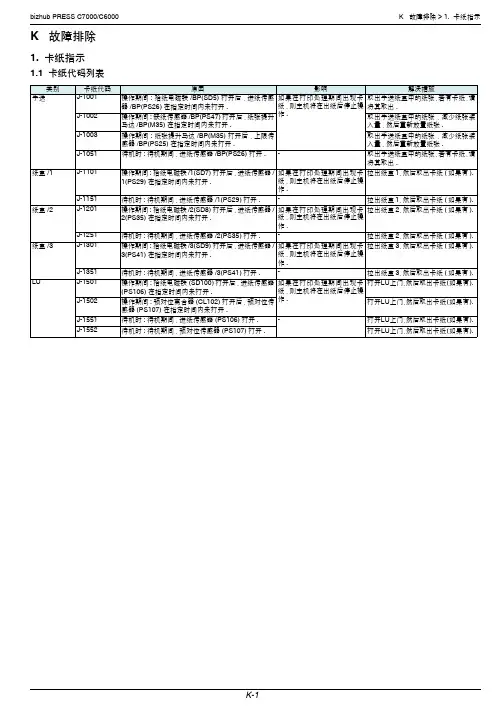

打开 PF 前门和 PF 垂直传输门 , 然后 取出卡纸 ( 如果有 ).
待机时 : 待机期间 , 垂直传输传感器 /3(PS26) 打开 .
打开 PF 前门和 PF 垂直传输门 , 然后 取出卡纸 ( 如果有 ).
待机时 : 待机期间 , 水平传输传感器 /1(PS18) 打开 .
打开 PF 前门 ,PF 垂直传输门 , 水平 传输门 / 右 , 水平传输门 / 左 , 然后取 出卡纸 ( 如果有 ).
打开垂直传输门 , 然后取出卡纸 ( 如 果有 ).
操作期间 :LU 预对位离合器 (CL102) 打开后 , 中间传 输传感器 /1(PS27) 在指定时间内未打开 .
打开LU前门,然后取出卡纸(如果有).
操作期间 : 中间传输传感器 /1(PS27) 打开后 , 中间传 输传感器 /2(PS28) 在指定时间内未打开 .
况下 , 主机不停止操作 .
操作期间 :PF 前门打开 ,PF 垂直传输门打开 , 水平传 PF 进纸期间 , 主机在出纸后 关闭 PF 前门 ,PF 垂直传输门 , 水平 输门 / 右打开或水平传输门 / 左打开 . 前门打开 / 关 停止操作 . 在 PF 进纸以外情 传输门 / 右或水平传输门 / 左 . 闭传感器 (PS23), 垂直传输门传感器 (PS24), 水平传 况下 , 主机不停止操作 . 输门传感器 /1(PS21) 或水平传输门传感器 /2(PS22) 关闭 .
拉出纸盒 2, 然后取出卡纸 ( 如果有 ).
传感器 (PS50) 在指定时间内未打开 .
操作期间 : 垂直传输传感器 (PS50) 打开后 , 垂直传 输传感器 /1(PS27) 在指定时间内未打开 .
打开垂直传输门 , 然后取出卡纸 ( 如 果有 ).

柯尼卡美能达复印机呼叫维修或MDocument number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】关于柯尼卡美能达复印机“呼叫维修2”或M2很多美能达复印机的用户，在使用复印机中，每过一段时间都能见到显示面板上的“呼叫维修2”（英文机器显示为M2）包括的机器有Bizhub全系列低端数码复印机（例如Bizhub 163、163V、7616、7616V、220、210、7622、7516等很多）；以及震旦、汉柯部分低端复印机（具体为外观和美能达数码机相同，其实是美能达代工生产的）“呼叫维修2”是保养计数到期所致；当机器的消耗部件工作数量达到保养计数峰值时，机器面板就会显示维修2，提示你需要更换消耗品（包括感光鼓、刮板、定影辊、分离爪、载体、间隙轮等），注意一点，如果觉得印品效果还行，可以不必理会；如果复印效果已经达不到要求，则可能需要更换消耗品；整套消耗品价格约1500左右，但其实不必全换，通常来说，只需要更换感光鼓和刮板、间隙轮，其它部件视实际磨损情况决定是否更换；如果觉得面板上的“呼叫维修2”这个提示看起来不爽，可以进入维修模式清除保养显示；在面板上执行以下操作：“效用-停止-0-0-停止-0-1”，这一组功能键按完后，机器会进入维修模式，面板显示（SERVICE MODE）用光标键向下选到CLEAR DATA，按OK（某些型号可能是YES），进去后用光标键选到PM COUNTER，按OK清除（某些型号此项里面还有数项，一项项的按OK 清除即可）；按复位，然后关机，稍等再开机，呼叫维修2即清除（补充：BIZHUB 7718、184一类机器进入维修模式的方法是：菜单——常用设置——左、左——常用设置——左右）如果不想每过几W张就显示“呼叫维修2”，可以设置关闭保养计数器：进入维修模式后，选第一项“SERVICES CHOICE”，按OK（或YES）进去，用光标键选到“IU LIFE STOP MODE”按OK，进去选STOP按OK；然后按复位回到机器正常待机状态。

关于柯尼卡美能达复印机“呼叫维修2”或M2很多美能达复印机的用户，在使用复印机中，每过一段时间都能见到显示面板上的“呼叫维修2”（英文机器显示为M2）包括的机器有Bizhub全系列低端数码复印机（例如Bizhub 163、163V、7616、7616V、220、210、7622、7516等很多）；以及震旦、汉柯部分低端复印机（具体为外观和美能达数码机相同，其实是美能达代工生产的）“呼叫维修2”是保养计数到期所致；当机器的消耗部件工作数量达到保养计数峰值时，机器面板就会显示维修2，提示你需要更换消耗品（包括感光鼓、刮板、定影辊、分离爪、载体、间隙轮等），注意一点，如果觉得印品效果还行，可以不必理会；如果复印效果已经达不到要求，则可能需要更换消耗品；整套消耗品价格约1500左右，但其实不必全换，通常来说，只需要更换感光鼓和刮板、间隙轮，其它部件视实际磨损情况决定是否更换；如果觉得面板上的“呼叫维修2”这个提示看起来不爽，可以进入维修模式清除保养显示；在面板上执行以下操作：“效用-停止-0-0-停止-0-1”，这一组功能键按完后，机器会进入维修模式，面板显示（SERVICE MODE）用光标键向下选到CLEAR DATA，按OK（某些型号可能是YES），进去后用光标键选到PM COUNTER，按OK清除（某些型号此项里面还有数项，一项项的按OK清除即可）；按复位，然后关机，稍等再开机，呼叫维修2即清除（补充：BIZHUB 7718、184一类机器进入维修模式的方法是：菜单——常用设置——左、左——常用设置——左右）如果不想每过几W张就显示“呼叫维修2”，可以设置关闭保养计数器：进入维修模式后，选第一项“SERVICES CHOICE”，按OK（或YES）进去，用光标键选到“IU LIFE STOP MODE”按OK，进去选STOP按OK；然后按复位回到机器正常待机状态柯尼卡美能达163复印机故障代码COF32解决办法摘自地址:/konicaminolta/maintenance/3892.htm l2009-7-9柯尼卡美能达163复印机故障代码M2原因:记数器到期.解决办法:进入f9-6清除PM值.具体操作办法:按效能键----停止---按0---按0---停止---按0----按1进入维修模式.美能达163 162 210故障代码及维修c0000 主马达故障。

柯美复印机的一些维修心得适用机型：DF-605故障描述（如方便请附加图片）：用DF-605复印单张纸走完后报卡纸，多张最后一张走完后报卡纸（卡纸都显示在输稿器进纸处，但实际并没有纸张卡在里面）问题分析：显示卡在进纸与过纸处，首先想到检查传感器。

故障解决（如方便请附加图片）：1. 用稿台玻璃复印，单张或多张均正常，排除了主机方面的故障。

2. 进入维修模式I/O检查，检查各个传感器输入输出信号，未发现传感器有异常。

3. 因卡纸都是在最后一张纸走完后才发生的，因此考虑会不会是DF-605主控板时序出问题导致此故障，更换主控板，故障依然没有排除。

4. 因纸张显示卡在输稿器过纸处，有可能是排纸翻页感应器没能及时收回才报卡纸，于是拆开输稿器，调整传感器臂松紧度（该传感器由一小弹簧控制，绕紧弹簧1圈），重新测试，前2次没报卡纸，之后还是恢复到以前故障。

5. 最后又再次拆开输稿器检查，发现控制搓纸辊收起的一个扭簧断了（如上图所示），导致搓纸辊搓完最后一张纸后不能完全收起来，因此显示还有纸张的错误信号，出现了卡纸故障。

6. 更换新的扭簧，故障排除。

问题总结：输稿器很少坏，而且出现故障一般都是卡纸，比较容易排除，出现类似问题还是主要检查传感器，主控制板，最后再检查此弹簧，此弹簧比较难拆，需要花费不少时间，大家以后遇到此问题，可做相应参考。

适用机型：bizhub 200/250 Di2510/3010/3510故障描述（如方便请附加图片）：机器显示第二纸盒缺纸，但可识别第二纸盒纸张尺寸。

问题分析：检查机器第二纸盒已放置纸张，但当纸盒推入后机器无纸盒提升动作同时操作面板显示第二纸盒缺纸符号，怀疑纸盒到位感应器检测出错，无法正确检查出第二纸盒已经推进，从而不进行纸张提升动作但尺寸检测已正确执行。

纸盒到位靠机器内部白色杠杆被压下来检测（如下图箭头所示）：现场手动按下该白色杠杆，机器出现提升动作，说明机器提升系统工作正常，故障原因应该为纸盒推入不到位或变形导致杠杆检测幅度不足。

前段时间维修一台柯美423复印机，故障是二纸盒和手送台卡纸，用一纸盒没问题，用二纸盒和手送台时纸马上出定影时就停住了，显示定影卡纸，但不是每张都卡，不卡纸时纸上会有一条与走纸方向垂直的折痕。

复印机卡纸问题很常见，说大不大，但有时维修起来很麻烦，这台机器的卡纸问题维修经历了半个月，前后跑了将近10趟，最终问题的解决很简单却又意想不到，现在把整个维修过程和大家分享一下，共同进步吧。

故障分析：1、使用一纸盒没问题，说明从对位到定影出纸都没有问题。

2、二纸盒和手送台都卡纸，而且现象一样，说明二者的共同纸路有问题，二者的共同纸路就是从中继到对位这一段。

维修过程：1、第一次维修时，把二纸盒和手送台的搓纸轮清洁一下，然后把中继传感器和对位传感器也清洁了，当时好了，但只好了一天，又出现老故障。

2、该机器的中继离合器、对位离合器、手送进纸离合器通用，第二次维修时把三个离合器相互对调，故障依旧，把三个离合器都打开清洁了一下，里面有很多铁锈，确实挺脏的，清洁后故障仍然没有排除。

这三个离合器无论那个放到对位位置都没问题，还是一纸盒好用，二纸盒和手送卡纸。

回来后和其他同事商讨时，他们说中继的问题多些，不行换个新的离合器试试。

3、带着新的中继离合器上门，希望是这个东西的问题，换上就好，但还是心里没底，此时已经上门好几趟，时隔一个礼拜了，再搞不好怎么向用户交代。

换上新的离合器故障依旧，快要崩溃了，于是静下心来有从新分析故障，纸上为什么会有一条折痕呢，这条折痕应该是纸从进纸到对位这段产生的，一纸盒复印完好，排除对位，问题又一次集中到中继，离合器新的，那么会不会是中继传感器坏了呢，代码检测传感器好的，那么会不会是传感器老化，复印时走纸速度快，传感器有延时呢，于是决定换个传感器试下。

4、带上新的传感器上门，这一次信心满满，一定手到病除。

中继组件已经拆了无数次，不费力气传感器很快换上，开机复印，故障依旧，这一次彻底崩溃了，决定撤退，改日再战。

美能达EP-1052（4）复印机五例故障维修技巧
王志坚
【期刊名称】《办公设备技术与信息》
【年(卷),期】2004(000)002
【摘要】一台EP-1052复印机复印至16万张左右时，在更换载体后出现C0010故障代码，机器伴有运转噪音大，出纸有折叠现象，复印图像与出纸垂直方向有不规则的虚行。

当关闭电源，重新开启电源，故障代码消除，待复印几张后，又会出现上述故障状态，当重新关闭电源，再打开电源，故障代码不消失。

【总页数】3页(P19-20,38)
【作者】王志坚
【作者单位】山东省莱阳农学院原子能利用实验站
【正文语种】中文
【中图分类】TS951.47
【相关文献】
1.美能达模拟低速复印机常见故障处理 [J], 王志坚
2.美能达EP-1052/4复印机故障维修五例 [J], 王志坚
3.美能达EP-1052(1054)复印机常见故障检修技术 [J], 于兴华
4.柯尼卡美能达bizhub数码复印机 [J], 刘梅
5.美能达复印机故障代码 [J], 徐澄
因版权原因，仅展示原文概要，查看原文内容请购买。

美能达复印机系列故障{工程师}处理笔记美能达, 系列故障, 复印机, 笔记, 工程师分享美能达复印机系列故障{工程师}处理笔记!________________________________________●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 电气现象: 在自动选纸(Auto paper)模式下,不能检测11x15规格原稿.原因: 11x15规格原稿不是标准原稿,不能自动检测.解决方案: 1.用手动模式选择缩放倍率及纸张尺寸;2.使用工作记忆输入,缩放倍率: ×0.773, 纸张:Letter L●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: ST-211故障类型: 代码现象: 分页器卡纸,显示故障代码C0b31原因: 分页器内挡纸拨杆歪斜,拨杆驱动电机烧坏.解决方案: 检查发现拨杆驱动蜗杆上的传动皮带弹簧相对驱动电机位置不对.造成传动时皮带张力不正确,引起拨杆歪斜.蜗杆被拨杆卡住,使驱动电机烧坏.应在电机侧距电机顶端10-75mm处安装弹簧.重装弹簧,更换电机.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AF-5故障类型: 机械现象: 主机面板显示输稿器处于开启状态,使输稿器AF-5无法使用.原因: 安装在主机上部左前位置的磁力传感器S108(Reed Switch)插头连接线束松动.使在输稿器合上时(同时原稿放置在输稿器输纸部)该传感●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 电气现象: 新机安装面板无显示原因: PWB-C板不良解决方案: 更换●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 电气现象: 故障代码C0F22,更换鼓,刮板及发动粉后,做ATDC调整做"F5"时,曝光灯不亮并出代码原因: AIDC控制失效解决方案: 如执行F5时,出现代码C0F22,检查显影器内碳粉与发动粉的比值,如T/C值偏小或过高,都不能进行F5.维修员应通过检查副本浓度进行判断,如浓度低适当加粉;如浓度过高,适当复印几张黑板.然后执行F5测试.如上述情况正常,检查线束连接及AIDC传感器,PWB-A是否处于正常状态.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 在100帐号复印中,当达到复印上限时仍可继续双面复印(SED-KB-010595)原因: 使用旧的firmware解决方案: 升级Firmware●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 代码现象: C0b60原因: 纸格支撑弹簧变形解决方案: 调整纸格支撑弹簧组件●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 图像有重叠现象(SED-KB-020153)原因: 定影清洁纸辊旋转量小于标准量解决方案: 升级固件●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 电气现象: 开机面板无显示原因: U8未插到位解决方案: 重新将U8插到位●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di251/351页码,2/27故障类型: 打印现象: 设置部门管理密码后无法打印,取消设置密码,打印正常.原因: 未在打印属性中设定管理密码.解决方案: 在打印属性的菜单按钮上点击"JobManagement"项,然后用鼠标在"Security"的"Account Code"方框选中,输入所设的部门管理密码.最后点击"确定"按钮即可.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 电气现象: 故障代码C0000原因: 由清洁刮板收集的废粉,在废粉通道堆积,使废粉运送轴驱动齿轮传动阻尼增大,使主马达转动失效,出现代码C0000.解决方案: 维修员在更换废粉收集瓶时,应查看废粉收集通道是否畅通.如有废粉堆积在通道里,应及时清除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 电气现象: Vg调整值在执行F5操作后自动复位到0,产生模糊图像.(SED-KB-010292)原因: 使用旧的Firmware解决方案: 升级Firmware,在F5操作后检查感光鼓计数器并且在"Vg level"中输入正确的值.0-50小时:缺省/50-100小时:+1/100-200小时:+2.Sun Lu/Shg/mik●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本浅原因: 补粉马达损坏解决方案: 更换马达●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6001故障类型: 副本质量现象: 副本有黑带原因: 使用酸性纸,酸性纸的主要成份"TalC"吸附到感光鼓表面使感光鼓的充电性能受到影响,进而影响副本质量.解决方案: 维修人员应向用户说明使用酸性纸的危害性,请用户使用中性纸.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 机械现象: 定影部卡纸(SED-KB-020016)原因: 定影组件驱动联结齿轮损坏导致卡纸解决方案: 更换齿轮Sun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di181故障类型: 图像质量现象: 打印和复印时,副本有黑条和黑块原因: 主冲电栅网内侧一勾未安装好解决方案: 将栅网装好●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 机械现象: 进纸处噪音.原因: 搓纸轮(4426-3128-02)及分离垫片(4408-0751-01)磨损.造成原稿搓纸时出现噪音.解决方案: 维修人员应对该搓纸轮及分离垫片进行定期清洁保养.当复印量已达到一定数量时,如发现搓纸轮及分离垫片磨损,应及时更换.更换上述搓纸轮及分离垫片后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 图像歪斜原因: 激光组件位置不良解决方案: 重新调整激光组件位置●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2010故障类型: 副本质量现象: 副本沿CD方向影像浓度与原稿比较偏淡.原因: 扫描架导轨,扫描架轴及轴承,扫描架驱动齿轮脏.解决方案: 清洁光学部相关部品.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6000故障类型: 卡纸现象: 连续多张复印时出卡纸故障.原因: 纸路输纸传感器及同步轴传感器挡杆扭簧刚度不够.解决方案: 在连续多张复印时出卡纸故障,应通过技术维修模式查看卡纸故障是否发生在输纸部或同步轴部.如发生在上述部位,应主要检查传感器位置,挡杆是否磨损及扭簧刚度是否足够.上述扭簧材料早已更改.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: ST-213故障类型: 电气现象: 面板显示'将纸张从分页器上取出',无法消除.原因: 分页器中不分页模式接纸盘上的两块小薄膜片被纸屑污染,使分页器上接纸盘无纸探测传感器将该薄膜误测为纸张,从而在面板上显示"将纸张从分页器上取出"信息,且无法消除.解决方案: 清洁两块小薄膜片.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 电气现象: 输稿器断电且出故障代码C0020原因: 在抬起及合上输稿器时,对输稿器后部与主机连接的线束产生拉力,使线束内有关导线被拉断.进而造成输稿器断电,且出故障代码C0020.解决方案: 修复线束或更换该线束(4475-6801-01).●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本影像模糊.原因: 因使用环境潮湿,使感光鼓表面受潮,进而影响鼓表面充电效果,使副本影像模糊.解决方案: 在雨季及天气潮湿情况下,开机时如副本影像模糊可以使用面板上的感光鼓防潮键,以提高鼓表面温度,进而保证副本质量.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 当双面器没有归位时单面卡纸故障无法复位(SED-KB-010430)原因: 使用旧的Firmware解决方案: 升级Firmware●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP2030故障类型: 副本质量现象: 选第二纸盒搓纸时,副本歪斜.原因: 第二纸盒搓纸轮损坏.(磨损)解决方案: 发生副本歪斜故障时,应查看纸张发生歪斜的部位.是处于搓纸部,同步轴,转/分组件部位还是纸张传送部位.针对不同部位进行检查.经查故障发生在搓纸部,搓纸轮损坏.更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 漏载体原因: 鼓轴位置不良解决方案: 按照美能达公司提供的操作指南,在鼓轴后端追加垫片●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6001故障类型: 机械现象: 噪音原因: 光学部冷却风扇马达(M17)的叶片移到前部,使固定马达的螺钉与风扇叶片接触,进而产生噪音.解决方案: 在固定风扇马达(M17)的螺钉上安装E型圈,重新向后部方向调整马达叶片的位置.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 复印品有黑道原因: 充电架损坏解决方案: 更换●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di251/351故障类型: 机械现象: 卡纸,定影不良原因: 下定影辊损坏解决方案: 更换下定影辊●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 当选择"照片模式"为缺省模式后,开机后复印和打印仍然是"文本模式",直到重新选择照片模式.(SED-KB-010560)原因: 使用旧版本Firmware解决方案: 升级Firmware.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 其他现象: 分页器不工作原因: 分页器主板坏解决方案: 更换分页器主板●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本输纸方向影像倍率不对原因: 机器调整模式中有关参数发生变化.解决方案: 当副本倍率不对时,应查看是与输纸垂直方向还是平行方向倍率不对.如垂直方向倍率不对,应检查固定灯架与钢丝绳的螺丝是否松动,灯架相对于钢丝绳位置是否发生变化.如灯架位置发生变化,应将其恢复到原始位置.还应将机器调整模式中的参数数值与前门上记录的调整数值相比较,查看是否有变化.如有变化,应将其恢复到前门上记录的数值.该机参数根据前门记录值重●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 副本质量现象: 副本脏原因: GEAR(18t)损坏解决方案: 更换齿轮●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1083故障类型: 卡纸现象: 出纸口卡纸原因: 出纸感应器挡杆弹簧位置不正确.解决方案: 检查上定影辊分离爪是否脏或失效.出纸感应器PC53挡杆动作是否正常,弹簧位置是否正确.取出卡纸时,注意不要使挡杆及弹簧偏离位置.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 副本质量现象: 副本虚原因: 使用酸性纸解决方案: 更换复印纸●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6000故障类型: 副本质量现象: 副本沿输纸方向有黑线.原因: 在纸张分离时,发动粉或碳粉落到感光鼓分离爪的端部.进而使其粘附在感光鼓表面,使刮板不能与鼓保持良好接触,造成副本沿输纸方向有黑线.解决方案: 1.更换感光鼓分离爪.2.在每次PM或CM时,对鼓分离爪进行清洁.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2080故障类型: 副本质量现象: 在副本上有碳粉留下的痕迹.原因: 清洁刮板的防漏胶片弯曲变形,造成刮板的碳粉漏到纸上.解决方案: EP2080及EP3000有影像控制功能.执行该功能时,会在感光鼓上产生黑带,用于AIDC感应器探测碳粉浓度.当刮板清洁这条黑带时,造成碳粉落到胶片上,引起胶片片弯曲.维修员应注意刮板的清洁保养.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 电气现象: C0F30原因: ATDC感应器损坏解决方案: 出现C0F30代码,如开关前门不能消除,应在开机状态下检查ATDC传感器对PWB-A是否有信号输出(主板上PJ10A-3与GND之间).如无输出,检查ATDC传感器和主板间的线束连接.如有信号输出(PJ10A-3与GND之间的电压处于DC0.5V和DC4.5V之间),可以判定PWB-A损坏.经维修员检查,ATDC传感器对主板PWB-A无输出,线束连接正常,判断ATDC传感器损坏.更换ATDC传感器.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 副本质量现象: 副本图像浓度高原因: HV1损坏解决方案: 图像浓度高时,应检查F8数值是否与前门记录的数值一致.如不一致,将其改为前门数值.如显影器内碳粉过多,应适当印几张黑板.如F8数值正常及显影器内碳粉比例也正常,再检查栅压及偏压数值是否正常.检查发现高压板HV1输出不稳定.更换高压板HV1.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 电气现象: PF115/C306/C306L中有纸,显示屏显示无纸(SED-KB-010050)原因: 纸张检测感应器通信不良解决方案: 升级固件(如果不行,更换感应器)●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 代码现象: C0200或副本有白带和黑带原因: 转分组件漏电及由高压板通向充电,转分电极的固定在机架上的端子塑料座漏电引起C0200及副本上出现白带和黑带故障.解决方案: 当天气潮湿时,维修员应注意对充电,转分组件及机架上端子塑料座的清洁保养工作.如转分电极间断性漏电,会造成副本有白带.更换固定在机架上的端子塑料座后,故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP3000故障类型: 代码现象: 出故障代码C0600原因: 马达控制板PWB-F损坏.解决方案: 该故障代码表示扫描驱动故障.应检查PWB-F板上的插头是否插好,牢固.用纸张将原位传感器PC81遮住,测量PWB-A上的PJ39-1与GND间的电压是否从DC5V变为DC0V,如是,应检查PWB-A及扫描钢丝绳是否过载,如否检查原位传感器PC81.如上述情况正常,应检查PWB-F板及扫描马达M4.经查马达控制板PWB-F损坏.更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 机械现象: 定影部卡纸(SED-KB-020003)原因: 碳粉粘在定影导板处导致纸张起皱和卡纸解决方案: 清洁导板●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 电气现象: 在A4横送及倍率为100%状态下,扫描回程速度有时变慢.原因: 扫描驱动马达M2在扫描回程时不能正确读取马达驱动脉冲,因而不能在标准脉冲数内检测扫描原位,进而使回程速度变慢.如不定期清洁扫描架导轨及支撑轴,不适当添加润滑脂也会影响其扫描回程速度.解决方案: 1.将倍率从1改为0.999或1.001再检查扫描回程速度;2.对扫描架支撑轴及导轨进行清洁并适当添加润滑脂;3.更换M2(9314-1611-41) seal(1156-1505-01)及rail(1156-1315-01)后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 电气现象: 出故障代码C0520.原因: 控制定影灯工作状态的可控硅开关SSR1损坏.解决方案: 在机器出C0520时,应查看在机器预热后,定影灯是否仍然亮.如是仍然亮,应检查主板PWB-A上的PJ7A-2和GND之间的电压是否保持DC0V.如是,应检查PWB-A主板,如否应检查SSR1.经检查发现SSR1损坏,更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 代码现象: C0910原因: 主板PWB-A损坏.解决方案: C0910代码表示第二纸盒纸张提升故障,可以通过技术维修模式'I/O'检查中'部件检查'项目检测PWB-A (IC3A)APB2的输出电平值是否正常来判断纸张提升限位传感器PC66是否失效.传感器被挡杆遮住输出电平值L, 没有遮住输出电平值应为H.如传感器正常,检查PWB-A板是否损坏.更换PWB-A板后,机器正常.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2050故障类型: 机械现象: 噪音原因: 噪音来自于定影部.由于定影温度较高,使长期处于较高温度下的出纸辊变形,因此在定影部产生噪音解决方案: 如机器在使用过程中出现噪音,应先查看噪音由机器的哪个部位引起,再检查相关部位零件是否处于正常状态.一般情况,噪音主要由风扇电机,齿轮传动及轴与轴承的相对转动引起.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 图像质量现象: 复印品有黑条原因: 光路脏解决方案: 清洁●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 卡纸现象: 原稿卡纸原因: 输稿器出纸部与定位传感器对应的垫片(4426-3503-01)脏.当原稿通过时,传感器不能正常接收反射光,进而使该传感器不能正确检测原稿长度,造成卡纸故障.解决方案: 对垫片(4426-3503-01)进行清洁.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 副本质量现象: 副本沿送纸方向有黑线.原因: 使用纸屑多的复印纸时,在同步轴处的纸屑去除器清洁纸屑能力有限,使纸屑吸附在同步轴上,复印时纸屑粘附在清洁刮板上,刮板不能有效清洁残留在感光鼓表面的碳粉,从而使副本沿输纸方向有黑线.解决方案: 维修人员应定期清洁纸屑去除器,搓纸轮,同步轴及导纸板,才能有效降低机内纸屑量,保证良好的复印质量.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2010故障类型: 副本质量现象: 影像密度低原因: 发动粉受潮解决方案: 引起影像密度低的因素有:感光鼓老化,显影器内碳粉与发动粉比值,发动粉老化或受潮.在环境湿度高的情况下,发动粉受潮,充电电荷量增加使吸附到感光鼓表面的粉量减少,导致影像密度低.更换发动粉后,问题得以消除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2080故障类型: 卡纸现象: 出纸部卡纸原因: 出纸部传感器挡杆动作不灵活,时序误差大,进而出现卡纸故障.解决方案: 重新设置机器出纸部传感器挡杆弹簧,使挡杆动作灵活,避免时序误差,进而消除出纸部卡纸故障.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP6000故障类型: 电气现象: 操作面板显示屏闪动.原因: PWB-B线路板损坏.解决方案: 出现显示屏闪动现象时,应检查操作面板与相关线路板,电源板的线束连接是否可靠,及相关线路板是否失效.经维修人员现场检查发现PWB-B板损坏,更换后机器恢复正常状态.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 电气现象: 副本影像浓度高原因: 高压板HV1损坏解决方案: 影像浓度高时,应检查F8数值是否与前门记录的数值一致.如不一致,将其改为前门数值.如显影器内碳粉过多,应适当印几张黑板.如F8数值正常及显影器内碳粉比例也正常,再检查栅压及偏压数值是否正常.检查发现高压板HV1输出不稳定.更换高压板HV1●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AF-5故障类型: 其他现象: 使用送稿器时,原稿背面有搓纸轮留下的印记.原因: 多张原稿被搓进防多张传送垫板处,造成原稿上的碳粉粘附到原稿背面.解决方案: 向下调整第一分离挡板,调整第二分离挡板与分离轮间隙.防止多张原稿被输送到传送垫板部位.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本影像沿输纸方向被拉长.原因: 显影器磁辊两端间隙轮磨损,造成磁辊与感光鼓间隙减小,进而影响副本质量.解决方案: 更换显影器磁辊两端间隙轮.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 打印现象: 打印出现乱码原因: 打印电缆超长解决方案: 更换打印电缆●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 副本质量现象: 副本部分发虚原因: 间隙轮磨损解决方案: 对于复印品质量,一般先检查感光鼓上的影象是否正常.如鼓上影像正常,应考虑纸张是否受潮,转分是否漏电,转分电极丝是否脏.复印量较大时,检查间隙轮是否磨损.如发现间隙轮磨损,更换磁辊两端的间隙轮,故障解决.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 卡纸现象: 原稿放在输稿器输纸盘时,按主机复印键,输稿器不搓纸.原因: AFR-13主板PWB-A损坏.解决方案: 在发生输稿器不搓原稿故障时,如面板显示纸张尺寸不符信息时,说明输稿器相对主机位置不正确.当面板不显示任何信息时,应检查输稿器与主机连接的相关线束,输稿器主板PWB-A,搓纸部传感器.经查输稿器主板PWB-A损坏.更换后机器回复正常状态.FengJun Wang/Shg/mik创建于:2002-12-20●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 机械现象: 混合原稿模式,使用FN-503双面复印,双面器可能卡纸(SED-KB-010053)页码,20/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...原因: 使用旧的Firmware解决方案: 升级FirmwareSun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP3000故障类型: 电气现象: 原稿尺寸检测功能失效原因: 原稿尺寸自动检测传感器线路板损坏.解决方案: 如原稿尺寸检测功能失效,先进入技术维修模式,选择F7模式进行自动检测.检测后,如仍然不能实现该功能,在配有送稿器时,可以通过查看技术维修模式中自动送纸功能是处于' 公制/英制'状态还是'公制'状态.如处于'公制'状态,应将其改为'公制/英制'状态.如经过上述检测后,仍然不能恢复该功能,应检测线束连接,传感器及传感器线路板.ming pan/WM/minoltachina创建于:2002-05-08●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di251/351故障类型: 其它现象: 在高湿度地区,当预热后纸张立即输出,可能会定影不良(SED-KB-010213)原因: 湿度高解决方案: 等待十分钟Sun Lu/Shg/mik创建于: 2002/07/11●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550页码,21/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...故障类型: 机械现象: 感光鼓转动产生噪音(SED-KB-010388)原因: AIDC导板和感光鼓的一个角发生接触解决方案: 重装时让导板和感光鼓之间产生0.5mm间隙Sun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 副本质量现象: 白版原因: 转分电极座漏电解决方案: 副本白版问题涉及到的部品有:充电架,转分电极组件及高压HV1.维修时,先拆下充电架,转分电极组件,查看是否受潮.如充电架或转分电极座受潮,就会导致副本白版现象.现场检查发现由于转分电极座漏电造成白版故障.更换转分电极座.ming pan/WM/minoltachina创建于:2002-03-26●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP6000故障类型: 卡纸现象: 连续多张复印时出卡纸故障原因: 纸路输纸传感器及同步轴传感器挡杆扭簧刚度不够.解决方案: 在连续多张复印时出卡纸故障,应通过技术维修模式查看卡纸故障是否发生在输纸部或同步轴部.如发生在上述部位,应主要检查传感器位置,挡杆是否磨损及扭簧刚度是否足够.上述扭簧材料早已更改.ming pan/WM/minoltachina创建于: 2002-07-08页码,22/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152f/183f故障类型: 电气现象: 主机开机后网卡没有打开(SED-KB-020138)原因: 可能发生解决方案: 重新开关机Sun Lu/Shg/mik创建于: 2002/06/28●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 无电源现象: F/W下载后主机开机无电源(SED-KB-010495)原因: 不正确的固件升级操作导致故障发生解决方案: 参考技术情报:SED-TI-01053Sun Lu/Shg/mik创建于: 2002/05/21●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 图像质量现象: 副本纸头黑原因: 转印导板调整位置偏高,机器后部转印架上有碳粉污渍解决方案: 调整转印导板位置,调高分离电压值,清洁机器Sun Lu/Shg/mik创建于: 2002/07/22●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列页码,23/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...型号: Di152/183故障类型: 机械现象: 新机安装有异响原因: IU组件未装到位解决方案: 重装IU组件Sun Lu/Shg/mik创建于: 2002/09/13●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本图像上有污点原因: 废粉薄膜变形解决方案: 更换废粉薄膜Sun Lu/Shg/mik创建于: 2002/08/19●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 电气现象: 翻转部卡纸或出C-11FE/C-1334(SED-KB-010051)原因: 双面复印时翻转进入感应器通信不良解决方案: 升级Firmware.Sun Lu/Shg/mik创建于: 2002/05/22●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP5000故障类型: 代码现象: C0b60原因: 两片纸格和PWB-A损坏,使纸格移动失效页码,24/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...解决方案: 更换PWB-A,纸格ming pan/WM/minoltachina创建于:2001-09-13●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: AFR-13故障类型: 卡纸现象: 原稿被折角输出.原因: 原稿停止位置相对原稿横向标尺方向产生偏离.解决方案: 通过调整送稿器AFR-13上的原稿传送导纸板的位置,重新确定原稿停止位置,使其停止位置相对横向标尺方向正确定位.这样传送原稿时,原稿边缘不致与相关部件发生干涉,从而防止原稿被折角.ming pan/WM/minoltachina创建于:2002-04-10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本中部浅原因: 由于补粉传动杆断,无法补粉解决方案: 更换补粉杆Sun Lu/Shg/mik创建于: 2002/08/19●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 电气现象: 出代码C0500原因: 热保险不良解决方案: 更换页码,25/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...Sun Lu/Shg/mik创建于: 2002/10/21●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 副本质量现象: 副本黑条原因: 在显影盖板薄膜片上有杂质,导致新机安装时感光鼓损伤.解决方案: 因国内运输的因素,在新机安装前维修员在开机前应先将显影组件取出,检查是否有杂质落在显影组件上及螺钉是否松动.ming pan/WM/minoltachina创建于:2002-04-10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: S-209故障类型: 卡纸现象: 分页器内卡纸原因: 分页器页片端部与螺旋轴接触的销子断裂,使页片不能移动,进而造成卡纸故障.解决方案: 应注意检查螺旋轴上的螺旋槽内是否有杂质,并应定期清洁.重新安装页片后故障排除.FengJun Wang/Shg/mik创建于: 2002/09/10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: AFR-13故障类型: 机械现象: 原稿多送原因: 固定第1,第2纸张分离挡板的扳金件弯曲变形,造成第2纸张分离挡板上翘,与分离挡块干涉,进而使挡块向上翘起.这样,当送稿器搓纸张时,页码,26/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...就会出现原稿多送现象.解决方案: 用砂纸将分离挡块上面对第2纸张分离挡板的斜面磨掉部分塑料,使两零件间不会发生接触现象.从而防止原稿多送的现象.ming pan/WM/minoltachina创建于: 2002-05-13页码,27/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...器不能正常检测,面板显示输稿器处于开启状态.解决方案: 出现这类故障时,应先查看输稿器相对主机的安装位置及输稿器与稿台玻璃的间隙.如安装位置及相对间隙不正确,应及时加以调整.如上述情况正常,检查磁力传感器S108极其连线是否正常,经查插头连接线束松动,重新连接后故障排除.FengJun Wang/Shg/mik创建于:2002-11-25●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: PF-5D故障类型: 代码现象: C0d00,双面器内前后挡纸导板原位检测有效原因: 双面器内过多的纸屑造成纸张前后挡纸导板传动机构阻尼增大,使导板不能按时序返回原位,出现故障代码解决方案: 当电源开关打开,前门开关,双面器被拉出后再推入机器内,取消双面复印模式时,双面器内前后挡纸导板传动机构都要进行导板原位检测,使导板返回原位.平时应注重双面器内的清洁,及时清除机器纸屑.ming pan/WM/minoltachina。
