炉外精炼工(高)计算

  • 格式：rtf
  • 大小：62.09 KB
  • 文档页数：7

1、(高级工,计算题,难,无,核心要素,标准库)

VOD精炼1Cr18Ni9Ti，钢水量为30000kg，包中取样分析：Cr＝17.30%，Ni＝10.10%，

Mn＝1.00%，铬铁含铬67%，镍含量99.50%，锰铁含锰96%，钛铁含钛30%(不考虑回收

率)根据分析与钢水量加入合金总量1832kg，其中铬铁569kg、镍312kg，锰铁102kg，

钛铁849kg，验算加入合金后成品铬量、镍量、锰量、钛量是多少？

解：验算如下：

成品铬量＝[(30000×17.3%)+(596×67%)]/(30000+1832)＝17.5%

成品镍量＝[(30000×10.1%)+(312×99.5%)]/(30000+1832)＝10.50%

成口锰量＝[(30000×1.00%)+(102+96%)]/(30000+1832)＝1.25%

成品钛量＝849×30%/(30000+1832)＝0.80%

答：加入合金后的成品铬量为17.5%，成品镍量为10.50%，成品锰量为1.25%，成品

钛量为0.80%。

2、(高级工,计算题,难,无,核心要素,标准库)

VOD冶炼软铁时，钢水量为30t，入罐时，渣量为1%，Ls＝100，钢液含[S]入＝0.01%，

精炼过程中，渣料等外来材料带入3kg硫，精炼结束后，渣量为3%，渣中硫(S)出＝

0.40%，求精炼结束后，钢渣间硫的分配比Ls出和钢液含硫量[S]出？(不考虑冶炼过

程中S的挥发)

解：(1)入罐时炉渣中含硫量：根据Ls＝(S)/[S]

(S)入＝Ls[S]入＝100×0.01%＝1%

(2)入罐时的总硫量：

入罐时的总硫量＝[S]入+(S)入·1/100＝0.01%+1%×1/100＝0.02%

(3)精炼过程中外来硫量：

外来硫量＝3/30000×100%＝0.01%

(4)出罐钢液含硫量：

[S]出＝入罐总硫量+外来硫量-(S)出·3/100

＝0.02%+0.01%-0.40%×3/100

＝0.018%

(5)精炼结束后，硫的分配比为：

Ls出＝(S)出/[S]出＝0.40%/0.018%＝22.22 答：精炼结束后，硫的分配比Ls出为22.22；[S]出为0.018%。

3、(高级工,计算题,难,无,核心要素,标准库)

出钢量按73t，钢水中氧为700ppm，理论计算钢水全脱氧需要加多少千克铝？(保留

一位小数)

解：2Al ＋ 3[O] ＝ Al2O3(S)

2×27 3×16

X 73×1000×0.07%

X＝(2×27)/(3×16)×73×1000×0.07%＝57.5kg

答：需要加入57.5kg铝。

4、(高级工,计算题,较易,无,核心要素,标准库)

计算Q235B钢的液相线温度，已知钢液中元素含量C：0.18%、Si：0.22%、Mn：0.5%、

P：0.025%、S：0.03%、Cu：0.05%，其余成分不计，各元素含1%对钢液凝固影响值

分别为90、6.2、1.7、28、40、2.6，纯铁熔点是1539℃。

解：T液＝1539-0.18×90-0.22×6.2-0.5×1.7-0.025×28

-0.03×40-0.05×6

＝1519℃

答：Q235B钢的液相线温度是1519℃。 5、(高级工,计算题,难,无,核心要素,标准库)

加热精炼CrWMn钢，钢水量为37500kg，包中取样分析：Cr＝0.65%，W＝0.95&，Mn

＝0.40%，问应加入多少铬铁、钨铁、锰铁才能使钢中的Cr＝1.05%，W＝1.40%，Mn

＝0.95%，铬铁含铬67%，吸收率为95%，钨铁含钨量为75%，吸收率为90%，锰铁含量

锰65%，吸收率为98%。(计算后取整数)。

解：FeCr加入量＝37500×(1.05%-0.65%)/[(67%-1.05%)×95%]＝239kg FeW加入量＝37500×(1.40%-0.95%)/[(75%-1.40%)×90%]＝255kg

FeMn加入量＝37500×(0.95%-0.40%)/[(65%-0.95%)×98%]＝329kg

答：故应加铬铁239kg，钨铁255kg，锰铁329kg。

6、(高级工,计算题,难,无,核心要素,标准库)

精炼4Cr9Si2钢，钢水量38500kg，包中取样分析：Cr＝8.50%，Si＝2.20%，问应加

多少铬铁、硅铁才能使钢中Cr＝9.00%，Si＝2.60%？铬铁含铬67%，硅铁含硅72%，

铬的吸收率95%，硅铁吸收率90%。(计算结果取整数)

解：根据钢水量包中分析情况计算合金加入量

一次FeCr加入量＝[38500×(9.00%-8.50%)]/[(67%-9.00%)×95%]

＝349kg

一次FeSi加入量＝[38500×(2.60%-2.20%)]/[(72%-2.60%)×90%]

＝247kg

二次FeCr加入量=[247×(9.00%-8.50%)]/[(67%-9.00%)×95%]＝2.2kg

二次FeSi加入量＝[349×(2.60%-2.20%)]/[(72%-2.60%)×90%]＝2.2kg

FeCr加入量＝349+2.2＝351.2kg≈351kg

FeSi加入量＝247+2.2＝249.2kg≈249kg

答：应加入FeCr为351kg，FeSi为249kg。 7、(高级工,计算题,中等,无,核心要素,标准库)

冶炼25MnSi钢，终点残余锰为0.05%，锰铁锰含量60%，锰的吸收率按90%计算，钢水

量为25t，确定锰铁加入量是多少？

解：锰铁加入量＝([钢种锰含量中限]%-[终点残余锰]%)/

(锰铁回收率×锰铁中锰含量)×钢水量×1000

＝[(1.4%-0.05%)/(90%×60%)]×25×1000

＝625kg

答：锰铁加入量为625kg。

8、(高级工,计算题,难,无,核心要素,标准库)

某钢水无对氢溶解度有影响的元素，[H]为10ppm，求使[H]降到1ppm所需真空度为多

少？(已知1/2H2(g)＝[H]，LgKH＝-1905/T-1.591，钢水温度1600℃)

解：LgKH＝-1905/1873-1.591＝-2.6081

KH＝2.4655×10-3

2][%HHPHK

PaatmKHPHH167106451.1)104655.2/(10[)/]([%323422 答：所需真空度为167Pa才能将[H]降到1ppm。

9、(高级工,计算题,较难,无,核心要素,标准库)

某钢种脱碳末期碳含量0.0065%，如果合金化过程加入1800kg碳含量0.05%硅铁，加

入1000kg碳含量0.02%板边，其它合金含碳不计。计算钢水碳含量。(钢水量为100t，

吸收率95%)

解：硅铁碳量：1800×0.05%＝0.9kg

板边碳量：1000×0.02%＝0.2kg

总碳量：0.9+0.2＝1.1kg

增碳量：(1.1×95%/100000)×100%＝0.001%

碳含量：0.0065%+0.001%＝0.0075%

答：钢水碳含量是0.0075%。

10、(高级工,计算题,中等,无,核心要素,标准库)

某硅钢硅含量目标值为3%，钢水量80t，问需要加入75%硅铁多少kg？(吸收率按96%，

初始[Si]忽略不计)

解：硅铁加入量＝[3%/(75%×96%)]×80000＝3333kg

答：需要加入75%硅铁3333kg。

11、(高级工,计算题,难,无,核心要素,标准库)

某炉钢水温度为1600℃，如果用铝脱氧将氧含量由0.12%降到0.002%，计算1吨钢液

需加铝多少千克？(KAl＝[Al%]2·[O%]3＝1.55×10-14)

解：2[Al] + 3[O] ＝ Al2O3(S)

2×27 3×16

X (0.12-0.002)

X＝0.13275%

1600℃时与[%O]＝0.002%平衡的铝含量：

KAl＝1.55×10-14 %0014.0)002.0/1055.1(%][314Al 1吨钢液加铝量：1000×(0.0014%+0.13275%)＝1.34kg

答：1吨钢液需加铝1.34kg。

12、(高级工,计算题,难,无,核心要素,标准库)

某铸机断面250mm×1300mm，典型拉速1.0m/min，钢水量为75t，计算其浇注时间。(钢

坯密度7.4×103kg/m3，保留整数)

解：t＝(75×103)/(0.25×1.3×7.4×103×1.0)＝31min

答：浇注时间为31min。

13、(高级工,计算题,较难,无,核心要素,标准库)

如果Cu在钢液中含量为0.3%，实验测得在1540℃时，Cu溶于Fe中时K＝53Pa，问真空

度为2.67Pa时，钢液中的Cu能否蒸发？

解：P＝KC＝53×0.3＝15.9Pa

Pcu＝15.9Pa＞2.67Pa，Cu可以蒸发

答：钢液中的Cu可以蒸发。

14、(高级工,计算题,较难,无,核心要素,标准库)

冶炼2Cr13钢，钢液量33000kg，控制成份铬13.2%，炉中成份铬12.4%，Fe-Cr吸收率

95%，Fe-Cr含铬65%，计算Fe-Cr加入量。

合集下载

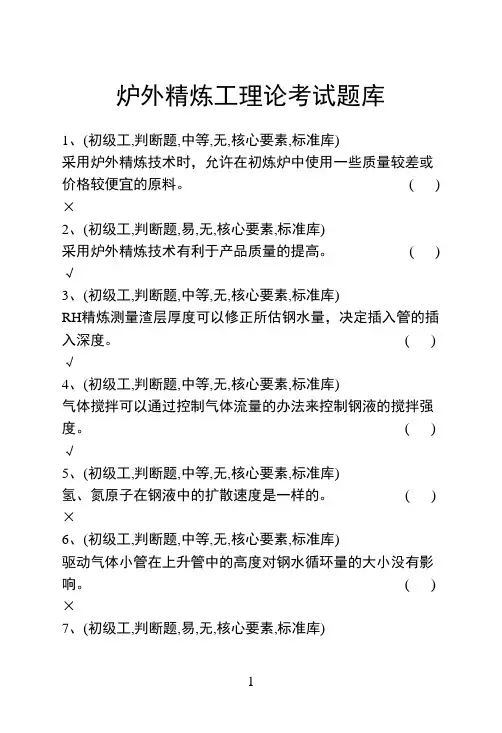

炉外精炼工理论考试题库
