柴油机缸盖螺栓校核

柴油机连杆螺栓的检查：1）外观检查检查螺栓表面有无肉眼可见缺陷，不允许有碰伤、拉毛、变形、裂纹、螺纹损坏和配合松动等缺陷。

2）裂纹检验采用放大镜、着色探伤或磁粉探伤等方法检查螺栓的各圆角、螺纹之间的过渡处有无纹。

3）测量螺栓长度测量螺栓长度以发现螺栓的永久变形。

四冲程柴油机连杆螺栓伸长量超过原设计长度的2%时即应报废换新。

螺栓伸长或出现颈缩大多是安装时用力过大所致，或因柴油机发生拉缸、咬缸时使连杆螺栓受到过大拉应力的结果。

安装螺栓时，由于错误地认为螺栓旋得越紧越好，以致过分上紧螺母，造成螺栓变形或断裂。

柴油机连杆螺栓为什么是细牙的？1.2.3.提高自锁能力。

因为其螺旋线角度较小，可以更接近调整精度。

达到螺栓顶载荷所需力矩较小。

在容易出现振动的场合防松性更好。

4．细牙螺纹能够更好地拧入薄壁工件，拧入硬制材料也更容易。

柴油机连杆螺栓折断的主要原因：1、安装时螺栓扭力过大连杆螺栓是细牙螺纹精制而成，杆程较长，当螺帽扳到应有紧固程序后，若再加力扳紧仍可扳动。

所以操纵者往往因心理素质差，怕螺栓松动，不安螺栓规定的力矩用扭力表扳手扭紧，而是凭经验用大扳多人一齐用力，有时为能赶上螺栓于螺母的销孔串到一起而多拧半圈，致使螺栓承受过大的拉应力而产生拉伸变形。

2、安装前对螺栓的技术检验不够鉴别螺栓的质量好坏，不能从单方面宏观上检查没问题就可放心使用，而应从每一个细节认真检查，对螺栓的质量及能否重复使用必须具备以下条件：（1）拆修重新组装的螺栓进行磁力探伤检验，在没有仪器检查的情况下，螺栓也要保证不许有裂纹、斑痕及麻点。

（2）因螺栓是采用细牙螺纹，所以螺纹的表面应没有凹痕，毛刺及擦伤。

螺栓的配合表面应保证要求的光洁度。

（3）测量螺栓的拉伸变形的办法，可用千分卡或专用样板测量，螺栓支承面至尾部的长度也可用标准螺栓对照检查，一般变形长度超过2%即应换新。

（4）测量螺栓是否有裂纹的简易方法，可用绳将螺栓吊起，用锤轻轻敲击听其清晰程序辨认好坏。

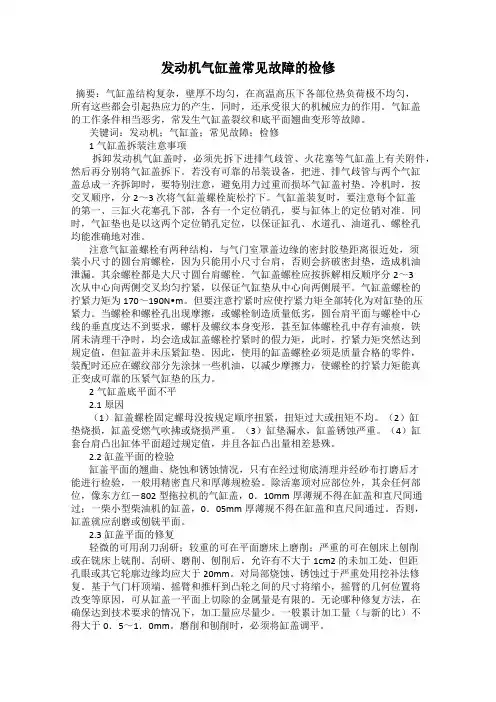

发动机气缸盖常见故障的检修摘要：气缸盖结构复杂，壁厚不均匀，在高温高压下各部位热负荷极不均匀，所有这些都会引起热应力的产生，同时，还承受很大的机械应力的作用。

气缸盖的工作条件相当恶劣，常发生气缸盖裂纹和底平面翘曲变形等故障。

关键词：发动机；气缸盖；常见故障；检修1气缸盖拆装注意事项拆卸发动机气缸盖时，必须先拆下进排气歧管、火花塞等气缸盖上有关附件，然后再分别将气缸盖拆下。

若没有可靠的吊装设备，把进、排气歧管与两个气缸盖总成一齐拆卸时，要特别注意，避免用力过重而损坏气缸盖衬垫。

冷机时，按交叉顺序，分2～3次将气缸盖螺栓旋松拧下。

气缸盖装复时，要注意每个缸盖的第一、三缸火花塞孔下部，各有一个定位销孔，要与缸体上的定位销对准。

同时，气缸垫也是以这两个定位销孔定位，以保证缸孔、水道孔、油道孔、螺栓孔均能准确地对准。

注意气缸盖螺栓有两种结构，与气门室罩盖边缘的密封胶垫距离很近处，须装小尺寸的圆台肩螺栓，因为只能用小尺寸台肩，否则会挤破密封垫，造成机油泄漏。

其余螺栓都是大尺寸圆台肩螺栓。

气缸盖螺栓应按拆解相反顺序分2～3次从中心向两侧交叉均匀拧紧，以保证气缸垫从中心向两侧展平。

气缸盖螺栓的拧紧力矩为170～190N•m。

但要注意拧紧时应使拧紧力矩全部转化为对缸垫的压紧力。

当螺栓和螺栓孔出现摩擦，或螺栓制造质量低劣，圆台肩平面与螺栓中心线的垂直度达不到要求，螺杆及螺纹本身变形，甚至缸体螺栓孔中存有油痕，铁屑未清理干净时，均会造成缸盖螺栓拧紧时的假力矩，此时，拧紧力矩突然达到规定值，但缸盖并未压紧缸垫。

因此，使用的缸盖螺栓必须是质量合格的零件，装配时还应在螺纹部分先涂抹一些机油，以减少摩擦力，使螺栓的拧紧力矩能真正变成可靠的压紧气缸垫的压力。

2气缸盖底平面不平2.1原因（1）缸盖螺栓固定螺母没按规定顺序扭紧，扭矩过大或扭矩不均。

（2）缸垫烧损，缸盖受燃气吹拂或烧损严重。

（3）缸垫漏水，缸盖锈蚀严重。

（4）缸套台肩凸出缸体平面超过规定值，并且各缸凸出量相差悬殊。

受轴向载荷松螺栓连接强度校核与设计受轴向载荷松螺栓连接的基本形式如下图1所示：图1 受轴向载荷松螺栓连接受轴向载荷松螺栓连接强度校核与设计时，按下列公式进行计算：校核计算公式：设计计算公式：许用应力计算公式：式中：――轴向载荷，N；――螺栓小径，mm，查表获得；――螺栓屈服强度，MPa，由螺纹连接机械性能等级决定；――安全系数，取值范围：。

受横向载荷铰制孔螺栓连接强度校核与设计受横向载荷铰制孔螺栓连接的基本形式如图1所示：图1 受横向载荷铰制孔螺栓连接受横向载荷铰制孔螺栓连接的基本计算公式：按挤压强度校核计算：按抗剪强度校核计算：按挤压强度设计计算：按抗剪强度设计计算：式中：――受横向载荷，N；――受剪直径，（＝螺纹小径），mm，查表获得；――受挤压高度，取、中的较小值，mm；m――受剪面个数。

许用应力的计算公式分两组情况，如表1：表1 许用应力计算公式表中：为材料的屈服极限，由螺栓机械性能等级所决定。

受横向载荷紧螺栓连接强度校核与设计受横向载荷紧螺栓连接的基本形式如图1所示：图1 受横向载荷紧螺栓连接受横向载荷紧螺栓连接强度校核与设计的基本公式如下：（1）预紧力计算公式：（2）校核计算公式：（3）设计计算公式：（4）许用应力计算公式：式中：――横向载荷，N；――螺栓预紧力，N；――可靠性系数，取1.1~1.3；m――接合面数；f――接合面摩擦因数，根据不同材料而定。

钢对钢时，为0.15 左右；――螺纹小径，从表中获取；――螺栓屈服强度，MPa，由螺栓材料机械性能等级决定；――安全系数，按表1选用。

表1 预紧螺栓连接的安全系数受轴向载荷紧螺栓连接（静载荷）强度校核与设计受轴向载荷紧螺栓连接的基本形式如图1所示：图1 受轴向载荷紧螺栓连接受轴向载荷紧螺栓连接的基本公式：强度校核计算公式：螺栓设计计算公式：许用应力计算公式：总载荷计算公式：预紧力计算公式：残余预紧力计算公式：式中：――轴向载荷，N；――螺栓所受轴向总载荷，N；――残余预紧力，N；――螺栓小径，mm，查表获得；――残余预紧力系数，可按表1选取；――相对刚度，可按表2选取。

4105柴油机缸盖螺栓扭力
4105柴油机缸盖螺栓扭力是决定机器正常运行的重要因素之一。

正确的扭力可以确保缸盖与缸体之间的紧密连接，防止气缸内燃气泄漏，同时还能保证缸盖与缸体的热胀冷缩配合良好，提高柴油机的工作效率和寿命。

为了达到理想的扭力效果，首先需要准确了解4105柴油机缸盖螺栓的规格和要求。

这些规格和要求通常由柴油机制造商提供，包括螺栓的型号、直径、材质等。

根据这些信息，可以选择合适的扭力扳手和扭力值。

在实际操作中，应注意以下几点。

首先，需要正确的工具和设备，包括扭力扳手、扭力表等。

其次，在拧紧螺栓之前，应清洁螺栓孔和螺栓表面，以确保紧固力的传递。

然后，根据柴油机制造商提供的扭力值，调整扭力扳手的扭矩大小。

在拧紧螺栓时，要均匀施力，避免过度或不足。

最后，确保所有螺栓都按照正确的扭力值进行拧紧，并使用锁紧螺母或其他固定装置进行固定。

正确的扭力值不仅可以保证柴油机的正常运行，还可以避免由于螺栓松动而导致的故障和事故。

因此，对于4105柴油机缸盖螺栓的扭力要求，我们必须高度重视，严格按照规定的数值进行操作。

只有这样，才能确保柴油机的安全稳定运行，延长其使用寿命。

4105柴油机缸盖螺栓扭力是确保柴油机正常工作的重要环节。

正确
的扭力操作可以保证螺栓的紧固力和稳定性，避免气缸内燃气泄漏和其他故障。

因此，在进行维修和保养时，我们必须严格按照制造商提供的扭力要求进行操作，以确保柴油机的安全运行和长寿命。
