显示器行场扫描及B+集成电路资料1 TDA4841 1 行逆程脉冲输入 HFLY 2 X射线保护输入（阀值6。3V） XRAY 3 B+电源误差放大器输出 1．92 BOP 4 B+电源初级电流检测锯齿波比较信号输入 1．28 SENSE 5 B+电源误差取样信号输入 2．51 BIN 6 B+电源PWN激励电压输出 5．07 BDRY 7 接地 8 行激励电压输出 HOUT 9 X射线保护复位选择输入 XSEL 10 供电 12．33 VCC 11 行幅控制/东西枕形校正激励信号输出 EWDRY 12 场激励电压输出2（上升沿场锯齿波） VOUT2 13 场激励电压输出1（下升沿场锯齿波） VOUT1 14 场同步信号输入 VSYNC 15 行同步/复合同步信号输入 HSYNC 16 视频钳位脉冲/场消隐信号输出 CLBY 17 行锁定信号/场消隐信号输出 HUTLOCK 18 I2C总线时钟信号输入 3．37—4．97 SCL 19 I2C总线数据信号输入/输出 2．44—4．97 SDA 20 水平不对称校正信号输出 ASCOR 21 用于场幅补偿的极高压信号输入 VSMODE 22 场增益自动补偿电容 VAGC 23 场振荡器定时电阻 VREF 24 场剧齿波脉冲形成电容 VCAP 25 接地 26 行鉴相器第一个锁相环逆波 PLL1F 27 频率/电压转换电压缓冲输出 HBUF 28 行振荡器基准电流控制 HREF 29 行剧齿波脉冲形成电容 HCAP 30 第二个锁相环逆波/软启动电容 PLL2 31 行幅补偿的极高压信号输入 HSMODE 32 行，场动态聚焦电压输出 TDA4853(IC302)测试数据 TDA4853(IC302)测试数据 引脚号 功能 工作电压(V) 对地电阻(kΩ) 红笔测 黑笔测 1 行逆程脉冲输入 0.16 12 12 2 X射线保护电压输人 5.62 30：5 12 3 B+控制OTA输出 3.10 9.7 300 4 B+控制比较器输入 1.42 9.0 11.8 5 B+控制OTA输入 2.48 9.7 21 6 B+控制驱动输出 0.51 8.5 9.1↑ 7 电源地 0 0 0 8 行激励输出 5.08 1.8 1.8 9 X射线保护复位选择输入 0.01 10.6 18 10 正电源 11.42 0.6 0.6 11 左右枕校输出 2.68 10.6 12 12 上升场锯齿波输出 3.40 10.4 12 13 下降场锯齿波输出 3.43 10.4 12 14 场同步输入 0.03 9.5 11.8 15 行同步／复合同步输入 0.36 9.0 12 16 视频钳位脉冲场消隐输出 0.75 9.2 1.75 17 行同步失锁／保护场消隐输出 0.22 8.8 9.6 18 SCL串行时钟 5.21 6.8 10.5 19 SDA串行数据 5.23 5.8 10.5 20 左右枕校不平衡校正输出 4.06 10.6 19.3 21 场幅补偿输入 5.00 11 44 22 场幅控制(外接电容) 2.75 10.5 53 23 场振荡(外接电阻) 3.05 11.7 22 24 场振荡(外接电容) 2.67 10.5 46 25 信号线 0 0 0 26 PLLl(外接滤波元件) 2.95 9.8 13 27 频率／电压转换缓冲输出 1.60 3.7 3.7 28 行振荡基准电流输出 2.56 2.7 2.7 29 行振荡(外接电容) 4.54 9.4 11.3 30 PLL2滤洳软启动 5.1 10 12.6 31 行幅补偿输入 5.00 11 50 32 行，场动态聚焦电压输出 显示器行场扫描及B+集成电路资料 TDA4854 1 行逆程脉冲输入 HFLY 2 X射线保护输入（阀值6。3V） XRAY 3 B+电源误差放大器输出 BOP 4 B+电源初级电流检测锯齿波比较信号输入 SENSE 5 B+电源误差取样信号输入 BIN 6 B+电源PWN激励电压输出 BDRY 7 接地 8 行激励电压输出 HOUT 9 X射线保护复位选择输入 XSEL 10 供电压 VCC 11 行幅控制/东西枕形校正激励信号输出 EWDRY 12 场激励电压输出2（上升沿场锯齿波） VOUT2 13 场激励电压输出1（下升沿场锯齿波） VOUT1 14 场同步信号输入 VSYNC 15 行同步/复合同步信号输入 HSYNC 16 视频钳位脉冲/场消隐信号输出 CLBY 17 行锁定信号/场消隐信号输出 HUTLOCK 18 I2C总线时钟信号输入 SCL 19 I2C总线数据信号输入/输出 SDA 20 水平不对称校正信号输出 ASCOR 21 用于场幅补偿的极高压信号输入 VSMODE 22 场增益自动补偿电容 VAGC 23 场振荡 器定时电阻 VREF 24 场剧齿波脉冲形成电容 VCAP 25 接地 26 行鉴相器第一个锁相环逆波 PLL1F 27 频率/电压转换电压缓冲输出 HBUF 28 行振荡器基准电流控制 HREF 29 行剧齿波脉冲形成电容 HCAP 30 第二个锁相环逆波/软启动 PLL2 31 行幅补偿的极高压信号输入 HSMODE 32 行，场动态聚焦电压输出 TDA4856 1 行逆程脉冲输入 HFLY 2 X射线保护输入（阀值6。3V） XRAY 3 B+电源误差放大器输出 BOP 4 B+电源初级电流检测锯齿波比较信号输入 SENSE 5 B+电源误差取样信号输入 BIN 6 B+电源PWN激励电压输出 BDRY 7 接地 8 行激励电压输出 4．01 HOUT 9 X射线保护复位选择输入 XSEL 10 供电压 VCC 11 行幅控制/东西枕形校正激励信号输出 EWDRY 12 场激励电压输出2（上升沿场锯齿波） VOUT2 13 场激励电压输出1（下升沿场锯齿波） VOUT1 14 场同步信号输入 VSYNC 15 行同步/复合同步信号输入 HSYNC 16 视频钳位脉冲/场消隐信号输出 CLBY 17 行锁定信号/场消隐信号输出 HUTLOCK 18 I2C总线时钟信号输入 SCL 19 I2C总线数据信号输入/输出 SDA 20 水平不对称校正信号输出 ASCOR 21 用于场幅补偿的极高压信号输入 VSMODE 22 场增益自动补偿电容 VAGC 23 场振荡 器定时电阻 VREF 24 场剧齿波脉冲形成电容 VCAP 25 接地 26 行鉴相器第一个锁相环逆波 PLL1F 27 频率/电压转换电压缓冲输出 HBUF 28 行振荡器基准电流控制 HREF 29 行剧齿波脉冲形成电容 HCAP 30 第二个锁相环逆波/软启动 PLL2 31 行幅补偿的极高压信号输入 HSMODE 32 行，场动态聚焦电压输出 FOCUS TDA4857（行频15KHZ—130KHZ，场频50HZ—160HZ） 1 行逆程脉冲输入 HFLY 2 X射线保护输入（阀值6。3V） XRAY 3 B+电源误差放大器输出 BOP 4 B+电源初级电流检测锯齿波比较信号输入 SENSE 5 B+电源误差取样信号输入 BIN 6 B+电源PWN激励电压输出 BDRY 7 接地 8 行激励电压输出 4．01 HOUT 9 X射线保护复位选择输入 XSEL 10 供电压 VCC 11 行幅控制/东西枕形校正激励信号输出 EWDRY 12 场激励电压输出2（上升沿场锯齿波） VOUT2 13 场激励电压输出1（下升沿场锯齿波） VOUT1 14 场同步信号输入 VSYNC 15 行同步/复合同步信号输入 HSYNC 16 视频钳位脉冲/场消隐信号输出 CLBY 17 行锁定信号/场消隐信号输出 HUTLOCK 18 I2C总线时钟信号输入 SCL 19 I2C总线数据信号输入/输出 SDA 20 水平不对称校正信号输出 ASCOR 21 高压变动引起的场幅变化补偿输入 VSMODE 22 场增益自动补偿电容 VAGC 23 场振荡 器定时电阻 VREF 24 场剧齿波脉冲形成电容 VCAP 25 接地 26 行鉴相器第一个锁相环逆波 PLL1F 27 频率/电压转换电压缓冲输出 HBUF 28 行振荡器基准电流控制 HREF 29 行剧齿波脉冲形成电容 HCAP 30 第二个锁相环逆波/软启动 PLL2 31 高压变动引起的行幅变化补偿输入 HSMODE 32 行，场动态聚焦电压输出 FOCUS

5 行场扫描处理电路TDA4858测试数据 行场扫描处理电路TDA4858测试数据 引脚 标示符号 引脚功能 电压（V） 1 HFLB 反馈信号输入 -0.06 2 XRAY X射线保护，电压超过6.4V时，保护电路启动 5.82 3 BOP +B电压控制输出 3.07 4 BSENS +B电压比较控制输入 1.40 5 BIN +B电压控制输入 2.5 6 BDRV +B电压驱动控制信号输出 0.6 7 HDRV 行驱动信号输出 5.5 8 PGND 接地 0 9 VCC 电源电压 11.62 10 CLSEL 行箝位脉冲触发选择输入 7.06 11 EWDRV 东西枕校控制电压输出 2.78 12 VOUT2 场扫描电压输出（正向锯齿波） 3.42 13 VOUT1 场扫描电压输出（负向锯齿波） 3.43 14 VSYNG 场同步信号输入 3.13 15 HSYNG 复合同步信号输入 3.16 16 CLBL 消隐脉冲 0.72 17 VPOS 场中心位置调整 5.02 18 VAMP 场幅调节控制 5.02 19 VSCOR 场S校正控制 5.02 20 EWTRP 梯形校正控制 5 21 EWPAR 东西枕形校正幅度调节 5.03 22 VAGC 外接场扫描锯齿波积分电容 3.12 23 VREF 场振荡电阻 3.08 24 VCAP 场振荡电容 2.68 25 SGND 数字电路地 0 26 HPLL1 PLL外部滤波电容 5.38 27 HBUF F/V缓冲电压输出 5.31 28 HREF 行扫描振荡器基准电流，外接行振荡定时电阻 2.57 29 HCAP 行振荡电容 4.38 30 HPOS 行中心位置调整 5.15 31 HPLL2 PLL外部滤波电容/软启动电容 4.85 32 EWWID 场幅度调整 5.03动态聚焦

6

合集下载

彩色显示器场扫描电路的故障分析与检修

彩色显示器场扫描电路的故障分析与检修

彩色显示器场扫描电路的故障分析与检修
杨晓强;孙永盛
【期刊名称】《实用无线电》
【年(卷),期】1999(000)003
【摘要】彩色显示器中场扫描电路的作用是向场偏转线圈提供锯齿波电流,使电子束在显示屏上作垂直扫描。

典型的场扫描电路一般由场振荡、场同步、场锯齿波电压形成、线性校正、场锯齿波整形、场激励、场输出级和场消除电路等组成,场扫描电路是显示器中故障发生较多的部分,由于显示器所采用的场扫描集成电路如TDA1675A、TDA1170S、LA7850等都是较新或较专用的电路,其技术资料较少,所以显示器场扫描电路的故障一般较难查找,本文根据笔者的修理实践介绍显示器场扫描电路常见故障的分析查找步骤与检修方法。

【总页数】3页(P55-57)
【作者】杨晓强;孙永盛
【作者单位】不详;不详
【正文语种】中文
【中图分类】TN873
【相关文献】
1.彩电场扫描电路故障分析与检修 [J], 张用彪
2.Howell牌彩色显示器故障分析与检修 [J], 吕之伦
3.计算机彩色显示器常见故障分析与检修 [J], 张玉祥
4.电视机场扫描电路常见故障分析及检修--彩色电视机维修技术研究之二 [J], 覃焕昌;农高海;覃新颖
5.浅谈彩色电视机场扫描电路的故障分析与检修 [J], 李忠
因版权原因，仅展示原文概要，查看原文内容请购买。

HA11235详细资料

HA11235详细资料

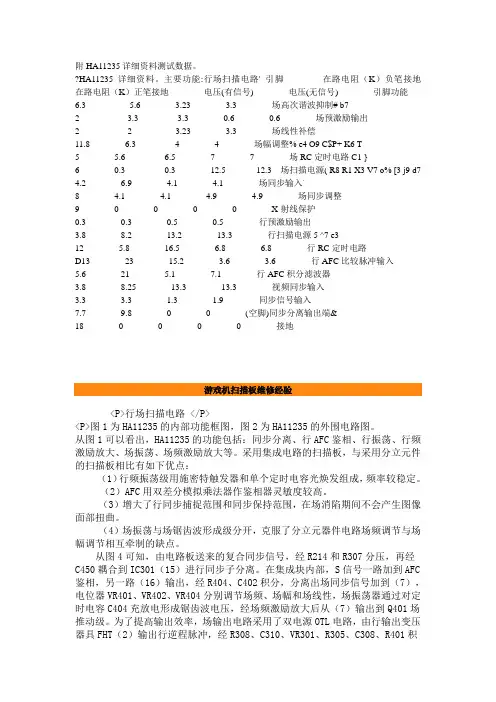

附HA11235详细资料测试数据。 ?HA11235详细资料。主要功能:行场扫描电路' 引脚 在路电阻（K）负笔接地 在路电阻（K）正笔接地 电压(有信号) 电压(无信号) 引脚功能 6.3 5.6 3.23 3.3 场高次谐波抑制# b7 2 3.3 3.3 0.6 0.6 场预激励输出 2 2 3.23 3.3 场线性补偿 11.8 6.3 4 4 场幅调整% e4 O9 C$P+ K6 T 5 5.6 6.5 7 7 场RC定时电路C1 } 6 0.3 0.3 12.5 12.3 场扫描电源( R8 R1 X3 V7 o% [3 j9 d7 4.2 6.9 4.1 4.1 场同步输入` 8 4.1 4.1 4.9 4.9 场同步调整 9 0 0 0 0 X射线保护 0.3 0.3 0.5 0.5 行预激励输出 3.8 8.2 13.2 13.3 行扫描电源5 ^7 e3 12 5.8 16.5 6.8 6.8 行RC定时电路 D13 23 15.2 3.6 3.6 行AFC比较脉冲输入 5.6 21 5.1 7.1 行AFC积分滤波器 3.8 8.25 13.3 13.3 视频同步输入 3.3 3.3 1.3 1.9 同步信号输入 7.7 9.8 0 0 (空脚)同步分离输出端& 18 0 0 0 0 接地

游戏机扫描板维修经验

行场扫描电路

图1为HA11235的内部功能框图，图2为HA11235的外围电路图。 从图1可以看出，HA11235的功能包括：同步分离、行AFC鉴相、行振荡、行频激励放大、场振荡、场频激励放大等。采用集成电路的扫描板，与采用分立元件的扫描板相比有如下优点： （1）行频振荡级用施密特触发器和单个定时电容光焕发组成，频率较稳定。 （2）AFC用双差分模拟乘法器作鉴相器灵敏度较高。 （3）增大了行同步捕捉范围和同步保持范围，在场消陷期间不会产生图像面部扭曲。 （4）场振荡与场锯齿波形成级分开，克服了分立元器件电路场频调节与场幅调节相互牵制的缺点。 从图4可知，由电路板送来的复合同步信号，经R214和R307分压，再经C450耦合到IC301（15）进行同步子分离。在集成块内部，S信号一路加到AFC鉴相，另一路（16）输出，经R404、C402积分，分离出场同步信号加到（7），电位器VR401、VR402、VR404分别调节场频、场幅和场线性，场振荡器通过对定时电容C404充放电形成锯齿波电压，经场频激励放大后从（7）输出到Q401场推动级。为了提高输出效率，场输出电路采用了双电源OTL电路，由行输出变压器具FHT（2）输出行逆程脉冲，经R308、C310、VR301、R305、C308、R401积 分电路隔直耦合。从（13）输出AFC鉴相器作比较电压，调节VR301改变积分常数，可使图像在水平方向移动，AFC鉴相器输出的误差电压由（14）送出，经滤波器C451、R310、C305、R303送回（12），以自动校正行频，行振荡器输出的行频锯齿波，经整形、放大变成行频矩形波，由（10）送往行激励和行输出级。

AIP650 LED驱动控制 键盘扫描专用集成电路 产品说明书

AIP650 LED驱动控制 键盘扫描专用集成电路 产品说明书

表733-11-I 编号：AIP650-AX-BJ-78AIP650LED驱动控制/键盘扫描专用集成电路产品说明书说明书发行履历：版本发行时间新制/修订内容2010-01-A 2010-01 更换新模板2012-01-B1 2012-01 增加说明书编号及发行履历第 1 页共 12 页版本：2012-01-B11、概 述AIP650是一种带键盘扫描电路接口的LED 驱动控制专用电路。

内部集成有MCU 输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。

本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。

其主要特点如下： ● 显示模式：8段×4位● 段驱动电流不小于25mA ，字驱动电流不小于150mA. ● 提供8级亮度控制 ● 键盘扫描：7×4bit ● 高速两线式串行接口 ● 内置时钟振荡电路 ● 内置上电复位电路 ● 支持3V －5.5V 电源电压● 使用时VCC 端建议加104电容，且电容尽量靠近AIP650的VCC 端口（小于2cm ） ● 封装形式：DIP16/SOP162、引脚排列图及引脚说明2.1、引脚排列图第 2 页 共 12 页版本：2012-01-B1DP/KP G/KI7F/KI6E/KI5D/KI4C/KI3VCC B/KI21211DIG1CLK DAT GND DIG2DIG3DIG4A/KI11615141312345678910第 3 页 共 12 页版本：2012-01-B12.2、引脚说明 引脚符 号引 脚 名 称功 能1 DIG1 位/键扫描输出 LED 位驱动输出，低电平有效，及作为键盘扫描输出，高电平有效。

2 CLK 时钟输入 2线串行接口的数据时钟输入，内置上拉电阻。

3 DAT 数据输入/输出 2线串行接口的数据输入输出，为内置上拉开漏模式。

4 GND接地端 接地5 DIG2位/键扫描输出 LED 位驱动输出，低电平有效，及作为键盘扫描输出，高电平有效。

07行场同步电路

07行场同步电路

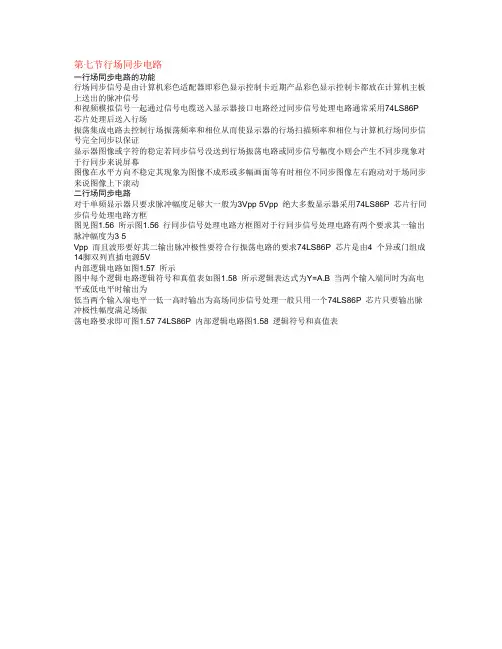

第七节行场同步电路
一行场同步电路的功能
行场同步信号是由计算机彩色适配器即彩色显示控制卡近期产品彩色显示控制卡都放在计算机主板上送出的脉冲信号
和视频模拟信号一起通过信号电缆送入显示器接口电路经过同步信号处理电路通常采用74LS86P 芯片处理后送入行场
振荡集成电路去控制行场振荡频率和相位从而使显示器的行场扫描频率和相位与计算机行场同步信号完全同步以保证
显示器图像或字符的稳定若同步信号没送到行场振荡电路或同步信号幅度小则会产生不同步现象对于行同步来说屏幕
图像在水平方向不稳定其现象为图像不成形或多幅画面等有时相位不同步图像左右跑动对于场同步来说图像上下滚动
二行场同步电路
对于单频显示器只要求脉冲幅度足够大一般为3Vpp 5Vpp 绝大多数显示器采用74LS86P 芯片行同步信号处理电路方框
图见图1.56 所示图1.56 行同步信号处理电路方框图对于行同步信号处理电路有两个要求其一输出脉冲幅度为3 5
Vpp 而且波形要好其二输出脉冲极性要符合行振荡电路的要求74LS86P 芯片是由4 个异或门组成14脚双列直插电源5V
内部逻辑电路如图1.57 所示
图中每个逻辑电路逻辑符号和真值表如图1.58 所示逻辑表达式为Y=A B 当两个输入端同时为高电平或低电平时输出为
低当两个输入端电平一低一高时输出为高场同步信号处理一般只用一个74LS86P 芯片只要输出脉冲极性幅度满足场振
荡电路要求即可图1.57 74LS86P 内部逻辑电路图1.58 逻辑符号和真值表。
