附录一：电力系统概述一、电力系统1．电力系统简介英文：power system电力系统图由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心，通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
由于电源点与负荷中心多数处于不同地区，也无法大量储存，故其生产、输送、分配和消费都在同一时间内完成，并在同一地域内有机地组成一个整体，电能生产必须时刻保持与消费平衡。
因此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。
据此，电力系统要实现其功能，就需在各个环节和不同层次设置相应的信息与控制系统，以便对电能的生产和输运过程进行测量、调节、控制、保护、通信和调度，确保用户获得安全、经济、优质的电能。
建立结构合理的大型电力系统不仅便于电能生产与消费的集中管理、统一调度和分配，减少总装机容量，节省动力设施投资，且有利于地区能源资源的合理开发利用，更大限度地满足地区国民经济日益增长的用电需要。
电力系统建设往往是国家及地区国民经济发展规划的重要组成部分。
电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。
电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。
2．电力系统发展简况在电能应用的初期，由小容量发电机单独向灯塔、轮船、车间等的照明供电系统，可看作是简单的住户式供电系统。
白炽灯发明后，出现了中心电站式供电系统，如1882年T.A.托马斯·阿尔瓦·爱迪生在纽约主持建造的珍珠街电站。
它装有6台直流发电机（总容量约670千瓦），用110伏电压供1300盏电灯照明。
19世纪90年代，三相交流输电系统研制成功，并很快取代了直流输电，成为电力系统大发展的里程碑。

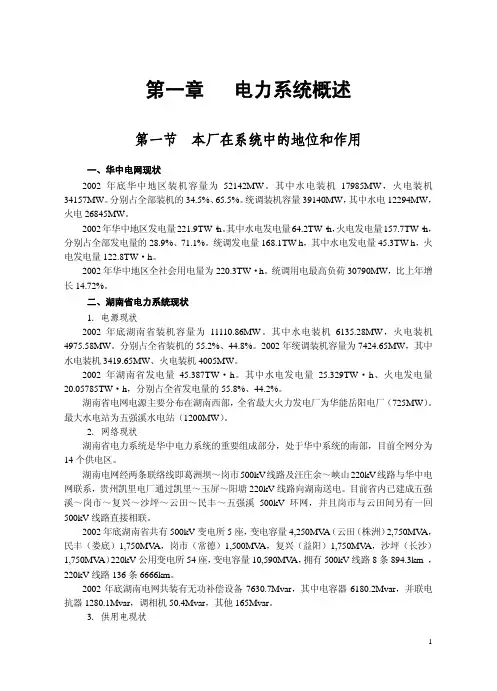

第一章电力系统概述第一节本厂在系统中的地位和作用一、华中电网现状2002年底华中地区装机容量为52142MW。
其中水电装机17985MW，火电装机34157MW。
分别占全部装机的34.5%、65.5%。
统调装机容量39140MW，其中水电12294MW，火电26845MW。
2002年华中地区发电量221.9TW·h。
其中水电发电量64.2TW·h，火电发电量157.7TW·h，分别占全部发电量的28.9%、71.1%。
统调发电量168.1TW h，其中水电发电量45.3TW h，火电发电量122.8TW·h。
2002年华中地区全社会用电量为220.3TW·h。
统调用电最高负荷30790MW，比上年增长14.72%。
二、湖南省电力系统现状1．电源现状2002年底湖南省装机容量为11110.86MW。
其中水电装机6135.28MW，火电装机4975.58MW。
分别占全省装机的55.2%、44.8%。
2002年统调装机容量为7424.65MW，其中水电装机3419.65MW、火电装机4005MW。
2002年湖南省发电量45.387TW·h。
其中水电发电量25.329TW·h、火电发电量20.05785TW·h，分别占全省发电量的55.8%、44.2%。
湖南省电网电源主要分布在湖南西部，全省最大火力发电厂为华能岳阳电厂（725MW）。
最大水电站为五强溪水电站（1200MW）。
2．网络现状湖南省电力系统是华中电力系统的重要组成部分，处于华中系统的南部，目前全网分为14个供电区。
湖南电网经两条联络线即葛洲坝～岗市500kV线路及汪庄余～峡山220kV线路与华中电网联系，贵州凯里电厂通过凯里～玉屏～阳塘220kV线路向湖南送电。
目前省内已建成五强溪～岗市～复兴～沙坪～云田～民丰～五强溪500kV环网，并且岗市与云田间另有一回500kV线路直接相联。
第一章供电系统概述第一节电力系统与供电系统一、电力系统的构成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
1．发电厂（1）功能：发电厂是生产电能的场所。
把自然界中的一次能源转换为用户可以直接使用的二次能源——电能。
（2）种类：火力发电厂、水利发电厂、核能发电厂、潮汐发电、地热发电、太阳能发电、风力发电等。
（3）发电设备：发电机。
2．电力网（1）功能：变换电压、传送电能。
（2）组成：由升压和降压变电所和与之对应的电力线路组成。
3．电力用户（用电设备）消耗电能的场所，将电能通过用电设备转换为满足用户需求的其他形式的能量例如：电动机将电能转换为机械能、电热设备将电能转换为热能、照明设备将电能转换为光能等。
二、配电系统的组成1．供电电源配电系统的电源可以取自电力系统的电力网或企业、用户的自备发电机。
2．配电网（1）作用：接受电能、变换电压、分配电能。
（2）组成：由企业或用户的总降压变电所（或高压配电所）、高压输电线路、车间降压变电所（或配电所）、低压配电线路组成。
3．用电设备（1）作用：用电设备是指专门消耗电能的电气设备。
据统计用电设备中70%是电动机类设备，20%左右是照明用电设备。
（2）结构：与电力系统是极其相似的，所不同的是配电系统的电源是电力系统中的电力网，电力系统的用户实际上就是配电系统。
（3）分类：高压用电设备：额定电压在1kV以上。
低压用电设备：额定电压在400V以下。
第二节供电质量供电质量指标是评价供电质量优劣的标准参数。
一、电压偏移1．定义：电压偏移指用电设备的实际端电压偏离其额定电压的百分数。
用公式表示为U－U NU%＝────×100%U N式中U N——用电设备的额定电压，kV；U——用电设备的实际端电压，kV。
2．原因：是系统滞后的无功负荷所引起的系统电压损失。
3．用电设备端子处电压偏移允许值（以额定电压百分数表示）：（1）一般电动机±5%，特殊情况下-10%～+5%。
