电力系统概述发电系统与发电原理
90
80
P / Pmax (100%)
70
60
50
40
30
20
10
4 8 12 16 20 24
0
钢铁工业负荷
时间（h)
4 8 12 16 20 24 食品工业负荷 时间（h)
100
90
80
P / Pmax (100%)
70
60
50
40
30
20
10
4 8 12 16 20 24
0
时间（h)
4 8 12 16 20 24
（允许短时停电） 造成大量减产、交通停顿、 生活受到影响（工厂等）。
三级负荷：其他负荷
电力负荷的特征描述——负荷曲线
• 系统负荷的特征： 时变性、随机性、规律性（可预测性）
• 定义 指某一段时间内负荷随时间变化的曲线
P=p(t); Q=q(t). • 分类
时间尺度：日负荷曲线、年负荷曲线 空间尺度：用户负荷曲线、电力线路的负荷 曲线、变电站的负荷曲线、发电机的负荷曲 线、整个电力系统的负荷曲线
时间（h)
农村加工业负荷
市政、商业和生活用电负荷
常用的负荷曲线
• 日有功负荷曲线
系统日有功负 荷曲线 ——反映一天当 中系统内所有用 电设备的有功负 荷之和随时间变 化的曲线。
作用：安排调度计划
东北电网某日日负荷曲线
常用的负荷曲线
• 年最大负荷曲线 横坐标（时间） ：月 纵坐标（负荷） ：月内最大负荷
负荷的分类
• 物理性能分类 有功负荷 无功负荷
负荷的分类
• 用户性质分类 工业负荷：量大，比较稳定 农业负荷：季节性强，负荷密度小，功率 因数低，负荷的结构变化大。 商业负荷：很强的时间性，电网峰荷的主 要组成部分。 居民用电负荷：负荷变化大，负荷同时率 高，负荷功率因数低。
电力系统概述

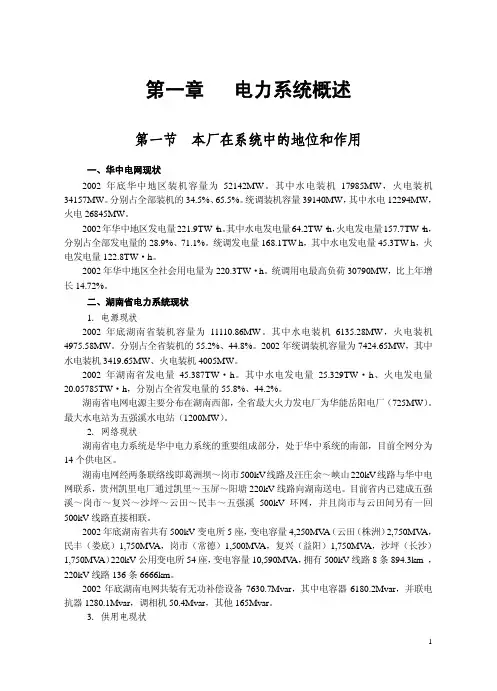

第一章电力系统概述第一节本厂在系统中的地位和作用一、华中电网现状2002年底华中地区装机容量为52142MW。
其中水电装机17985MW，火电装机34157MW。
分别占全部装机的34.5%、65.5%。
统调装机容量39140MW，其中水电12294MW，火电26845MW。
2002年华中地区发电量221.9TW·h。
其中水电发电量64.2TW·h，火电发电量157.7TW·h，分别占全部发电量的28.9%、71.1%。
统调发电量168.1TW h，其中水电发电量45.3TW h，火电发电量122.8TW·h。
2002年华中地区全社会用电量为220.3TW·h。
统调用电最高负荷30790MW，比上年增长14.72%。
二、湖南省电力系统现状1．电源现状2002年底湖南省装机容量为11110.86MW。
其中水电装机6135.28MW，火电装机4975.58MW。
分别占全省装机的55.2%、44.8%。
2002年统调装机容量为7424.65MW，其中水电装机3419.65MW、火电装机4005MW。
2002年湖南省发电量45.387TW·h。
其中水电发电量25.329TW·h、火电发电量20.05785TW·h，分别占全省发电量的55.8%、44.2%。
湖南省电网电源主要分布在湖南西部，全省最大火力发电厂为华能岳阳电厂（725MW）。
最大水电站为五强溪水电站（1200MW）。
2．网络现状湖南省电力系统是华中电力系统的重要组成部分，处于华中系统的南部，目前全网分为14个供电区。
湖南电网经两条联络线即葛洲坝～岗市500kV线路及汪庄余～峡山220kV线路与华中电网联系，贵州凯里电厂通过凯里～玉屏～阳塘220kV线路向湖南送电。
目前省内已建成五强溪～岗市～复兴～沙坪～云田～民丰～五强溪500kV环网，并且岗市与云田间另有一回500kV线路直接相联。
第一章电力系统概论

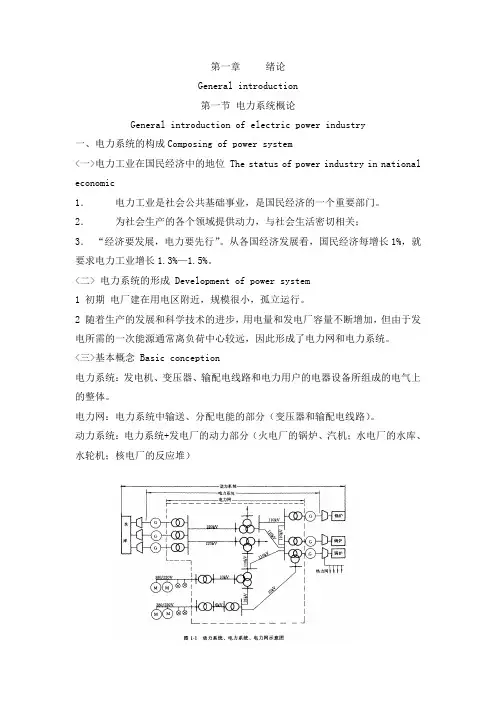

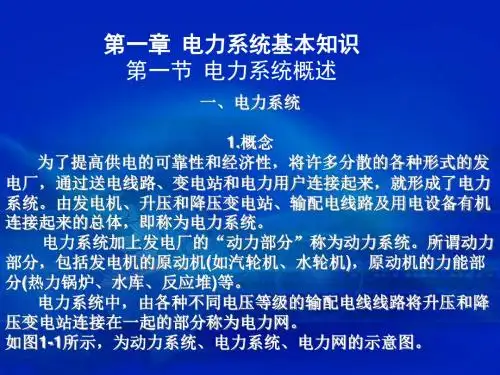

第一章绪论General introduction第一节电力系统概论General introduction of electric power industry一、电力系统的构成Composing of power system<一>电力工业在国民经济中的地位 The status of power industry in national economic1．电力工业是社会公共基础事业，是国民经济的一个重要部门。
2．为社会生产的各个领域提供动力，与社会生活密切相关；3．“经济要发展，电力要先行”。
从各国经济发展看，国民经济每增长1%，就要求电力工业增长1.3%—1.5%。
<二> 电力系统的形成 Development of power system1 初期电厂建在用电区附近，规模很小，孤立运行。
2 随着生产的发展和科学技术的进步，用电量和发电厂容量不断增加，但由于发电所需的一次能源通常离负荷中心较远，因此形成了电力网和电力系统。
<三>基本概念 Basic conception电力系统：发电机、变压器、输配电线路和电力用户的电器设备所组成的电气上的整体。
电力网：电力系统中输送、分配电能的部分（变压器和输配电线路）。
动力系统：电力系统+发电厂的动力部分（火电厂的锅炉、汽机；水电厂的水库、水轮机；核电厂的反应堆）二、电力系统的发展The history of electric power industry1．国外电力系统的发展历史1831 法拉第发现电磁感应定律后，出现了交流直流发电机，直流电动机出现里100-400V的低压直流输电系统；1882年德国 1500-2000V 直流输电系统1885年单相交流输电1891年三相交流输电俄国人展示了现代电力系统模式2．国内电力系统发展历史1882年第一座电厂在上海建成1882—1945年全国总装机容量185万KW，年发电量仅43亿KWh2000年全国总装机容量3亿KW，年发电量13556亿KWh并建成500kV交流、直流超高压输电线路，7个跨省电力系统西南大容量水电的开发，山西陕西和内蒙西部大量坑口电厂的建设，使得全国联网的格局逐步形成。
电力系统概念概要
13.80 15.75 18.0 20.0 22.0 24.0
35 60 110 220 330 500 -
3.15 及 3.3 6.3 及 6.6 10.5 及 11.0
38.5 66 121 242 363 550 -
电气设备 最高电压
/kV 3.6 7.2 12
24
40.5 72.5 126 252 363 550 800
⑶ 三类负荷：指不属于第一类、第二类的其它负荷。对这类负荷中断供 电，造成的损失不大。因此，对三类负荷的供电无特殊要求。
二、电力系统负荷曲线的基本概念及其分类
❖ 电力系统负荷曲线 ❖ 分类：
按时间分类： 日负荷曲线：
日平均负荷曲线 日负荷持续曲线 三、电力系统日负荷曲线 最小负荷 最大负荷 基荷、峰荷、腰荷
1. 低于3kV系统的额定电压
低于3kV交流三相/单相电力系统额定电压和电气设备 额定电压
电力系统额 定电压/kV
发电机 额定电 压/kV
变压器额定电压/kV 一次绕组 二次绕组
0.22/0.127 0.23 0.22/0.127 0.23/0.133
0.38/0.22 0.40 0.38/0.22 0.40/0.23
电力系统 额定电压
/kV 3
6
10 20 35 60 110 220 330 500 750
发电机 额定电压
/kV 3.15
6.30
10.50 13.80 15.75 18.0 20.0 22.0 24.0
电力变压器额定电压/kV
一次绕组 二次绕组
3 及 3.15 6 及 6.30 10 及 10.5
A
B
负
荷
C
a. 电路图
35 60 110 220 330 500 -
3.15 及 3.3 6.3 及 6.6 10.5 及 11.0
38.5 66 121 242 363 550 -
电气设备 最高电压
/kV 3.6 7.2 12
24
40.5 72.5 126 252 363 550 800
⑶ 三类负荷：指不属于第一类、第二类的其它负荷。对这类负荷中断供 电，造成的损失不大。因此，对三类负荷的供电无特殊要求。
二、电力系统负荷曲线的基本概念及其分类
❖ 电力系统负荷曲线 ❖ 分类：
按时间分类： 日负荷曲线：
日平均负荷曲线 日负荷持续曲线 三、电力系统日负荷曲线 最小负荷 最大负荷 基荷、峰荷、腰荷
1. 低于3kV系统的额定电压
低于3kV交流三相/单相电力系统额定电压和电气设备 额定电压
电力系统额 定电压/kV
发电机 额定电 压/kV
变压器额定电压/kV 一次绕组 二次绕组
0.22/0.127 0.23 0.22/0.127 0.23/0.133
0.38/0.22 0.40 0.38/0.22 0.40/0.23
电力系统 额定电压
/kV 3
6
10 20 35 60 110 220 330 500 750
发电机 额定电压
/kV 3.15
6.30
10.50 13.80 15.75 18.0 20.0 22.0 24.0
电力变压器额定电压/kV
一次绕组 二次绕组
3 及 3.15 6 及 6.30 10 及 10.5
A
B
负
荷
C
a. 电路图
电力系统的基本概念
对于双回路情况： 特点：供电可靠性高，电能质量高。 缺点：不够经济。
对于环式网： 优点：供电可靠且较双回路要经济。 缺点：运行调度复杂，且故障时电压质量差。
两端供电网： 是常见的接线方式，但必须有两个及两个以
上的独立电源。
3、选择接线方式考虑的因素：
供电可靠，有良好的电能质量和经济指标， 经过各种方案的技术、经济比较，而且也要考虑 运行调度灵活和操作安全。
第一章 电力系统的基本概念
第一节 电力系统概述

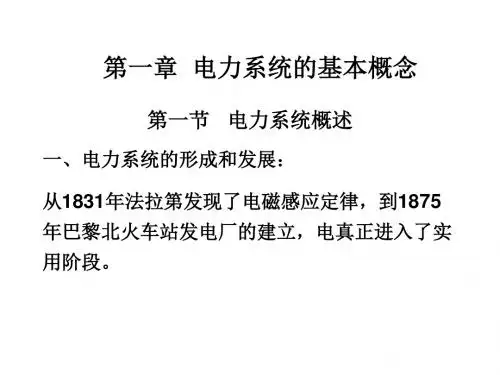

一、电力系统的形成和发展： 从1831年法拉第发现了电磁感应定律，到1875 年巴黎北火车站发电厂的建立，电真正进入了实 用阶段。
Δ 第一次高压输电技术：
1882年 直流输电（法国）
德普勒（Marcel Depree）用装在米斯巴赫 煤矿的直流发电机功率约为3kw，以 1500~2000VDC沿57km电报线，把电能送至慕 尼黑国际博览会，供给一台电动机，使装饰喷泉 转动。
f=50HZ±0.2 U=UN±5% 波形：正弦波 3、保证系统运行的经济性
三、单一电力系统的联合
优点： 1、提高供电的可靠性； 2、合理地调配用电，降低联合系统的最大负荷，减 小系统发电设备的总装机容量； 3、合理地利用各类发电厂，提高运行的经济性 4、联合系统容量很大，个别负荷的波动对系统电能 质量影响很小
缺点： 需要投资，特别是系统间相距较远时。
第四节 电力系统的接线方式
一、几种典型接线方式的特点： 由地理接线图可见，复杂的接线可以简化分
解为几种典型的接线方式，大致可分成两大类： 无备用和有备用方式。
1、有备用接线方式：
包括单回放射式、干线式和链式网络。即：每 个负荷只能靠一条线路取得电能。见图1-16（a） (b)(c)（P21）
对于环式网： 优点：供电可靠且较双回路要经济。 缺点：运行调度复杂，且故障时电压质量差。
两端供电网： 是常见的接线方式，但必须有两个及两个以
上的独立电源。
3、选择接线方式考虑的因素：
供电可靠，有良好的电能质量和经济指标， 经过各种方案的技术、经济比较，而且也要考虑 运行调度灵活和操作安全。
第一章 电力系统的基本概念
第一节 电力系统概述
一、电力系统的形成和发展： 从1831年法拉第发现了电磁感应定律，到1875 年巴黎北火车站发电厂的建立，电真正进入了实 用阶段。
Δ 第一次高压输电技术：
1882年 直流输电（法国）
德普勒（Marcel Depree）用装在米斯巴赫 煤矿的直流发电机功率约为3kw，以 1500~2000VDC沿57km电报线，把电能送至慕 尼黑国际博览会，供给一台电动机，使装饰喷泉 转动。
f=50HZ±0.2 U=UN±5% 波形：正弦波 3、保证系统运行的经济性
三、单一电力系统的联合
优点： 1、提高供电的可靠性； 2、合理地调配用电，降低联合系统的最大负荷，减 小系统发电设备的总装机容量； 3、合理地利用各类发电厂，提高运行的经济性 4、联合系统容量很大，个别负荷的波动对系统电能 质量影响很小
缺点： 需要投资，特别是系统间相距较远时。
第四节 电力系统的接线方式
一、几种典型接线方式的特点： 由地理接线图可见，复杂的接线可以简化分
解为几种典型的接线方式，大致可分成两大类： 无备用和有备用方式。
1、有备用接线方式：
包括单回放射式、干线式和链式网络。即：每 个负荷只能靠一条线路取得电能。见图1-16（a） (b)(c)（P21）
