隔离变压器技术要求
1.尺寸 430mmX 300mmX360m。
2.过热保护、短路保护、过载保护。
3.功率6kVA。
4.空开。
5.接地端子（有标识）。
6．输出指示灯（绿色）。
7.220V－220V。
8.一组输入、两组输出端子，端子接线方便。
9.对进出线有防拉拽的装置。
10.电气要求符合GB9706.1对变压器要求。
11.配箱（米灰色），箱体上有进出线孔。
12.箱外有总开关（在初级）。并标识 “1”“0”。
13.标牌标识3.2kw，印有我公司名称。
（500kV油浸式电力变压器（单相自耦））通用技术规范本规范对应的专用技术规范目录目录1总则 (1)1.1一般规定 (1)1.2投标人应提供的资质文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (1)1.5标准和规范 (5)1.6投标时必须提供的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具和仪器仪表 (7)1.9安装、调试、试运行和验收 (7)2结构和其他要求 (7)2.1布置要求 (7)2.2铁心和绕组 (7)2.3储油柜 (8)2.4油箱 (8)2.5冷却装置 (8)2.6套管 (9)2.7套管式电流互感器 (9)2.8分接开关 (9)2.9变压器油 (9)2.10温度测量装置 (9)2.11变压器二次回路连接 (9)2.12变压器的报警和跳闸保护触点 (10)2.13表面处理和外观 (10)2.14变压器的寿命 (10)2.15铭牌 (10)2.16 电气一次接口 (11)2.17电气二次接口 (12)2.18 土建接口 (14)3试验 (22)3.1例行试验 (22)3.2型式试验 (24)3.3现场试验 (25)4设计联络、监造和检验、技术服务 (26)4.1设计联络会 (26)4.2在卖方工厂的检验和监造 (26)4.3技术服务 (27)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的变压器本体及其附件应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3本招标文件技术规范提出了对变压器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。
电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。
主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。
A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。
B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）:当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。
与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）:当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）:把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。
中国国家标准频率f为50Hz。
国外有60Hz的国家（如美国）。
I、xx与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。
冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。
J、绝缘水平：有绝缘等级标准。
绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。

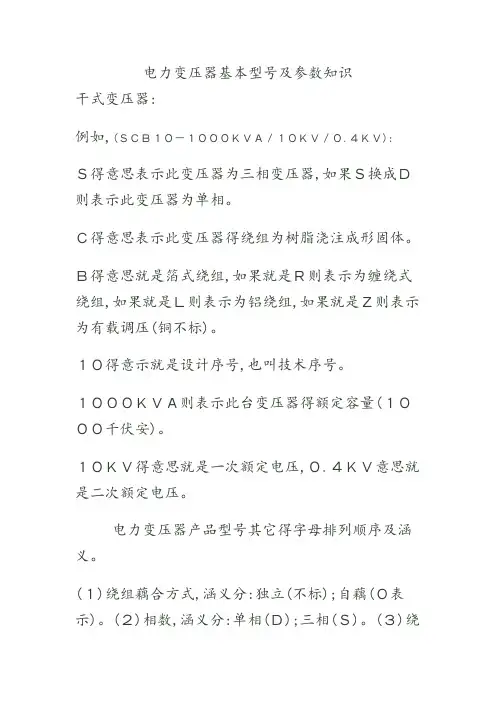

电力变压器基本型号及参数知识干式变压器:例如,(ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０.４ＫＶ):Ｓ得意思表示此变压器为三相变压器,如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ得意思表示此变压器得绕组为树脂浇注成形固体。
Ｂ得意思就是箔式绕组,如果就是Ｒ则表示为缠绕式绕组,如果就是Ｌ则表示为铝绕组,如果就是Ｚ则表示为有载调压(铜不标)。
１０得意示就是设计序号,也叫技术序号。
１０００ＫＶＡ则表示此台变压器得额定容量(１０００千伏安)。
１０ＫＶ得意思就是一次额定电压,０.４ＫＶ意思就是二次额定电压。
电力变压器产品型号其它得字母排列顺序及涵义。
(１)绕组藕合方式,涵义分:独立(不标);自藕(Ｏ表示)。
(２)相数,涵义分:单相(Ｄ);三相(Ｓ)。
(３)绕组外绝缘介质,涵义分;变压器油(不标);空气(Ｇ):气体(Ｑ);成型固体浇注式(Ｃ):包绕式(ＣＲ):难燃液体(Ｒ)。
(４)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(Ｆ):水冷却器(Ｓ)。
(５)油循环方式,涵义:自然循环(不标);强迫油循环(Ｐ)。
(６)绕组数,涵义分;双绕组(不标);三绕组(Ｓ);双分裂绕组(Ｆ)。
(７)调压方式,涵义分;无励磁调压(不标):有载调压抑(Ｚ)。
(８)线圈导线材质,涵义分:铜(不标);铜箔(Ｂ);铝(Ｌ)铝箔(ＬＢ)。
(９)铁心材质,涵义;电工钢片(不标);非晶合金(Ｈ)。
(１０)特殊用途或特殊结构,涵义分;密封式(Ｍ);串联用(Ｃ);起动用(Ｑ);防雷保护用(Ｂ);调容用(Ｔ);高阻抗(Ｋ)地面站牵引用(ＱＹ);低噪音用(Ｚ);电缆引出(Ｌ);隔离用(Ｇ);电容补偿用(ＲＢ);油田动力照明用(Ｙ);厂用变压器(ＣＹ);全绝缘(Ｊ);同步电机励磁用(ＬＣ)。
变压器型号一、电力变压器型号说明如下:变压器得型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料得符号,以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义就是什么？变压器型号一、电力变压器型号说明如下:变压器得型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料得符号,以及变压器容量、额定电压、绕组连接方式组成。
